MODE D'EMPLOI EFS 633 ELECTROLUX

Mesures de sécurité....12

Description de l'appareil 13

Utilisation 13

Ouverture de la grille d'aspiration 13

Mise en place du tiroir amovible ....13

Accessoires spéciaux....14

Installation 14

Déballage 14

Montage 14

Raccordement électrique ....14

Montage du tiroir amovible ....14

Fixation de la hotte à l'armoire murale ....14

Système d'évacuation de l'air....15

Système de recyclage de l'air (avec filtre à charbon actif)....15

Utilisation de la hotte 16

Réglage de la vitesse ....16

Eclairage du plan de cuisson 16

Pour une ventilation optimale....16

Entretien....17

Filtre à graisse....17

Filtre à charbon actif....17

Nettoyage 17

Changement des lampes ....17

En cas de mauvais fonctionnement de la hotte 18

Données techniques ....19

Félicitations pour votre choix!

Nous vous remercions d'avoir choisi un appareil Electrolux. Nous sommes persuadés qu'il vous satisfera et qu'il vous rendra de nombreux services.

Avant d'utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode d'emploi décrivant votre appareil et toutes sesfonctions particulières.

Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou danger.

Conservez précieusement le mode d'emploi afin de vous permettre de le consulter à tout moment.

Mesures de sécurité

Installation et services d'entretien

• La hotte aspirante est conçue pour des ménages traditionnels cuisinant de façon normale. Tout usage à d'autres fins peut entraîner des dommages non couverts par la garantie.
• Toute installation électrique doit être effectuée par un électricien agréé. La hotte doit en outre être installée par un spécialiste en la matière pour éviter tout risque d'efficacité réduite, voire de dommages corporels et matériels.
• Ne jamais raccorder la hotte à des conduits d'évacuation de fumées utilisés par des appareils qui fonctionnet avec une source d'énergie autre que l'électricité.
• Lorsque la hotte est utilisée en même temps que des équipements fonctionnant avec des sources d'énergie autres que l'électricité, il convient de prendre les mesures adéquates pour assurer une bonne adduction d'air.
• La hotte doit être installée à au moins 65 cm des brûleurs électriques et 75 cm des brûleurs à gaz ou mixtes (fig. 5).
• Le cordon électrique doit être tiré de façon à éviter tout risque de dégâts. Attention danger!

Utilisation de la hotte aspirante

• Ne flambez pas des aliments sous la hotte.
• Toute flamme ouverte peut endommager les filtres et entraîner un incendie.
• Ne laissez jamais de friteuse ou de poêle sur le feu; l'huile peut s'enflammer spontanément à la suite d'une surchauffe.
• Changez et nettoyez régulièrement les filtres selon les instructions, car tout dépôt excessif de graisse peut s'enflammer.

Attention! En cas d'incendie, éteignez la hotte et les corps de chauffe; étouffez les flammes en les couvrant, n'utilisez jamais d'eau.

Elimination des appareils usagés

- Contribuez à éviter tout risque même lorsque votre hotte est hors d'usage. Débranchez la prise et coupez le cordon électrique à l'entrée de la hotte. Renseignez-vous auprès des autorités compétentes pour la récupération des appareils usagés.

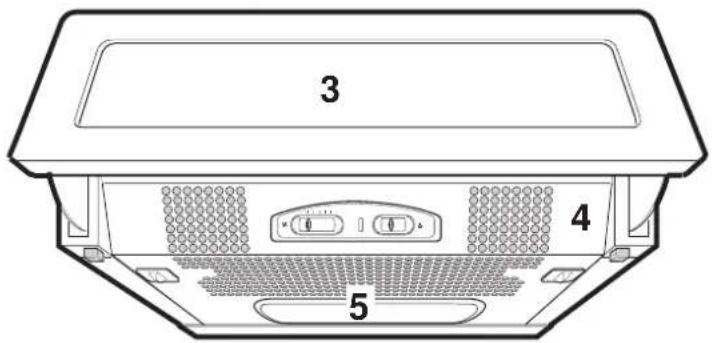

Description de l'appareil

1. Commutateur de vitesse
2. Interrupteur d'éclairage
3. Tiroir amovible
4. Grille d'aspiration
5. Eclairage

3 4 5

• Gabarit de montage
- Vis et rondelles
- Conduit avec clapet de retenue

Utilisation

La hotte peut servir
- pour l'aspiration de l'air
- pour le recyclage de l'air

r ir S E E S Fig. 2 E S E

Fig. 2

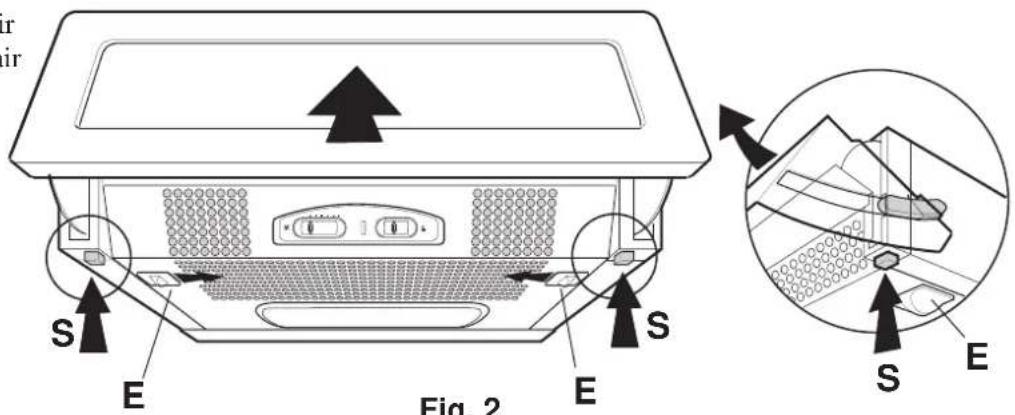

Ouverture de la grille d'aspiration

• Poussez les taquets E vers l'intérieur (fig. 2).
• Tirez légèrement la grille vers l'extérieur puis poussez-la vers le bas.

Pour ôter la grille, glissez-la à partir de la droite jusqu'à ce qu'elle se décroche (fig. 3).

Pour sortir le tiroir

- Tirer le volet l'avant et pousser vers le haut les petits leviers "S" situés à droite et à gauche (Fig. 2).

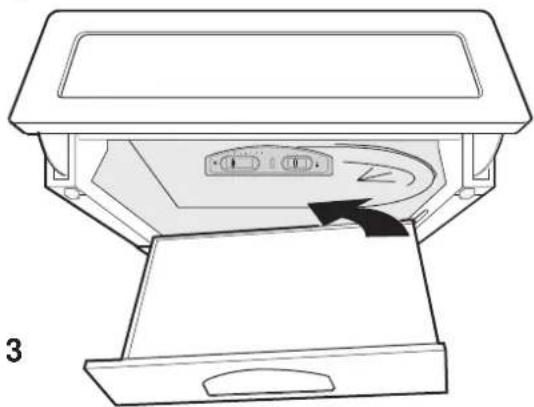

Pour fixer le tiroir amovible

- Glissez précautionneusement la porte dans les rainures R (fig. 4).

Fig. 3

Accessoires spéciaux

Filtre à charbon actif

L'utilisation de la hotte pour le recyclage de l'air nécessite un filtre à charbon actif.

A commander chez votre détaillant, PNC 955 101 117

Installation

Déballage

Vérifiez que la hotte n'est pas endommagée.

Signalez immédiatement tout dégât dû au transport à la personne compétente et tout défaut ou manque au fabricant.

Ne laissez pas traîner le matériel d'emballage pour éviter que les enfants ne jouent avec lui.

Montage

La hotte aspirante doit être montée sur une armoire murale. Une fois installée, la hotte doit être à au moins 65 cm des corps de chauffe électriques et 75 cm des brûleurs à gaz et mixtes (fig. 5).

Raccordement électrique

La hotte est munie d'un cordon électrique à fiche moulée, avec mise à terre, pour raccordement à une prise de 230 V.

Le cordon mesure 1,4 m.

Montage du tiroir amovible

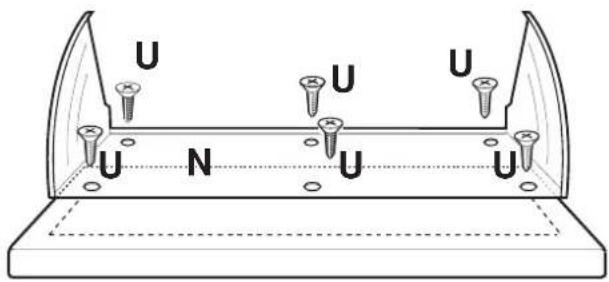

Fixez le tiroir amovible (N) à l'aide des 6 vis de 2,9 x 16 (U) fournies avec l'appareil (fig. 6). Ôtez la porte pour simplifier l'opération.

Fixation de la hotte à l'armoire murale

• Effecture le percage sur le fond de l'élément comme indiqué à la Fig.7. (Ne pas tenir compte de l'epaisseur du panneau en bios.)
• Pour les hottes à évacuation d'air, faites un trou de 130-135 mm de diamètre en haut et en bas de l'armoire pour le canal d'évacuation.

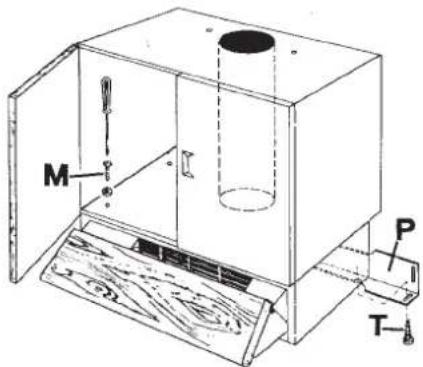

• Fixez les quatre vis de 4,2 x 35 (M) fournies avec l'appareil (fig. 7) depuis l'intérieur de l'armoire et vissez-les à la partie supérieure de la hotte.
• Si l'armoire est plus profonde que la hotte,

Min 65 cm Min 75 cm

Fig. 5

U U U N U U

Fig. 6

M P T

Fig. 7

insérez le dispositif d'écartement (P) et fixez-le à l'arrière de la hotte avec les 2 vis de 3,5 x 9,5 mm (T) et rondelles également livrées avec l'appareil (fig. 7).

Placé dans l'autre sens, le dispositif d'espacement permet de combler un espace de 1 |4 cm.

Système d'évacuation de l'air

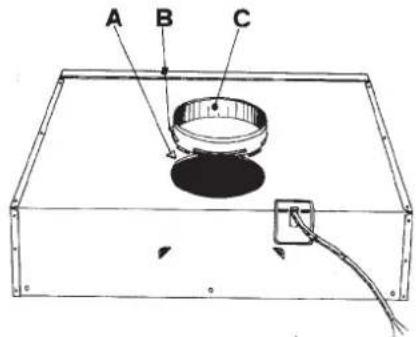

• Placez la bride de fixation munie d'un clapet de retenue de façon à ce que le point B de la bride soit en face du petit triangle A imprimé sur le corps de l'appareil (fig. 8).
• Branchez le tuyau d'évacuation de l'air au canal d'évacuation de la fumée.
• Vérifiez que la grille G est réglée sur «A» (fig. 9).
• Remettez la grille en place.

Attention! Dans la partie horizontale, le conduit doit être légèrement incliné (environ 10°) vers le haut pour permettre à l'air de passer facilement de la pièce à l'extérieur.

La hotte ne doit pas être branchée à des tuyaux d'évacuation de brûleurs à mazout (chaudières, systèmes de

chauffage, chauffe-eau, etc.).

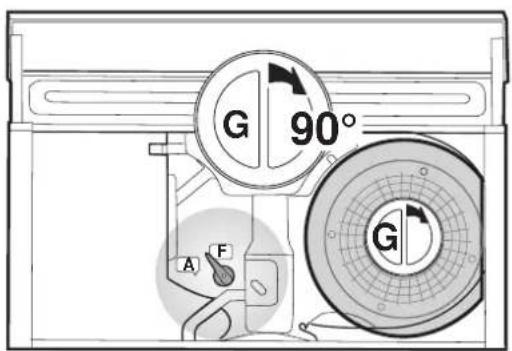

Système de recyclage de l'air (avec filtre à charbon actif)

L'air passe à travers un filtre à charbon actif puis revient dans la pièce par la grille frontale.

• Ouvrez la grille d'aspiration

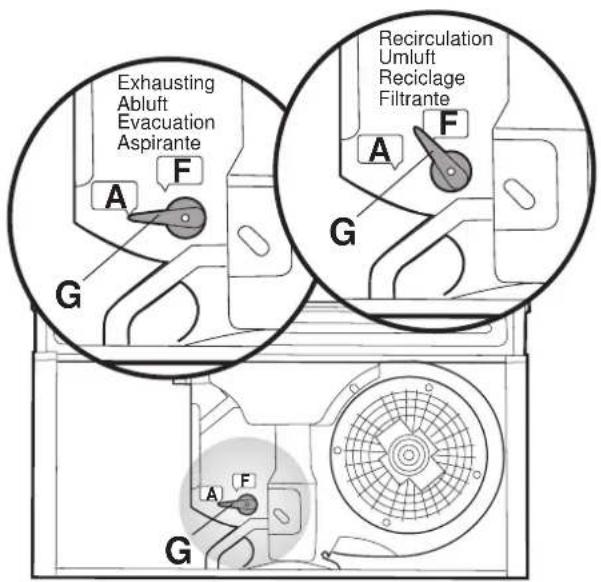

• Réglez le levier G sur «F» (fig. 9)
- Pour moner le filtre, le mettre en place en faisant coincider dans le sens des aiguilles d'une montre jusqu'à ce qu'il ne soit bloqué.
- Remettez la grille d'aspiration en place.

Ce système est utilisé lorsqu'il n'y a pas de système d'évacuation central ou qu'il est impossible d'en installer.

A B C

Fig. 8

Exhausting Abluft Evacuation Aspirante A F G Recirculation Umluft Reciclage Filtrante A F G A F G

Fig. 9

Utilisation de la hotte

Réglage de la vitesse

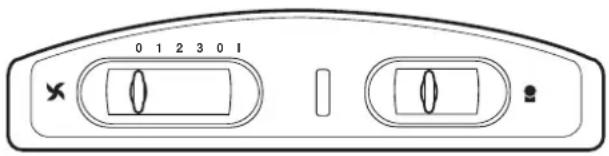

La hotte dispose d'un moteur à trois vitesses commandé par un bouton poussoir. Pour une efficacité optimale, nous vous recommandons d'utiliser la vitesse la plus élevée en cas d'odeurs particulièrement fortes ou de condensation élevée.

Conseil: mettez la hotte en marche quelques minutes avant de commencer la cuisson et laissez-la tourner jusqu'à la disparition complète de toutes les odeurs.

La hotte est équipée d'un commutateur miniature qui déclenche la vitesse présélectionnée du ventilateur lorsque la porte est ouverte.

Eclairage du plan de cuisson

La hotte est munie de deux lampes de 40W (E 14) commandées par un bouton poussoir. Une fois enclenché, l'éclairage se met automatiquement en marche à l'aide du commutateur miniature de la porte.

Pour une ventilation optimale

Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d'une pièce contiguë.

Ce qu'il faut savoir

Si la hotte fonctionne en même temps qu'un brûleur ou qu'un feu de cheminée brûlant à l'air libre (chauffages à gaz, à charbon ou à bois, chauffe-eau, etc.), il convient de faire preuve de prudence, car la hotte aspire l'air nécessaire à la combustion de ceux-ci.

Ce principe ne s'applique pas aux systèmes basés sur le recyclage de l'air.

Débranchez la prise électrique de la hotte avant tout entretien.

Filtre à graisse

Le filtre métallique retient les particules de graisse en suspension. Lavez-le une fois par mois à l'eau chaude savonneuse ou, si possible, dans le lave-vaisselle (60°C).

Pour retirer le filtre:

• Poussez les taquets E vers l'intérieur (fig. 2)
• Tirez la grille légèrement vers l'extérieur et tournez-la vers le bas.
• Sortez la grille en la glissant à partir la droite jusqu'à ce qu'elle se décroche (fig. 3).

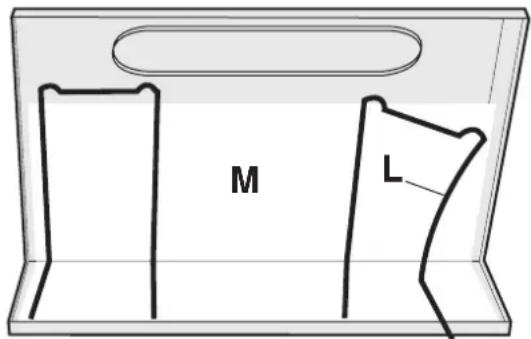

• Ouvrez la grille, ouvrez les taquets L et retirez le filtre M (fig. 13).
• Laisser sécher avant de remettre en place. Veiller à ce que le filtre à graisse, une fois fixé au moyen des agrafes L (fig. 13), recouvre complètement les trous de la grille.

Chaque fois que l'on procède à l'entretien du filtre à graisse, il faut également nettoyer la grille en utilisant des produits sans substances abrasives.

Filtre à charbon actif

Ce filtre absorbe les odeurs de cuisson. Changez-le tous les 6 à 8 mois, ne le lavez jamais. Pour ôter ce filtre, tournez-le dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se décroche et se libère.

Attention

Le non-respect des instructions pour le nettoyage de l'appareil ainsi que le changement et le nettoyage des filtres peut entraîner des incendies. Nous vous recommandons donc de vous y conformer.

Nettoyage

Pour nettoyer l'extérieur de la hotte, utilisez un chiffon humide imbibé d'alcool dénaturé ou d'un détergent liquide neutre. N'utilisez jamais de produits abrasifs.

M L

Fig. 13

Changement des lampes

• Débranchez la prise électrique de la hotte.
• Ouvrez la grille d'aspiration.
• Remplacez la lampe par une lampe de puissance identique (max. 40 W E 14).

En cas de mauvais fonctionnement de la hotte

Avant d'appeler les services compétents

Contrôlez que la prise est bien branchée et que les plombs n'ont pas sauté. Ne tentez rien qui puisse entraîner un risque ou des dégâts à l'appareil. Si le problème persiste, contactez votre détaillant ou une entreprise de réparation agréée.

N'oubliez pas de conserver le récépissé d'achat.

Réparations et pièces détachées

Pour toute réparation ou pièce détachée, adressez-vous à votre détaillant.

Avant de téléphoner pour une réparation ou des pièces détachées, notez le numéro de l'appareil et la dénomination du modèle. Ces informations figurent sur la plaque signalétique.

Ôtez le filtre à graisse pour accéder à la plaque signalétique.

Modèle: ____

N° de l'appareil: ____

Date d'achat: ____

La Suisse:

Le service après-vente Electrolux met un personnel qualifié à la disposition de ses clients.

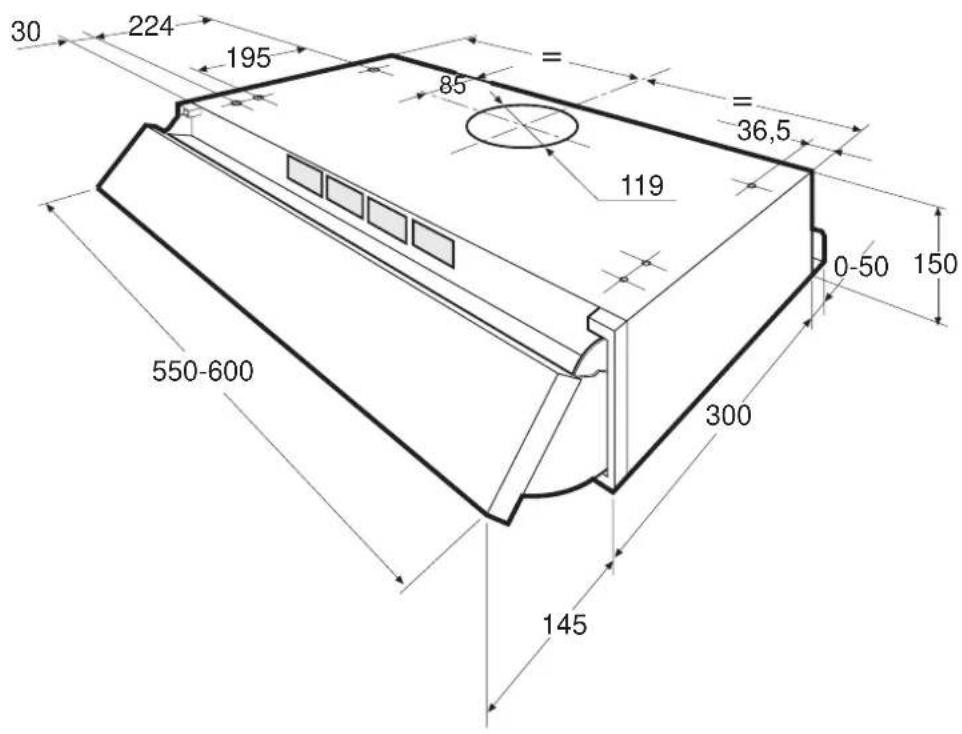

Modèle EFS 633 EFS 533

Capacité max. 270 m

min. 175 m

^3/h^x) 155 m ^3 /h 270 m

^3 /h 175 m

^3/h^x)155m^3/h

3/h

Dimensions hauteur 150 mm 150 mm

largeur 600 mm 550 mm

profondeur 300 mm 300 mm

Eclairage 2 x 40 W E 14 2 x 40 W E 14

Filtre à graisse 1 pce

1 pce

Voltage secteur

230 V

230 V

x) Lorsque la hotte est utilisée avec un filtre à charbon actif (recyclage de l'air)

30 224 195 85 = 36,5 119 0-50 150 550-600 300 145
