MODE D'EMPLOI AFT60240 ELECTROLUX

Notice d'utilisation

* On pense à vous

AFT 642-1

AFT60420

AFT60240

AFT60040

AFT90400

ELECTROLUX AFT60240 - 1

* Nous avons pensé à vous lors de la conception de ce produit.

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 1

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position sation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 2

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les rdements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la enance de votre appareil doivent être effectués par un professionnel qualifié.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 3

Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage stique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour les buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques ciel et corporel.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 4

Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez des produits du commerce non corrosifs ou non inflammables. Toute projection ou de vapeur est proscrite pour écarter le risque d'électrocution.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 5

Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder angement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 6

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits immables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité sur l'appareil.

ELECTROLUX AFT60240 - Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. - 7

Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, z hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation s de l'appareil. Informez-vous auprès des services de votre commune des endroits sés pour la mise au rebut de l'appareil.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

SOMMAIRE

A l'attention de l'utilisateur

Avertissements importants 3

Description de l'appareil 5

Utilisation de votre hotte 6

Entretien et nettoyage 8

En cas d'anomalie de fonctionnement 10

Garantie 11

Service après-vente 11

A l'attention de l'installateur

Caractéristiques techniques 12

Branchement électrique 13

Installation 15

Comment lire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

ELECTROLUX AFT60240 - Comment lire votre notice d'utilisation ? - 1

Instructions de sécurité

ELECTROLUX AFT60240 - Comment lire votre notice d'utilisation ? - 2

Description d'opérations étape par étape

ELECTROLUX AFT60240 - Comment lire votre notice d'utilisation ? - 3

Conseils et recommandations

ELECTROLUX AFT60240 - Comment lire votre notice d'utilisation ? - 4

Informations liées à la protection de

l'environnement

AVERTISSEMENTS IMPORTANTS

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

  • Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
  • A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
  • Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
  • Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
  • Débranchez toujours la hotte avant de procéder à son nettoyage et son entretien.
  • Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
  • Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
  • Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.
  • Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.

- Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.

- L'installation de votre appareil doit être réalisée par un technicien qualifié.

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).

- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

- Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.

- Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

- Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

ELECTROLUX AFT60240 - Installation - 1

Protection de l'environnement

- Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil.

- Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

- En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

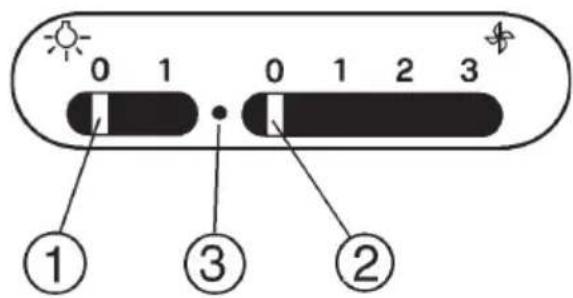

DESCRIPTION DE L'APPAREIL

ELECTROLUX AFT60240 - DESCRIPTION DE L'APPAREIL - 1

1. Interrupteur d'éclairage

Pour éclairer le plan de cuisson, positionnez l'interrupteur sur 1.

2. Interrupteur Marche/ Arrêt et réglage des vitesses

Position 0 = appareil à l'arrêt.

Pour mettre l'appareil en fonctionnement, positionnez l'interrupteur sur 1, 2 ou 3.

1 = mini

2 = intermédiaire

3 = maxi

3. Voyant de fonctionnement

Il s'allume lorsque l'interrupteur Marche/Arrêt est sur une position de fonctionnement.

UTILISATION DE VOTRE HOTTE

Utilisation en version recyclage

Votre appareil est livré en version recyclage (filtres à charbon actif montés). L'air est filtré au moyen des filtres à charbon actifs puis renvoyé dans la pièce.

Utilisation en version évacuation

L'air est évacué hors de l'habitation par l'intermédiaire d'un tuyau. Votre hotte étant livrée en version recyclage, vous devez préalablement retirer les filtres à charbon actif.

ELECTROLUX AFT60240 - Utilisation en version évacuation - 1

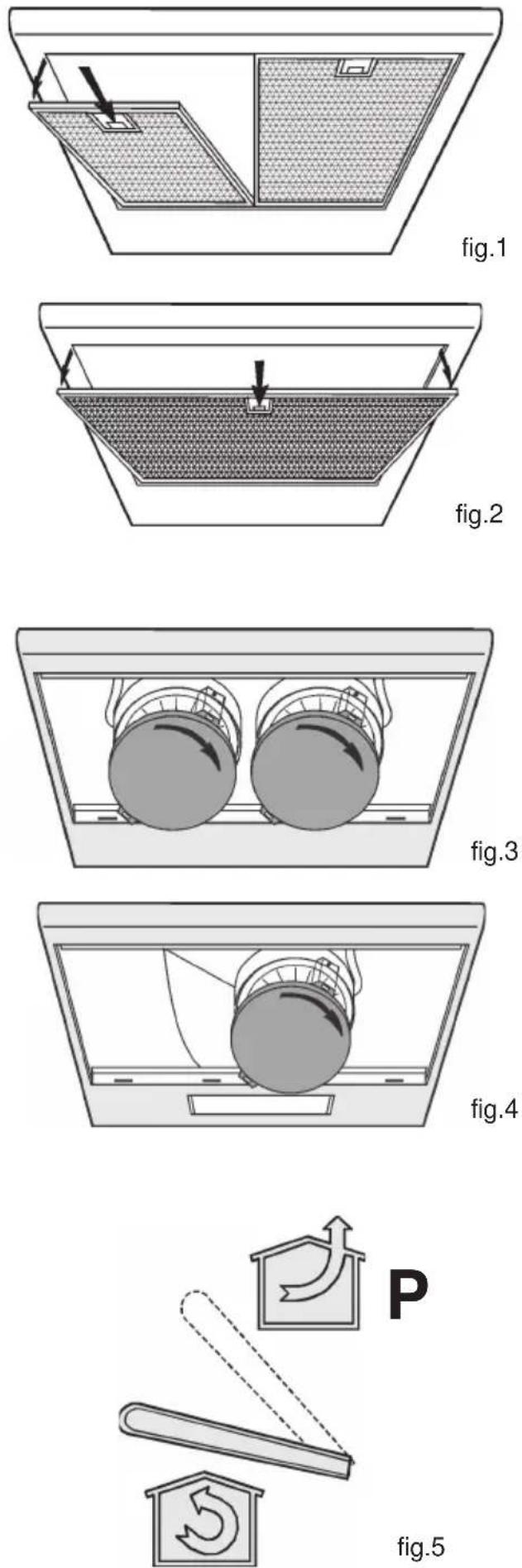

Pour retirer le/les filtre/s à charbon actif:

  1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage : position 0.
  2. A l'aide des poignées, ouvrez le/les filtre/s à graisse métalliques en poussant vers l'arrière puis vers le bas (fig.1 ou fig.2, selon les modèles).
  3. Tournez le/les filtre/s à charbon actif dans le sens des aiguilles d'une montre jusqu'à ce qu'ils se débloquent (fig.3 ou fig.4, selon les modèles). N'oubliez pas de placer le sélecteur de conversion sur la position évacuation (fig.5P).
  4. Remettez en place le/les filtre/s à graisse métalliques.

ELECTROLUX AFT60240 - Pour retirer le/les filtre/s à charbon actif: - 1

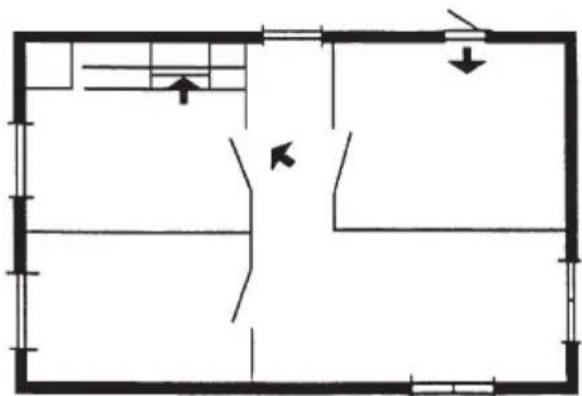

i Conseils d'utilisation

- Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible.

- Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs.

- Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu.

- Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente (fig. 6).

ELECTROLUX AFT60240 - i Conseils d'utilisation - 1

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

ELECTROLUX AFT60240 - i Conseils d'utilisation - 2

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occa- r des incendies. Veuillez respecter strictement les consignes d'entretien.

Filtre/s à graisse

Le/les filtre/s à graisse sont composés de 1 ou 2 filtres métalliques (selon modèle).

Le/les filtres métalliques doivent être nettoyés deux fois par mois minimum.

Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soigneusement avant de les remettre en place.

ELECTROLUX AFT60240 - Filtre/s à graisse - 1

Pour retirer le/les filtre/s métalliques

  1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage : position 0.
  2. A l'aide des poignées, ouvrez le/les filtre/s à graisse métalliques en poussant vers l'arrière puis vers le bas (fig.7 ou fig.8 selon les modèles).

Le/les filtre/s à charbon actif

Si vous utilisez votre appareil en version recyclage, remplacez le/les filtre/s à charbon actif régulièrement dès que vous constatez une baisse d'efficacité d'absorption (tous les 6 mois environ dans des conditions normales d'utilisation).

ELECTROLUX AFT60240 - Le/les filtre/s à charbon actif - 1

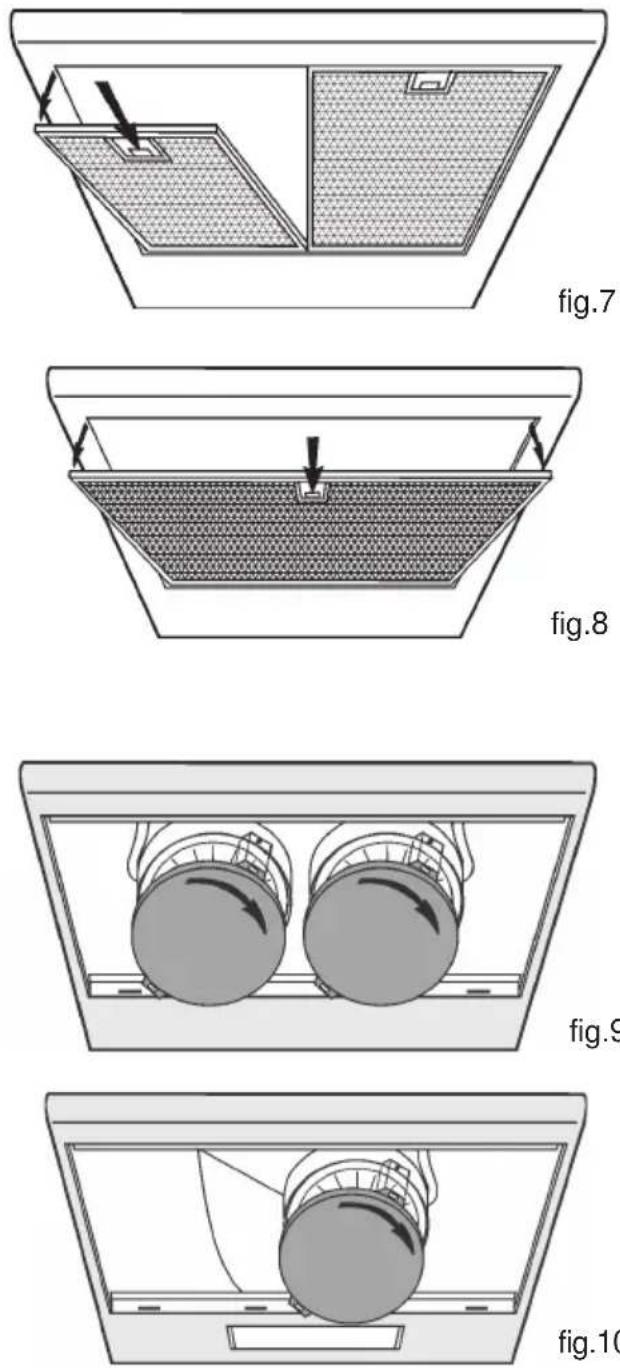

Pour retirer le/les filtre/s à charbon actif:

  1. Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage : position 0.
  2. A l'aide des poignées, ouvrez le/les filtre/s à graisse métalliques en poussant vers l'arrière puis vers le bas (fig.7 ou fig.8 selon les modèles).
  3. Tournez le/les filtre/s à charbon actif dans le sens des aiguilles d'une montre jusqu'à ce qu'ils se débloquent (fig.9 ou fig.10 selon les modèles).
  4. Remplacez le/les filtre/s à charbon actif usagés par des filtres neufs.
  5. Remettez en place le/les filtre/s à graisse métalliques.

ELECTROLUX AFT60240 - Pour retirer le/les filtre/s à charbon actif: - 1

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple).

N'employez jamais de produits abrasifs (ni éponge avec une face abrasive) ou caustiques.

ELECTROLUX AFT60240 - La carrosserie - 1

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les ampoules d'éclairage

ELECTROLUX AFT60240 - Les ampoules d'éclairage - 1

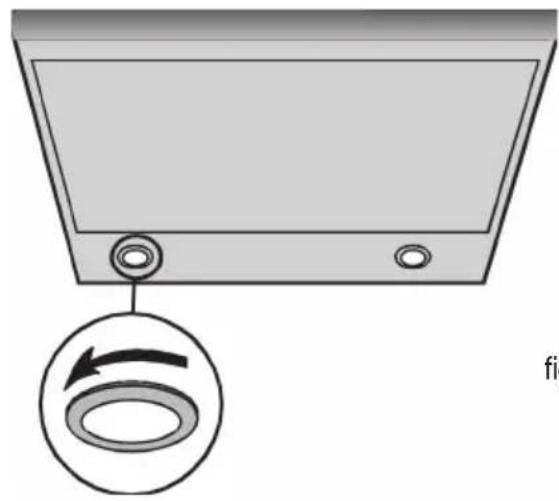

Pour remplacer les ampoules d'éclairage

Modèle AFT642 (Fig. 11):

  1. Débranchez l'appareil.
  2. Dévissez la bague dans le sens contraire aux aiguilles d'une montre et ôtez l'ampoule (fig.11).

  3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (20 W max). Attention : Ne touchez pas l'ampoule à mains nues.

Modèles AFT60420-AFT60240-AFT60040-AFT90400 (Fig. 12):

  1. Débranchez l'appareil.
  2. Retirez le plafonnier en dévissant la vis (fig.12).
  3. Remplacez les ampoules défectueuses par une ampoule identique et de même puissance (40 W max).

ELECTROLUX AFT60240 - Pour remplacer les ampoules d'éclairage - 1

La hotte ne fonctionne pas ... Vérifiez que :

  • il n'y a pas de coupure de courant.
  • L'interrupteur Marche / Arrêt est effectivement sur une des positions 1, 2, ou 3.

La hotte a un rendement Vérifiez que :

insuffisant ...

  • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
  • la cuisine est suffisamment aérée pour permettre une prise d'air.
  • le/les filtre/s à charbon actif ne sont pas usagés (hotte en version recyclage).
  • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en version évacuation).
  • le sélecteur de conversion soit sur la bonne position (sur le symbole (P) pour l'installation en version recyclage).

ELECTROLUX AFT60240 - insuffisant ... - 1

La hotte s'est arrêtée au cours Vérifiez que :

du fonctionnement ...

  • il n'y a pas de coupure de courant.
  • le dispositif à coupure omnipolaire ne s'est pas enclenché.

Placez l'interrupteur Marche / Arrêt sur 0.

Attendez.

Remettez l'interrupteur Marche / Arrêt

sur 1, 2 ou 3.

GARANTIE

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

SERVICE APRES-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTION-NEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez consulter le Centre Contact Consommateurs qui vous commu-

niquera alors l'adresse d'un service après vente.

ELECTROLUX AFT60240 - SERVICE APRES-VENTE - 1

ELECTROLUX AFT60240 - SERVICE APRES-VENTE - 2

Plaque signalétique

En appelant un service après vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange Certifiées Constructeur.

CARACTERISTIQUES TECHNIQUES

Dimensions Haut.: 140 mmLarg.: 600 mm (modèles AFT642-AFT60420-AFT60240-AFT60040)900 mm (modèle AFT90400)Prof.: 486 mm
Tension secteur 230 - 240 V
Classe de sécurité électrique 2
Puissance moteur 2 x 150 W (modèles AFT642-AFT60420-AFT60240-AFT90400)1 x 120 W (modèle AFT60040)
Puissance totale 340 W (modèle AFT642)380 W (modèles AFT60420-AFT60240-AFT90400)200 W (modèle AFT60040)
Eclairage 2 x 20 W (modèle AFT642)2 x 40 W (modèle AFT60420-AFT60240-AFT60040-AFT90400)

ELECTROLUX AFT60240 - CARACTERISTIQUES TECHNIQUES - 1

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23 CEE 19/02/73 (Basse Tension) et modifications successives,
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

BRANCHEMENT ELECTRIQUE

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils électriques branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C. 15100 et aux prescriptions de l'E.D.F.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 2 conducteurs (double isolation).

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

NE PAS RACCORDER L'APPAREIL A LA TERRE

Si vous disposez d'un socle de prise de courant comportant une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le câble d'alimentation de l'appareil ne devra être relié à la terre.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

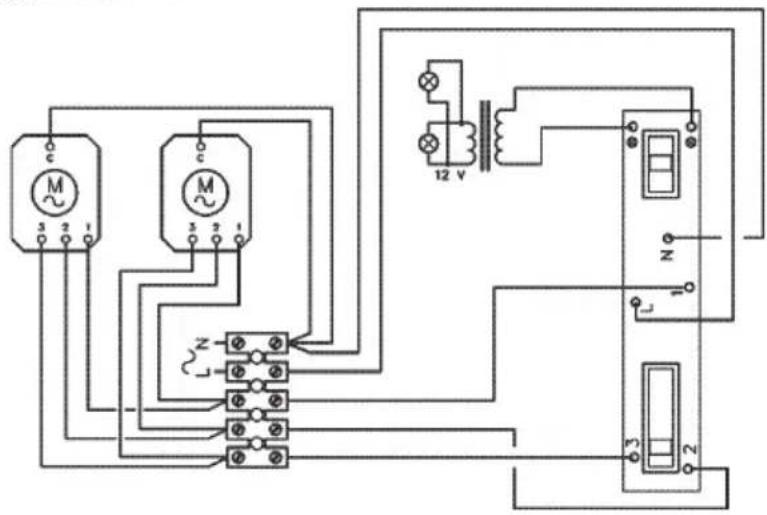

SCHEMA ELECTRIQUE MODELE AFT642
ELECTROLUX AFT60240 - NE PAS RACCORDER L'APPAREIL A LA TERRE - 1

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

ELECTROLUX AFT60240 - NE PAS RACCORDER L'APPAREIL A LA TERRE - 2

Toute installation doit être conforme aux réglementations locales concernant ation d'air vicié.

Installez la hotte à une distance de sécurité (fig. 13) d'au moins 65 cm d'un plan de cuisson électrique, gaz ou mixte.

L'appareil peut être installé sur un mur ou sous un meuble de cuisine.

ELECTROLUX AFT60240 - Toute installation doit être conforme aux réglementations locales concernant ation d'air vicié. - 1

Avant d'installer la hotte

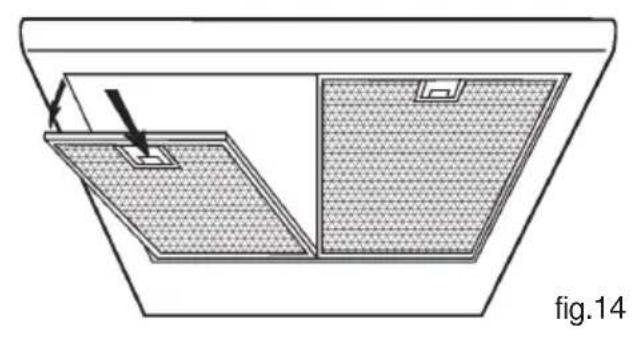

Nous vous conseillons de retirer le/les filtre/s à graisse métalliques pour faciliter l'installation de l'appareil. Pour cela, à l'aide des poignées, ouvrez le/les filtre/s à graisse métalliques en poussant vers l'arrière puis vers le bas (fig.14 ou fig.15 selon les modèles).

Utilisation en version évacuation

Si vous optez pour une utilisation en version évacuation, il est nécessaire d'étudier l'emplacement du trou à réaliser (mur, meuble au dessus de la hotte ou plafond)

La hotte est équipée d'une sortie supérieure de l'air (fig. 16B) et d'une arrière (fig. 16A) fermée par une tôle qui doit être déposée si vous désirez l'utiliser; il faut monter la buse (fig. 17C) sur l'ouverture utilisée; si vous utilisez la sortie arrière, il faut fermer la sortie supérieure à l'aide du bouchon (fig. 17E). Vous pourrez vous le procurer en option auprès de votre magasin vendeur.

Percez ensuite un trou de 133 mm de diamètre en fonction du lieu d'évacuation (mur ou plafond)

- Fig. 18.

ELECTROLUX AFT60240 - Utilisation en version évacuation - 1

text_image Min 65 cm

fig.13

Utilisation en version recyclage

La hotte est équipée de 2 sorties d'air, une sur la partie supérieure et une sur l'arrière. Pour la version recyclage, il n'est PAS nécessaire de fermer les 2 ouvertures, mais il faut placer le sélecteur de conversion correctement (voir figure à la page 16).

Fixation sous un meuble

ELECTROLUX AFT60240 - Fixation sous un meuble - 1

Préparation du meuble

  1. Percez un trou au bas et sur le dessus du meuble, si vous avez choisi l'évacuation par le haut, pour le passage du tuyau d'évacuation (fig. 19). Il n'est pas nécessaire d'effectuer ce perçage si vous choisissez d'utiliser l'appareil en version recyclage.

  2. La hotte n'étant pas fourni avec un gabarit de perçage, repérez sur la base du meuble l'emplacement des 4 trous à réaliser en respectant les indications sur la figure 20.

ELECTROLUX AFT60240 - Préparation du meuble - 1

Fixation de la hotte

  1. Percez les 4 trous.
  2. Insérez 4 vis par l'intérieur du meuble dans les 4 trous préalablement percés.
  3. Raccordez un tuyau d'évacuation flexible à la buse.
  4. Procédez au raccordement électrique.

ELECTROLUX AFT60240 - Fixation de la hotte - 1

Vérifiez que le sélecteur de conversion soit sur la bonne position (sur le symbole (P) pour l'installation en version recyclage).

Fixation murale

  1. L'appareil n'étant pas fourni avec un gabarit de perçage, tracez une ligne verticale par rapport au plan de cuisson.
  2. Repérez les 4 trous à réaliser comme indiqué sur la figure 21.
  3. Percez les trous et insérez les 4 chevilles livrées avec l'appareil.
  4. Placez 2 des 4 vis fournies avec l'appareil (G) dans les 2 chevilles supérieures sans les visser à fond (fig. 22).
  5. Accrochez la hotte aux vis puis vissez à fond par l'intérieur de la hotte.
  6. Fixez complètement la hotte en insérant les deux autres vis H (fig. 23).
  7. Procédez au raccordement électrique.

ELECTROLUX AFT60240 - Fixation murale - 1

Les meilleurs rendements s'obtiennent avec des tuyaux courts et directs.

Le tuyau d'évacuation doit être d'un diamètre de 125 mm.

Il doit être en matière auto-extinguible.

Sa longueur totale ne doit pas excéder :

• 3 mètres, avec un coude,

- 2 mètres, avec deux coudes.

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10 % environ), afin de faciliter l'évacuation de l'air.

Pour maintenir le tuyau et assurer une étanchéité, utilisez un collier de serrage (non fourni avec l'appareil).

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

ELECTROLUX AFT60240 - Fixation murale - 2

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des ils fonctionnant avec une source d'énergie autre que l'électricité.

Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

ELECTROLUX AFT60240 - Fixation murale - 3

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L'ACHAT

Toute un équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél. : 08 90 71 03 44 (0,15 € TTC/mn)

Fax : 03 44 62 21 54

E-MAIL : info.conso@electrolux.fr

Permanence téléphonique du lundi au vendredi

ELECTROLUX AFT60240 - APRÈS L'ACHAT - 1

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : 08 92 68 24 33 (0,34 € TTC/mn)

E-MAIL : ehp.consommateur@electrolux.fr

Permanence téléphonique du lundi au vendredi

ELECTROLUX AFT60240 - APRÈS L'ACHAT - 2

Sommaire Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : ELECTROLUX

Modèle : AFT60240

Catégorie : Hotte aspirante
