MT130MC-80 - Panneau solaire DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Dometic
Modèle	MT130MC-80
Type de produit	Panneau solaire monocristallin
Puissance nominale	130 W
Tension à vide (Voc)	22,5 V (environ)
Courant de court-circuit (Isc)	7,6 A (environ)
Dimensions (L × l × H)	1015 × 500 × 25 mm (environ)
Poids	12 kg (environ)
Nombre de cellules	30
Température de fonctionnement	-40°C à 85°C (estimation)
Applications	Caravanes, camping-cars, bateaux
Installation	Collage sans perçage sur toit
Protection	Contre surtension et décharge profonde (via chargeur solaire inclus)
Résistance au vent	Jusqu'à 50 km/h
Entretien	Nettoyage à l'eau douce, éviter produits abrasifs
Sécurité	Ne pas toucher les contacts sous tension ; couvrir le panneau lors de l'installation
Garantie	Légale ; contacter le service client Dometic

FOIRE AUX QUESTIONS - MT130MC-80 DOMETIC

Comment installer le panneau solaire MT130MC-80 ?

L'installation se fait par collage sans perçage sur le toit du véhicule. Nettoyez soigneusement la surface, appliquez l'activateur et l'adhésif fournis, puis fixez les supports latéraux. Assurez-vous que le panneau est bien positionné et maintenez-le en place jusqu'à séchage complet. Consultez la notice pour les étapes détaillées.

Quel type de batterie puis-je utiliser avec ce panneau ?

Le panneau est conçu pour recharger des batteries 12 V (plomb-acide, AGM, gel, lithium) via le chargeur solaire inclus. Le chargeur protège contre les surtensions et les décharges profondes.

Comment nettoyer le panneau solaire ?

Nettoyez le panneau tôt le matin ou en fin d'après-midi pour éviter les brûlures. Utilisez un tuyau d'arrosage ou un chiffon doux en microfibre avec de l'eau. N'utilisez jamais de nettoyeur haute pression, de produits abrasifs ou de solvants.

Que faire si le système ne produit pas d'électricité ?

Vérifiez d'abord les câbles et connexions pour détecter des défauts d'isolation ou des coupures. Retirez le fusible du chargeur solaire et mesurez la tension du panneau. Si tout semble correct, contactez un service agréé.

Puis-je ajouter un deuxième panneau solaire ?

Oui, vous pouvez connecter plusieurs panneaux de même puissance en parallèle via le boîtier de raccordement. Assurez-vous de ne pas dépasser la puissance maximale du chargeur solaire.

Quelle est la durée de vie du panneau ?

Les panneaux monocristallins ont une durée de vie typique de 25 à 30 ans avec une baisse de rendement progressive. Un entretien régulier et une installation correcte maximisent la longévité.

Le panneau résiste-t-il aux intempéries ?

Oui, il est conçu pour résister à des vents jusqu'à 50 km/h et à des températures extrêmes (-40°C à 85°C). L'étanchéité est assurée par le conduit de toit et les joints fournis.

Comment savoir si le panneau est endommagé ?

Inspectez régulièrement la surface pour détecter des fissures, microfissures ou délaminage (séparation des couches). Si la vitre est brisée, remplacez immédiatement le panneau, car il peut présenter un risque d'électrocution.

Puis-je utiliser ce panneau sur un bateau ?

Oui, il est adapté aux applications marines (bateaux, voiliers) à condition que l'installation soit réalisée par un professionnel et que les composants soient protégés de l'humidité.

Que faire en cas de panne du chargeur solaire ?

Si le chargeur solaire est défectueux, remplacez-le par un modèle compatible (référence dans la notice). Contactez Dometic ou un revendeur agréé pour obtenir une pièce de rechange.

MODE D'EMPLOI MT130MC-80 DOMETIC

FR Système solaire Instructions de montage et de service..../2

3 ARNIN1 2 Electroc5tio ha7ar8

) igni8cation des s' mboles..../2 5onsignes de sécurité..../3

/ 5 ontenu de la livraison....50

* ccessoires.... 51 1 sage conforme....51 Description technique....5 Installation du s' stème solaire....5 1 tilisation....54

10 Aetto' age et entretien....00

Dépannage....00 Mise au rebut....01 Garantie....01 5 caractéristiques techniques....0

1 RemarH5es importa tes

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Les instructions doivent rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com.

2 Signification des symboles

Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger.

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves, voire mortelles.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.

AVIS

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE : Informations supplémentaires sur l'utilisation de ce produit.

Respectez également les consignes de sécurité et autres prescriptions fournies par le fabricant du véhicule et par les ateliers agréés.

AVERTISSEMENT : Risque d'électrocution

Les panneaux solaires génèrent du courant continu et sont des sources d'électricité lorsqu'ils sont exposés à la lumière du soleil ou à d'autres sources lumineuses. N'entrez pas en contact avec les parties sous tension du panneau solaire, telles que les bornes, car cela peut provoquer des brûlures, des étincelles et des chocs mortels, que le module soit connecté ou déconnecté. N'installez pas le système solaire lorsque les panneaux solaires sont exposés à la lumière du soleil ou à d'autres sources lumineuses. Couvrez tous les panneaux solaires avec un tissu ou un matériau opaque pour empêcher la production d'électricité lors de l'installation ou de toute intervention sur les panneaux solaires ou les câbles. L'installation et le retrait du système solaire doivent uniquement être réalisés par du personnel qualifié. N'utilisez pas le système solaire si un composant est visiblement endommagé. Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d'éviter tout danger. Seul le personnel qualifié est habilité à réparer le système solaire. Des réparations inadéquates peuvent engendrer des risques considérables. Si vous démontez l'appareil : débranchez tous les raccords. Assurez-vous qu'aucune entrée ou sortie n'est sous tension. Utilisez uniquement les accessoires recommandés par le fabricant. Ne modifiez pas et n'adaptez pas les composants de quelque manière que ce soit.

AVERTISSEMENT : Risque de blessure

Lorsqu'ils sont exposés à la lumière directe du soleil, les panneaux solaires peuvent chauffer jusqu'à une température de 20°C. Ne touchez pas la surface des panneaux solaires pour éviter les brûlures.

AVERTISSEMENT : Risque pour la santé

L'appareil peut être utilisé par des enfants âgés de 3 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués. Les appareils électriques ne sont pas des jouets pour enfants. Placez et utilisez l'appareil hors de portée des jeunes enfants. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

AVIS : Risque de dommage

Veillez à ce que d'autres objets ne puissent pas provoquer de court-circuit au niveau des contacts de l'appareil. Assurez-vous que les pôles négatifs et positifs n'entrent jamais en contact. Ne marchez pas et ne vous appuyez pas sur les panneaux solaires. N'appliquez pas de charge excessive sur la vitre ou le panneau arrière des panneaux solaires, car cela pourrait briser les cellules ou provoquer des microfissures. Stockez le système solaire dans un endroit sûr avant le montage ou après le démontage. Protégez les panneaux solaires contre tout risque de chute.

3.6.2 Installation de l'appareil et toute sécurité

DANGER : Risque d'explosion

Ne montez jamais l'appareil dans des zones exposées à des gaz et poussières explosifs.

AVERTISSEMENT : Risque de blessure

Si vous installez le système solaire sur un toit :

• Ne procédez pas à l'installation et au montage en cas de vents forts.
• Protégez-vous, ainsi que les autres personnes, des risques de chutes. Évitez toute chute d'objets. Sécurisez la zone de travail de sorte qu'aucune autre personne ne puisse être blessée.

AVIS : Risque de dommage

Les panneaux solaires mal montés peuvent se détacher et tomber. N'utilisez pas de silicone ni aucun autre type d'adhésif que celui qui est fourni ou recommandé pour garantir une adhérence optimale.

3.6.3 Conseils de sécurité relatifs au raccordement électrique de l'appareil

AVERTISSEMENT : Risque d'électrocution

Seul le personnel spécialisé est habilité à effectuer l'installation, en respectant les directives nationales. Tout raccordement incorrect risquerait d'entraîner de graves dangers. Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité. Utilisez uniquement les sections de câble recommandées. Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot. Des câbles compressés peuvent entraîner des blessures mortelles.

AVIS : Risque de dommages

Ne dépassez pas les valeurs nominales de courant et de tension du chargeur solaire. Installez uniquement des panneaux solaires jusqu'à la puissance nominale maximale du chargeur solaire utilisé. Si votre système solaire dépasse ces valeurs nominales, contactez votre revendeur pour obtenir un chargeur solaire adapté. Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles. Ne placez pas les câbles de 12 V et la ligne de courant continu de 24 V dans le même conduit. Ne posez pas le câble sans le fixer ou en le pliant fortement. Fixez les câbles solidement. Ne tirez pas sur les câbles.

Utilisation de l'appareil et consignes de sécurité

DANGER : Risque d'électrocution

Ne touchez pas les câbles dénudés à mains nues.

AVERTISSEMENT : Risque de blessure

Au début de chaque trajet et à intervalles réguliers pendant chaque trajet, vérifiez que les panneaux solaires sont bien fixés au toit. Un panneau solaire mal monté peut tomber pendant le trajet et blesser d'autres usagers de la route.

ATTENTION : Risque d'explosion

N'utilisez pas l'appareil dans les conditions suivantes :

• à proximité de vapeurs agressives,
• à proximité de matériaux inflammables,
• dans les zones présentant un risque d'explosion.

AVIS : Risque de dommages

Évitez les chocs et les vibrations importants pendant la conduite.

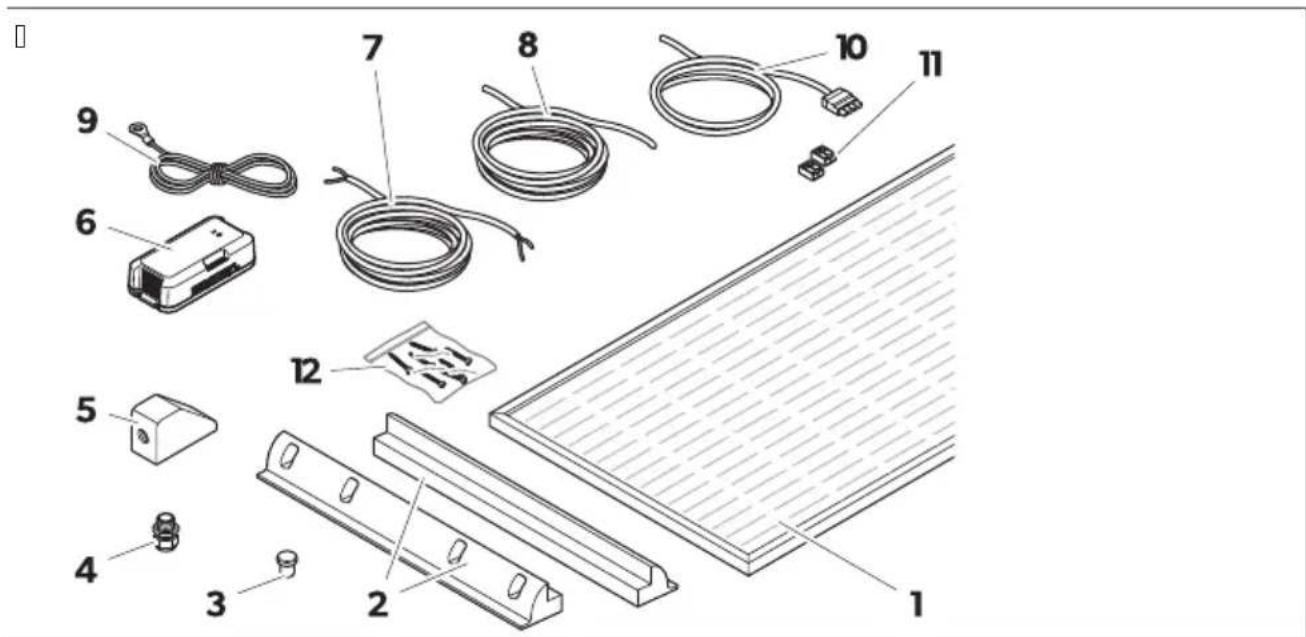

Contenu de la livraison

1 E1 7 anneau solaire

EE

E2) support de montage de 1

/ EE

3 Bouchon d'obturation 1

4 Faccord de câble 1

KII me t Descriptio Q5a titl
5 5 onduite de toit 1
6 5 hargeur solaire 1
7 5 bble e-térieur G - /mmI J 1
8 5 bble intérieur G + H /mmI J 1
9 5 apteur de température 1
10 Mit de cbbles, BB 1
11 5 connecteur 6 * GO
		10 E12 Cis * 6 0-* -. (4K.
		0 EE
L Manuel d'installation et d'utilisation 6 numérique uniquement]		1
L Bref manuel d'installation et d'utilisation		1
L Instructions de montage et de sevice du chargeur solaire		1
E	CDS-Power'i e-A M% 130 5D) (M% 210 5D)
	Blac9'i e-A M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
	Power-Blac9'i e-A M% 75 M5-30M) lim) hort(M% 100 M5-30M(M% 130 M5-30M(M% 150 M5-30M(M% 200 M5-30M
EE	CDS-Power'i e-A M% 260-2 5D) (M% 420-2 5D)
	Blac9'i e-A M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
	Power-Blac9'i e-A M% 150-2 M5-30M) lim) hort(M% 200-2 M5-30M(M% 260-2 M5-30M(M% 300-2 M5-30M(M% 400-2 M5-30M

5 Accessoires

Disponibles en accessoires, non compris dans la livraison :

DI si! atio	NL 8’article
Dometic %ouch Displa‘ %D 3.	40 001. 2

6 4sa! e co forme

Ce système solaire est conçu pour convertir la lumière du soleil en courant continu afin de recharger des batteries rechargeables de 12 V dans les véhicules ou les bateaux pendant la conduite, ou de les alimenter en tension d'entretien pour la production d'électricité. La batterie peut également être utilisée pour fournir une source d'alimentation stable aux appareils connectés à celle-ci.

Ce système solaire est adapté à ce qui suit :

• Le montage dans des caravanes ou camping-cars • Utilisation stationnaire ou mobile
• Conditions de fonctionnement extrêmes (expéditions) • Vitesse du vent jusqu'à 5 km/h

Ce système solaire n'est pas adapté à ce qui suit :

• Fonctionnement sur secteur - Applications portables

FR...

La tension de sortie des panneaux solaires connectés ne doit pas dépasser le rendement maximal spécifié pour le chargeur solaire.

Ce produit convient uniquement à l'usage et à l'application prévus (conformément au présent manuel d'instructions).

Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d'une installation, d'un montage ou d'un raccordement incorrect (y compris d'une surtension)
• d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
• de modifications apportées au produit sans autorisation explicite du fabricant
• d'usages différents de ceux décrits dans ce manuel

Dometic se réserve le droit de modifier l'apparence et les spécifications produit.

7 Description technique

Les supports de montage de toit latéraux sont collés au toit du véhicule sans perçage. Les panneaux solaires sont vissés sur les supports de montage de toit latéraux et peuvent être remplacés.

Le câblage vers l'intérieur est acheminé à travers une conduite de toit étanche et sous pression.

Le système solaire peut être étendu en ajoutant d'autres panneaux solaires de même puissance. Les panneaux solaires peuvent être connectés l'un à l'autre via un boîtier de raccordement.

Le chargeur solaire est connecté entre les panneaux solaires et les batteries du véhicule pour garantir un courant de charge adapté et protéger les batteries contre les surtensions et les décharges profondes.

8 Installation du système solaire

AVERTISSEMENT : Risque d'électrocution

Couvrez complètement tous les panneaux solaires avec un matériau opaque pendant l'installation pour empêcher la production d'électricité.

AVIS : Risque de dommage matériel

Assurez-vous que le boîtier de raccordement et le conduit de toit sont correctement scellés et que le conduit de toit est bien collé au toit afin qu'aucune humidité ne puisse s'infiltrer dans le boîtier de raccordement ou à travers le toit.

8.6.1 Emplacement de montage

Lors de la sélection de l'emplacement de montage, respectez les consignes suivantes :

• La surface de montage doit être plane et suffisamment stable pour supporter le panneau solaire.
• Assurez-vous que la surface de montage est composée de matériaux qui résistent aux températures élevées générées par le panneau solaire.
• Assurez-vous que les dimensions de la surface de montage sont suffisantes.
• Assurez-vous qu'il y ait suffisamment d'espace pour accéder aux panneaux solaires et aux autres composants en vue d'une maintenance ultérieure.
• Assurez-vous que les ouvertures de ventilation existantes sur le véhicule et la ventilation arrière du panneau solaire ne sont pas obstruées.
• L'ombrage peut réduire les performances du système solaire. Assurez-vous que les composants tels que les climatiseurs ou les antennes satellites extérieures ne projettent aucune ombre sur les panneaux solaires.
• Choisissez un endroit exposé à la lumière directe du soleil pour des performances optimales.
• Placez plusieurs panneaux solaires aussi près que possible les uns des autres.
• Ne collez pas les supports de montage de toit latéraux ou les conduites de toit sur des surfaces caoutchoutées ou des bordures extérieures, car l'adhérence de la colle n'est pas garantie.

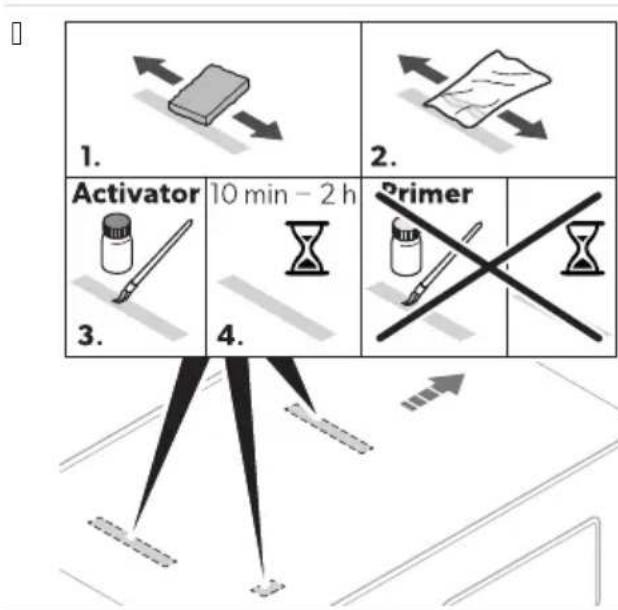

8.6.2 Préparation au montage

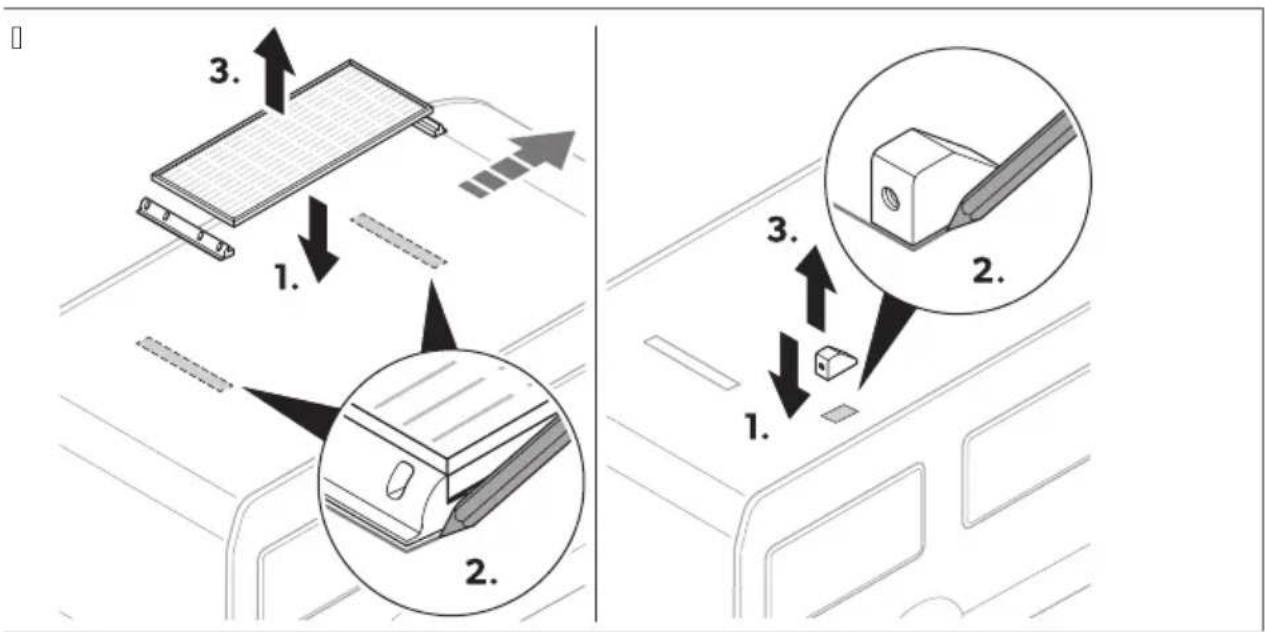

1. Repérez les surfaces de collage.

2. Poncez les surfaces de collage sur le véhicule à l'aide d'un tampon abrasif.

3. Nettoyez les surfaces de collage sur le véhicule.

4. Appliquez l'activateur sur la surface de collage et laissez sécher pendant 10 min à 1 h.

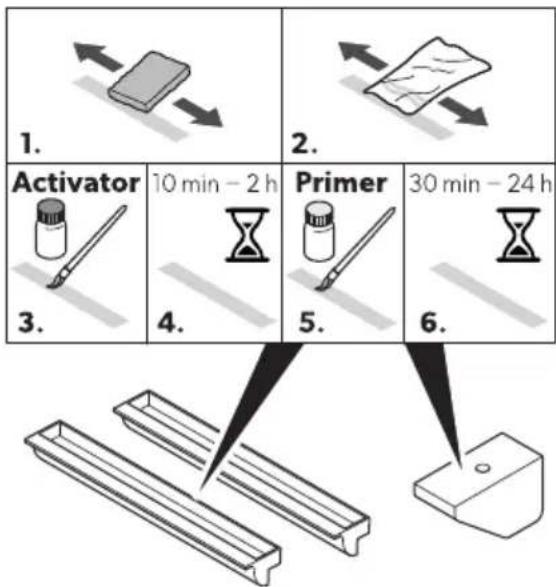

1. 5. Poncez les surfaces de collage sur les supports de montage de toit latéraux et la conduite de toit avec une texture abrasive.

6. Nettoyez les surfaces de collage sur les supports de montage de toit latéraux et la conduite de toit. 7. Appliquez l'activateur sur les surfaces de collage et laissez sécher pendant 10 min à 1 h. 8. Appliquez l'apprêt sur les surfaces de collage et laissez sécher pendant 10 min à 1 h. 9. Dénudez les extrémités de câble comme suit :

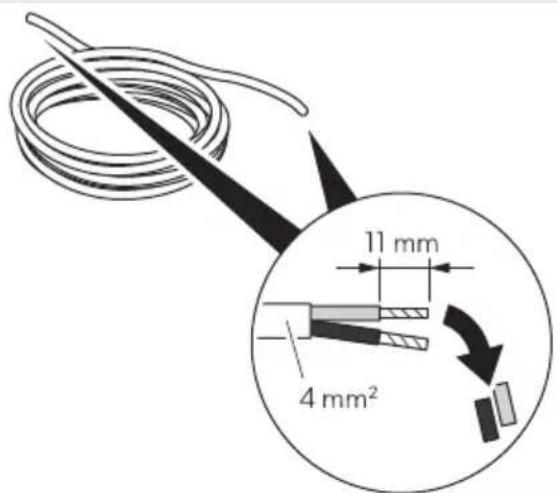

• Câble extérieur : 11 mm (G / H mm) - Câble intérieur : 11 mm (E / F mm)

8.6.3 Raccordement des panneaux solaires

Bords du raccordement du panneau solaire (tenez compte des consignes suivantes) :

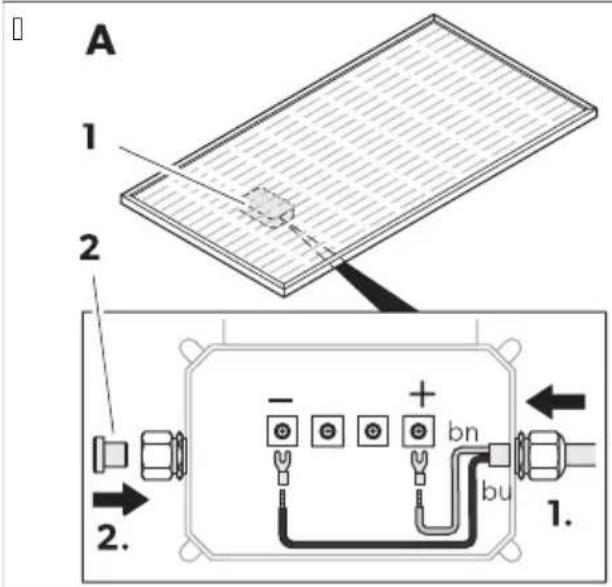

• Scellez la sortie de câble inutilisée sur le boîtier de raccordement [61] à l'aide du bouchon d'obturation [62].
• Utilisez uniquement les bornes extérieures du boîtier de raccordement.
• Connectez uniquement des panneaux solaires de même type et de même capacité.

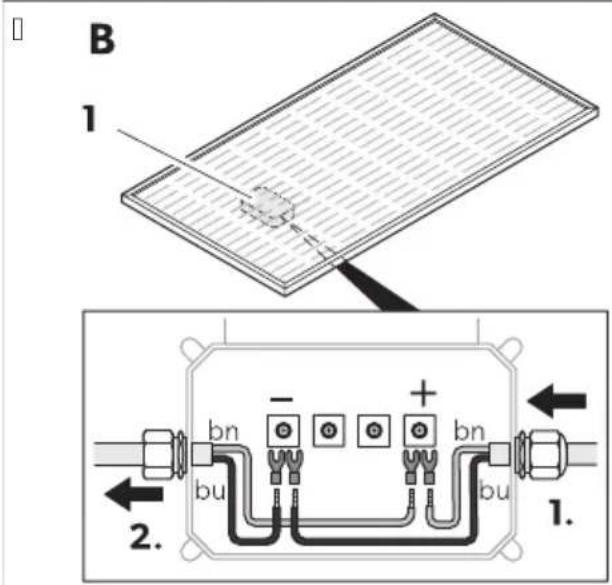

• Connectez deux panneaux solaires sur le boîtier de raccordement le plus proche de la conduite de toit.

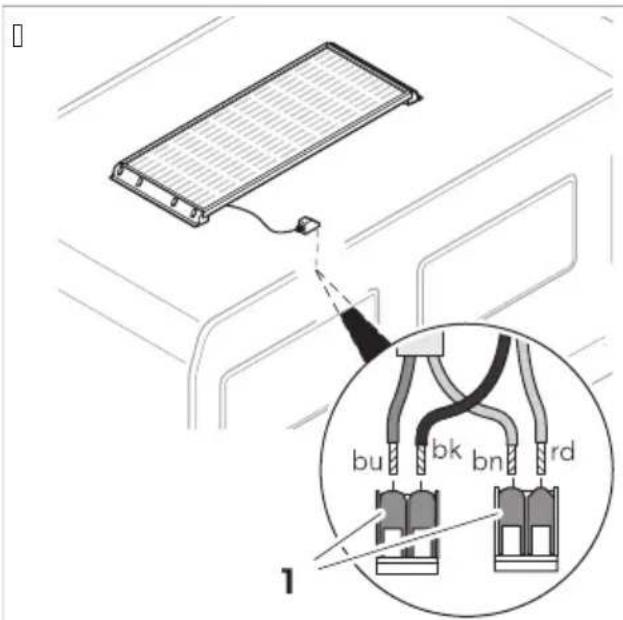

Connectez le panneau solaire comme suit :

Connectez le câble extérieur au boîtier de raccordement.

Connectez plusieurs panneaux solaires en parallèle :

• Connectez les pôles positifs l'un à l'autre.
• Connectez les pôles négatifs l'un à l'autre.

AVERTISSEMENT : Risque de blessure

Utilisez une colle appropriée (par exemple, Sikaflex®-55). N'utilisez pas de silicone. Ne déplacez pas le véhicule tant que l'adhésif n'est pas complètement sec pour vous assurer que les composants sont solidement fixés au toit du véhicule. Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

AVIS : Risque de dommage

Avant de commencer à percer, assurez-vous qu'aucun câble électrique ou autre élément du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.

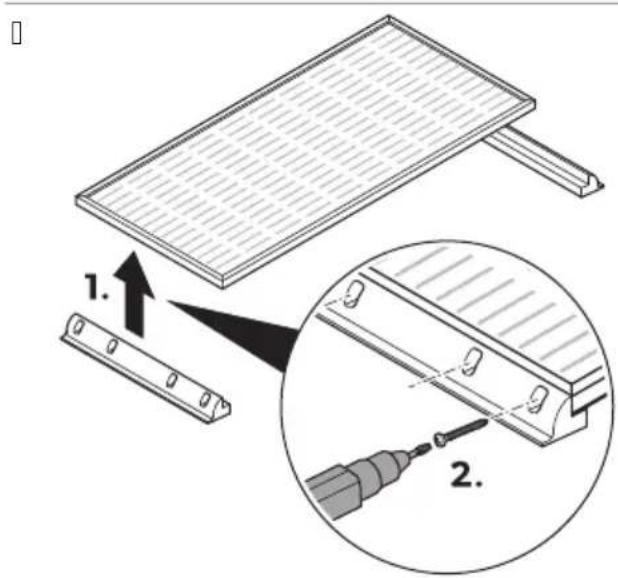

1. Choisissez les supports de montage de toit latéraux sur le panneau solaire.

Appliquez de l'adhésif sur les supports de montage de toit latéraux du panneau solaire (voir figure à la page 50, repère 1).

• Placez le panneau solaire sur la surface de collage préparée sur le véhicule (voir figure à la page 50, repère 2). Appuyez légèrement sur les supports de montage de toit latéraux pour les appliquer contre la surface de collage, afin de vous assurer qu'ils sont bien en place.

N'appuyez pas trop fort sur la surface du panneau solaire. N'appliquez pas de pression au centre du panneau solaire.

1. Maintenez le panneau solaire en place (par exemple avec des poids ou du ruban adhésif) jusqu'à ce que l'adhésif ait complètement durci pour vous assurer que le panneau solaire repose fermement sur la surface du véhicule.

REMARQUE : Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

1. Acheminez le câble de connexion du boîtier de raccordement à travers le presse-étoupe (voir figure à la page 52, repère 1).

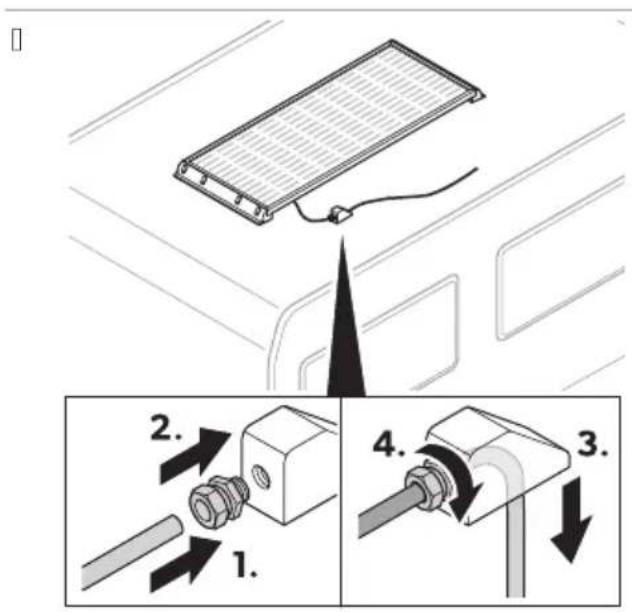

1. Acheminez le câble de connexion à travers le presse-étoupe et la conduite de toit (voir figure à la page 52, repère 2).
2. Fixez le presse-étoupe sur la conduite de toit (voir figure à la page 52, repère 3). Respectez la longueur de câble nécessaire pour l'acheminement et le raccordement du câble.

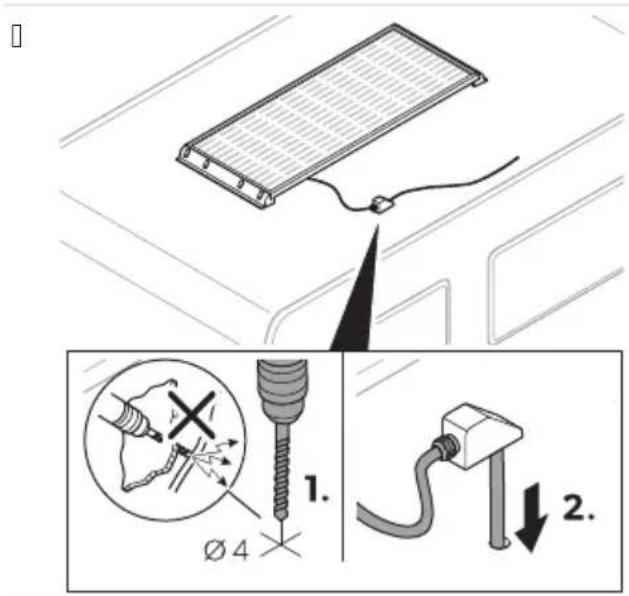

3. Percez un trou dans la surface du véhicule pour faire passer le câble de connexion (voir figure à la page 52, repère 1).

1. Cheminez le câble de connexion à travers le trou pré-percé à l'intérieur du véhicule (voir page 52, figure 2).

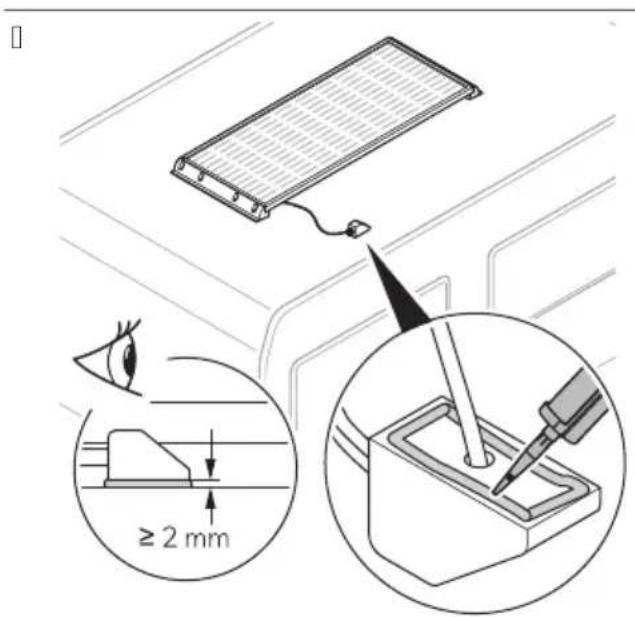

2. Appliquez de l'adhésif à l'arrière de la conduite de toit.

1. Placez la conduite de toit sur la surface de collage préparée du véhicule.

REMARQUE : Montez la conduite de toit dans le sens de déplacement du véhicule pour éviter toute contrainte liée au vent et à la pluie sur le presse-étoupe.

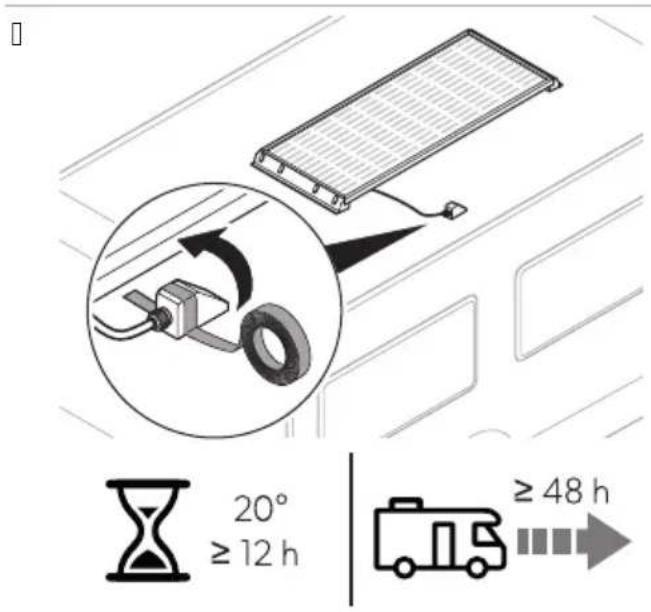

1. Fixez la conduite de toit par exemple avec du ruban adhésif jusqu'à ce que l'adhésif ait complètement séché pour vous assurer que la conduite de toit repose fermement sur la surface du véhicule.

REMARQUE : Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

REMARQUE :

La longueur du câble doit être aussi réduite que possible.

Reliez le câble extérieur au câble intérieur à l'emplacement approprié à l'aide d'un connecteur (voir figure 6, section 1).

Pour plus d'informations sur l'installation du contrôleur de charge solaire, consultez le manuel d'installation et d'utilisation joint ou la version en ligne, disponible à l'adresse qr.dometic.com/ObfK'wD.

AVERTISSEMENT :

Respectez également les instructions et les consignes de sécurité pour tous les autres composants utilisés dans le système solaire.

9. Utilisation

Pour une utilisation optimale du système solaire, notez ce qui suit :

La quantité d'électricité produite par le système solaire dépend de l'intensité du rayonnement solaire pendant la journée. Plus le système solaire est exposé à la lumière du soleil, plus la production d'électricité est importante.

La quantité d'électricité produite est affectée par les conditions suivantes :

• Temps nuageux
• Variations saisonnières du rayonnement solaire • Variations de l'angle du soleil
• Ombrage ou salissure du système solaire

Plus les panneaux solaires chauffent, plus les performances du système solaire diminuent. Assurez une ventilation adéquate et évitez l'exposition aux rayonnements solaires excessifs.

10 Nettoyage et entretien

AVERTISSEMENT : Risque d'électrocution

Une vitre de panneau solaire brisée peut provoquer des chocs électriques ou un incendie. Les panneaux ne peuvent pas être réparés et doivent être remplacés immédiatement. Contacter un agent de service agréé.

ATTENTION : Risque de blessure

Laissez le panneau solaire refroidir avant de le nettoyer afin d'éviter toute brûlure ou détérioration du panneau solaire en raison de différences de température excessives. Nettoyez les panneaux solaires tôt le matin, en fin d'après-midi ou par temps nuageux, lorsque la lumière du soleil est faible et que les panneaux solaires sont plus froids.

AVIS : Risque de dommage

Ne nettoyez pas les panneaux solaires avec un appareil haute pression. N'utilisez pas d'objets pointus ou durs, de produits de nettoyage abrasifs ou de produits de nettoyage chimiques agressifs lors du nettoyage.

Vérifiez régulièrement que les câbles sous tension ne présentent pas de défauts d'isolation, de coupures, de dommages causés par des rongeurs, d'usure due aux intempéries et que toutes les connexions sont bien serrées et exemptes de corrosion. Vérifiez régulièrement que la surface des panneaux solaires est exempte de fissures et qu'aucun composant n'est manquant ou défectueux. Pour des performances optimales, veillez à ce que le panneau solaire soit exempt de saletés et de sources d'ombrage, telles que la poussière et les feuilles. Rincez les panneaux solaires à l'aide d'un tuyau d'arrosage. Retirez avec précaution les saletés tenaces à l'aide d'un chiffon doux et humide en microfibre ou d'une éponge. Vérifiez de temps en temps que les joints d'étanchéité ne sont pas endommagés.

Pa e Ca5se possi0le Sol5tio propos1e
Be s' stème solaire ne fonctionne pas (aucune puissance en sortie).	Défauts d'isolation( coupures ou conn- ions desserrées au niveau des cbbles sous tension.	> Cérifiez que les cbbles sous ten-sion ne présentent pas de défauts d'isolation( de coupures ou de conn- ions desserrées.> Fetirez le fusible du chargeur sol- laire et vérifiez la tension du pan- neau solaire (Co5) sur le chargeur solaire.> ) i vous ne trouvez pas d’erreur( contactez un agent de service agréé.
	5hargeur solaire défectueu-.	Femplacez le chargeur solaire.
Be s’ stème solaire ne fonctionne pas correctement aucune puissance en sortiej.	Des objets ou saletés obstruent la lu- mière.	> Cérifiez l’absence d’obstructions et assurez-vous que les panneau- solaires ne sont pas obscurcis par des ombres.> Déplacez le véhicule a un endroit plus approprié.> Fetirez toute la poussière.
	) urchauffe des panneau- solaires. Baissez les panneau- solaires refroi- dir.> Déplacez le véhicule a un endroit plus approprié.> * ssurez-vous que la circulation d’air autour des panneau- solaires est suffisante.
	1 n panneau solaire du s’ stème est en panne.	> Fetirez le fusible du chargeur sol- laire et vérifiez la tension du pan- neau solaire (Co5) sur le chargeur solaire.> Cérifiez l’absence de microfissures sur les panneau- solaires.> 5 ontrglez le délaminage du pan- neau solaire.> Femplacez le panneau solaire si né- cessaire.

12 Mise au rebut

Recyclage des emballages : Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Si vous souhaitez mettre le produit au rebut, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin d'être informé des réglementations liées au traitement des déchets. Le produit peut être mis au rebut gratuitement.

Si le produit contient des piles non remplaçables, des batteries ou des sources lumineuses rechargeables, vous n'avez pas besoin de les retirer avant de les mettre au rebut.

13 Garantie

La période de garantie légale s'applique. Si le produit s'avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

• une copie de la facture avec la date d'achat
• un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

14 Caractéristiques techniques

1461 CDS-Power

Système solaire

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Fendement nominal G6 pJ	1.0 00 10/0
Fendement quotidien G6 hOjour	520 11/0 4 0 13/0
Cavec supports de montage de toit latérau- J	1//4HS 5.0HS 00Hmm- M% 1.0 5D) 1200HS 000HS 00Hmm- M% 10 5D) Dimensions GB S 7 S T J
	8g.à la pageO
7anneau solaire M%) M 1.0 5D)- M%) M 1.0 5D) M%) M 10 5D)- M%) M 10 5D)
5hargeur solaire ) 5..0 ) 5/30
7oids sans cbbles] 11(1Hkg 1(1Hkg	15(/Hkg . 0(. Hkg
	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
5 ontrgle0certification	CE

Panneau solaire

	MT SM 130 CDS MT SM 210 CDS
Fendement nominal Ⓐ6 pJ 1.0 10
Fendement quotidien Ⓐ6 hOjour] 520 4 0
%olérance de puissance U 10%V
5 ourant de court-circuit Ⓐisc] 5(OH* 3(4H*)
%ension de circuit ouvert ⒶCo5] 4(4HC 4(4HC
Aombre de cellules // //
%’ pe de cellule Monocristalline
%empérature normale de fonctionnement de la cellule ⒶAO5%]	/3H°5HU L . H°5
%empérature ambiante L	/0HQ 35H°5
T umidité ambiante ≤ 35%V
Dimensions Ⓐ1 - 7 - TJ	1. 4HS 5.0HS . 5mm	10/0HS 000HS . 5mm
7oids	3(5kg)	1 (5kg)
5 ontrgle Ⓐcertification	CE

Les spécifications sont obtenues dans les conditions de test standard : irradiation 1000 W/m², température du panneau 25°C, AM 1.5.

1462 Black et PowerBlack

146261 Black

Système solaire

	MT-75 MC Slim Short MT-150-2 MCSlim Short		MT 80 MC MT 160-2 MC
Fendement nominal66 pJ	25 150 30 100
Fendement quotidien66 hOjourJ	. 00 000 . 0 0/0
Cavec supports de mon-tage de toit latérau-J	1. 0HS . . 5HS 00Hmm	- M% 25 M5 ) lim 1120HS /50HS 00Hmm - M% 30 M5 Dimensions 3B S 7 S T
	8g.☐ a la page☐0/
7anneau solaire M% ) M 25M5 ) lim ) hort		- M% ) M 25M5 ) lim ) hort	M% ) M 30 M5 - M% ) M 30 M5
5hargeur solaire ) 5 . . 0 ) 5 . . 0
7oids (sans cbbles)	2(3kg)	15kg	3(5kg)	10(/kg)
5ontrgleOcertification	CE
	MT 110 MC MT 220-2 MC MT 140 MC MT 280-2 MC
Fendement nominal66 PJ	110 0 1/0	30
Fendement quotidien66 hOjour]	//0 330 500 11 0
Cavec supports de mon-tage de toit latérau-J	1..5HS 5.0HS 00mm	-M% 110 M5 15.0HS 5.0HS 00mm - M% 1/0 M5 Dimensions GB S 7 S TJ
	8g.1 a la page0/
7anneau solaire M%) M 110 M5 - M%) M 110 M5 M%) M 1/0 M5 - M%) M 1/0 M5
5hargeur solaire) 5..0) 5..0
7oids (sans cbbles)	10( kg	14(4kg	11(0kg (2kg
5ontrgleCertification	CE
	MT 170 MC		MT 340-2 MC
Fendement nominal66 PJ	120		./0
Fendement quotidien66 hOjour]	030		1.00
Dimensions GB S 7 S TJCavec supports de mon-tage de toit latérau-J	1000HS 000HS 00mm		-M% 120 M5
	8g.1 a la page0/
7anneau solaire	M%) M 120 M5		-M%) M 120 M5
5hargeur solaire	) 5/30
7oids (sans cbbles)	1/(1kg		2(2kg
5ontrgleCertification	CE

Panneau solaire

	MT SM 75 MC Slim Short	MT SM 80 MC	MT SM 110 MC	MT SM 140 MC	MT SM 170 MC
Fendement nomi-nal §6 pl	25	30	110	1/0	120
Fendement quot-dien §6 hOjour]	.00	.0	//0	500	030
%olérance de puis-sance	U 10HV
5 ourant de court-circuit §Isc]	/(.2)*	/(2)*	0(0)*	2(5)*	10(.H*
%ension de circuit ouvert §Co5]	1(0°C)	1(0°C)	1(0°C)	/(3°C)	(.°C
Aombre de cel-lules	2	2	2	2	2
% pe de cellule	Monocristalline

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
%empérature nor-male de fonction-nement de la cel-lule [AO5%]		/3°F5·U L .°F5
%empérature am-biante		L/OHQ 35°F5
T umidité ambiante ≤ 35°F
Dimensions 61 - 7- TJ	1 00°S.. 5°S . 5mm	1050°S/50°S . 5mm	1 15°S 5.0°S. 5mm	1 15°S 5.0°S. 5mm	1/30°S000°S . 5mm
7oids 5(4kg O( Hkg 2(0kg 4kg 11( Hkg
5 ontrgleOcertifica-tion		CE

Les spécifications sont obtenues dans les conditions de test standard : irradiation 1000 W/m², température du panneau 25°C, AM 1.5.

146262 PowerBlack

Système solaire

	MT-75 MC-80K Slim Short	MT-150-2 MC-80K Slim Short	MT-100 MC-80K MT-200-2 MC-80K
Fendement nominal 66 pl	25 150 100 00
Fendement quotidien 66 hOjour]	. . 0	000	//0	330
Dimensions GB S 7 S T Javec supports de montage de toit latérau-J	1. 0HS . . 5HS 00mm	- M% 25 M5) lim ) hort	1120HS /50HS 00mm	- M% 30 M5
7anneau solaire	M%) M 25 M5) lim ) hort	- M%) M 25 M5) lim ) hort	M%) M 100 M5	- M%) M 100 M5
5hargeur solaire	) 5. . 0		) 5. . 0
7oids sans cobles]	2(3kg)	15kg	3(5kg)	10(/kg)
5ontrgleOcertification
	MT-130 MC-80K MT-260-2 MC-80K MT-150 MC-80K MT-300-2 MC-80K
Fendement nominal 66 pl	1. 0 00 150 . 00
Fendement quotidien 66 hOjour]	52	11//	000	1. 0
Dimensions GB S 7 S TJavec supports de montage de toit latérau-J	1. . 5HS 5. 0HS 00mm	- M% 1. 0 M5	15. 0HS 5. 0HS 00mm	- M% 150 M5
	8g.0 a la page0/
7anneau solaire	M%) M 1. 0 M5	- M%) M 1. 0 M5	M%) M 150 M5	- M%) M 150 M5

	MT-130 MC-80K MT-260-2 MC-80K MT-150 MC-80K MT-300-2 MC-80K
5 hargeur solaire ) 5..0 ) 5..0
7oids (sans cbbles) 10( kg 14(4kg 11(0kg (2kg
5 ontrgleOcertification	CE
	MT-200 MC-80K MT-400-2 MC-80K
Fendement nominal [6 p]	00 /00
Fendement quotidien [6 hOjour]	330 1200
Cavec supports de montage de toit latérau- J	1000+S 000+S 00+mm - M% 00 M5 Dimensions GB S 7 S TJ
	8g.☐ a la page+O/
7anneau solaire M%) M 120 M5 - M%) M 120 M5
5 hargeur solaire ) 5/30
7oids (sans cbbles) 1/(1kg	2(2kg
5 ontrgleOcertification	CE

Panneau solaire

	MT-SM 75 MC-80 Slim Short	MT SM 100-MC-80	MT SM 130-MC-80	MT SM 150-MC-80	MT SM 200-MC-80
Fendement nomi-nal §6 pJ	25	100	1.0	150	00
Fendement quoti-dien §6 hOjour]	..0	//0	52	000	330
%olérance de puis-sance	U 10V
5 ourant de court-circuit §IscJ	.(5)*	/†*	5(2)* 0(0)*	3(3)*
%ension de circuit ouvert §Co5J	0(40°C)	2(0/°C)	2(/5°C)	2(0/°C)	2(/5°C)
Aombre de cel-lules	30	30	30	30	30
% pe de cellule	Monocristalline
%empérature nor-male de fonction-nement de la cel-lule §AO5%]	/3°5+UL.°5
%empérature am-biante	L/0HQ 35°5
T umidité ambiante	≤ 35°V

	MT-SM 75 MC-80Slim Short	MT SM100-MC-80	MT SM130-MC-80	MT SM150-MC-80	MT SM200-MC-80
Dimensions 61 - 7- TJ	1 00 ± S .5 HS .5 mm	1050 ± S/50HS .5 mm	1 15HS 5.0HS .5 mm	1/10HS 5.0HS .5 mm	1/30HS00HS .5 mm
7oids 5(4)kg O( Hkg	2(0)kg 4Hkg 11( Hkg
5ontrgleOcertifica-tion

Les spécifications sont obtenues dans les conditions de test standard : irradiation 1000 W/m², température du panneau 25°C, AM 1.5.

1463 Chargeur solaire

Pour plus d'informations sur les données techniques du contrôleur de charge solaire, consultez le manuel d'installation et d'utilisation joint ou la version en ligne disponible à l'adresse qr.dometic.com.
