MT 150 MC-80 - Panneau solaire DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque
Marque	Dometic
Modèle	MT 150 MC-80
Puissance nominale (Pmax)	150 W
Tolérance de puissance	±10%
Tension à vide (Voc)	20,4 V
Courant de court-circuit (Isc)	9,0 A
Type de cellules	Monocristallines
Nombre de cellules	30
Dimensions (L x l x H)	1410 x 760 x 35 mm
Poids	11,0 kg
Rendement quotidien moyen	600 Wh/jour
Température de fonctionnement	-40 °C à +85 °C
Humidité ambiante max	95 %
Température normale de fonctionnement (NOCT)	43 °C
Certification	CE
Utilisation prévue	Montage sur toit de caravanes, camping-cars et bateaux
Installation	Fixation par collage sur le toit, sans perçage
Entretien	Nettoyage à l'eau et chiffon doux, inspection régulière des câbles
Sécurité	Couvrir les panneaux lors de l'installation pour éviter les chocs électriques
Accessoires inclus	Supports de montage, bouchon d'obturation, conduit de toit, chargeur solaire, câbles, connecteurs
Garantie	Garantie légale applicable

FOIRE AUX QUESTIONS - MT 150 MC-80 DOMETIC

Comment installer le panneau solaire Dometic MT 150 MC-80 sur le toit de mon camping-car ?

L'installation doit être réalisée par du personnel qualifié. Nettoyez et préparez la surface du toit, appliquez l'activateur et l'apprêt, puis collez les supports de montage et le panneau en suivant les instructions du manuel. Assurez-vous que l'adhésif a complètement durci avant de déplacer le véhicule.

Quelles précautions de sécurité dois-je prendre avant l'installation ?

Avant l'installation, couvrez les panneaux solaires avec un matériau opaque pour éviter la production d'électricité. Ne touchez pas les bornes sous tension. Assurez-vous que le toit est propre et sec. Utilisez uniquement l'adhésif recommandé.

Comment nettoyer le panneau solaire sans l'endommager ?

Nettoyez les panneaux le matin ou en fin d'après-midi lorsqu'ils sont froids. Utilisez un tuyau d'arrosage ou un chiffon doux en microfibre. Évitez les produits abrasifs et les nettoyeurs haute pression.

Que faire si le système solaire ne produit pas d'électricité ?

Vérifiez d'abord les câbles pour des défauts d'isolation ou des connexions desserrées. Contrôlez le fusible du chargeur solaire et la tension du panneau. Si le problème persiste, contactez un agent de service agréé.

Puis-je connecter plusieurs panneaux solaires ensemble ?

Oui, vous pouvez connecter plusieurs panneaux de même type et puissance en parallèle en utilisant un boîtier de raccordement. Respectez les valeurs nominales de courant et de tension du chargeur solaire.

Quelle est la durée de vie du panneau solaire ?

La durée de vie n'est pas spécifiée dans la notice, mais les panneaux solaires monocristallins ont généralement une durée de vie de 25 à 30 ans avec une perte de rendement progressive.

Le panneau solaire est-il étanche ?

Oui, le panneau solaire est conçu pour une utilisation en extérieur et est étanche. Toutefois, assurez-vous que les connexions et le conduit de toit sont correctement scellés.

Puis-je utiliser le panneau solaire par temps nuageux ?

Oui, le panneau produit de l'électricité même par temps nuageux, mais la production est réduite. Plus l'ensoleillement est fort, plus la production est élevée.

Comment entretenir le chargeur solaire fourni ?

Consultez le manuel d'installation et d'utilisation du chargeur solaire fourni. Vérifiez régulièrement les connexions et le fusible. Évitez de dépasser les valeurs nominales.

Où trouver les pièces de rechange ou le service après-vente ?

Pour les pièces de rechange ou le service après-vente, contactez la succursale Dometic de votre pays ou votre revendeur. Vous trouverez les coordonnées sur le site domestic.com/dealer.

MODE D'EMPLOI MT 150 MC-80 DOMETIC

3 ARNIN1 2 Electroc5tio ha7ar8

Signification des symboles.... 43 Consignes de sécurité.... 44

4 Contenu de la livraison..../1

Accessoires..../

Usage conforme..../ Description technique..../ Installation du système solaire..../ Utilisation....00

10 Nettoyage et entretien.... 01

Dépannage....01 Mise au rebut....0 Garantie....0 Caractéristiques techniques....0.

1 Remarques importantes

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions doivent rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com.

2 Signification des symboles

Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger.

DANGER :

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves, voire mortelles.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.

AVIS

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE : Informations complémentaires sur l'utilisation de ce produit.

Respectez également les consignes de sécurité et autres prescriptions fournies par le fabricant du véhicule et par les ateliers agréés.

AVERTISSEMENT : Risque d'électrocution

Les panneaux solaires génèrent du courant continu et sont des sources d'électricité lorsqu'ils sont exposés à la lumière du soleil ou à d'autres sources lumineuses. N'entrez pas en contact avec les parties sous tension du panneau solaire, telles que les bornes, car cela peut provoquer des brûlures, des étincelles et des chocs mortels, que le module soit connecté ou déconnecté. N'installez pas le système solaire lorsque les panneaux solaires sont exposés à la lumière du soleil ou à d'autres sources lumineuses. Couvrez tous les panneaux solaires avec un tissu ou un matériau opaque pour empêcher la production d'électricité lors de l'installation ou de toute intervention sur les panneaux solaires ou les câbles. L'installation et le retrait du système solaire doivent uniquement être réalisés par du personnel qualifié. N'utilisez pas le système solaire si un composant est visiblement endommagé. Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d'éviter tout danger. Seul le personnel qualifié est habilité à réparer le système solaire. Des réparations inadéquates peuvent engendrer des risques considérables. Si vous démontez l'appareil : • Débranchez tous les raccords. • Assurez-vous qu'aucune entrée ou sortie n'est sous tension. Utilisez uniquement les accessoires recommandés par le fabricant. Ne modifiez pas et n'adaptez pas les composants de quelque manière que ce soit.

AVERTISSEMENT : Risque de blessure

Lorsqu'ils sont exposés à la lumière directe du soleil, les panneaux solaires peuvent chauffer jusqu'à une température de 20 °C. Ne touchez pas la surface des panneaux solaires pour éviter les brûlures.

AVERTISSEMENT : Risque pour la santé

Cet appareil peut être utilisé par des enfants âgés de 3 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués. Les appareils électriques ne sont pas des jouets pour enfants. Placez et utilisez l'appareil hors de portée des jeunes enfants. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

AVIS : Risque de dommage

Veillez à ce que d'autres objets ne puissent pas provoquer de court-circuit au niveau des contacts de l'appareil. Assurez-vous que les pôles négatifs et positifs n'entrent jamais en contact. Ne marchez pas et ne vous appuyez pas sur les panneaux solaires. N'appliquez pas de charge excessive sur la vitre ou le panneau arrière des panneaux solaires, car cela pourrait briser les cellules ou provoquer des microfissures. Stockez le système solaire dans un endroit sûr avant le montage ou après le démontage. Protégez les panneaux solaires contre tout risque de chute.

362 Installation de l'appareil en toute sécurité

DANGER : Risque d'explosion

Ne montez jamais l'appareil dans des zones exposées à des gaz et poussières explosifs.

AVERTISSEMENT : Risque de blessure

Si vous installez le système solaire sur un toit :

• Ne procédez pas à l'installation et au montage en cas de vents forts.
• Protégez-vous, ainsi que les autres personnes, des risques de chutes. Évitez toute chute d'objets. Sécurisez la zone de travail de sorte qu'aucune autre personne ne puisse être blessée.

AVIS : Risque de dommage

Les panneaux solaires mal montés peuvent se détacher et tomber. N'utilisez pas de silicone ni aucun autre type d'adhésif que celui qui est fourni ou recommandé pour garantir une adhérence optimale.

363 Consignes de sécurité relatives au raccordement électrique de l'appareil

AVERTISSEMENT : Risque d'électrocution

Seul le personnel spécialisé est habilité à effectuer l'installation, en respectant les directives nationales. Tout raccordement incorrect risquerait d'entraîner de graves dangers. Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité. Utilisez uniquement les sections de câble recommandées. Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot. Des câbles compressés peuvent entraîner des blessures mortelles.

AVIS : Risque d'endommagement

Ne dépassez pas les valeurs nominales de courant et de tension du chargeur solaire. Installez uniquement des panneaux solaires jusqu'à la puissance nominale maximale du chargeur solaire utilisé. Si votre système solaire dépasse ces valeurs nominales, contactez votre revendeur pour obtenir un chargeur solaire adapté. Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles. Ne placez pas les câbles de 0 ^PC et la ligne de courant continu de 1 ^PC dans la même conduite. Ne posez pas le câble sans le serrer ou en le pliant fortement. Fixez les câbles solidement. Ne tirez pas sur les câbles.

Utilisation de l'appareil et du site

DANGER : Risque d'électrocution

Ne touchez pas les câbles dénudés à mains nues.

AVERTISSEMENT : Risque de blessure

Au début de chaque trajet et à intervalles réguliers pendant chaque trajet, vérifiez que les panneaux solaires sont bien fixés au toit. Un panneau solaire mal monté peut tomber pendant le trajet et blesser d'autres usagers de la route.

ATTENTION : Risque d'explosion

N'utilisez pas l'appareil dans les conditions suivantes :

• à proximité de vapeurs agressives,
• à proximité de matériaux inflammables,
• dans les zones présentant un risque d'explosion.

AVIS : Risque d'endommagement

Évitez les chocs et les vibrations importants pendant la conduite.

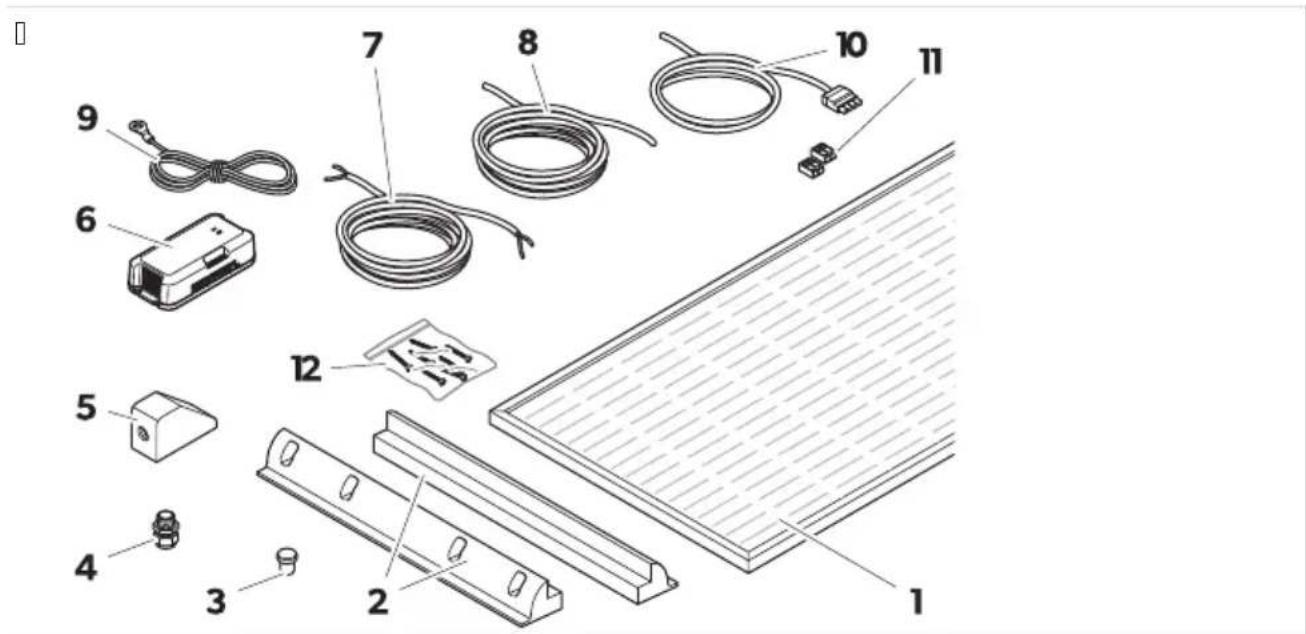

Contenu de la livraison

1 E1 7 anneau solaire

EE

E2) support de montage de 1

4 EE

3 Bouchon d'obturation 1

4 Faccord de câble 1

FR...

KII me t Descriptio Q5a titl
5 5 onduite de toit 1
6 5 hargeur solaire 1
7 5 bble e- térieur G - 4 mmHl 1
8 5 bble intérieur G P-P4 mmHl 1
9 5 apteur de température 1
10 Lit de cbbles, BB 1
11 5 connecteur 6 * GO
		10 E12 Cis * 6 0-* -. (4) .
		0 EE
K Manuel d'installation et d'utilisation 6 numérique uniquementl		1
K Bref manuel d'installation et d'utilisation		1
K Instructions de montage et de sevice du chargeur solaire		1
E	CDS-Power'i e-A M% 130 5D) (M% 210 5D)
	Blac9'i e-A M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
	Power-Blac9'i e-A M% 75 M5-30L) lim) hort(M% 100 M5-30L(M% 130 M5-30L(M%) 150 M5-30L(M% 200 M5-30L
EE	CDS-Power'i e-A M% 260-2 5D) (M% 420-2 5D)
	Blac9'i e-A M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
	Power-Blac9'i e-A M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L(M% 260-2 M5-30L(M% 300-2 M5-30L(M% 400-2 M5-30L

5 Accessoires

Disponibles en accessoires, non compris dans la livraison :

DI si! atio	NL 8’article
Dometic %ouch Displa’ %D 3.	40 001. 2

6 4sa! e co forme

Ce système solaire est conçu pour convertir la lumière du soleil en courant continu afin de recharger des batteries rechargeables de 1 C dans les véhicules ou les bateaux pendant la conduite, ou de les alimenter en tension d'entretien pour la production d'électricité. La batterie peut également être utilisée pour fournir une source d'alimentation stable aux appareils connectés à celle-ci.

Ce système solaire est adapté à ce qui suit :

• Le montage dans des caravanes ou camping-cars • Utilisation stationnaire ou mobile
• Conditions de fonctionnement extrêmes (expéditions) • Vitesse du vent jusqu'à / km/h

Ce système solaire n'est pas adapté à ce qui suit :

Fonctionnement sur secteur - applications portables

La tension de sortie des panneaux solaires connectés ne doit pas dépasser le rendement maximal spécifié pour le chargeur solaire.

Le produit convient uniquement à l'usage et à l'application prévus (conformément au présent manuel d'instructions).

Le manuel fournit les informations nécessaires à l'installation et à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraîneront des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d'une installation, d'un montage ou d'un raccordement incorrect, y compris d'une surtension
• d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
• de modifications apportées au produit sans autorisation explicite du fabricant
• d'usages différents de ceux décrits dans ce manuel

Dometic se réserve le droit de modifier l'apparence et les spécifications produit.

Description technique

Les supports de montage de toit latéraux sont collés au toit du véhicule sans perçage. Les panneaux solaires sont vissés sur les supports de montage de toit latéraux et peuvent être remplacés.

Le câblage vers l'intérieur est acheminé à travers une conduite de toit étanche et sous pression.

Le système solaire peut être étendu en ajoutant d'autres panneaux solaires de même puissance. Les panneaux solaires peuvent être connectés l'un à l'autre via un boîtier de raccordement.

Le chargeur solaire est connecté entre les panneaux solaires et les batteries du véhicule pour garantir un courant de charge adapté et protéger les batteries contre les surtensions et les décharges profondes.

Installation du système solaire

AVERTISSEMENT : Risque d'électrocution

Couvrez complètement tous les panneaux solaires avec un matériau opaque pendant l'installation pour empêcher la production d'électricité.

AVIS : Risque de dommage matériel

Assurez-vous que le boîtier de raccordement et le conduit de toit sont correctement scellés et que le conduit de toit est bien collé au toit afin qu'aucune humidité ne puisse s'infiltrer dans le boîtier de raccordement ou à travers le toit.

8.6.1 Emplacement de montage

Lors de la sélection de l'emplacement de montage, respectez les consignes suivantes :

• La surface de montage doit être plane et suffisamment stable pour supporter le panneau solaire.
• Assurez-vous que la surface de montage est composée de matériaux qui résistent aux températures élevées générées par le panneau solaire.
• Assurez-vous que les dimensions de la surface de montage sont suffisantes.
• Assurez-vous qu'il y ait suffisamment d'espace pour accéder aux panneaux solaires et aux autres composants en vue d'une maintenance ultérieure.
• Veillez à ne pas obstruer les ouvertures de ventilation existantes sur le véhicule.

• Assurez-vous que les ouvertures de ventilation existantes sur le véhicule et la ventilation arrière du panneau solaire ne sont pas obstruées.
• L'ombrage peut réduire les performances du système solaire. Assurez-vous que les composants (tels que les climatiseurs ou les antennes satellites extérieures) ne projettent aucune ombre sur les panneaux solaires.
• Choisissez un endroit exposé à la lumière directe du soleil pour des performances optimales.
• Placez plusieurs panneaux solaires aussi près que possible les uns des autres.
• Ne collez pas les panneaux solaires ou les conduites de toit sur des surfaces caoutchoutées par des bordures extérieures, car l'adhérence de la colle n'est pas garantie.
• Ne collez pas les supports de montage de toit latéraux ou les conduites de toit sur des surfaces caoutchoutées par des bordures extérieures, car l'adhérence de la colle n'est pas garantie.

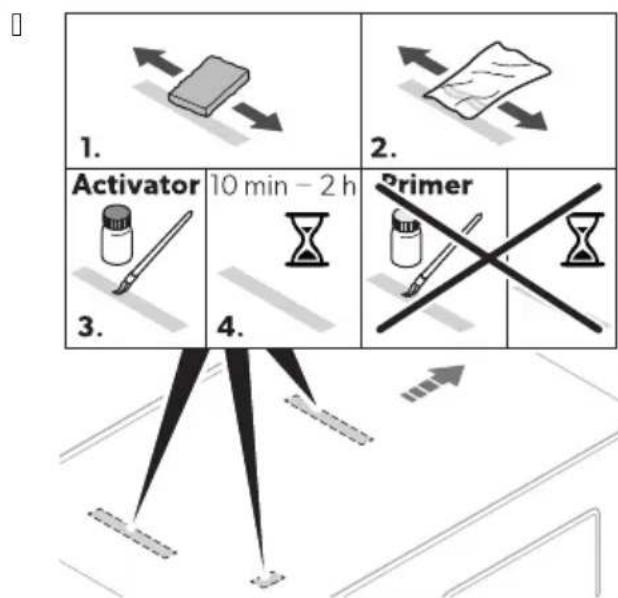

Préparation au montage

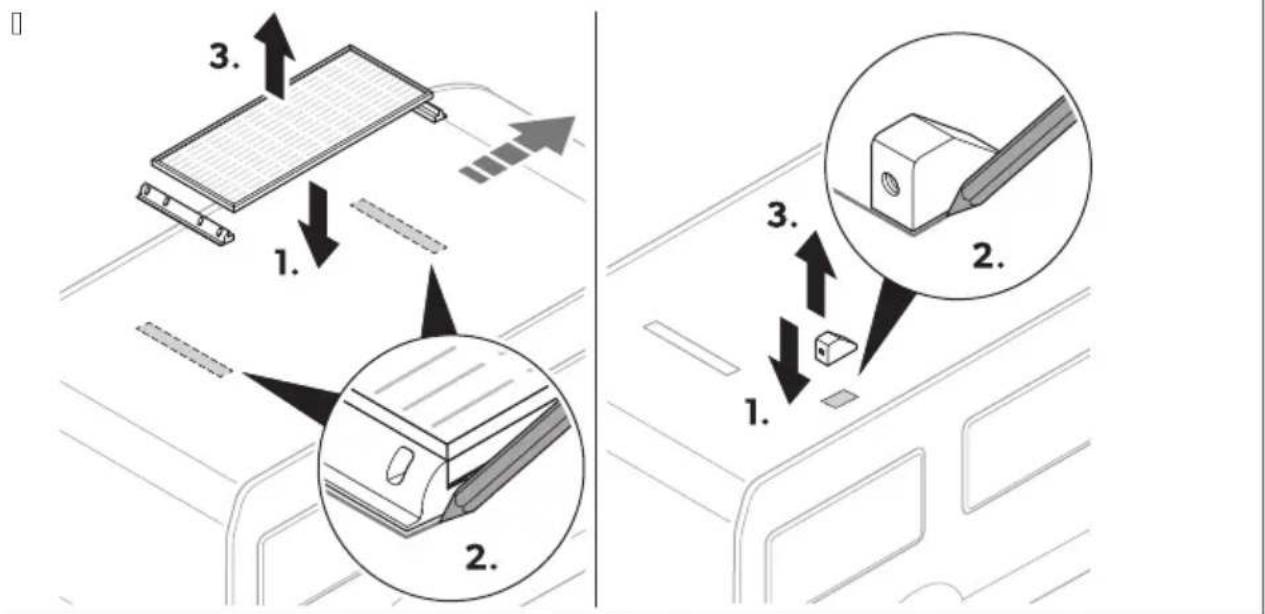

1. Repérez les surfaces de collage.

2. Poncez les surfaces de collage sur le véhicule à l'aide d'un tampon abrasif.

3. Nettoyez les surfaces de collage sur le véhicule.

1. 4. Appliquez l'activateur sur la surface de collage et laissez sécher pendant 10 min à 1 h.

5. Poncez les surfaces de collage sur les supports de montage de toit latéraux et la conduite de toit avec une texture abrasive.

6. Nettoyez les surfaces de collage sur les supports de montage de toit latéraux et la conduite de toit. 7. Appliquez l'activateur sur les surfaces de collage et laissez sécher pendant 10 min à 1 h. 8. Appliquez l'apprêt sur les surfaces de collage et laissez sécher pendant 10 min à 4 h. 9. Dénudez les extrémités de câble comme suit :

• Câble extérieur 11 mm (4 mm²)
• Câble intérieur 11 mm (4 mm²)

Lors du raccordement du panneau solaire, tenez compte des consignes suivantes :

• Obstruez la sortie de câble inutilisée sur le boîtier de raccordement 611 à l'aide du bouchon d'obturation 621. Utilisez uniquement les bornes extérieures du boîtier de raccordement.

• Connectez uniquement des panneaux solaires de même type et de même capacité.
• Connectez deux panneaux solaires sur le boîtier de raccordement le plus proche de la conduite de toit.

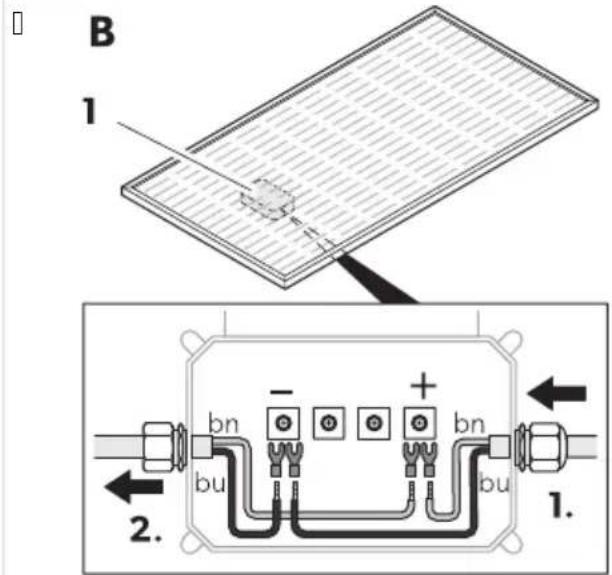

Connectez le panneau solaire comme suit :

Connectez le câble extérieur au boîtier de raccordement.

Connectez plusieurs panneaux solaires en parallèle :

• Connectez les pôles positifs l'un à l'autre.
• Connectez les pôles négatifs l'un à l'autre.

AVERTISSEMENT : Risque de blessure

Utilisez une colle appropriée (par exemple, 3M™-VHB™). N'utilisez pas de silicone. Ne déplacez pas le véhicule tant que l'adhésif n'est pas complètement sec pour vous assurer que les composants sont solidement fixés au toit du véhicule. Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

AVIS : Risque de dommage

Avant de commencer à percer, assurez-vous qu'aucun câble électrique ou autre élément du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.

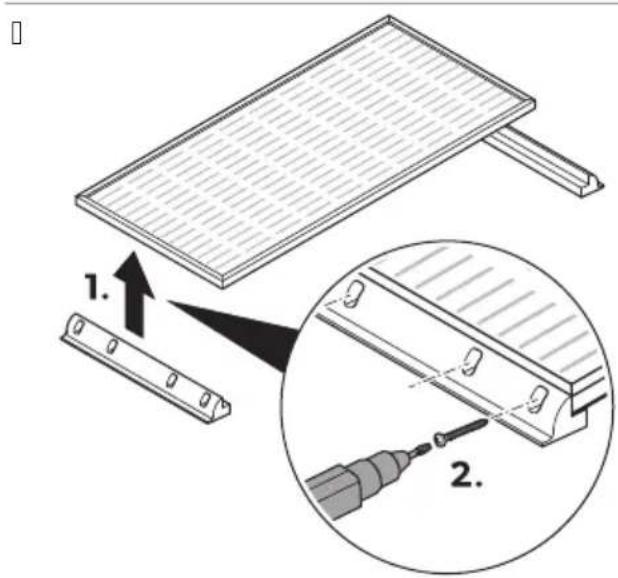

1. Choisissez les supports de montage de toit latéraux sur le panneau solaire.

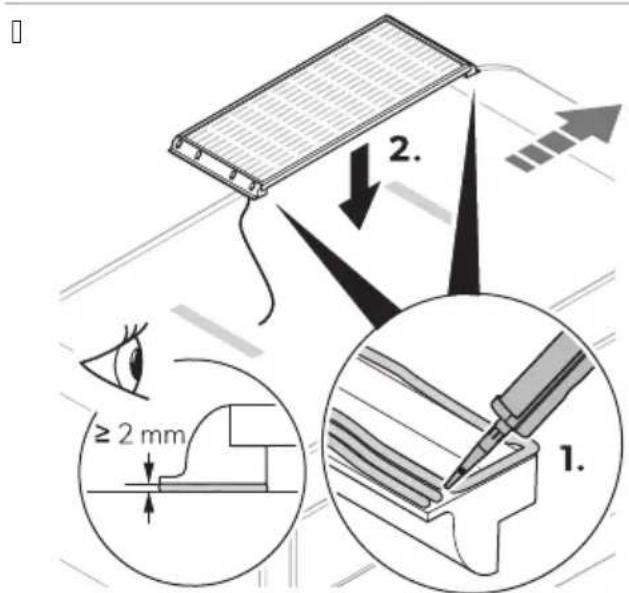

Appliquez de l'adhésif sur les supports de montage de toit latéraux du panneau solaire (voir figure 2, page 2/2(1)).

Placez le panneau solaire sur la surface de collage préparée sur le véhicule (voir figure 2, page 2/2(2)). 4. Appuyez légèrement sur les supports de montage de toit latéraux pour les appliquer contre la surface de collage, afin de vous assurer qu'ils sont bien en place.

AVIS : Risque d'endommagement

N'appuyez pas trop fort sur la surface du panneau solaire.

N'appliquez pas de pression au centre du panneau solaire.

Maintenez le panneau solaire en place (par exemple avec des poids ou du ruban adhésif) jusqu'à ce que l'adhésif ait complètement durci pour vous assurer que le panneau solaire repose fermement sur la surface du véhicule.

REMARQUE : Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

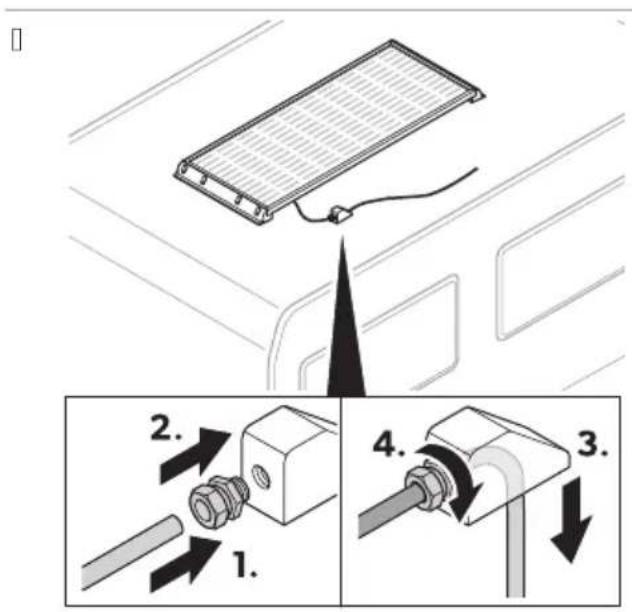

1. Acheminez le câble de connexion du boîtier de raccordement à travers le presse-étoupe (voir figure 2, page 2/3(1)).

1. Acheminez le câble de connexion à travers le presse-étoupe et la conduite de toit (voir figure 3, page 2/3(2)).
2. Fixez le presse-étoupe sur la conduite de toit (voir figure 2, page 2/3(3)). Respectez la longueur de câble nécessaire pour l'acheminement et le raccordement du câble.

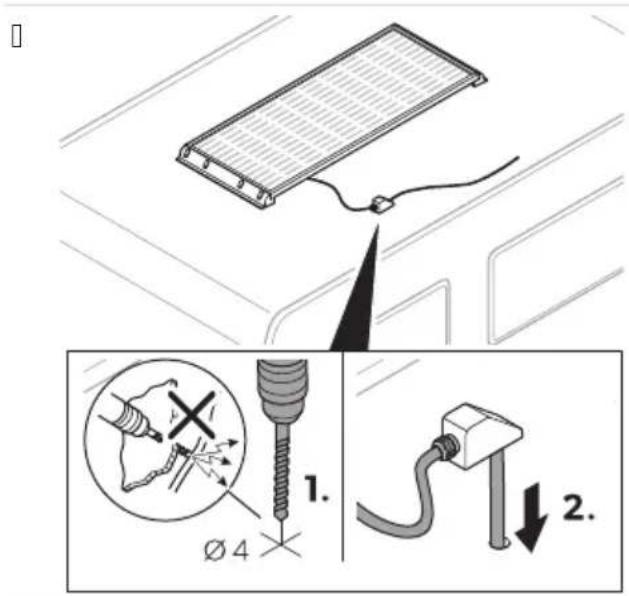

3. Percez un trou dans la surface du véhicule pour faire passer le câble de connexion (voir figure 20, page 2/3(1)).

1. Cheminez le câble de connexion à travers le trou pré-percé à l'intérieur du véhicule (voir figure Pa, page 3(21)).

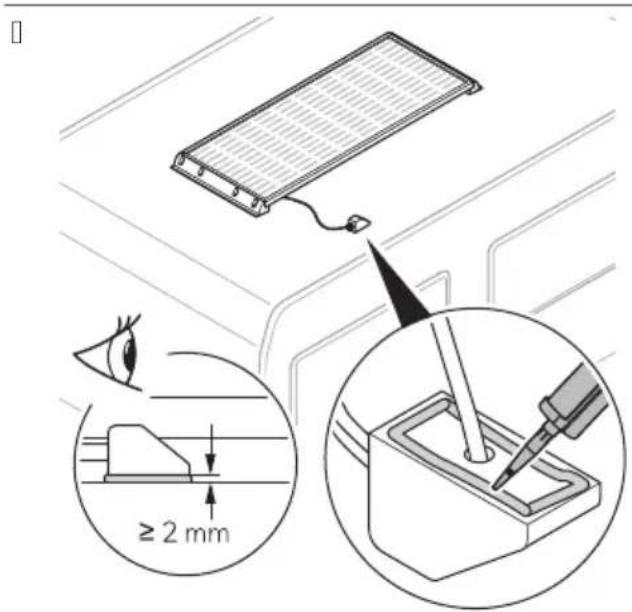

2. Appliquez de l'adhésif à l'arrière de la conduite de toit.

1. Placez la conduite de toit sur la surface de collage préparée du véhicule.

REMARQUE : Montez la conduite de toit dans le sens de déplacement du véhicule pour éviter toute contrainte liée au vent et à la pluie sur le presse-étoupe.

1. Fixez la conduite de toit par exemple avec du ruban adhésif jusqu'à ce que l'adhésif ait complètement séché pour vous assurer que la conduite de toit repose fermement sur la surface du véhicule.

REMARQUE : Respectez les instructions du fabricant sur les temps de durcissement de l'adhésif utilisé.

REMARQUE :

La longueur du câble doit être aussi réduite que possible.

Reliez le câble extérieur au câble intérieur à l'emplacement approprié à l'aide d'un connecteur (voir figure 26, section GO §11).

bk noir

rd rouge

bn marron

bleu

866 Co e. io 85 char! e5r solaire

Pour plus d'informations sur l'installation du contrôleur de charge solaire, consultez le manuel d'installation et d'utilisation joint ou la version en ligne, disponible à l'adresse qr.dometic.comNbf| 'wD

AVERTISSEMENT 2

Respectez également les instructions et les consignes de sécurité pour tous les autres composants utilisés dans le système solaire.

9 4tilisatio

Pour une utilisation optimale du système solaire, notez ce qui suit :

La quantité d'électricité produite par le système solaire diffère en fonction de l'intensité du rayonnement solaire pendant la journée. Plus le système solaire est exposé à la lumière du soleil, plus la production d'électricité est importante.

La quantité d'électricité produite est affectée par les conditions suivantes :

• Temps nuageux
• Variations saisonnières du rayonnement solaire • Variations de l'angle du soleil
• Ombrage ou salissure du système solaire

Plus les panneaux solaires chauffent, plus les performances du système solaire diminuent. Assurez une ventilation adéquate et évitez l'exposition aux rayonnements solaires excessifs.

10 Nettoyage et entretien

AVERTISSEMENT 2 Risque d'électrocution

Une vitre de panneau solaire brisée peut provoquer des chocs électriques ou un incendie. Les panneaux ne peuvent pas être réparés et doivent être remplacés immédiatement. Contacter un agent de service agréé.

ATTENTION : Risque de blessure

Laissez le panneau solaire refroidir avant de le nettoyer afin d'éviter toute brûlure ou détérioration du panneau solaire en raison de différences de température excessives. Nettoyez les panneaux solaires tôt le matin, en fin d'après-midi ou par temps nuageux (lorsque la lumière du soleil est faible et que les panneaux solaires sont plus froids).

AVIS : Risque de dommage

Ne nettoyez pas les panneaux solaires avec un appareil haute pression. N'utilisez pas d'objets pointus ou durs, de produits de nettoyage abrasifs ou de produits de nettoyage chimiques agressifs lors du nettoyage.

Vérifiez régulièrement que les câbles sous tension ne présentent pas de défauts d'isolation, de coupures, de dommages causés par des rongeurs, d'usure due aux intempéries et que toutes les connexions sont bien serrées et exemptes de corrosion. Vérifiez régulièrement que la surface des panneaux solaires est exempte de fissures et qu'aucun composant n'est manquant ou défectueux. Pour des performances optimales, veillez à ce que le panneau solaire soit exempt de saletés et de sources d'ombrage, telles que la poussière et les feuilles. Rincez les panneaux solaires à l'aide d'un tuyau d'arrosage. Retirez avec précaution les saletés tenaces à l'aide d'un chiffon doux et humide en microfibre ou d'une éponge. Vérifiez de temps en temps que les joints d'étanchéité ne sont pas endommagés.

11 Dépannage

Pa e Ca5se possi0le Sol5tio propos1e
Be s’ stème solaire ne fonctionne pas caucune puissance en sortiel.	Défauts d’isolation( coupures ou conn- ions desserrées au niveau des cbbles sous tension.	> Cérifiez que les cbbles sous ten-sion ne présentent pas de défauts d’isolation( de coupures ou de conn- ions desserrées.

FR...

Pa e Ca5se possi0le Sol5tio propos1e
		> Fetirez le fusible du chargeur sol- laire et vérifiez la tension du pan- neau solaire (Co5) sur le chargeur solaire.> ) i vous ne trouvez pas d’erreur( contactez un agent de service agréé.
	5 hargeur solaire défectueu-.	Femplacez le chargeur solaire.
Be s’ stème solaire ne fonctionne pas correctement aucune puissance en sortiel.	Des objets ou saletés obstruent la lu- mière.	> Cérifiez l’absence d’obstructions et assurez-vous que les panneau- solaires ne sont pas obscurcis par des ombres.> Déplacez le véhicule a un endroit plus approprié.> Fetirez toute la poussière.
	) urchauffe des panneau- solaires. Baissez les panneau- solaires refroi- dir.> Déplacez le véhicule a un endroit plus approprié.> * ssurez-vous que la circulation d’air autour des panneau- solaires est suffisante.
	1 n panneau solaire du s’ stème est en panne.	> Fetirez le fusible du chargeur sol- laire et vérifiez la tension du pan- neau solaire (Co5) sur le chargeur solaire.> Cérifiez l’absence de microfissures sur les panneau- solaires.> 5 ontrglez le délaminage du pan- neau solaire.> Femplacez le panneau solaire si né- cessaire.

12 Mise au rebut

Recyclage des emballages : Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Si vous souhaitez éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé pour connaître les réglementations relatives au traitement des déchets. Le produit peut être mis au rebut gratuitement.

Si le produit contient des piles non remplaçables, des batteries ou des sources lumineuses rechargeables, vous n'avez pas besoin de les retirer avant de les mettre au rebut.

13 Garantie

La période de garantie légale s'applique. Si le produit s'avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

• une copie de la facture avec la date d'achat
• un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

14 Caractéristiques techniques

1461 CDS-Power' i e

Système solaire

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Fendement nominal66 pl	1.0 00 104	0
Fendement quotidien66 hNjourl	/20 1140 4 0	1340
Dimensions GB S 7 S T(avec supports de mon-tage de toit latérau-1	1444°S /. 0°S 00 mm	- M% 1.0 5D)	1200°S 000°S 00 mm - M% 10 5D)
	8g.à la page 3 O.
7anneau solaire M%) M 1.0 5D) - M%) M 1.0 5D) M%) M 10 5D) - M%) M 10 5D)
5hargeur solaire ) 5..0) 5430
7oids (sans coblesl	11(1 kg	1(1 kg	1/(4 kg . 0(. kg

	MT SM 130 CDS MT SM 210 CDS
Fendement nominal 66 pl 1. 0 10
Fendement quotidien 66 hNjourl /20 4 0
%olérance de puissance U 10 V
5 ourant de court-circuit Iscl /(O * 3(4 *
%ension de circuit ouvert Co5l 4(4 C 4(4 C
Aombre de cellules 44 44
%' pe de cellule Monocristalline
%empérature normale de fonctionnement de la cellule AO5%I	43 °5'U K. °5
%empérature ambiante K	40°Q 3/ °5
T umidité ambiante ≤ 3/ V
Dimensions 61 - 7 - T1	1. 4PS /. 0PS . / mm	1040PS 000PS . / mm
7oids	3(/ kg)	1 (/ kg)
5 ontrgleNcertification	CE

Les spécifications sont obtenues dans les conditions de test standard de la norme IEC 61215 : Irradiation 1000 W/m², température du panneau 25 °C, AM 1.5.

1462 Black' i e

MT 75 MC Slim Short MT 75 MC-80K Slim Short MT 80 MC MT 100 MC-80K MT 110 MC MT 130 MC-80K MT 140 MC MT 140 MC-80K MT 170 MC MT 200 MC-80K

Système solaire

	MT-75 MC Slim Short	MT-150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Fendement nominal6 pl	2/ 1/0 30 100
Fendement quotidien6 hNjourl	.00 000 . 0 040
Dimensions GB S 7 STlCavec supports de mon-tage de toit latérau-l	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim	1120°S 4/0°S 00 mm	- M% 30 M5
7anneau solaire M%) M 2/M5 ) lim ) hort		- M%) M 2/M5 ) lim ) hort	M%) M 30 M5 - M%) M 30 M5
5hargeur solaire ) 5 . . 0) 5 . . 0
7oids §ans coblesl	2(3 kg	1/ kg	3(/ kg	10(4 kg
5ontrgleNcertification
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Fendement nominal6 pl	110	0	140	30
Fendement quotidien6 hNjourl	440 330 /00	11 0
Dimensions GB S 7 STlCavec supports de mon-tage de toit latérau-l	1. . /°S /. 0°S 00 mm	- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
7anneau solaire	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
5hargeur solaire ) 5 . . 0) 5 . . 0
7oids §ans coblesl	10( kg	14(4 kg	11(0 kg	(2 kg
5ontrgleNcertification
	MT 170 MC		MT 340-2 MC
Fendement nominal6 pl	120		. 40
Fendement quotidien6 hNjourl	030		1. 00
Dimensions GB S 7 STlCavec supports de mon-tage de toit latérau-l	1000°S 000°S 00 mm		- M% 120 M5
7anneau solaire	M%) M 120 M5		- M%) M 120 M5
5hargeur solaire	) 5430
7oids §ans coblesl	14(1 kg		2(2 kg

	MT 170 MC MT 340-2 MC
5 ontrgleNcertification	CE

Panneau solaire

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
Fendement nomi- nal 36 pl	2/ 30 110 140 120
Fendement quoti- dien 66 hNjourl	.00 . 0 440 /00 030
%olérance de puis- sance	U 10 V
5 ourant de court- circuit 3lscl	4(. 2 *	4(2 *	0(0 *	2( / *	10(. *
%ension de circuit ouvert 3Co5l	1(0 C	1(0 C	1(0 C	4(3 C	(. C
Aombre de cel- lules	2 2 2	2 2
%' pe de cellule	Monocristalline
%empérature nor- male de fonction- nement de la cel- lule 3AO5%l	43 °5'UK . °5
%empérature am- biante	K 40°Q 3/ °5
T umidité ambiante	≤3/ V
Dimensions 0 - 7 - TI	1 00°S . ./PS . / mm	10/0°S 4/0°S . / mm	1 1/°S /. 0°S . / mm	1 1/°S /. 0°S . / mm	1430°S 000°S . / mm
7oids	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
5 ontrgleNcertifica- tion	CE

Les spécifications sont obtenues dans les conditions de test standard de la norme IEC 61215 : Irradiation 1000 W/m², température du panneau 25 °C, AM 1.5.

Système solaire

	MT-75 MC-80K Slim Short	MT-150-2 MC-80K Slim Short	MT-100 MC-80K	MT-200-2 MC-80K
Fendement nominal €6 pl	2/	1/0	100	00
Fendement quotidien €6 hNjourl	. . 0	000	440	330

	MT·75 MC-80K Slim Short	MT·150-2 MC-80K Slim Short	MT·100 MC-80K MT·200-2 MC-80K
Cavec supports de montage de toit latérau-1	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim ) hort	1120°S 4/0°S 00 mm	- M% 30 M5 Dimensions GB S 7 S T I
	8g.10 a la page30/
7anneau solaire M%) M 2/ M5 ) lim ) hort		- M%) M 2/ M5 ) lim ) hort	M%) M 100 M5 - M%) M 100 M5
5hargeur solaire ) 5..0 ) 5..0
7oids Sans ciblesl	2(3 kg)	1/ kg	3(/ kg)	10(4 kg)
5ontrgleNcertification	CE

	MT·130 MC-80K MT·260-2 MC-80K MT·150 MC-80K MT·300-2 MC-80K
Fendement nominal66 pl	1.0 00 1/0 . 00
Fendement quotidien66 hNjourl	/2 1144 000	1. 0
Dimensions GB S 7 S T1Cavec supports de mon-tage de toit latérau-l	1. . /PS /. 0°S 00 mm	- M% 1. 0 M5 1/. 0PS /. 0PS 00 mm	- M% 1/0 M5
	8g.☐ a la page 3 O/
7anneau solaire	M%) M 1. 0 M5 - M%) M 1. 0 M5 M%) M 1/0 M5 - M%) M 1/0 M5
5hargeur solaire ) 5.. 0 ) 5.. 0
7oids 3sans cbblesl	10( kg	14(4 kg 11(0 kg	(2 kg
5ontrgleNcertification	CE

	MT-200 MC-80K	MT-400-2 MC-80K
Fendement nominal6 pl	00	400
Fendement quotidien6 hNjourl	330	1200
Dimensions 6B S 7 S T Icavec supports de montage de toit latérau- l	1000°S 000°S 00 mm	- M% 00 M5
	8g. à la page 3 O/
7anneau solaire	M%) M 120 M5	- M%) M 120 M5
5hargeur solaire	) 5430
7oids sans coblesl	14(1 kg	2(2 kg
5ontrgleNcertification	CE

Panneau solaire

	MT-SM 75 MC-80 Slim Short	MT SM 100-MC-80	MT SM 130-MC-80	MT SM 150-MC-80	MT SM 200-MC-80
Fendement nomi-nal 66 pl	2/ 100 1. 0 1/0 00
Fendement quoti-dien 66 hNjourl	.. 0 440 /2 000 330
%olérance de puis-sance	U 10 V
5 ourant de court-circuit %Iscl	./ *	4 *	/(2 *	0(0 *	3(3 *
%ension de circuit ouvert %Co5l	0(40 C	2(04 C	2(4/ C	2(04 C	2(4/ C
Aombre de cel-lules	30 30 30 30 30
%’ pe de cellule Monocristalline
%empérature nor-male de fonction-nement de la cel-lule %AO5%l	43 °5/U K. °5
%empérature am-biante	K 40°Q 3/ °5
T umidité ambiante ≤ 3/ V
Dimensions 0 - 7 - T l	1 00%S . . /%S . / mm	10/0%S 4/0%S . / mm	1 1/PS /. 0%S . / mm	1410%S /. 0%S . / mm	1430%S 000%S . / mm
7oids	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
5 ontrgleNcertifica-tion	CE

Les spécifications sont obtenues dans les conditions de test standard de 1000 W/m² : irradiation 1000 W/m², température du panneau 25 °C, masse d'air 1,5.

1464 Chargeur solaire

Pour plus d'informations sur les données techniques du contrôleur de charge solaire, consultez le manuel d'installation et d'utilisation joint ou la version en ligne, disponible à l'adresse qr.dometic.com/be-cd.
