Produkttype	Fotovoltaisk solpanel
Mærke	Dometic
Model	MT 150 MC-80
Nominel effekt (Pmax)	150 W
Effekttolerance	±10%
Åben kredsløbsspænding (Voc)	20,4 V
Kortslutningsstrøm (Isc)	9,0 A
Celletype	Monokrystallinske
Antal celler	30
Mål (L x B x H)	1410 x 760 x 35 mm
Vægt	11,0 kg
Gennemsnitligt dagligt udbytte	600 Wh/dag
Driftstemperatur	-40 °C til +85 °C
Maks. omgivelsesfugtighed	95 %
Normal driftstemperatur (NOCT)	43 °C
Certificering	CE
Forventet brug	Montering på tag af campingvogne, autocampere og både
Installation	Fastgørelse ved limning på taget, uden boring
Vedligeholdelse	Rengøring med vand og blød klud, regelmæssig inspektion af kabler
Sikkerhed	Dæk panelerne under installation for at undgå elektrisk stød
Medfølgende tilbehør	Monteringsbeslag, afdækningsprop, taggennemføring, solcellelader, kabler, stik
Garanti	Gældende lovmæssig garanti

Ofte stillede spørgsmål - MT 150 MC-80 DOMETIC

Hvordan installerer jeg solpanelet Dometic MT 150 MC-80 på taget af min autocamper?

Installationen skal udføres af kvalificeret personale. Rengør og forbered tagoverfladen, påfør aktivator og primer, og lim derefter monteringsbeslagene og panelet i henhold til manualens anvisninger. Sørg for, at limen er helt hærdet, før køretøjet flyttes.

Hvilke sikkerhedsforanstaltninger skal jeg tage før installationen?

Før installationen skal solpanelerne dækkes med et uigennemsigtigt materiale for at forhindre elproduktion. Rør ikke ved spændingsførende terminaler. Sørg for, at taget er rent og tørt. Brug kun den anbefalede lim.

Hvordan rengøres solpanelet uden at beskadige det?

Rengør panelerne om morgenen eller sidst på eftermiddagen, når de er kolde. Brug en haveslange eller en blød mikrofiberklud. Undgå slibende produkter og højtryksrensere.

Hvad gør jeg, hvis solsystemet ikke producerer elektricitet?

Kontrollér først kablerne for isolationsfejl eller løse forbindelser. Kontrollér solcelleladerens sikring og panelspændingen. Hvis problemet fortsætter, kontakt en autoriseret servicerepræsentant.

Kan jeg tilslutte flere solpaneler sammen?

Ja, du kan tilslutte flere paneler af samme type og effekt parallelt ved hjælp af en samledåse. Overhold solcelleladerens nominelle strøm- og spændingsværdier.

Hvad er solpanelets levetid?

Levetiden er ikke specificeret i vejledningen, men monokrystallinske solpaneler har generelt en levetid på 25 til 30 år med et gradvist effekttab.

Er solpanelet vandtæt?

Ja, solpanelet er designet til udendørs brug og er vandtæt. Sørg dog for, at forbindelserne og taggennemføringen er korrekt forseglet.

Kan jeg bruge solpanelet i overskyet vejr?

Ja, panelet producerer elektricitet selv i overskyet vejr, men produktionen er reduceret. Jo stærkere sollys, desto højere produktion.

Hvordan vedligeholder jeg den medfølgende solcellelader?

Se installations- og brugsanvisningen til den medfølgende solcellelader. Kontrollér regelmæssigt forbindelserne og sikringen. Undgå at overskride de nominelle værdier.

Hvor finder jeg reservedele eller kundeservice?

For reservedele eller kundeservice, kontakt Dometic-afdelingen i dit land eller din forhandler. Du finder kontaktoplysningerne på domestic.com/dealer.

BRUGSANVISNING MT 150 MC-80 DOMETIC

4 Beveringsomfang....112 / %ilbehor....113 0 Lorrekt brug....113 2 %eknisk beskrivelse....114 3 Installation af solcelles' stemet....114 4 Betjening....10 10 Fengoring og vedligeholdelse....1 2 11 1 dbedring af fejl....1 2 1 BortskaDelse.... 1 3 1. Garanti....1 3 14 %ekniske data.... 1 4

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger skal opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisningerne, retningslinjerne og advarslerne grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor.

FARE

Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

ADVARSEL

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

FORSIGTIG

Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.

VIGTIGT

Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

BEMO RK) yderligere informationer om betjening af produktet.

3 Si99erhe8she vis i ! er

Overhold også sikkerhedshenvisningerne og bestemmelser, der er udstedt af køretøjsproducenten og autoriserede værksteder.

361 1 r5 8lP !! e 8e si99erhe8

ADVARSEL: Fare for elektrisk stød

Solpaneler genererer jævnstrøm og er elektricitetskilder, når de udsættes for sollys eller andre lyskilder. Du må ikke berøre spændingsførende dele på solpanelet, som f.eks. klemmerne, da det kan medføre forbrændinger, gnister og dødeligt elektrisk stød, uanset om modulet er tilsluttet eller afbrudt. Du må ikke installere solcellesystemet, når solpanelerne udsættes for sollys eller andre lyskilder. Dæk alle solpaneler til med et opakt klæde eller materiale for at undgå, at der produceres elektricitet, når solpanelerne installeres, eller der arbejdes på dem. Solcellesystemet må kun installeres og repareres af fagfolk. Solcellesystemet må ikke anvendes, hvis en komponent er synligt beskadiget. Hvis dette apparats strømkabel er beskadiget, skal det udskiftes af producenten, en servicerepræsentant eller en tilsvarende uddannet person for at forhindre farer. Solcellesystemet må kun repareres af fagfolk. Ukorrekte reparationer kan medføre betydelige farer. Hvis du afmonterer apparatet: • Bryd alle forbindelser. - Kontrollér, at der ikke findes spænding på nogen af ind- og udgangene. Anvend kun tilbehør, der anbefales af producenten. Ingen af komponenterne må på nogen måde ændres eller tilpasses.

ADVARSEL: Fare for forbrændinger

Når solpaneler udsættes for direkte sollys, kan de varme op til en temperatur på op til 20°C. Undlad at komme i kontakt med solpanelernes overflade for at undgå forbrændinger.

ADVARSEL: Sikkerhedsfare

Dette apparat kan anvendes af børn over 3 år og personer med reducerede fysiske, sansemæssige eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer. El-apparater er ikke legetøj: Opbevar og anvend apparatet uden for meget unge børns rækkevidde. Børn skal overvåges for at sikre, at de ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

VI1 TI1 T2 Fare for beskadigelse

Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter. Kontrollér, at de negative og positive poler aldrig kommer i kontakt med hinanden. Du må ikke træde på eller læne dig mod solpanelerne. Udsæt ikke solpanelernes glas eller bagpanel for kraftig belastning, da dette kan ødelægge celler eller forårsage mikrorevner. Opbevar solcellesystemet et sikkert sted før monteringen eller afmonteringen. Beskyt solpanelerne mod at vælte eller falde ned.

362 Sikkerhedsinstruktioner ved installation af apparatet

FARE: Eksplosionsfare

Montér aldrig apparatet i områder, hvor der er fare for en gas- eller støveksplosion.

ADVARSEL: Fare for ulykker

Hvis du installerer solcellesystemet på et tag:

• Du må ikke foretage installationen og monteringen i kraftig vind.
• Beskyt dig selv og andre personer mod at falde ned. Sørg for, at eventuelle genstande falder ned. Sørg for at sikre arbejdsområdet, så ingen personer kan komme til skade.

ADVARSEL: Fare for beskadigelse

Ikke korrekt monterede solpaneler kan blive løse og falde ned. Du må ikke bruge silikone eller andre klæbemidler end det, der medfølger eller anbefales, med henblik på at sikre optimal klæbeevne.

3.6.3 Sikkerhed ved elektrisk tilslutning af apparatet

ADVARSEL: Fare for elektrisk stød

Den elektriske installation må kun tilsluttes af fagfolk i henhold til de nationale forskrifter. Ved ukorrekt tilslutning kan der opstå betydelige farer. Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde. Overhold de anbefalede kabeltværsnit. Før kablerne, så de ikke kan blive beskadiget af døre eller hjelmen. Løse ledninger kan føre til livsfarlige ulykker.

ADVARSEL: Fare for beskadigelse

Du må ikke overskride mærkestrømmen og -spændingen for solcelleladeren. Installér kun solpaneler op til den anvendte solcelleladers mærkeeffekt. Hvis dit solcellesystem overskrider disse mærkeværdier, skal du kontakte din forhandler med henblik på en egnet solcellelader. Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter. Træk ikke DC-netledningen og AC-jævnstrømsledningen sammen i den samme ledningskanal (tomme rør). Før ikke ledningerne løst eller med skarpe knæk. Fastgør kablerne sikkert. Træk ikke i kablerne.

3.6.4 Sikkerhed ved afledning af apparatet

FARE: Fare for elektrisk stød

Tag aldrig fat i uisolerede ledninger med bare hænder.

ADVARSEL: Fare for ulykker

Kontrollér, at solpanelerne sidder sikkert fast på taget for hver kørsel og regelmæssigt under hver tur. Et ukorrekt monteret solpanel kan falde ned under turen og kvæste andre trafikanter.

Fare for eksplosion

Du må ikke anvende apparatet under følgende betingelser:

• i nærheden af aggressive dampe - i nærheden af brændbare materialer • i områder med eksplosionsfare

Fare for beskadigelse

6) Enhed til solcelleladning 1

7) Indendørskabel 6 - 4 mm² 1

8) Indendørskabel 0 - 4 mm² 1

9) Temperaturføler

1

10) BB-kabelspæt

1

11) MC4-stik

12) Skrue 6 x 0 - x (4).

10 E

Artikel Beskrivelse Antal

Monterings- og betjeningsvejledning (kun digital)

Kort installations- og betjeningsvejledning

Monterings- og betjeningsvejledning til solcellelader

CDS Power 'i eA M% 130 5D) (M% 210 5D)

Blac9'i eA

M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5

PowerOlac9li eA

M% 75 M5-30L ) lim ) hort(M% 100 M5-30L (M% 130 M5-30L (M%) 150 M5-30L (M% 200 M5-30L

CDS Power 'i eA M% 260-2 5D) (M% 420-2 5D)

Blac9'i eA

M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5

Power0lac9li eA

M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L (M% 260-2 M5-30L (M% 300-2 M5-30L (M% 400-2 M5-30L

Løse dele som tilbehør er ikke indeholdt i leveringsomfanget.

Bete! else Art6 r6
Dometic %ouch Displa' %D 3. 40 001. 2

Solpanelsystemet er beregnet til at omforme sollys til jævnstrøm (DC) til at oplade genopladelige 12 V-batterier i køretøjer eller både under kørsel/sejlads eller forsyne dem med en vedligeholdelsesspænding med henblik på elektricitetsgenerering. Batteribanken kan desuden anvendes som en stabil elektricitetsforsyning til at anvende 12 V-forsynede apparater, der er tilsluttet batteriet.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt montering eller forbindelse, inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

Tagmonteringsstøtterne i siden kan fastgøres på køretøjets tag uden at bore. Solcellepanelerne skrues fast på tagmonteringsstøtterne på siden og kan udskiftes.

Bedningsforingen i det indvendige rum fores igennem en tæt kabelrende og vandtæt tagkanal.

Solcellesystemet kan udvides med flere solpaneler med samme effekt. De enkelte solpaneler kan forbindes med hinanden i en samleboks. Solcelleladeren er tilsluttet mellem solpanelerne og køretøjsbatterierne for at sikre den korrekte ladestrøm for batterierne og for at beskytte batterierne mod spænding og dyb afladning.

8 Installation af solcellesystemet

ADVARSEL: Fare for elektrisk stød

Dæk alle solpaneler helt med et opakt materiale under installationen for at undgå, at der genereres elektricitet.

ADVARSEL: Fare for personskade

Kontrollér, at samleboksen og tagkanalen er tætnet korrekt, og at tagkanalen er limet fast på taget, så der ikke kan trænge fugtighed ind i samleboksen eller gennem taget.

8.6.1 Montering

- Du må ikke lime solpanelerne eller tagkanalerne på gummierede overflader (f.eks. udvendige lister), da det ikke kan garanteres, at limen klæber sikkert nok på disse.

- Du må ikke lime tagmonteringsstøtterne i siden eller tagkanalerne på gummierede overflader (f.eks. udvendige lister), da det ikke kan garanteres, at limen klæber sikkert nok på disse.

8.6.2 Forberedelse af installation

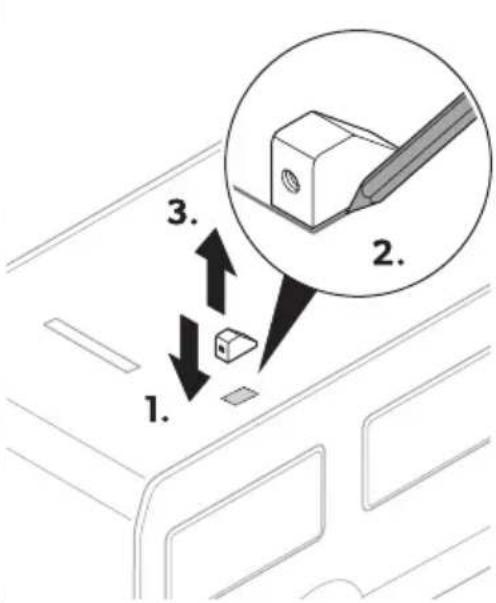

1. Markér klæbefladerne.

□

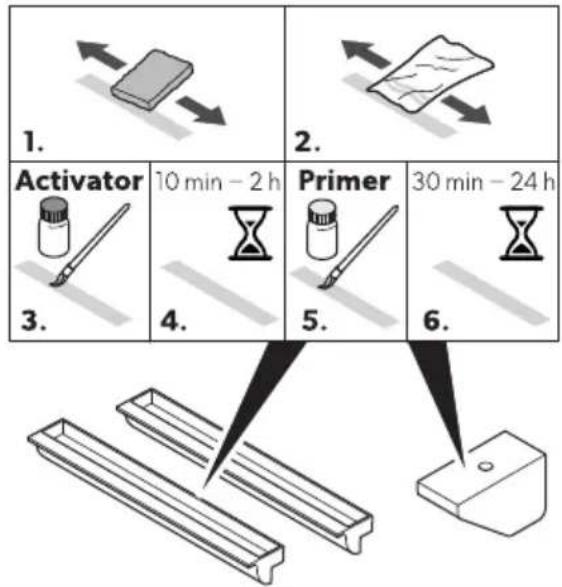

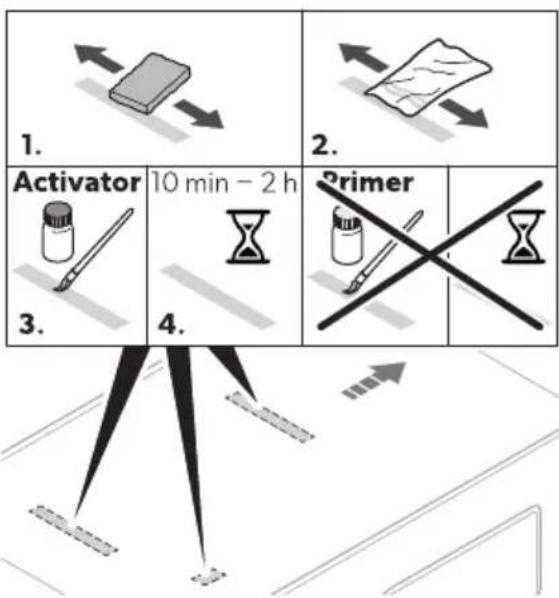

Slib klæbefladerne på køretøjet med slibende mece. □

Rens klæbefladerne på køretøjet. 4. Påfør aktivatoren på klæbefladen og lad den tørre i 10 minutter. 5. Slib klæbefladerne på tagmonteringsstøtterne på siden og tagkanalen med slibende mece.

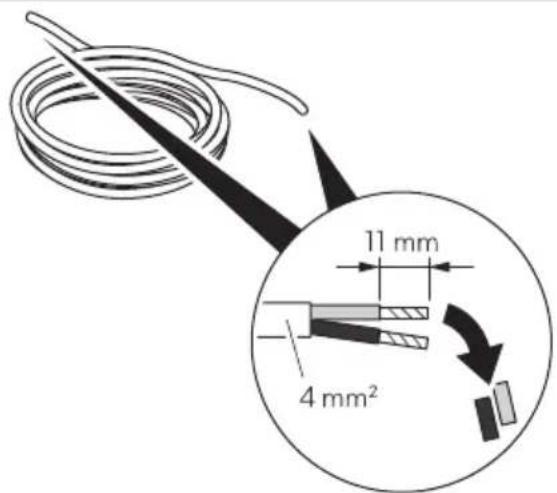

• 1 indendørskabel 11 mm 64 mmHl • Indendørskabel 11 mm 64 mmHI

863 Tilslutning af solpanelet

Overhold følgende anvisninger, når du tilslutter solpanelet:

• Sørg for at tætne den ubrugte kabeludgang på samleboksen (61l) med blindproppen (62l). - Brug kun de rigtige klemmer på samleboksen. - Tilslut kun solpaneler af samme type og med samme kapacitet. - Tilslut to solpaneler med samleboksen, der er tættest på tagkanalen.

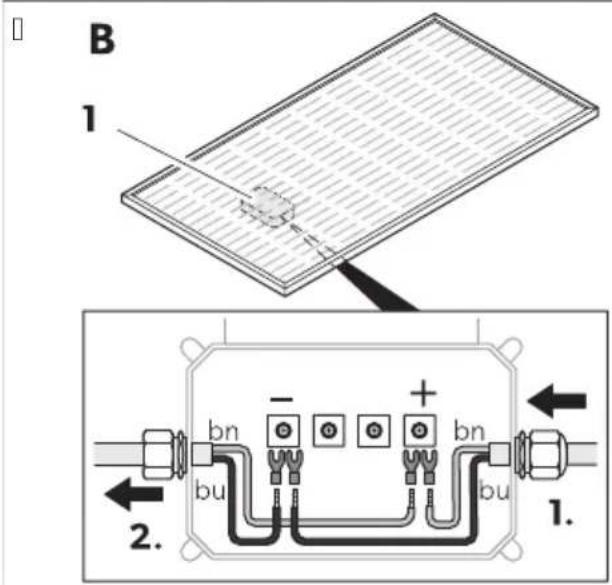

Tilslut udendørskablet til samleboksen.

Tilslut flere solpaneler parallelt:

• Tilslut de positive poler med hinanden. • Tilslut de negative poler med hinanden.

864 Montering af solcellesystemet

ADVARSEL: Fare for elektrisk stød

Brug et egnet klæbemiddel, f.eks. ikaMe-R-//4. Du må ikke bruge silikone. Kør ikke køretøjet, før klæbemidlet er helt tørt, for at sikre, at komponenterne er fastgjort ordentligt til køretøjstaget. Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

VI1 TI1 T2 Fare for elektrisk stød

Før du borer huller, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files.

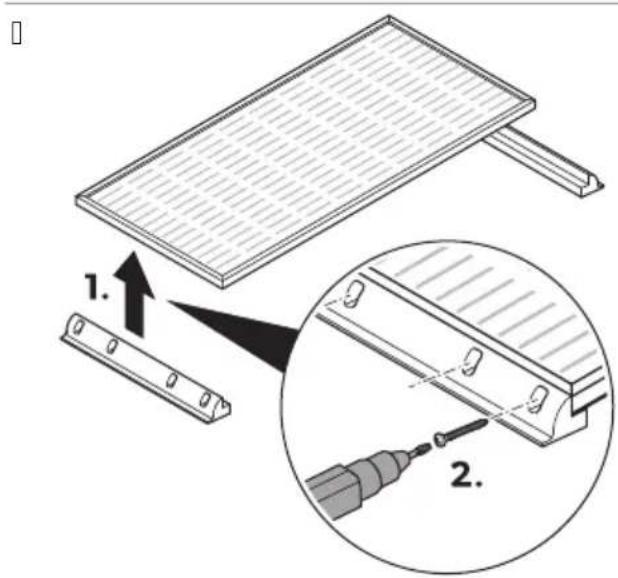

1.) Skru tagmonteringsstøtten fast på siden af solcellepanelet.

Du må ikke trække for hårdt på solpanelets overflade. Du må ikke trække på midten af solpanelet.

Fastgør solcellepanelet (f.eks. med lette vægte eller klæbemiddel) indtil klæbemidlet er helt tørret for at sikre, at solcellepanelet hviler fast på køretøjets overflade.

BEMÆRK: Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

1. Før forbindelseskablet fra samleboksen gennem kabelforskruningen (se fig. på side 14(1)).

1. Før forbindelseskablet fra kabelforskruningen gennem tagkanalen (se fig. på side 14(2)).

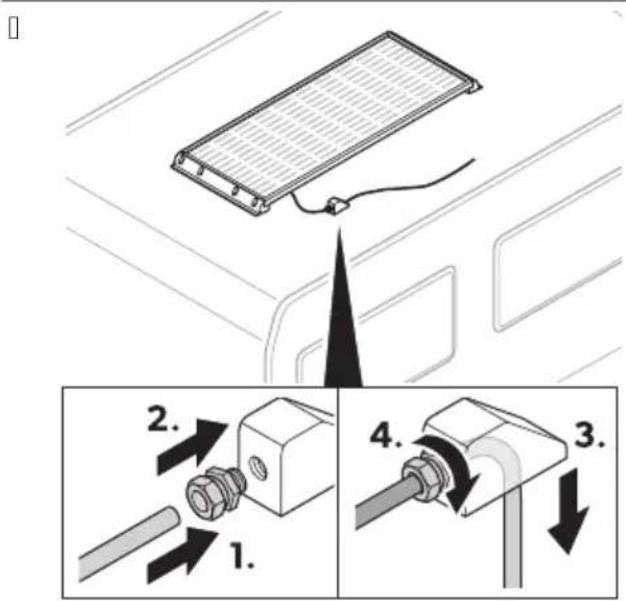

2. Fastgør kabelforskruningen på tagkanalen (se fig. på side 14(3)). Efterlad den nødvendige kabellængde for indføring og tilslutning af kablet.

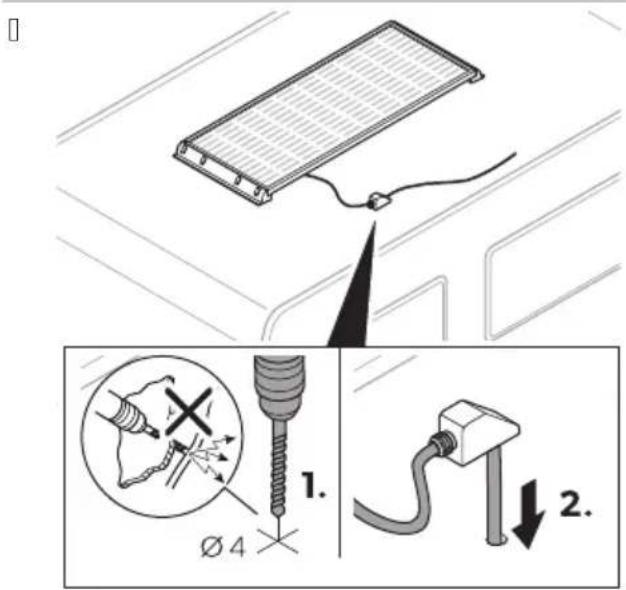

3. Bor et hul i køretøjets overflade til forbindelseskablet (se fig. 20 på side 14(1)).

1. Før forbindelseskablet gennem det tidligere borede hul og ind i køretøjet (se fig. på side 14(2)).
2. Påfør klæbemidlet på bagsiden af tagkanalen.

1. Anbring tagkanalen på den forberedte klæbeoverflade på køretøjet.

BEMÆRK: Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

865 Tilslut ledningen til bilens batteri og til bilens karosseri.

BEMÆRK

Kabellængden bør være så kort som mulig.

Tilslut udendørskablet til indendørskablet på et egnet punkt vha. 6 *GO-stikket 611.

Tilslut i ! af styree he8e til solcellela8 i !

Du kan finde flere oplysninger om installationen af solcelleladeren i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.comNbfj' wD

ADVARSEL

Følg også anvisningerne og sikkerhedsforanstaltningerne for alle andre komponenter, der anvendes i solcellesystemet.

9 Bet:e i !

Vær opmærksom på følgende for at opnå optimal drift af solcellesystemet.

Solcellesystemet genererer forskellige mængder elektricitet afhængigt af mængden af sollys om dagen. Jo mere sollys, der rammer solcellesystemet, desto mere elektricitet genereres.

Mængden af den genererede elektricitet påvirkes af følgende faktorer:

•) k' et vejr •) solstråling afhængigt af årstiden - variationer i indfaldsvinklen for sollys •) skygge på eller tilsmudsning af solcellesystemet

Solcellesystemets ydeevne falder i takt med, at solpanelerne bliver varme. Sørg for tilstrækkelig ventilation, og undgå meget kraftig solstråling.

10 Re ! Qri ! o! ve8li! ehol8else

ADVARSEL Fare for elektrisk stød

Hvis solpanelglasset er ødelagt, er der fare for elektrisk stød eller brand. Disse paneler kan ikke repareres og skal udskiftes med det samme. Kontakt en autoriseret servicerepræsentant.

F, RSI1 TI1 2 Fare for 9vP stelser

Lad solpanelet køle af, før det rengøres, så du undgår forbrændinger eller skader på solpanelet som følge af de meget høje temperaturforskelle. Rengør solpanelerne tidligt om morgenen, sent om eftermiddagen eller på overskyede dage, når der er lavt sollys, og solpanelerne er koldere.

VI1 TI1 T2 Fare for personskade!

Du må ikke rengøre solpanelerne med en højtryksrenser. Anvend ikke skarpe eller hårde genstande, skurende rengøringsmidler eller aggressive kemiske rengøringsmidler under rengøringen.

Kontrollér regelmæssigt spændingsførende kabler for isoleringsfejl, brud, gnaverbid, forvitring, og om alle tilslutninger er spændte og uden korrosion. Kontrollér regelmæssigt solpanelernes overflade for revner og manglende eller defekte komponenter. Hold solpanelet fri for tilsmudsning og skygge, f.eks. støv og blade, for at opnå en maksimal ydeevne. Skyl solpanelerne med en vandslange. Fjern fastsiddende snavs med en blød og fugtig mikrofiberklud eller svamp. Kontrollér af og til tætningen for skader.

11 Reparation af fejl

Fe:l M5li! Rrsa! ’Qs i ! sforsla!
) olcelles’ stemet fungerer ikke €ingen effektudgangl.	Isoleringsfejl( brud eller lose forbindelser pq de spp ndingsforende kabler.	> Lontrollér spp ndingsforende kabler med henblik pq isoleringsfejl( brud eller lose forbindelser.> %rp k sikringen ud af st’ reenheden til solcelleladning( og kontrollér sol-panelspp ndingen ©Co51 pq st’ re-enheden til solcelleladning.> T vis du ikke kan finde fejlen( sq kontakt en autoriseret servicere-prp sentant.
	Defekt i st’ reenhed til solcelleladning.	1 dskift st’ reenheden til solcellelad-ning.

DA....

Fe:l M5li! Rrsa! ’Qs i ! sforsla!
) olcelles’ stemet fungerer ikke korrekt Clav effektudgang!.	Genstande eller snavs blokerer for l’ - set.	> Lontrollér for hindringer( og sorg for( at der ikke er sk’ gge pq solpanelerne.> : l’ t koretojet til et mere egnet sted.> : jern alt snavs.
	Overophedning i solpanelerne. Bad solpanelerne kole af.	> : l’ t koretojet til et mere egnet sted.> ) org for tilstrp kkelig luftcirkulation omkring solpanelerne.
	, t solpanel i rp kken har svigtet. %rp k sikringen ud af st’ reenheden til solcelleladning( og kontrollér sol- panelspp ndingen &Co5l pq st’ re- enheden til solcelleladning.> Lontrollér solpanelerne for mikr- orevner.> Lontrollér solpanelet for afskrp Inin- ger.> l dskift om nodvendigt solpanelet.

12 Bortskaffelse

Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald.

Hvis du vil bortskaffe produktet endeligt, skal du kontakte den nærmeste genbrugsstation eller din faghandel for at få de pågældende forskrifter om bortskaffelse. Produktet kan bortskaffes uden gebyr.

Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskilles, skal du ikke fjerne dem for bortskaffelse.

13 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse.

Copyright. Uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

14 Tekniske data

1461 CDS Power 'i e

Solcellesystem

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominel udgangseffektG6 pl	1.0 00 104 0
Daglig udgangseffektG6 hNdagl	/20 1140 4 0 1340

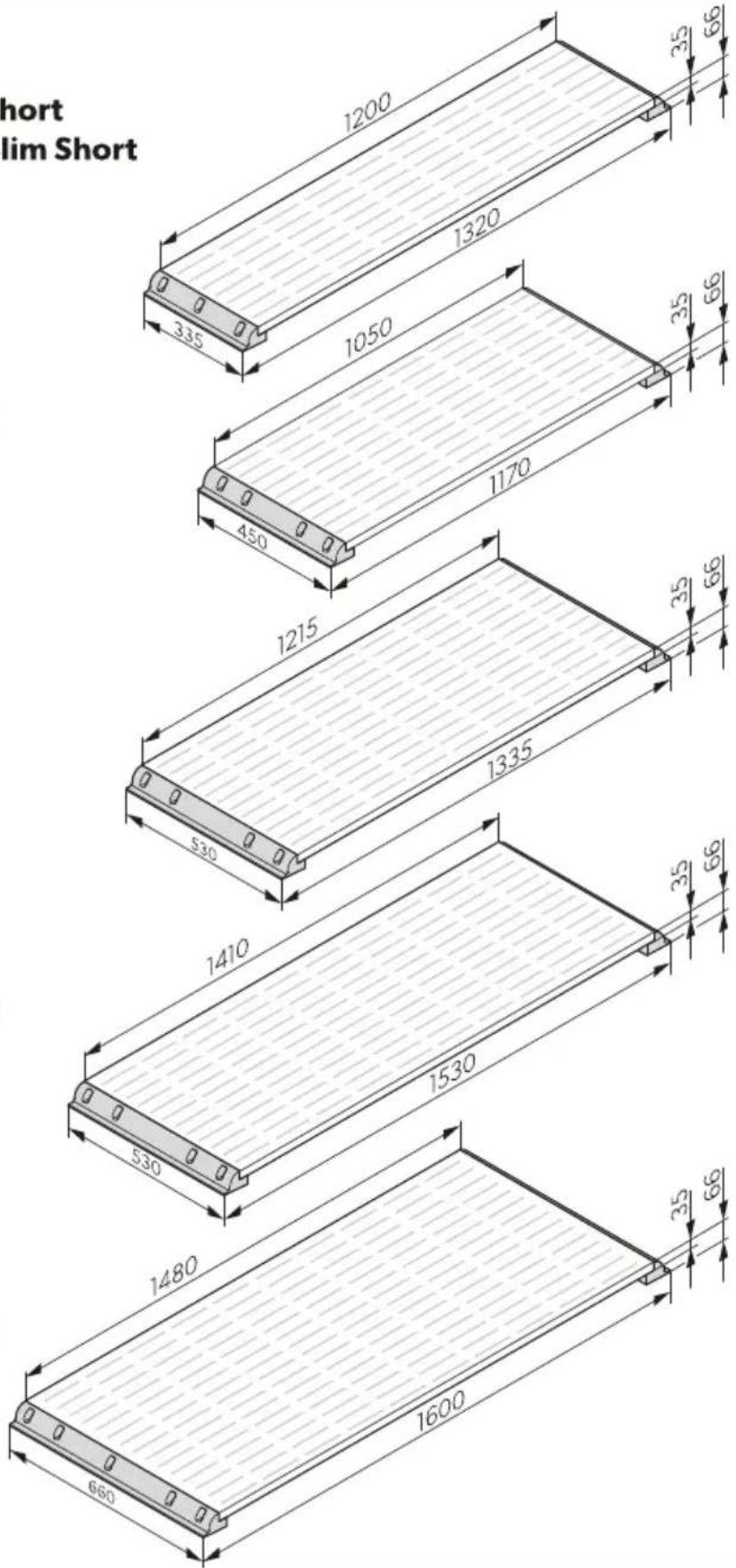

Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1444°S /. 0°S 00 mm	- M% 1.0 5D) 1200°S 000°S 00 mm	- M% 10 5D)
	8g.10 pq side 1 4
) olpanel M%) M 1.0 5D)	- M%) M 1.0 5D) M%) M 10 5D)	- M%) M 10 5D)
) t' reenhed til solcelle-ladning	) 5..0		) 5430
Cp gt Auden kablerl	11(1 kg)	1(1 kg)	1/(4 kg) . 0(. kg
InspektionNcertificering	CE

Solpanel

	MT SM 130 CDS MT SM 210 CDS
Aominel udgangseffekt 66 pl 1. 0	10

DA....

	MT SM 130 CDS MT SM 210 CDS
Daglig udgangseffekt 66 hNdagl /20 4 0
, ffekttolerance U 10 V
Lortslutningsstrom Iscl /(0 * 3(4 *
%omgangsspp nding Co5I 4(4 C 4(4 C
*ntal celler 44 44
5ellet' pe Monokr' stallin
Aormal driftstemperatur for celler AO-5%	43 °5°UK. °5
Omgivelsestemperatur K	40°FQ 3/ °5
1 denomsfugtighed ≤ 3/ V
Mol B S D S T I 1. 4°S /. 0°S . / mm 1040°S 000°S . / mm
Cp gt 3(/ kg)	1 (/ kg
InspektionNcertificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5 6) %5: Irradians 1000 W/m², paneltemperatur 25 °C, AM 1,5.

1462 Black 'i e

□

MT 75 MC Slim Short MT 75 MC-80K Slim Short MT 80 MC MT 100 MC-80K MT 110 MC MT 130 MC-80K MT 140 MC MT 140 MC-80K MT 170 MC MT 200 MC-80K

Solcellesystem

	MT 75 MC Slim Short	MT 150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Aominel udgangseffekt6 pl	2/ 1/0 30 100
Daglig udgangseffekt6 hNdagl	. 00 000 . 0 040
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim	1120°S 4/0°S 00 mm	- M% 30 M5
	8g,1 pq side 1. 1
) olpanel M%) M 2/M5 ) lim ) hort	- M%) M 2/M5 ) lim ) hort	M%) M 30 M5	- M%) M 30 M5
)t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Cuden kablerl	2(3 kg	1/ kg	3(/ kg	10(4 kg
InspektionNcertificering
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominel udgangseffekt6 pl	110	0	140	30
Daglig udgangseffekt6 hNdagl	440 330 /00	11 0
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. . /°S /. 0°S 00 mm	- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
) olpanel	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
)t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Cuden kablerl	10( kg	14(4 kg	11(0 kg	(2 kg
InspektionNcertificering
	MT 170 MC		MT 340-2 MC
Aominel udgangseffekt6 pl	120		. 40
Daglig udgangseffekt6 hNdagl	030		1. 00
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1000°S 000°S 00 mm		- M% 120 M5
) olpanel	M%) M 120 M5		- M%) M 120 M5
)t' reenhed til solcelle-ladning	) 5430
Cp gt Cuden kablerl	14(1 kg		2(2 kg

	MT 170 MC MT 340-2 MC
Inspektion\certificering	CE

Solpanel

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
Aominel udgangseffekt €6 pl	2/30 110 140 120
Daglig udgangseffekt €6 hNdagl	.00.0440 /00 030
, ffekttolerance U 10 V
Lortslutningsstrom €Iscl	4(.2*	4(2*	0(0*	2//*	10(. *
%omgangsspp nding €Co5I	1(0 C	1(0 C	1(0 C	4(3 C	(. C
*ntal celler 2	2 2 2	2
5 ellet' pe	Monokr' stallin
Aormal driftstemperatur for celler CAO5%I	43 °5PU K. °5
Omgivelsestemperatur	K 40°Q 3/°5
I denomsfugtighed	≤3/V
Mql EB S D S T I	1 00°S ./PS ./ mm	10/0°S 4/0°S ./ mm	1 1/°S/.0°S ./ mm	1 1/°S/.0°S ./ mm	1430°S 000°S ./ mm
Cp gt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg
InspektionNcertif- cering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5 6) %5: Irradians 1000 W/m², paneltemperatur 25 °C, AM 1,5.

1463 Powerblack 'i e

Solcellesystem

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominel udgangseffekt €6 pl	2/	1/0	100	00
Daglig udgangseffekt €6 hNdagl	. . 0	000	440	330

DA....

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
tagmonteringsbeslagpq sidenl	1. 0 PS . . / PS 00 mm	- M% 2/ M5) lim ) hort	1120 PS 4/0 PS 00 mm	- M% 30 M5 Mql CB S D S T I Gmed
	8g.Pq side 1. 1
) olpanel M% ) M 2/M5 ) lim ) hort		- M% ) M 2/M5 ) lim ) hort	M% ) M 100 M5	- M% ) M 100 M5
)t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Auden kablerlInspektionNcertificering	2(3 kg	1/ kg	3(/ kg	10(4 kg
	CE

	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominel udgangseffektG6 pl	1.0 00 1/0 . 00
Daglig udgangseffektG6 hNdagl	/2 1144 000	1. 0
Mql SB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. . /?S /. 0?S 00 mm	- M% 1. 0 M5 1/. 0FS /. 0FS 00 mm	- M% 1/0 M5
	8g.31 pq side 1. 1
) olpanel	M%) M 1. 0 M5 - M%) M 1. 0 M5 M%) M 1/0 M5 - M%) M 1/0 M5
) t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Auden kablerl	10( kg	14(4 kg	11(0 kg	(2 kg
InspektionNcertificering	CE

	MT 200 MC-80K	MT 400-2 MC-80K
Aominel udgangseffekt6 pl	00	400
Daglig udgangseffekt6 hNdagl	330	1200
Mql GB S D S T I Cmedtagmonteringsbeslagpq sidenl	1000°S 000°S 00 mm	- M% 00 M5
	8g.∅ pq side 1. 1
) olpanel	M%) M 120 M5	- M%) M 120 M5
) t' reenhed til solcelle-ladning	) 5430
Cp gt Cuden kablerl	14(1 kg	2(2 kg
InspektionNcertificering	CE

Solpanel

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominel udgangseffekt €6 pl	2/ 100 1. 0 1/0 00
Daglig udgangseffekt €6 hNda’l	.. 0 440 /2 000 330
, ffekttolerance U 10 V
Lortslutningsstrom €Iscl	./ *	4 *	/(2 *	0(0 *	3(3 *
%omgangsspp n-ding €Co5l	0(40 C	2(04 C	2(4/ C	2(04 C	2(4/ C
*ntal celler 30 30 30 30 30
5 ellet’ pe Monokr’ stallin
Aormal driftstemperatur for celler €AO5%l		43 °5PUK. °5
Omgivelsestemperatur		K 40°Q 3/ °5
1 denomsfugtighed		≤ 3/ V
Mql EBS D S T l 1 00°S.. /PS . / mm	10/0°S4/0°S . / mm	1 1/PS /. 0°S. / mm	1410°S/. 0°S. / mm	1430°S000°S . / mm
Cp gt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
Inspektionncertificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5 6) %5: Irradians 1000 W/m², paneltemperatur / °C * M 1(/l.

Du kan finde detaljerede oplysninger om solcelleladerens tekniske data i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.com.

Sve s9a

1 Observera.... 1.0

1 Inomhuskabel 6 - 4 mm²

8 Inomhuskabel 6 - 4 mm²

9 Temperaturgivare 1

10 BB kabelsats 1

11 6 * GO-anslutning

12 Skruv *6 0-* -.(4). 10 E

0 EE

SV...

• 1 Inomhuskabel 11 mm Ⓗ4 mm • Inomhuskabel 11 mm Ⓗ4 mm

1. Træk tilslutningskablet fra fordelingsdåsen gennem kabelforskruningen 📄 billede.PD sideP140( 11.

Angiver en farlig situation, som - hvis den ikke undgås - vil føre til alvorlige personskader, eventuelt med døden til følge.

ADVARSEL

Angiver en farlig situation, som - hvis den ikke undgås - kan resultere i alvorlige personskader, eventuelt med døden til følge.

FORSIGTIG

Følg også sikkerhedsregler og vilkår fra køretøjets producent og autoriseret værksted.

361 1 r5 le!! e 8e si99erhet

ADVARSEL Fare for elektrisk stød

Ikke korrekt monterede solcellepaneler kan løsne og falde ned. For at sikre optimalt fæste må der ikke bruges silikone eller andre klæbemidler end dem, der følger med eller er anbefalet.

Rør ikke blanke ledninger med bare hænder.

ADVARSEL Fare for personskader

Tilslutningskabel 6 - 4 mm²

Indendørskabel 0 - 4 mm²

Temperatursensor

1

10, BB-kabelsett

1

11 6 *GO-tilkobling

12 ) krue *6 0-* -.(4].

10 E

0 EE

Solcelleanlegget er ikke egnet til følgende:

• Tronettdri • Bærbar bruk

• Utendørskabel 11 mm (4 mm²) • Innendørskabel 11 mm (4 mm²)

□

Koble utendørskabelen til tilkoblingsboksen.

Koble flere solcellepaneler parallelt:

• Koble plusspolene sammen. • Koble minuspolene sammen.

864 Mo tere solcellea le!! et

ADVARSEL: Fare for personskade
