Produkttype	Monokrystallinsk fotovoltaisk solpanel
Mærke	Dometic
Model	MT 200 MC-80
Nominel effekt (Wc)	200 Wc
Åben kredsløbsspænding (Voc)	22,4 V
Kortslutningsstrøm (Isc)	9,3 A
Typisk dagligt udbytte	330 Wh/dag
Celletype	Monokrystallinske
Antal celler	30
Mål (med beslag)	1430 x 1000 x 35 mm
Vægt	11,0 kg
Driftstemperatur	-40 °C til +85 °C
NOCT-temperatur	43 °C
Maks. omgivende luftfugtighed	95 % HR
Certificeringer	CE
Installation	Tagmontering uden boring (limning)
Laderkompatibilitet	Dometic solcellelader (serie)
Garanti	Lovpligtig
Leveringsindhold	Solpanel, monteringsbeslag, taggennemføring, solcellelader, kabler, manualer
Vedligeholdelse og rengøring	Rengøring med rent vand, undgå slibende produkter, kontroller kabler og tætninger regelmæssigt
Sikkerhed	Elektrisk stødrisiko: Rør ikke ved spændingsførende terminaler, dæk med uigennemsigtigt materiale under montering
Reparationsmuligheder	Ødelagte paneler skal udskiftes; reparation kun af kvalificeret personale

Ofte stillede spørgsmål - MT 200 MC-80 DOMETIC

Hvordan installerer jeg solpanelet på taget?

Installationen udføres ved limning uden boring. Rengør og affedt overfladen, påfør aktivator og derefter primer, lim sidebeslagene og taggennemføringen, og fastgør panelet. Vigtigt: Brug kun den anbefalede lim og overhold tørretiderne (mindst 12 timer før køretøjet flyttes).

Hvad er den maksimale effekt, solcelleladeren kan håndtere?

Den maksimale effekt for solcelleladeren afhænger af modellen. For systemet MT 200 MC-80 understøtter den medfølgende lader (serie MPPT 5430) op til 400 Wc indgang. Overskrid ikke den maksimale nominelle effekt, der er angivet for laderen.

Kan jeg tilslutte flere solpaneler?

Ja, systemet kan udvides. Du kan tilføje paneler med samme effekt og samme type (monokrystallinsk). Tilslut dem parallelt via den medfølgende samledåse. Begrænsning: Overskrid ikke solcelleladerens maksimale effekt.

Hvordan rengør jeg solpanelerne?

Rengør panelerne om morgenen eller sent på eftermiddagen, når de er kolde. Brug en haveslange eller en blød, fugtig mikrofiberklud. Undgå højtryksrensere, slibende produkter og skarpe genstande, der kan ridse overfladen.

Hvad gør jeg ved fejl eller nedsat ydelse?

Kontroller først for skygge, snavs eller overophedning. Inspectér kablerne for isolationsfejl eller løse forbindelser. Test panelets spænding (Voc) med laderen. Hvis problemet fortsætter, kontakt en autoriseret service.

Hvad er driftsbetingelserne?

Omgivelsestemperatur fra -40 °C til +85 °C, relativ luftfugtighed ≤ 95 %. Modstandsdygtig over for frost/tø og vind op til 130 km/t (ifølge manualen). Undgå installation i eksplosionsfarlige områder.

Er det muligt at bruge panelet uden solcellelader?

Nej, solcelleladeren er afgørende for at regulere opladningen og beskytte batterierne mod overspænding og dybdeafladning. Tilslut aldrig panelet direkte til et batteri uden regulator.

Hvad er garantien for produktet?

Den lovpligtige garanti gælder. Ved fejl, kontakt forhandleren eller Dometic-afdelingen i dit land. Gem købskvitteringen og en problembeskrivelse til enhver reklamation.

Er solpanelet kompatibelt med alle batterityper?

Systemet er designet til at oplade 12 V batterier af typen bly-syre, AGM, gel eller lithium (afhængigt af laderen). Kontroller solcelleladerens indstillinger for at tilpasse ladeprofilen til dit batteri.

Hvordan sikrer jeg sikkerheden under installationen?

Afdæk lyset ved at dække panelerne med et uigennemsigtigt stof. Brug isolerende handsker. Rør aldrig ved spændingsførende terminaler. Sørg for, at ingen elkabler beskadiges under boring. Installationen skal udføres af kvalificeret personale.

BRUGSANVISNING MT 200 MC-80 DOMETIC

DA Solcellesystem Monterings- og betjeningsvejledning.... 114

1 Vigtige henvisninger.... 114

Forklaring af symboler....114 Sikkerhedshenvisninger....114

4 Leveringsomfang....112 Tilbehør....113 Korrekt brug....113 Teknisk beskrivelse....114 Installation af solcellesystemet....114 Betjening....10 Rengøring og vedligeholdelse....12 Afhjælpning af fejl....12 Bortskaffelse....13 Garanti....13 Tekniske data....14

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger skal opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisningerne, retningslinjerne og advarslerne grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor.

FARE

Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

ADVARSEL

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

FORSIGTIG

Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.

VIGTIGT

* angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

BEMÆRK: Supplerende informationer om betjening af produktet.

3 Sikkerhedshenvisninger!

Overhold også sikkerhedshenvisningerne og bestemmelser, der er udstedt af køretøjsproducenten og autoriserede værksteder.

3.6.1 Sikkerhedshenvisninger

ADVARSEL: Fare for elektrisk stød

Solpaneler genererer jævnstrøm og er elektricitetskilder, når de udsættes for sollys eller andre lyskilder. Du må ikke berøre spændingsførende dele på solpanelet, som f.eks. klemmerne, da det kan medføre forbrændinger, gnister og dødeligt elektrisk stød, uanset om modulet er tilsluttet eller afbrudt. Du må ikke installere solcellesystemet, når solpanelerne udsættes for sollys eller andre lyskilder. Dæk alle solpaneler til med et opakt klæde eller materiale for at undgå, at der produceres elektricitet, når solpanelerne installeres, eller der arbejdes på dem. Solcellesystemet må kun installeres og repareres af fagfolk. Solcellesystemet må ikke anvendes, hvis en komponent er særligt beskadiget. Hvis dette apparats strømkabel er beskadiget, skal det udskiftes af producenten, en servicerepræsentant eller en tilsvarende uddannet person for at forhindre farer. Solcellesystemet må kun repareres af fagfolk. Ukorrekte reparationer kan medføre betydelige farer. Hvis du afmonterer apparatet: • Bryd alle forbindelser. - Kontrollér, at der ikke findes spænding på nogen af ind- og udgangene. Anvend kun tilbehør, der anbefales af producenten. Ingen af komponenterne må på nogen måde ændres eller tilpasses.

ADVARSEL: Fare for forbrændinger

Når solpaneler udsættes for direkte sollys, kan de varme op til en temperatur på op til 20°C. Undlad at komme i kontakt med solpanelernes overflade for at undgå forbrændinger.

ADVARSEL: Sikkerhedsfare

Dette apparat kan anvendes af børn over 3 år og personer med reducerede fysiske, sensoriske eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer. El-apparater er ikke legetøj. Opbevar og anvend apparatet uden for meget unge børns rækkevidde. Børn skal overvåges for at sikre, at de ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

VIGTIGT: Fare for beskadigelse

Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter. Kontrollér, at de negative og positive poler aldrig kommer i kontakt med hinanden. Du må ikke træde på eller læne dig mod solpanelerne. Udsæt ikke solpanelernes glas eller bagpanel for kraftig belastning, da dette kan ødelægge celler eller forårsage mikrorevner. Opbevar solcellesystemet et sikkert sted før monteringen eller efter afmonteringen. Beskyt solpanelerne mod at vælte eller falde ned.

3.6.2 Sikkerhed ved installation af apparatet

FARE: Eksplosionsfare

Montér aldrig apparatet i områder, hvor der er fare for en gas- eller stoveksplosion.

ADVARSEL: Fare for kvæstelser

Hvis du installerer solcellesystemet på et tag:

• Du må ikke foretage installationen og monteringen i kraftig vind.
• Beskyt dig selv og andre personer mod at falde ned. Sørg for, at eventuelle genstande falder ned. Sørg for at sikre arbejdsområdet, så ingen personer kan komme til skade.

ADVARSEL: Fare for kvæstelser

Ikke korrekt monterede solpaneler kan blive løse og falde ned. Du må ikke bruge silikone eller andre klæbemidler end det, der medfølger eller anbefales, med henblik på at sikre optimal klæbeevne.

3.6.3 Sikkerhed ved elektrisk tilslutning af apparatet

ADVARSEL: Fare for elektrisk stød

Den elektriske installation må kun tilsluttes af fagfolk i henhold til de nationale forskrifter. Ved ukorrekt tilslutning kan der opstå betydelige farer. Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde. Overhold de anbefalede kabeltværsnit. Før kablerne, så de ikke kan blive beskadiget af døre eller hjelmen. Løse ledninger kan føre til livsfarlige kvæstelser.

ADVARSEL: Fare for kvæstelser

Du må ikke overskride mærkestrømmen og -spændingen for solcelleladeren. Installér kun solpaneler op til den anvendte solcelleladers mærkeeffekt. Hvis dit solcellesystem overskrider disse mærkeværdier, skal du kontakte din forhandler med henblik på en egnet solcellelader. Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter. Træk ikke .0FC-netledningen og 1PC-jævnstrømsledningen sammen i den samme ledningskanal eller rør.

Før ikke ledningerne løst eller med skarpe knæk. Fastgør kablerne sikkert. Træk ikke i kablerne.

3.6.4 Sikkerhed ved afværelse af apparatet

FARE: Fare for elektrisk stød

Tag aldrig fat i uisolerede ledninger med bare hænder.

ADVARSEL: Fare for elektrisk stød

Kontrollér, om solpanelerne sidder sikkert fast på taget for hver kørsel og regelmæssigt under hver tur. Et ukorrekt monteret solpanel kan falde ned under turen og kvæste andre trafikanter.

FORSIGTIG: Fare for eksplosion

Du må ikke anvende apparatet under følgende betingelser:

• i nærheden af aggressive dampe - i nærheden af brændbare materialer • i områder med eksplosionsfare

FORSIGTIG: Fare for beskadigelse

6) Tilslutningsenhed til solcelleladning

7) Indendørskabel 6 - 4 mm²

8) Indendørskabel 0 - 4 mm²

9) Temperaturføler

1

10) BB-kabelspæt

1

11) MC4-stik

Arti9el Bes9rivelse A tal

K Monterings- og betjeningsvejledning økun digitall 1

K L ort installations- og betjeningsvejledning 1

K Monterings- og betjeningsvejledning til solcellelader 1

CDS Power 'i eA M% 130 5D) (M% 210 5D)

Blac9'i eA	M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
PowerOlac9li eA	M% 75 M5-30L) lim) hort(M% 100 M5-30L(M% 130 M5-30L(M%) 150 M5-30L(M% 200 M5-30L

CDS Power 'i eA M% 260-2 5D) (M% 420-2 5D)

Blac9'i eA	M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
PowerOlac9li eA	M% 150-2 M5-30L) lim) hort(M% 200-2 M5-30L(M% 260-2 M5-30L(M% 300-2 M5-30L(M% 400-2 M5-30L

Løse dele som tilbehør er ikke indeholdt i leveringsomfanget!

Bete! else Art6 r6
Dometic %ouch Displa' %D 3. 40 001. 2

6 Korrekt brug!

Solpanelet er beregnet til at omforme sollys til jævnstrøm for at oplade genopladelige 12 V-batterier i køretøjer eller både under kørsel/sejlads eller forsyne dem med en vedligeholdelsesopladning med henblik på elektricitetsgenerering. Batteriudtaget kan desuden anvendes som en stabil elektricitetsforsyning til at anvende 12 V-forsynede apparater, der er tilsluttet batteriet.

Det tilsluttede solpanels spændingsudgang må ikke overskride den specificerede maksimale udgangseffekt for solcelleladeren.

Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt montering eller forbindelse inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele (der ikke stammer fra producenten)
• ændringer på produktet uden udtrykkelig tilladelse fra producenten
• brug til andre formål end dem, der er beskrevet i vejledningen.

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

7 Teknisk beskrivelse

Tagmonteringsstøtterne i siden klipses på køretøjets tag uden at bore. Solcellepanelerne skrues fast på tagmonteringsstøtterne på siden og kan udskiftes.

Ledningsføringen i det indvendige rum føres igennem en trækbroende og vandtæt tagkanal.

Solcellesystemet kan udvides med flere solpaneler med samme effekt. De enkelte solpaneler kan forbindes med hinanden i en samleboks. Solcelleladeren er tilsluttet mellem solpanelerne og køretøjsbatterierne for at sikre den korrekte ladestrøm for batterierne og for at beskytte batterierne mod spænding og dybafladning.

8 Installation af solcellesystemet

ADVARSEL: Fare for elektrisk stød

Dæk alle solpaneler helt med et opakt materiale under installationen for at undgå, at der genereres elektricitet.

VIGTIGT: Fare for beskadigelse

Kontrollér, at samleboksen og tagkanalen er tætnet korrekt, og at tagkanalen er limet fast på taget, så der ikke kan trænge fugtighed ind i samleboksen eller gennem taget.

- Du må ikke lime solpanelerne eller tagkanalerne på gummierede overflader, f.eks. udvendige lister, da det ikke kan garanteres, at limen klæber sikkert nok på disse.

- Du må ikke lime tagmonteringsstøtterne i siden eller tagkanalerne på gummierede overflader, f.eks. udvendige lister, da det ikke kan garanteres, at limen klæber sikkert nok på disse.

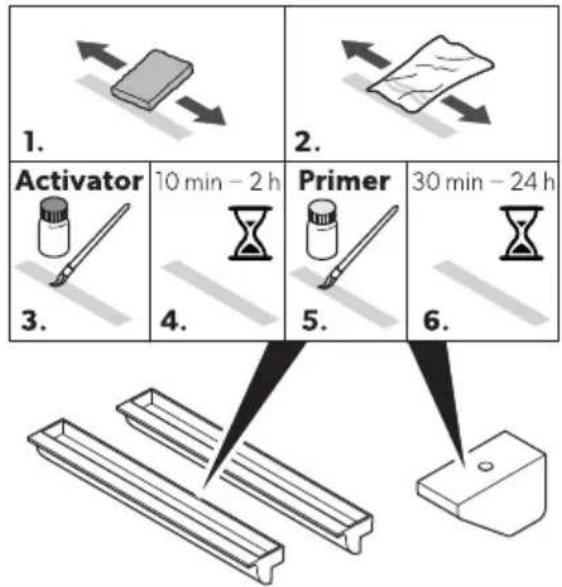

862 Forberedelse af installation

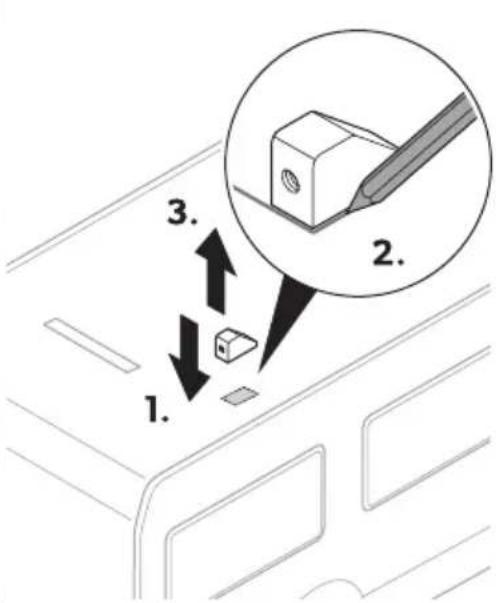

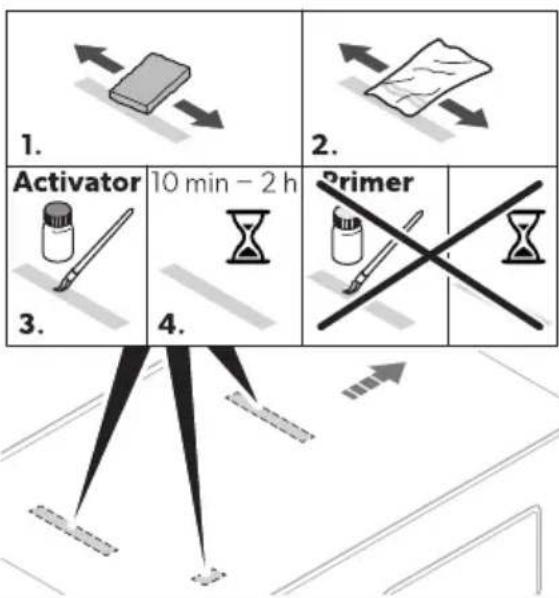

1. Markér klæbeområderne.

□

Slib klæbeområderne på køretøjet med slibende medie. □

Rens klæbeområderne på køretøjet. 4. Påfør aktivatoren på klæbeområdet og lad den tørre i 10 minutter. Slib klæbeområderne på tagmonteringsstøtterne på siden og tagkanalen med slibende medie.

□

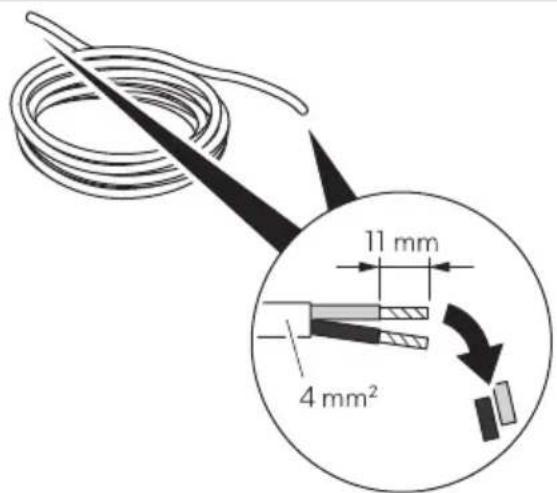

• Indendørskabel 11 mm 64 mmHl • Indendørskabel 11 mm 64 mmHI

□

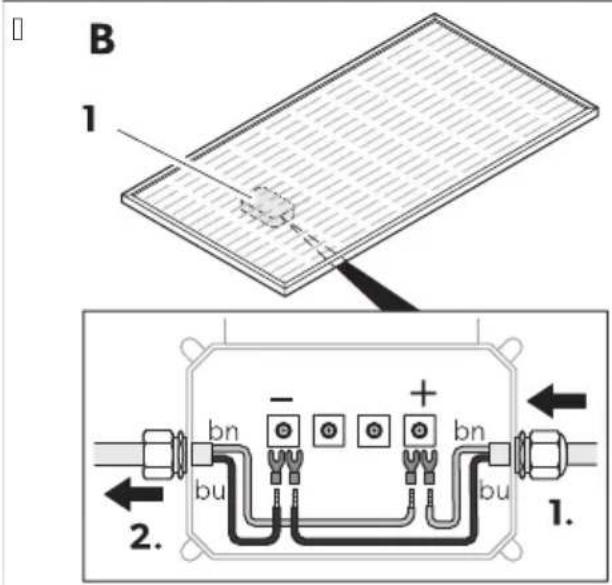

863 Tilslutning af solpanelet

Overhold følgende anvisninger, når du tilslutter solpanelet:

Sørg for at tætne den ubrugte kabeludgang på samleboksen (61) med blindproppen (62). - Brug kun de rigtige klemmer på samleboksen. - Tilslut kun solpaneler af samme type og med samme kapacitet. - Tilslut to solpaneler med samleboksen, der er tættest på tagkanalen.

DA...

Tilslut udendørskablet til samleboksen.

Tilslut flere solpaneler parallelt:

• Tilslut de positive poler med hinanden. • Tilslut de negative poler med hinanden.

864 Montering af solcellesystemet

ADVARSEL: Fare for elektrisk stød

Brug et egnet klæbemiddel (f.eks. ikaMe- ^R -//4). Du må ikke bruge silikone. Vent ikke med at køre køretøjet, indtil klæbemidlet er helt tørt for at sikre, at komponenterne er fastgjort ordentligt til køretøjstaget. Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

VI1 TI1 T2 Fare for elektrisk stød

Før du borer huller, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files.

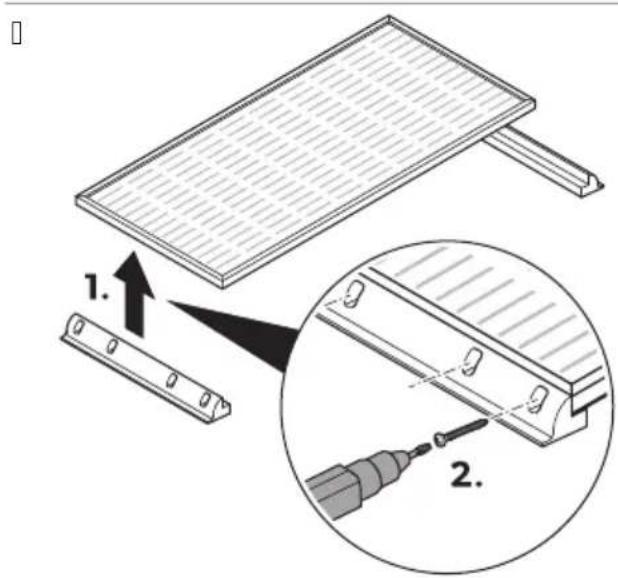

1.) Skru tagmonteringsstøtten fast på siden af solcellepanelet.

Du må ikke trække for hårdt på solpanelets overflade. Du må ikke trække på midten af solpanelet.

Fastgør solcellepanelet, f.eks. med lette vægte eller klæbebånd, indtil klæbemidlet er helt tørret for at sikre, at solcellepanelet hviler fast på køretøjets overflade.

BEMÆRK: Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

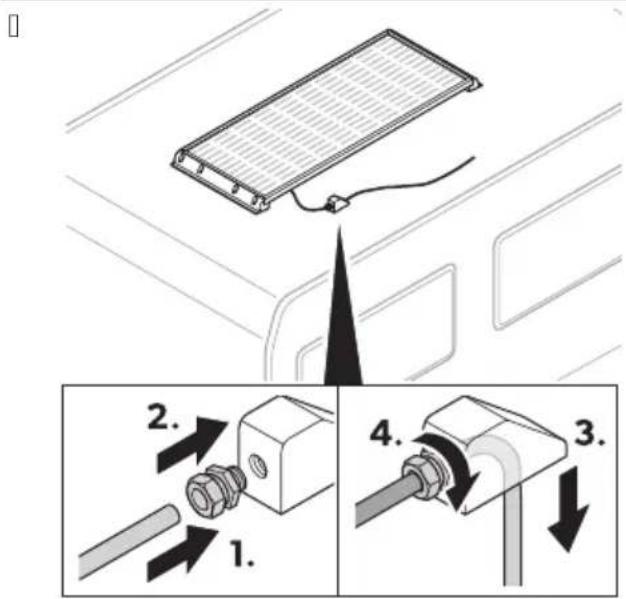

1. Før forbindelseskablet fra samleboksen gennem kabelforskruningen (se fig. på side 14(1)).

1. Før forbindelseskablet fra kabelforskruningen gennem tagkanalen (se fig. på side 14(2)).
2. Fastgør kabelforskruningen på tagkanalen (se fig. på side 14(3)). Efterlad den nødvendige kabellængde for indføring og tilslutning af kablet.

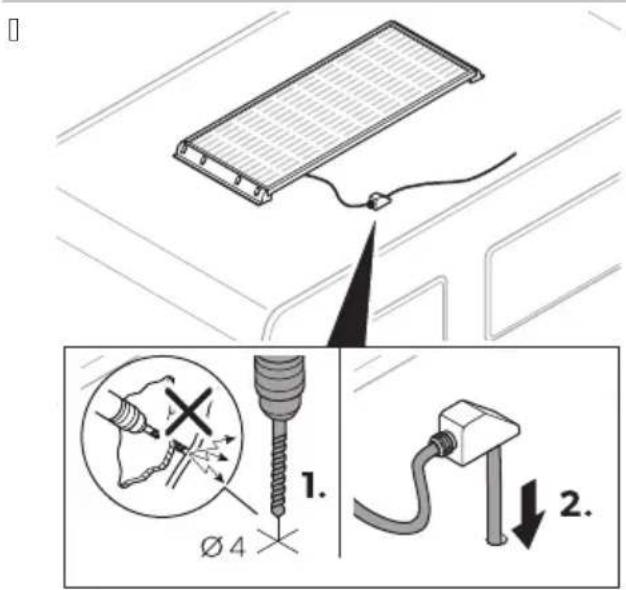

3. Bor et hul i køretøjets overflade til forbindelseskablet (6g.20, side 1, 4(1l).

1. Før forbindelseskablet gennem det tidligere borede hul og ind i køretøjet (6g.8, side 1, 4(2l).

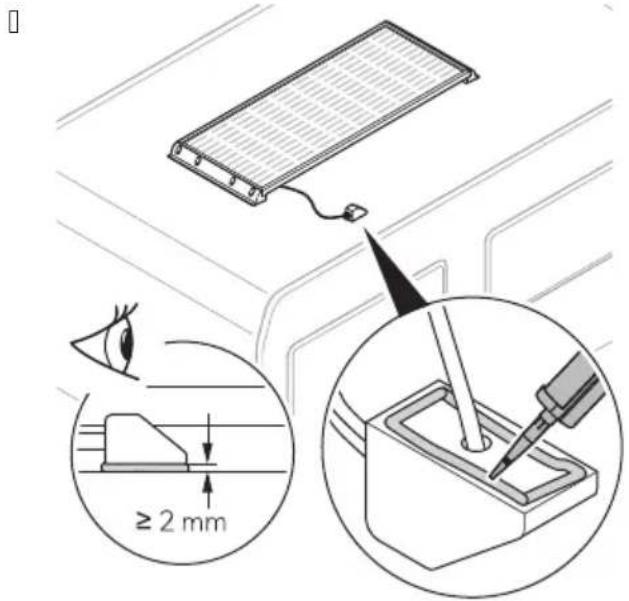

2. Påfør klæbemiddel på bagsiden af tagkanalen.

Anbring tagkanalen på den forberedte klæbemiddel på køretøjet.

BEMÆRK: Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

Tilslut ledningen til styreenheden og til batteriet.

BEMÆRK

Kabellængden bør være så kort som mulig.

Tilslut udendørskablet til indendørskablet på et egnet punkt vha. det medfølgende stik (6g.11).

Tilslut ledningen til styreenheden til solcelleladeren.

Du kan finde flere oplysninger om installationen af solcelleladeren i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.com.

ADVARSEL

Følg også anvisningerne og sikkerhedsforanstaltningerne for alle andre komponenter, der anvendes i solcellesystemet.

Tilslut batteriet.

Vær opmærksom på følgende for at opnå optimal drift af solcellesystemet.

Solcellesystemet genererer forskellige mængder elektricitet afhængigt af mængden af sollys i løbet af dagen. Jo mere sollys der rammer solcellesystemet, desto mere elektricitet genereres.

Mængden af den genererede elektricitet påvirkes af følgende faktorer:

• Vejret • Solstråling afhængigt af årstiden • Variationer i indfaldsvinklen for sollys • Skygge på eller tilsmudsning af solcellesystemet

Solcellesystemets ydeevne falder i takt med, at solpanelerne bliver varme. Sørg for tilstrækkelig ventilation, og undgå meget kraftig solstråling.

10 Rengøring og vedligeholdelse

ADVARSEL: Fare for elektrisk stød

Hvis solpanelglasset er ødelagt, er der fare for elektrisk stød eller brand. Disse paneler kan ikke repareres og skal udskiftes med det samme. Kontakt en autoriseret servicerepræsentant.

FORSIGTIG: Fare for forbrændinger

Lad solpanelet køle af, før det rengøres, så du undgår forbrændinger eller skader på solpanelet som følge af de meget høje temperaturforskelle. Rengør solpanelerne tidligt om morgenen, sent om eftermiddagen eller på overskyede dage, når der er lavt sollys, og solpanelerne er koldere.

FORSIGTIG: Fare for beskadigelse

Du må ikke rengøre solpanelerne med en højtryksrenser. Anvend ikke skarpe eller hårde genstande, skurende rengøringsmidler eller aggressive kemiske rengøringsmidler under rengøringen.

Kontrollér regelmæssigt spændingsførende kabler for isoleringsfejl, brud, gnaverbid, forvitring, og om alle tilslutninger er spændte og uden korrosion. Kontrollér regelmæssigt solpanelernes overflade for revner og manglende eller defekte komponenter. Hold solpanelet fri for tilsmudsning og skygge, f.eks. støv og blade, for at opnå en maksimal ydeevne. Skyl solpanelerne med en vandslange. Fjern fastsiddende snavs med en blød og fugtig mikrofiberklud eller svamp. Kontrollér af og til tætningen for skader.

11 Afhjælpning af fejl

Fe:l M5li! Rrsa! ’Qs i ! sforsla!
) olcelles’ stemet fungerer ikke €ingen effektudgangl.	Isoleringsfejl( brud eller lose forbindelser pq de spp ndingsforende kabler.	> Lontrollér spp ndingsforende kabler med henblik pq isoleringsfejl( brud eller lose forbindelser.> %rp k sikringen ud af st’ reenheden til solcelleladning( og kontrollér sol-panelspp ndingen ©Co51 pq st’ re-enheden til solcelleladning.> T vis du ikke kan finde fejlen( sq kontakt en autoriseret servicere-prp sentant.
	Defekt i st’ reenhed til solcelleladning.	1 dskift st’ reenheden til solcellelad- ning.

Fe:l M5li! Rrsa! 'Qs i ! sforsla!
) olcelles' stemet fungerer ikke korrekt Clav effektudgang!.	Genstande eller snavs blokerer for l'-set.	> Lontrollér for hindringer( og sorg for( at der ikke er sk' gge pø solpanelerne.> : l't koretojet til et mere egnet sted.> : jern alt snavs.
	Overophedning i solpanelerne. Bad solpanelerne kole af.	> : l't koretojet til et mere egnet sted.> ) org for tilstrp kkelig luftcirkulation omkring solpanelerne.
	, t solpanel i rp kken har svigtet. %rp k sikringen ud af st'reenheden til solcelleladning( og kontrollér sol-panelspp ndingen &Co5l pq st'reenheden til solcelleladning.> Lontrollér solpanelerne for mikrorevner.> Lontrollér solpanelet for afskrp Inninger.> l dskift om nodvendigt solpanelet.

12 Bortskaffelse

Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald.

Hvis du vil bortskaffe produktet endeligt, skal du kontakte den nærmeste genbrugsstation eller din faghandel for at få de pågældende forskrifter om bortskaffelse. Produktet kan bortskaffes uden gebyr.

Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskilles, skal du ikke fjerne dem for bortskaffelse.

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se dometic.com/dealer) eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse.

Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

Solcellesystem

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominel udgangseffektG6 pl	1.0 00 104 0
Daglig udgangseffektG6 hNdagl	/20 1140 4 0 1340
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1444°S /. 0°S 00 mm	- M% 1.0 5D) 1200°S 000°S 00 mm	- M% 10 5D)
	8g.10 pq side 1 4
) olpanel M%) M 1.0 5D)	- M%) M 1.0 5D) M%) M 10 5D)	- M%) M 10 5D)
) t' reenhed til solcelle-ladning	) 5..0		) 5430
Cp gt Auden kablerl	11(1 kg)	1(1 kg)	1/(4 kg) . 0(. kg
InspektionNcertificering	CE

Solpanel

	MT SM 130 CDS MT SM 210 CDS
Aominel udgangseffekt 66 pl 1. 0	10

	MT SM 130 CDS MT SM 210 CDS
Daglig udgangseffekt 66 hNdagl /20 4 0
, ffekttolerance U 10 V
Lortslutningsstrom Iscl /(0 * 3(4 *
%omgangsspp nding Co5I 4(4 C 4(4 C
*ntal celler 44 44
5ellet' pe Monokr' stallin
Aormal driftstemperatur for celler AO-5%	43 °5°UK. °5
Omgivelsestemperatur K	40°FQ 3/ °5
1 denomsfugtighed ≤ 3/ V
Mol B S D S T I 1. 4°S /. 0°S . / mm 1040°S 000°S . / mm
Cp gt 3(/ kg)	1 (/ kg
InspektionNcertificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for IEC 61215: Irradians 1000 W/m², paneltemperatur 25 °C ± 2 K.

MT 75 MC Slim Short MT 75 MC-80K Slim Short MT 80 MC MT 100 MC-80K MT 110 MC MT 130 MC-80K MT 140 MC MT 140 MC-80K MT 170 MC MT 200 MC-80K

Solcellesystem

	MT 75 MC Slim Short	MT 150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Aominel udgangseffekt6 pl	2/ 1/0 30 100
Daglig udgangseffekt6 hNdagl	. 00 000 . 0 040
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. 0°S . . /°S 00 mm	- M% 2/ M5 ) lim	1120°S 4/0°S 00 mm	- M% 30 M5
	8g,1 pq side 1. 1
) olpanel M%) M 2/M5 ) lim ) hort	- M%) M 2/M5 ) lim ) hort	M%) M 30 M5	- M%) M 30 M5
)t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Cuden kablerl	2(3 kg	1/ kg	3(/ kg	10(4 kg
InspektionNcertificering
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominel udgangseffekt6 pl	110	0	140	30
Daglig udgangseffekt6 hNdagl	440 330 /00	11 0
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. . /°S /. 0°S 00 mm	- M% 110 M5	1/. 0°S /. 0°S 00 mm	- M% 140 M5
) olpanel	M%) M 110 M5	- M%) M 110 M5	M%) M 140 M5	- M%) M 140 M5
)t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Cuden kablerl	10( kg	14(4 kg	11(0 kg	(2 kg
InspektionNcertificering
	MT 170 MC		MT 340-2 MC
Aominel udgangseffekt6 pl	120		. 40
Daglig udgangseffekt6 hNdagl	030		1. 00
Mql GB S D S T I Gmedtagmonteringsbeslagpq sidenl	1000°S 000°S 00 mm		- M% 120 M5
) olpanel	M%) M 120 M5		- M%) M 120 M5
)t' reenhed til solcelle-ladning	) 5430
Cp gt Cuden kablerl	14(1 kg		2(2 kg

	MT 170 MC MT 340-2 MC
Inspektion\certificering	CE

Solpanel

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
Aominel udgangseffekt €6 pl	2/30 110 140 120
Daglig udgangseffekt €6 hNdagl	.00.0440 /00 030
, ffekttolerance U 10 V
Lortslutningsstrom €Iscl	4(.2*	4(2*	0(0*	2//*	10(. *
%omgangsspp nding €Co5I	1(0 C	1(0 C	1(0 C	4(3 C	(. C
*ntal celler 2	2 2 2	2
5 ellet' pe	Monokr' stallin
Aormal driftstemperatur for celler CAO5%I	43 °5PU K. °5
Omgivelsestemperatur	K 40°Q 3/°5
I denomsfugtighed	≤3/V
Mql EB S D S T I	1 00°S ./PS ./ mm	10/0°S 4/0°S ./ mm	1 1/°S/.0°S ./ mm	1 1/°S/.0°S ./ mm	1430°S 000°S ./ mm
Cp gt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
InspektionNcertif- cering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for IEC 61215: Irradians 1000 W/m², paneltemperatur 25 °C ± 2 °C.

Solcellesystem

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominel udgangseffekt €6 pl	2/	1/0	100	00
Daglig udgangseffekt €6 hNdagl	. . 0	000	440	330

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
tagmonteringsbeslagpq sidenl	1. 0 PS . . / PS 00 mm	- M% 2/ M5) lim) hort	1120 PS 4/0 PS 00 mm	- M% 30 M5 Mql CB S D S T I Gmed
	8g.Pq side 1. 1
) olpanel M%) M 2/M5) lim) hort		- M%) M 2/M5) lim) hort	M%) M 100 M5	- M%) M 100 M5
)t' reenhed til solcelle-ladning	) 5..0		) 5..0
Cp gt Auden kablerlInspektionNcertificering	2(3 kg	1/ kg	3(/ kg	10(4 kg
	CE

	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominel udgangseffektG6 pl	1.0 00 1/0 . 00
Daglig udgangseffektG6 hNdagl	/2 1144 000	1. 0
Mql SB S D S T I Gmedtagmonteringsbeslagpq sidenl	1. . /?S /. 0?S 00 mm	- M% 1. 0 M5 1/. 0FS /. 0FS 00 mm	- M% 1/0 M5
	8g.31 pq side 1. 1
) olpanel	M%) M 1. 0 M5 - M%) M 1. 0 M5 M%) M 1/0 M5 - M%) M 1/0 M5
) t' reenhed til solcelle-ladning	) 5.. 0		) 5.. 0
Cp gt Auden kablerl	10( kg	14(4 kg	11(0 kg
InspektionNcertificering	CE

	MT 200 MC-80K	MT 400-2 MC-80K
Aominel udgangseffekt6 pl	00	400
Daglig udgangseffekt6 hNdagl	330	1200
Mql GB S D S T I Cmedtagmonteringsbeslagpq sidenl	1000°S 000°S 00 mm	- M% 00 M5
	8g.∅ pq side 1. 1
) olpanel	M%) M 120 M5	- M%) M 120 M5
) t' reenhed til solcelle-ladning	) 5430
Cp gt Cuden kablerl	14(1 kg	2(2 kg
InspektionNcertificering	CE

Solpanel

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominel udgangseffekt €6 pl	2/ 100 1. 0 1/0 00
Daglig udgangseffekt €6 hNda’l	.. 0 440 /2 000 330
, ffekttolerance U 10 V
Lortslutningsstrom €Iscl	./ *	4 *	/(2 *	0(0 *	3(3 *
%omgangsspp nding €Co5l	0(40 C	2(04 C	2(4/ C	2(04 C	2(4/ C
*ntal celler 30 30 30 30 30
5 ellet’ pe Monokr’ stallin
Aormal driftstemperatur for celler €AO5%l		43 °5PUK. °5
Omgivelsestemperatur		K 40°Q 3/ °5
1 denomsfugtighed		≤ 3/ V
Mql EBS D S T l 1 00°S.. /PS . / mm	10/0°S4/0°S . / mm	1 1/PS /. 0°S. / mm	1410°S/. 0°S. / mm	1430°S000°S . / mm
Cp gt	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
Inspektionncertificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for IEC 61215: Irradians 1000 W/m², paneltemperatur 25 °C ± 2 °C.

Du kan finde detaljerede oplysninger om solcelleladerens tekniske data i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.com.

Svenska

1 Observera.... 1.0

Til huskabel 6 - 4 mm²

8 Inomhuskabel 6 - 4 mm² 1

9 Temperaturgivare 1

10 BB kabelsats 1

11 6 * GO-anslutning

12 Skruv *6 0-* -.(4). 10 E

0 EE

SV...

• 1 Inomhuskabel 11 mm Ⓗ4 mm² • Inomhuskabel 11 mm Ⓗ4 mm²

□

1. Dra anslutningskabeln från fördelningsdosan genom kabelförskruvningen 📄 bild.PD sidaP140( 11.

Ljennetegner en farlig situasjon som, dersom den ikke unngås, vil føre til alvorlige personskader, eventuelt med døden til følge.

ADVARSEL

Ljennetegner en farlig situasjon som - dersom den ikke unngås - kan resultere i alvorlige personskader eventuelt med døden til følge.

FORSIKTIG

Følg også sikkerhetsregler og vilkår fra kjøretøyprodusent og autorisert verksted.

ADVARSEL: Fare for elektrisk stød

Ikke korrekt monterte solcellepaneler kan løsne og falle ned. For at sikre optimalt fæste må der ikke benyttes silikon eller andre klæbemidler end dem, der følger med eller er anbefalet.

Rør ikke blanke ledninger med bare hænder.

ADVARSEL: Fare for personskader

7. Indendørskabel 6 - 4 mm²

8. Indendørskabel 0 - 4 mm²

9. Temperatursensor

1

10. BB-kabelsæt

1

11. 6 *GO-tilkobling

12. Skrue *6 0-* -.(4].

10 E

0 EE

Solcelleanlegget er ikke egnet til følgende:

• Tilkobling til strømnettet • Bærbar bruk

• Utendørskabel 11 mm (4 mm²) • Innendørskabel 11 mm (4 mm²)

Koble utendørskabelen til tilkoblingsboksen.

Koble flere solcellepaneler parallelt:

• Koble plusspolene sammen. • Koble minuspolene sammen.

864 Montere solcelleanlegget

ADVARSEL: Fare for personskader
