MT 200 MC-80 - Pannello solare DOMETIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare fotovoltaico monocristallino
Marca	Dometic
Modello	MT 200 MC-80
Potenza nominale (Wc)	200 Wc
Tensione a circuito aperto (Voc)	22,4 V
Corrente di cortocircuito (Isc)	9,3 A
Resa giornaliera tipica	330 Wh/giorno
Tipo di celle	Monocristalline
Numero di celle	30
Dimensioni (con supporti)	1430 x 1000 x 35 mm
Peso	11,0 kg
Temperatura di funzionamento	-40 °C a +85 °C
Temperatura NOCT	43 °C
Umidità ambiente max.	95 % UR
Certificazioni	CE
Installazione	Montaggio su tetto senza foratura (incollaggio)
Compatibilità caricabatterie	Caricabatterie solare Dometic (serie)
Garanzia	Legale
Contenuto della confezione	Pannello solare, supporti di montaggio, passatetto, caricabatterie solare, cavi, manuali
Manutenzione e pulizia	Pulizia con acqua pulita, evitare prodotti abrasivi, controllare cavi e guarnizioni regolarmente
Sicurezza	Rischio di scossa elettrica: non toccare i terminali sotto tensione, coprire con materiale opaco durante l'installazione
Riparabilità	I pannelli rotti devono essere sostituiti; riparazione solo da personale qualificato

Domande frequenti - MT 200 MC-80 DOMETIC

Come installare il pannello solare sul tetto?

L'installazione si effettua mediante incollaggio senza foratura. Pulire e sgrassare la superficie, applicare l'attivatore e poi il primer, incollare i supporti laterali e il passatetto, quindi fissare il pannello. Importante: utilizzare solo l'adesivo raccomandato e rispettare i tempi di asciugatura (almeno 12 ore prima di spostare il veicolo).

Qual è la potenza massima supportata dal caricabatterie solare?

La potenza massima del caricabatterie solare dipende dal modello. Per il sistema MT 200 MC-80, il caricabatterie incluso (serie MPPT 5430) supporta fino a 400 Wc in ingresso. Non superare la potenza nominale massima specificata per il caricabatterie.

Posso collegare più pannelli solari?

Sì, il sistema è espandibile. È possibile aggiungere pannelli della stessa potenza e dello stesso tipo (monocristallino). Collegarli in parallelo tramite la scatola di giunzione fornita. Limite: non superare la potenza massima del caricabatterie solare.

Come pulire i pannelli solari?

Pulire i pannelli al mattino o nel tardo pomeriggio quando sono freddi. Utilizzare un tubo da giardino o un panno morbido in microfibra umido. Evitare idropulitrici ad alta pressione, prodotti abrasivi e oggetti appuntiti che potrebbero graffiare la superficie.

Cosa fare in caso di guasto o calo di prestazioni?

Verificare innanzitutto l'assenza di ombreggiamento, sporco o surriscaldamento. Ispezionare i cavi per difetti di isolamento o connessioni allentate. Testare la tensione del pannello (Voc) utilizzando il caricabatterie. Se il problema persiste, contattare un servizio autorizzato.

Quali sono le condizioni di funzionamento?

Temperatura ambiente da -40 °C a +85 °C, umidità relativa ≤ 95%. Resistente a cicli di gelo/disgelo e a venti fino a 130 km/h (secondo il manuale). Evitare l'installazione in aree a rischio di esplosione.

È possibile utilizzare il pannello senza caricabatterie solare?

No, il caricabatterie solare è essenziale per regolare la carica e proteggere le batterie da sovratensioni e scariche profonde. Non collegare mai il pannello direttamente a una batteria senza regolatore.

Qual è la garanzia del prodotto?

Si applica la garanzia legale. In caso di difetto, contattare il rivenditore o la filiale Dometic del proprio paese. Conservare la fattura d'acquisto e una descrizione del problema per qualsiasi reclamo.

Il pannello solare è compatibile con tutti i tipi di batterie?

Il sistema è progettato per caricare batterie da 12 V di tipo piombo-acido, AGM, gel o litio (a seconda del caricabatterie). Verificare i parametri del caricabatterie solare per adattare il profilo di carica alla propria batteria.

Come garantire la sicurezza durante l'installazione?

Interrompere l'esposizione alla luce coprendo i pannelli con un tessuto opaco. Indossare guanti isolanti. Non toccare mai i terminali sotto tensione. Assicurarsi che nessun cavo elettrico venga danneggiato durante la foratura. L'installazione deve essere eseguita da personale qualificato.

MANUALE UTENTE MT 200 MC-80 DOMETIC

IT Impianto solare Istruzioni di montaggio e d'uso.... 20

1 Note importanti....20 2 Spiegazione dei simboli....20 3 Istruzioni per la sicurezza....21 4 Dotazione....22 5 Accessori....24 6 Conformità d'uso....24 7 Descrizione delle caratteristiche tecniche....27 8 Installazione dell'impianto solare....27 9 Funzionamento....30 10 Pulizia e manutenzione....31 11 Risoluzione dei problemi....32 12 Smaltimento....34 13 Garanzia....34 14 Specifiche tecniche....37

1 Note importanti

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni devono essere conservate insieme al prodotto. Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità alle istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità alle leggi e ai regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, visitare documents.dometic.com.

2 Spiegazione dei simboli

Il termine presente nella segnalazione identifica i messaggi di sicurezza e quelli relativi al danneggiamento della proprietà, oltre a indicare il grado o livello di gravità del rischio.

PERICOLO

Indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali.

AVVERTENZA

Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali.

ATTENZIONE

Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni di entità lieve o moderata.

AVVISO

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

NOTA Informazioni supplementari relative al funzionamento del prodotto.

Istruzioni per la sicurezza

Osservare anche le indicazioni di sicurezza e le condizioni previste dal fabbricante del veicolo e dalle officine autorizzate.

Sicurezza generale

AVVERTENZA: Pericolo di scosse elettriche

I pannelli solari generano corrente continua e sono fonti di elettricità se esposti alla luce solare o ad altre fonti di luce. Non entrare in contatto con le parti sotto tensione del pannello solare (come i terminali), poiché ciò potrebbe causare ustioni, scintille e scosse letali, sia che il modulo sia collegato o scollegato.

Non installare l'impianto solare quando i pannelli solari sono esposti alla luce solare o ad altre fonti di luce. Coprire tutti i pannelli solari con un panno o materiale opaco per evitare la produzione di elettricità durante l'installazione o l'utilizzo di pannelli solari o cablaggi. L'installazione e la rimozione dell'impianto solare possono essere eseguite soltanto da personale qualificato. Non utilizzare l'impianto solare se uno qualsiasi dei componenti è visibilmente danneggiato. Per evitare possibili pericoli legati alla sicurezza, se il cavo di alimentazione del presente apparecchio è danneggiato deve essere sostituito dal fabbricante, da un tecnico del servizio assistenza oppure da personale ugualmente qualificato. L'impianto solare può essere riparato solo da personale qualificato. Riparazioni eseguite non correttamente possono creare considerevoli rischi. Se l'apparecchio viene smontato: • Staccare tutti i collegamenti. • Assicurarsi che tutte le uscite e tutti gli ingressi siano privi di tensione. Utilizzare esclusivamente gli accessori consigliati dal fabbricante. Non modificare o adattare alcun componente in alcun modo.

AVVERTENZA: Rischio di lesioni

Se esposti alla luce solare diretta, i pannelli solari possono riscaldarsi a una temperatura fino a 20°C. Non entrare in contatto con la superficie dei pannelli solari per evitare ustioni.

AVVERTENZA: Pericolo per la salute

Questo apparecchio può essere utilizzato da bambini di età superiore a 3 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso. Gli apparecchi elettrici non sono giocattoli. Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini molto piccoli. Controllare che i bambini non giochino con questo apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la presenza di un adulto.

AVVISO: Rischio di danni

Assicurarsi che altri oggetti non possano causare un cortocircuito sui contatti dell'apparecchio. Assicurarsi che i poli negativi e positivi non entrino mai in contatto. Non salire sui pannelli solari e non appoggiarsi su di essi. Non applicare un carico eccessivo sul vetro o sulla lastra posteriore dei pannelli solari, poiché ciò potrebbe rompere le celle o causare micro incrinature. Conservare l'impianto solare in un luogo sicuro prima del montaggio o dopo lo smontaggio. Proteggere i pannelli solari in modo che non si ribaltino o cadano.

362 Installazione e dell'apparecchio sicurezza

PERICOLO: Pericolo di esplosione

Non montare mai l'apparecchio in aree dove sussiste il rischio di esplosioni di gas o polveri.

AVVERTENZA: Rischio di lesioni

Se si installa l'impianto solare su un tetto:

• Non eseguire l'installazione e il montaggio in condizioni di forte vento.
• Proteggere se stessi e le altre persone da cadute. Evitare la possibile caduta di oggetti.
• Assicurare l'area di lavoro in modo che nessuno possa ferirsi.

AVVISO: Rischio di danni

I pannelli solari montati in modo errato possono allentarsi e cadere. Per garantire un'adesione ottimale, non utilizzare silicone o altro collante diverso da quello fornito o raccomandato.

363 Sicurezza durante il collegamento elettrico dell'apparecchio

AVVERTENZA: Pericolo di scosse elettriche

L'installazione elettrica deve essere collegata solo da personale qualificato conformemente alle prescrizioni nazionali. Un collegamento non eseguito correttamente può causare rischi enormi. Quando si eseguono lavori agli impianti elettrici, assicurarsi che nelle vicinanze si trovi qualcuno in grado di intervenire in caso di emergenza. Rispettare le sezioni dei cavi consigliate. Posare i cavi in modo che non possano essere danneggiati da porte o cofani. Cavi schiacciati possono causare lesioni gravi.

AVVISO: Rischio di danni

Non superare i valori nominali di corrente e tensione del caricabatterie solare. Installare i pannelli solari solo fino alla potenza nominale massima del caricabatterie solare usato. Se l'impianto solare supera questi valori nominali, contattare il distributore per richiedere un caricabatterie solare adatto. Utilizzare tubi vuoti o canaline per cavi qualora i cavi debbano passare attraverso pannelli in lamiera oppure pannelli con spigoli vivi. Non posare il cavo di alimentazione da rete da 0°C e il cavo da 1 PC 55 nello stesso condotto. Non posare il cavo lasciandolo penzolare o creando strozzature. Fissare i cavi saldamente. Non tirare i cavi.

364 Sicurezza durante l'utilizzo del dispositivo

PERICOLO: Pericolo di scosse elettriche. Non toccare mai i cavi esposti a mani nude.

AVVERTENZA: Rischio di lesioni

All'inizio di ogni viaggio e a intervalli regolari durante ogni viaggio, controllare che i pannelli solari siano fissati saldamente al tetto. Un pannello solare montato in modo errato può cadere durante il viaggio e causare lesioni agli altri utenti della strada.

ATTENZIONE: Pericolo di esplosione. Non utilizzare l'apparecchio nelle condizioni seguenti:

• In prossimità di vapori corrosivi • In prossimità di materiali infiammabili • In zone a rischio di esplosione

AVVISO: Rischio di danni

Evitare forti urti e vibrazioni durante la guida.

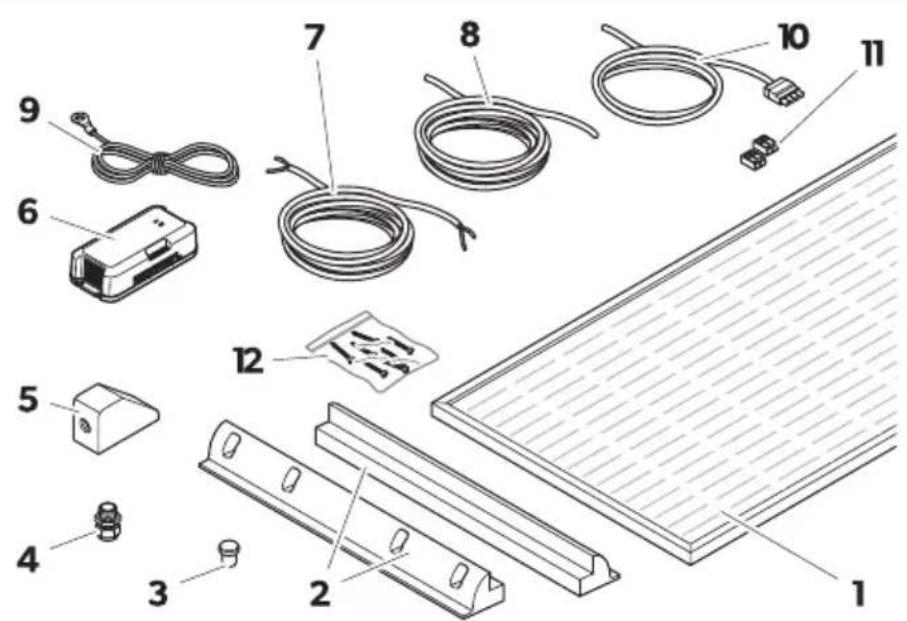

Dotazione

□

1 Pannello solare

EE

Supporto di montaggio 1

EE

3 Apparecchio cieco 1

4 Tressacavo 1

Articolo Descri7io e Q5a titN
5 5 ondotto del tetto 1
6 5 aricabatterie solare 1
7 5 avo per esterni 6 - 4 mmH 1
8 5 avo per interni 6 - 4 mmH 1
9)ensore di temperatura 1
10 Lit di cavi, BB 1
11 5 onnettore 6 *GO
		10 E12 Cite *6 0-* -(4).
		0 EE
K Istruzioni di montaggio e d'uso ‰solo digitalil		1
K Guida rapida di installazione e d'uso		1
K Istruzioni di montaggio e d'uso per il caricabatterie solare		1
E	CDS Power 'i eA	M% 130 5D) ( M% 210 5D)
	Blac9 'i eA	M% 75 M5 ) lim( M% 80 M5 ( M% 110 M5 ( M% 140 M5 ( M% 170 M5
	Power Blac9 'i eA	M% 75 M5-30L ) lim ) hort( M% 100 M5-30L ( M% 130 M5-30L ( M%) 150 M5-30L ( M% 200 M5-30L
EE	CDS Power 'i eA	M% 260-2 5D) ( M% 420-2 5D)
	Blac9 'i eA	M% 150-2 M5 ) lim( M% 160-2 M5 ( M% 220-2 M5 ( M% 280-2 M5 ( M% 340-2 M5
	Power Blac9 'i eA	M% 150-2 M5-30L ) lim ) hort( M% 200-2 M5-30L ( M% 260-2 M5-30L ( M% 300-2 M5-30L ( M% 400-2 M5-30L

5 Accessori

Disponibili come accessori (non in dotazione)

De omi a7io e	N6 art6
Dometic %ouch Displa' %D 3.	40 001. 2

6 Conformità

L'impianto solare è progettato per convertire la luce solare in corrente continua per caricare batterie ricaricabili da 12 V di veicoli o imbarcazioni durante la guida o la navigazione o per fornire una tensione di mantenimento per la generazione di energia. L'alimentazione a batteria può inoltre essere utilizzata come alimentazione stabile per azionare i dispositivi alimentati a corrente continua collegati alla batteria.

L'impianto solare è adatto per:

• Installazione su camper e caravan - fissa o mobile - condizioni operative estreme, utilizzo durante spedizioni • Velocità del vento fino a 120 km/h

L'impianto solare non è adatto per:

• : funzionamento con alimentazione da rete • applicazioni portatili

La tensione di uscita dei pannelli solari collegati non può superare la potenza massima in uscita del caricabatterie solare.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e il funzionamento del prodotto. Un'installazione errata o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il fabbricante non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

• Installazione, montaggio o collegamento errati, compresa la sovratensione
• Manutenzione non corretta o uso di parti di ricambio diverse da quelle originali fornite dal fabbricante
• Modifiche al prodotto senza esplicita autorizzazione del fabbricante
• Impiego per scopi diversi da quelli descritti nel presente manuale

Dometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

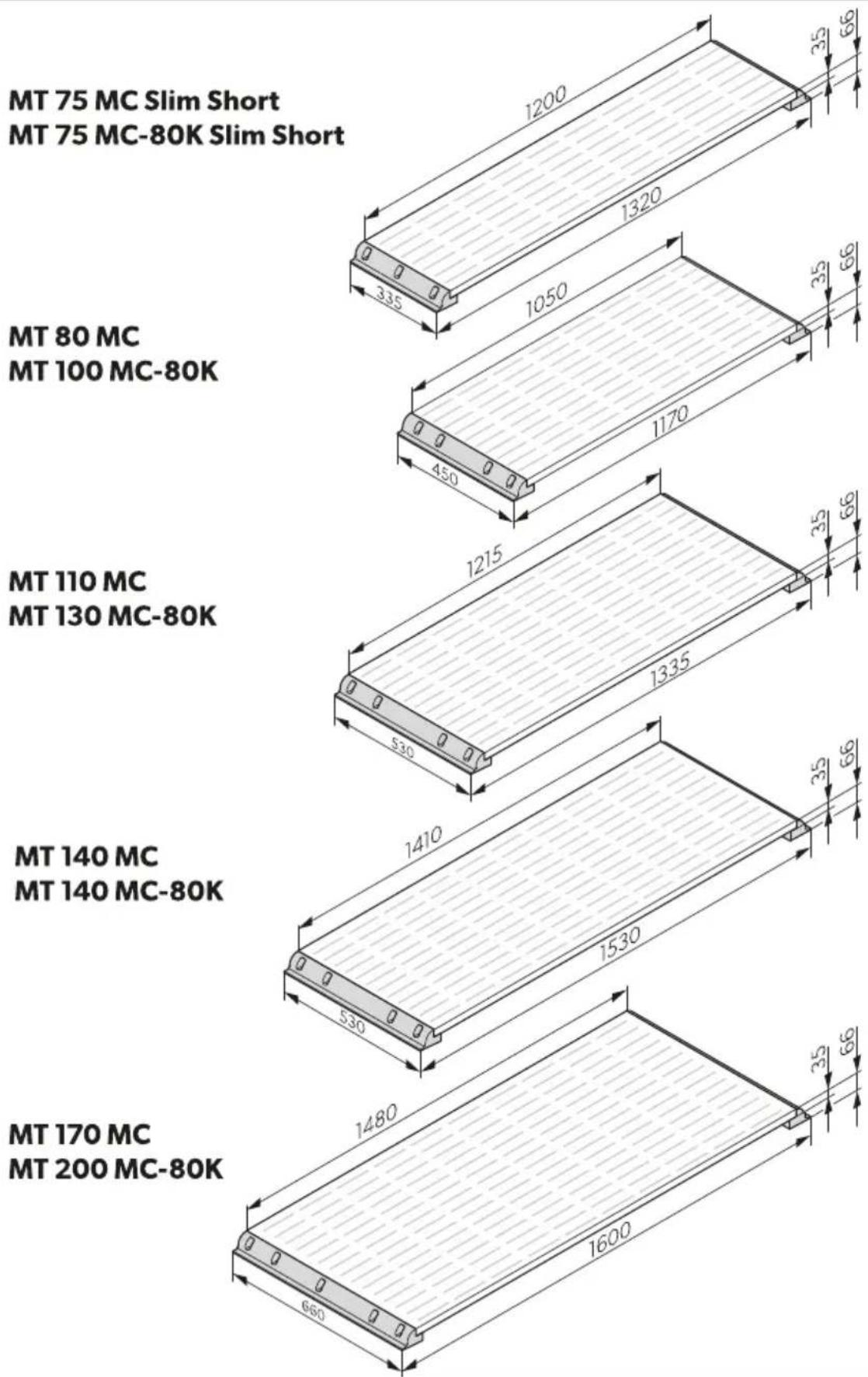

7 Descrizione e caratteristiche tecniche

I supporti di montaggio laterali del tetto sono incollati al tetto del veicolo senza la necessità di praticare fori. I pannelli solari sono avvitati sui supporti di montaggio laterali per tetto e sono sostituibili.

Il cablaggio diretto all'abitacolo viene instradato attraverso un condotto del tetto a tenuta stagna pressurizzato.

L'impianto solare può essere esteso con altri pannelli solari della stessa potenza. I singoli pannelli solari possono essere collegati tra loro in una scatola di derivazione.

Il caricabatterie solare è collegato tra i pannelli solari e le batterie del veicolo per garantire la corretta corrente di carica delle batterie e per proteggere queste ultime da sovratensione e scarica completa.

8 Installazione dell'impianto solare

AVVERTENZA: Pericolo di scosse elettriche

Durante l'installazione coprire completamente tutti i pannelli solari con un materiale opaco per evitare la generazione di elettricità.

AVVISO: Rischio di danni

Assicurarsi che la scatola di derivazione e il condotto del tetto siano sigillati correttamente e che il condotto del tetto sia incollato saldamente al tetto in modo che non si infiltri umidità nella scatola di derivazione o nel tetto.

8.1 Punto di montaggio

Nel selezionare la posizione di installazione, considerare quanto segue:

• La superficie di montaggio deve essere piana e sufficientemente stabile da supportare il pannello solare.
• Assicurarsi che la superficie di montaggio sia realizzata con materiali che resistono alle alte temperature causate dal pannello solare.
• Assicurarsi che la superficie di montaggio stabilita sia sufficientemente dimensionata.
• Assicurarsi che vi sia spazio sufficiente per accedere ai pannelli solari e ad altri componenti fissi per la futura manutenzione.
• Assicurarsi di non bloccare le aperture di ventilazione esistenti sul veicolo.
• Assicurarsi che le aperture di ventilazione esistenti sul veicolo e la ventilazione posteriore del pannello solare non siano ostruite.

L'ombreggiatura può ridurre le prestazioni del sistema solare. Assicurarsi che i componenti fissi (come i condizionatori d'aria o le antenne satellitari aperte) non oscurino i pannelli solari. Per prestazioni ottimali, scegliere un luogo con luce solare diretta. Posizionare i pannelli solari il più vicino possibile l'uno all'altro. Non incollare i pannelli solari o i condotti sul tetto su superfici in gomma (ad esempio, rivestimento esterno), poiché l'adesione del collante non è garantita. Non incollare i supporti di montaggio laterali del tetto o i condotti del tetto su superfici in gomma (ad esempio, tavolato esterno), poiché l'adesione del collante non è garantita.

862, pera7io i prelimi ari al mo ta!! io

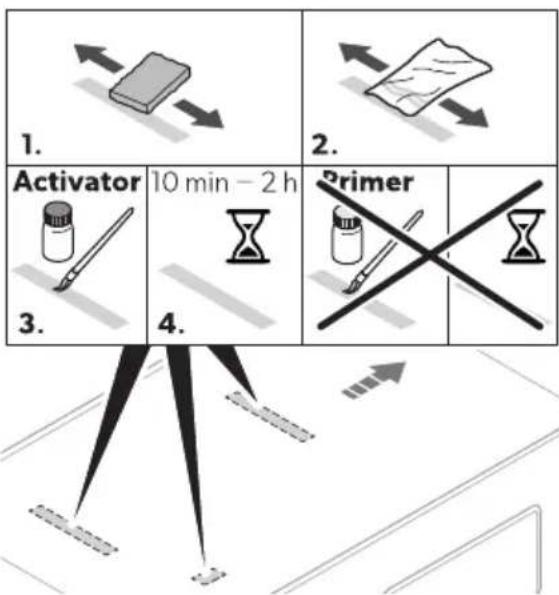

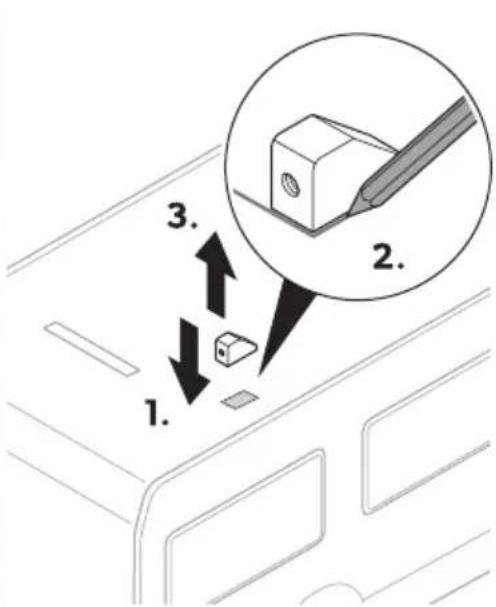

1. Contrassegnare le superfici di incollaggio.

□

Quindi, seguire l'abrasione con tessuto non tessuto abrasivo delle superfici di incollaggio del veicolo.

□

Pulire le superfici di incollaggio del veicolo.

1. Applicare l'attivatore sulla superficie di incollaggio e lasciare asciugare per 10 minuti (3 Q h).

Dopo l'abrasione, pulire le superfici di incollaggio dei supporti di montaggio laterali del tetto e del condotto del tetto con un tessuto non tessuto abrasivo.

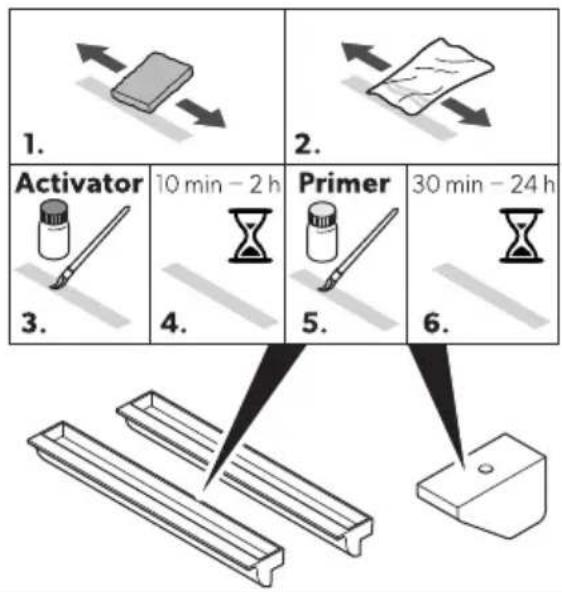

1. Pulire le superfici di incollaggio dei supporti di montaggio laterali del tetto e del condotto del tetto.
2. Applicare l'attivatore sulle superfici di incollaggio e lasciare asciugare per 10 minuti (3 Q h).
3. Applicare il primer sulle superfici di incollaggio e lasciare asciugare per 10 minuti (2 Q 4 h). 4) Pelare le estremità dei cavi come segue:

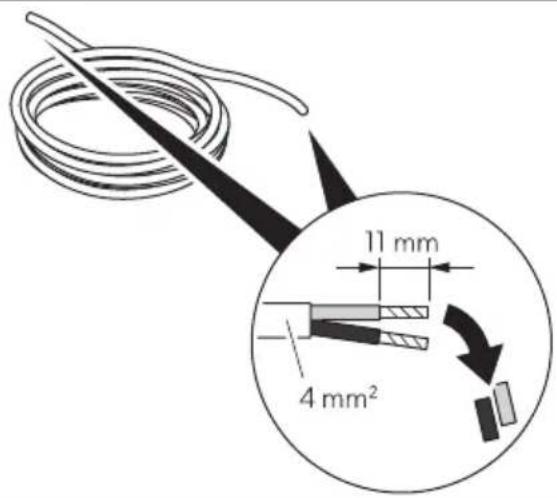

4. Cavo per esterni 11 mm 64 mm HI
5. Cavo per interni 11 mm 64 mm HI

863 Collegamento del pannello solare

Attenersi alle seguenti istruzioni per collegare il pannello solare:

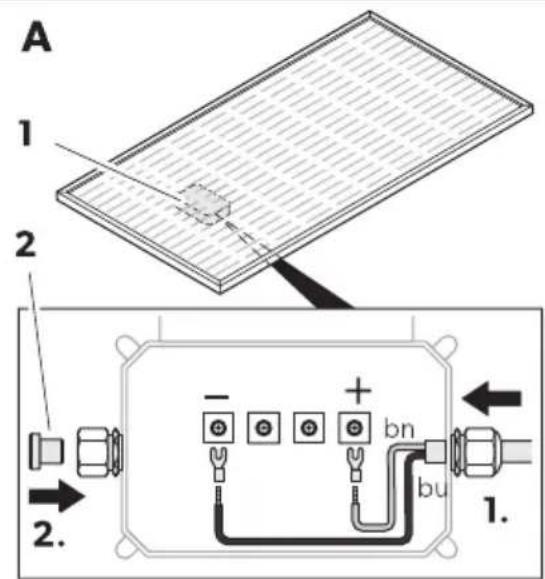

Sigillare l'uscita del cavo inutilizzata sulla scatola di derivazione 611 con il tappo cieco 621. Utilizzare solo i terminali esterni sulla scatola di derivazione. Collegare solo pannelli solari dello stesso tipo e della stessa capacità.

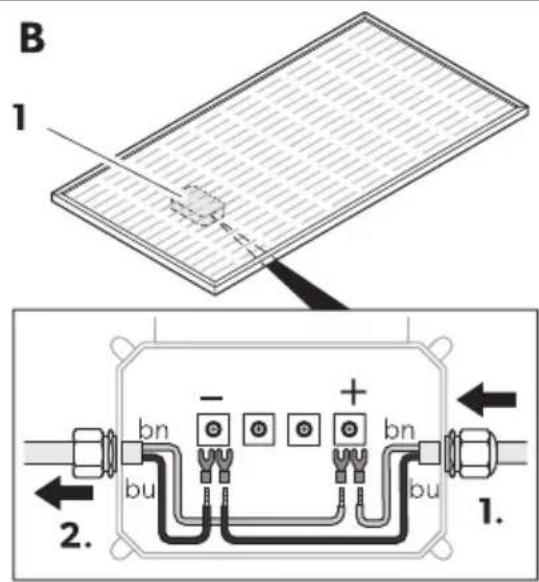

• Collegare due pannelli solari alla scatola di derivazione vicina al condotto del tetto. Collegare il pannello solare come segue: Collegare il cavo per esterni alla scatola di derivazione.

□

Collegare diversi pannelli solari in parallelo:

• Collegare i poli positivi l'uno con l'altro.
• Collegare i poli negativi l'uno con l'altro.

□

864 Montaggio dell'impianto solare

AVVERTENZA: Rischio di lesioni

Utilizzare un collante adatto (ad esempio) 3M™-//4. Non utilizzare silicone. Non spostare il veicolo finché il collante non sarà completamente asciutto per garantire che i componenti siano fissati saldamente al tetto del veicolo. Osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

AVVISO: Rischio di danni

Prima di praticare qualsiasi foro, assicurarsi che nessun cavo elettrico o altri componenti del veicolo possano essere danneggiati da trapani, seghe o lime.

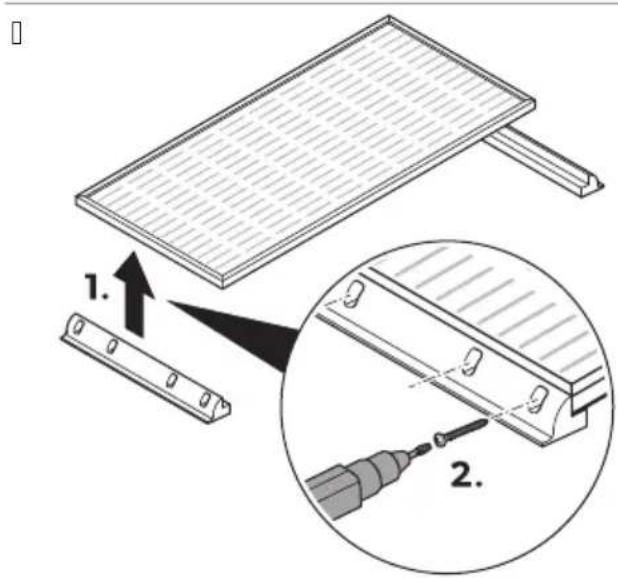

1. Avvitare i supporti di montaggio laterali del tetto sul pannello solare.

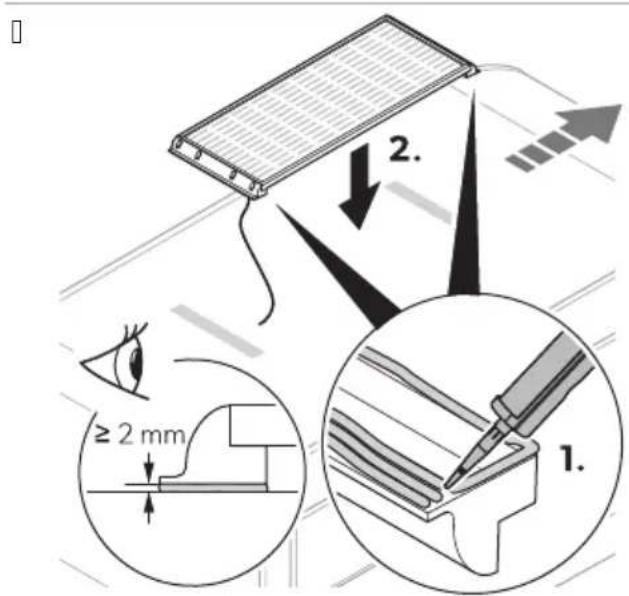

Applicare il collante sui supporti di montaggio laterali del tetto del pannello solare (fig. ☐ a pagina 24, 1).

Posizionare il pannello solare sulla superficie di incollaggio preparata sul veicolo (fig. a pagina 24, 2).

1. Premere leggermente i supporti di montaggio laterali del tetto contro la superficie di incollaggio per garantire che il pannello solare sia alloggiato saldamente.

Non esercitare una pressione eccessiva sulla superficie del pannello solare.

Non esercitare pressione sul centro del pannello solare.

Fissare il pannello solare (ad esempio con dei pesi leggeri o nastro adesivo) fino al completo indurimento del collante per garantire che il pannello solare sia fissato saldamente sulla superficie del veicolo.

Nota: osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

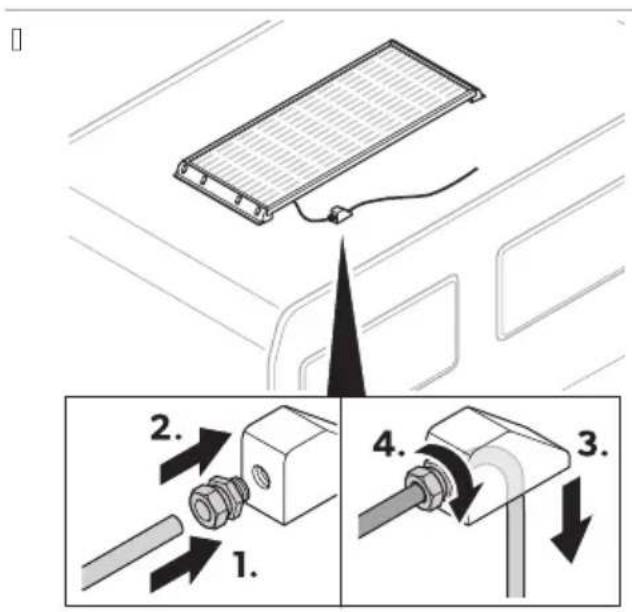

1. Instradare il cavo di collegamento dalla scatola di derivazione attraverso il pressacavo (fig. 30, pagina 30, riferimento 1).

1. Instradare il cavo di collegamento dal pressacavo attraverso il condotto del tetto (fig. 30, pagina 30, riferimento 2).
2. Fissare il pressacavo al condotto del tetto (fig. 30, pagina 30, riferimento 3). Rispettare la lunghezza del cavo necessaria per l'instradamento e il collegamento del cavo.

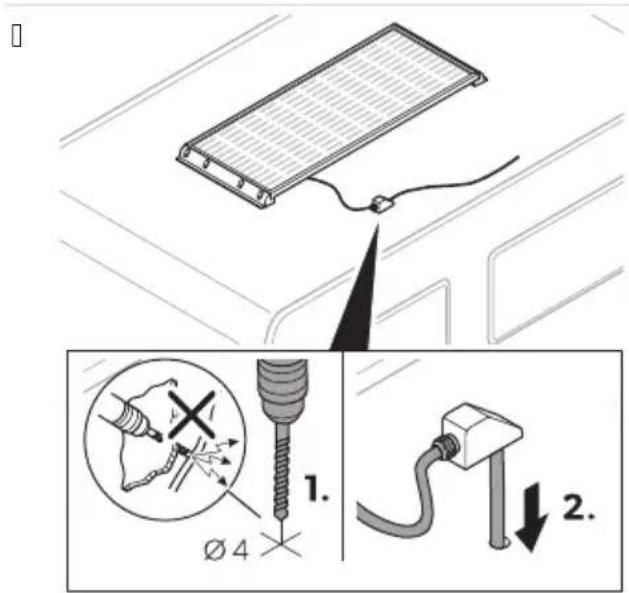

3. Praticare un foro nella superficie del veicolo per il cavo di collegamento (fig. 30, pagina 30, riferimento 1).

1. Instradare il cavo di collegamento nell'abitacolo del veicolo attraverso il foro realizzato in precedenza

(fig. 30, pagina 30, riferimento 2).

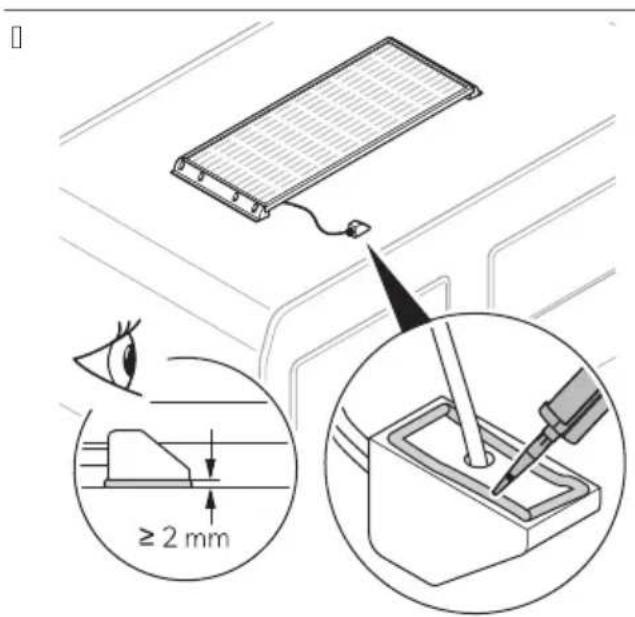

1. Applicare il collante sulla parte posteriore del condotto del tetto.

1. Posizionare il condotto del tetto sulla superficie di incollaggio preparata sul veicolo.

N, TA Montare il condotto del tetto nella direzione di marcia del veicolo per evitare il carico di vento e pioggia sul pressacavo.

1. .: fissare il condotto del tetto (ad esempio con nastro adesivo) fino al completo indurimento del collante, per garantire che il condotto del tetto sia fissato saldamente sulla superficie del veicolo.

N, TA Osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

865 Collegamento del cavo per esterni e del cavo per interni

N, TA

La lunghezza del cavo deve essere più corta possibile.

Collegare il cavo per esterni al cavo per interni in un punto adatto utilizzando il connettore 6 *GO 611.

bk nero

rd rosso

bn marrone

bu blu

866 Collegamento del caricabatterie solare

Le informazioni sull'installazione del caricabatterie solare sono disponibili nelle Istruzioni di montaggio e d'uso allegate oppure online all'indirizzo qr.dometic.comNbfj 'wD

AVVERTENZA:

Osservare anche le istruzioni e le precauzioni di sicurezza per tutti gli altri componenti utilizzati nell'impianto solare.

Per un funzionamento ottimale dell'impianto solare, tenere presente quanto segue:

L'impianto solare genera diverse quantità di elettricità a seconda della quantità di luce solare durante il giorno. Maggiore è la luce solare che cade sull'impianto solare, maggiore sarà la quantità di elettricità generata.

La quantità di elettricità generata è influenzata dalle seguenti condizioni:

• Cielo nuvoloso • Radiazione solare stagionale • Variazioni dell'angolo del sole
• Ombreggiatura o sporcizia dell'impianto solare

Le prestazioni dell'impianto solare si riducono all'aumentare del riscaldamento dei pannelli solari. Garantire un'adeguata ventilazione ed evitare eccessive radiazioni solari.

10 Pulizia e manutenzione

AVVERTENZA: Pericolo di scosse elettriche

Il vetro rotto di un pannello solare può provocare scosse elettriche o incendi. Questi pannelli non possono essere riparati e devono essere sostituiti immediatamente. Contattare il servizio di assistenza autorizzato.

ATTENZIONE: Rischio di lesioni

Lasciare raffreddare il pannello solare prima di pulirlo per evitare ustioni o danni al pannello stesso a causa di eccessive differenze di temperatura. Pulire i pannelli solari al mattino presto, nel tardo pomeriggio o nei giorni nuvolosi quando la luce del sole è bassa e i pannelli solari sono più freddi.

AVVISO: Rischio di danni

Non lavare i pannelli solari con l'idropulitrice. Per la pulizia non utilizzare oggetti duri o appuntiti, detergenti abrasivi o detergenti chimici aggressivi.

Controllare regolarmente che i cavi sotto tensione non presentino guasti nell'isolamento (eventuali rotture, danni causati da roditori, intemperie) e che tutti i collegamenti siano serrati e privi di corrosione. Controllare regolarmente che la superficie dei pannelli solari non presenti crepe e componenti mancanti o difettosi. Per prestazioni ottimali, mantenere il pannello solare libero da sporcizia e ombreggiature, ad esempio polvere e foglie. Sciacquare i pannelli solari con il tubo di gomma dell'acqua. Rimuovere con attenzione lo sporco ostinato con una spugna o un panno in microfibra morbidi umidi. Controllare occasionalmente la tenuta per verificare che non siano presenti danni.

11 Risoluzione dei problemi

1 5asto Possioile ca5sa Rime8io
B’impianto solare non funziona nessuna potenza in uscital.	Difetti di isolamento( rotture o collegamenti allentati in corrispondenza dei cavi sotto tensione.	> 5 ontrollare che i cavi sotto tensione non presentino difetti di isolamento( rotture o collegamenti allentati.> ,strarre il fusibile dal caricabatterie solare e controllare la tensione del pannello solare &Co51 sul caricabatterie solare.> ) e non si riesce a trovare un errore(contattare il servizio di assistenza autorizzato.

1 5asto Possioile ca5sa Rime8io
	5 aricabatterie solare difettoso.	) ostituire il caricabatterie solare.
ß'impianto solare non funziona correttamente 3bassa potenza in uscital.	Oggetti o sporcizia ostruiscono la lu-ce.	> 5 ontrollare che non vi siano ostruzioni e assicurarsi che i pannelli solari non siano coperti da ombre.> ) postare il veicolo in un luogo pik adatto.> Fimuovere lo sporco.
	) urriscaldamento dei pannelli solari. 3asciare raffreddare i pannelli solari.	> ) postare il veicolo in un luogo pik adatto> Garantire che ci sia una circolazione d'aria sufficiente intorno ai pannelli solari.
	1 no dei pannelli solari del gruppo si è guastato.	> , strarre il fusibile dal caricabatterie solare e controllare la tensione del pannello solare [Co5] sul caricabatterie solare.> 5 ontrollare che i pannelli solari non presentino microfessure.> 5 ontrollare che il pannello solare non presenti delaminazioni.> ) ostituire il pannello solare( se necessario.

12 Smaltimento

Riciclaggio del materiale da imballaggio: Smaltire il materiale da imballaggio negli appositi contenitori di riciclaggio, dove possibile.

Per smaltire definitivamente il prodotto, informarsi presso il centro di riciclaggio più vicino o presso il proprio distributore specializzato sulle norme applicabili relative allo smaltimento. Se possibile, smaltire il prodotto gratuitamente.

Se il prodotto contiene batterie non sostituibili, batterie ricaricabili o fonti di luce, non è necessario rimuoverle prima dello smaltimento.

13 Garanzia

Si applica il periodo di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del fabbricante nel proprio paese (vedere dometic.com/dealer) o il rivenditore di riferimento.

Per attivare la garanzia e predisporre eventuali interventi di riparazione, è necessario inviare la seguente documentazione insieme al prodotto:

• una copia della ricevuta con la data di acquisto;
• il motivo della richiesta o la descrizione del guasto.

Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.

14 Specifiche tecniche

1461 CDS Power 'i e

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
1 scita nominale Ⓐ6 pl 1. 0 00 10 4 0
7roduzione giornaliera Ⓐ6 hNgiornol	/20 1140 4 0 1340
Dimensioni ⒶB S 7 S * I (con staffe di montaggio laterali per tettol	1444°S /. 0°S 00 mm	- M% 1. 0 5D) 1200°S 000°S 00 mm	- M% 10 5D)
	8g.10 alla pagina 1 3/
7annello solare M%) M 1. 0 5D) - M%) M 1. 0 5D) M%) M 10 5D) - M%) M 10 5D)
5 aricabatterie solare ) 5. . 0 ) 5430
7eso (senza cavil	11(1 kg	1(1 kg	1/(4 kg) . 0(. kg
Ispezione Ncertificazione	CE

	MT SM 130 CDS	MT SM 210 CDS
I scita nominale Ⓐ6 pl	1. 0	10
7roduzione giornaliera Ⓐ6 hNgiornol	/20	4 0
%olleranza potenza	U 10 V

	MT SM 130 CDS MT SM 210 CDS
5orrente di cortocircuito Iscl /(0 * 3(4 *
%ensione di circuito aperto Co5I 4(4 C 4(4 C
Aumero di celle 44 44
%ipo di cella Monocristallina
%emperatura normale di lavoro della cel- 43 °5'U K. °5la SAO5%I
%emperatura ambiente K 40°Q 3/ °5
1 midita ambientale ≤ 3/ V
Dimensioni GBP-F7F-F*| 1. 4PS /. 0PS . / mm 1040°S 000PS . / mm
7eso 3(/ kg 1 (/ kg
IspezioneNcertificazione CE

Le specifiche sono ottenute nelle condizioni di prova standard di STC: irraggiamento 1000 W/m², temperatura del pannello 25 °C.

	MT 75 MC Slim Short MT 150-2 MCSlim Short		MT 80 MC MT 160-2 MC
1 scita nominale @6 pl 2/	1/0 30 100
7roduzione giornaliera@6 hNgiornol	.00 000.0040
Dimensioni @S 7 S *1con staffe di montaggio laterali per tettol	1.0°S../°S 00 mm	-M% 2/M5) lim	1120°S 4/0°S 00 mm	-M% 30 M5
7annello solare M%) M 2/	M5) lim) hort	-M%) M 2/M5) lim) hort	M%) M 30 M5	-M%) M 30 M5
5 aricabatterie solare ) 5..0) 5..0
7eso (senza cavil)	2(3 kg)	1/kg	3(/kg)	10(4 kg)
Ispezione Ncertificazione
	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
1 scita nominale @6 pl	110	0	140	30
7roduzione giornaliera@6 hNgiornol	440 330 /00	11 0
Dimensioni @S 7 S *1con staffe di montaggio laterali per tettol	1../°S/.0°S 00 mm	-M% 110 M5	1/.0°S/.0°S 00 mm	-M% 140 M5
7annello solare	M%) M 110 M5	-M%) M 110 M5	M%) M 140 M5	-M%) M 140 M5
5 aricabatterie solare ) 5..0) 5..0
7eso (senza cavil)	10(kg)	14(4 kg)	11(0 kg)	(2 kg)
Ispezione Ncertificazione
	MT 170 MC		MT 340-2 MC
1 scita nominale @6 pl	120		.40
7roduzione giornaliera@6 hNgiornol	030		1.00
Dimensioni @S 7 S *1con staffe di montaggio laterali per tettol	1000°S 000°S 00 mm		-M% 120 M5
7annello solare	M%) M 120 M5		-M%) M 120 M5
5 aricabatterie solare	) 5430
7eso (senza cavil)	14(1 kg)		2(2 kg)
Ispezione Ncertificazione

	MT SM 75 MC Slim Short	MT SM 80 MC MT	MT SM 110 MC MT	MT SM 140 MC MT SM 170 MC
1 scita nominale €6 pl	2/30 110 140 120
7roduzione giornaliera €6 hNgiomol	.00.0440 /00 030
%olleranza potenza U 10 V
5 orrente di cortocircuito €Iscl	4(.2*	4(2*	0(0*	2//*	10(. *
%ensione di circuito aperto €Co5l	1(0 C	1(0 C	1(0 C	4(3 C	(. C
Aumero di celle	2 2 2	2 2
%ipo di cella	Monocristallina
%emperatura normale di lavoro della cella €AO5%l	43 °5'UK. °5
%emperatura ambiente	K 40°Q 3/°5
1 midita ambientale	≤3/V
Dimensioni €B2-P7-F-**l	1 00FS ./PS./mm	10/0'S 4/0'S./mm	1 1/PS/.0'S./mm	1 1/PS/.0'S./mm	1430'S 000PS./mm
7eso	/(4 kg)	0(kg)	2(0 kg)	4 kg	11(kg)
Ispezione Ncertificazione	CE

Le specifiche sono ottenute nelle condizioni di prova standard di STC: irraggiamento 1000 W/m², temperatura del pannello 25 °C.

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
1 scita nominale 36 pl 2/	1/0	100	00
7roduzione giornaliera 06 hNgiomol	..0	000	440	330
Dimensioni GB S 7 S *1 con staffe di montaggio laterali per tettol	1. 0°S . . /°S 00 mm	- M% 2/ M5) lim) hort	1120°S 4/0°S 00 mm	- M% 30 M5
	8g.PU alla pagina32
7annello solare M%) M 2/ M5) lim) hort		- M%) M 2/ M5) lim) hort	M%) M 100 M5	- M%) M 100 M5
5 aricabatterie solare	) 5..0		) 5..0

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
7eso (senza cavil)	2(3 kg)	1/ kg	3(1/ kg)	10(4 kg)
Ispezione Ncertificazione		CE

	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
1 scita nominale Ⓐ6 pl 1. 0	00 1/0 . 00
7roduzione giornaliera Ⓐ6 hNgiornol	/2 1144 000	1. 0
Dimensioni ⒶB S 7 S * I Ⓐcon staffe di montaggio laterali per tettol	1. . /?S /. 0?S 00 mm	- M% 1. 0 M5	1/. 0FS /. 0FS 00 mm
	8g.☐ alla pagina P 32
7annello solare M%) M 1.	0 M5 - M%) M 1. 0 M5	M%) M 1/0 M5 - M%) M 1/0 M5
5 aricabatterie solare ) 5.	. 0	) 5.. 0
7eso Ⓐsenza cavil	10( kg	14(4 kg	11(0 kg
Ispezione\Certificazione	CE

	MT 200 MC-80K	MT 400-2 MC-80K
1 scita nominale Ⓐ6 pl	00	400
7roduzione giornaliera Ⓐ6 hNgiornol	330	1200
Dimensioni ⒶB S 7 S * Icon staffe di montaggio laterali per tettol	1000 ° S 000 ° S 00 mm	- M% 00 M5
	8g.☐ alla pagina 32
7annello solare	M%) M 120 M5	- M%) M 120 M5
5 aricabatterie solare	) 5430
7eso Ⓐsenza cavil	14(1 kg	2(2 kg
Ispezione\Ncertificazione	CE

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
1 scita nominale 66 pl	2/	100 1. 0 1/0	00
7roduzione giornaliera 66 hNgiomol	.. 0	440	/2	000	330
%olleranza potenza		U 10 V
5 orrente di corto-circuito [Iscl]	./ *	4 *	/(2 *	0(0 *	3(3 *
%ensione di circuito aperto [Co5]	0(40 C)	2(04 C)	2(4/ C)	2(04 C)	2(4/ C)
Aumero di celle 30 30 30 30
%ipo di cella Monocristallina
%emperatura normale di lavoro della cella [AO5%]		43 °5/U K. °5
%emperatura ambiente		K 40°Q 3/ °5
1 midita ambientale		≤ 3/ V
Dimensioni GB2-P7-P-*|	1 00PS . / PS . / mm	10/0PS 4/0S . / mm	1 1/PS /. 0'S . / mm	1410FS /. 0'S . / mm	1430FS 000FS . / mm
7eso	/(4 kg)	0( kg)	2(0 kg)	4 kg	11( kg)
Ispezione Ncertificazione		CE

Le specifiche sono ottenute nelle condizioni di prova standard di STC: irraggiamento 1000 W/m², temperatura del pannello 25 °C.

Per informazioni dettagliate sui dati tecnici del caricabatterie solare, consultare le Istruzioni di montaggio e d'uso allegate oppure andare all'indirizzo qr.dometic.com.
