MT130MC-80 - Pannello solare DOMETIC - Manuale utente e istruzioni gratuiti

Marca	Dometic
Modello	MT130MC-80
Tipo di prodotto	Pannello solare monocristallino
Potenza nominale	130 W
Tensione a vuoto (Voc)	22,5 V (circa)
Corrente di cortocircuito (Isc)	7,6 A (circa)
Dimensioni (L × l × H)	1015 × 500 × 25 mm (circa)
Peso	12 kg (circa)
Numero di celle	30
Temperatura di funzionamento	-40°C a 85°C (stima)
Applicazioni	Roulotte, camper, barche
Installazione	Incollaggio senza foratura sul tetto
Protezione	Contro sovratensione e scarica profonda (tramite caricatore solare incluso)
Resistenza al vento	Fino a 50 km/h
Manutenzione	Pulizia con acqua dolce, evitare prodotti abrasivi
Sicurezza	Non toccare i contatti sotto tensione; coprire il pannello durante l'installazione
Garanzia	Legale; contattare il servizio clienti Dometic

Domande frequenti - MT130MC-80 DOMETIC

Come installare il pannello solare MT130MC-80?

L'installazione viene effettuata mediante incollaggio senza foratura sul tetto del veicolo. Pulisci accuratamente la superficie, applica l'attivatore e l'adesivo forniti, quindi fissa i supporti laterali. Assicurati che il pannello sia ben posizionato e mantienilo in posizione fino a completa asciugatura. Consulta il manuale per i passaggi dettagliati.

Che tipo di batteria posso utilizzare con questo pannello?

Il pannello è progettato per ricaricare batterie da 12 V (piombo-acido, AGM, gel, litio) tramite il caricatore solare incluso. Il caricatore protegge contro sovratensioni e scariche profonde.

Come pulire il pannello solare?

Pulisci il pannello la mattina presto o nel tardo pomeriggio per evitare scottature. Usa un tubo da giardino o un panno morbido in microfibra con acqua. Non usare mai un idropulitrice, prodotti abrasivi o solventi.

Cosa fare se il sistema non produce elettricità?

Controlla prima i cavi e le connessioni per rilevare difetti di isolamento o tagli. Rimuovi il fusibile del caricatore solare e misura la tensione del pannello. Se tutto sembra corretto, contatta un servizio autorizzato.

Posso aggiungere un secondo pannello solare?

Sì, puoi collegare più pannelli della stessa potenza in parallelo tramite la scatola di giunzione. Assicurati di non superare la potenza massima del caricatore solare.

Qual è la durata del pannello?

I pannelli monocristallini hanno una durata tipica di 25 a 30 anni con una progressiva diminuzione del rendimento. Una manutenzione regolare e un'installazione corretta massimizzano la longevità.

Il pannello resiste alle intemperie?

Sì, è progettato per resistere a venti fino a 50 km/h e a temperature estreme (-40°C a 85°C). La tenuta stagna è garantita dal condotto sul tetto e dalle guarnizioni fornite.

Come sapere se il pannello è danneggiato?

Ispeziona regolarmente la superficie per rilevare crepe, microfratture o delaminazione (separazione degli strati). Se il vetro è rotto, sostituisci immediatamente il pannello, poiché potrebbe presentare un rischio di elettrocuzione.

Posso usare questo pannello su una barca?

Sì, è adatto per applicazioni marine (barche, velieri) a condizione che l'installazione sia eseguita da un professionista e che i componenti siano protetti dall'umidità.

Cosa fare in caso di guasto del caricatore solare?

Se il caricatore solare è difettoso, sostituiscilo con un modello compatibile (riferimento nel manuale). Contatta Dometic o un rivenditore autorizzato per ottenere un pezzo di ricambio.

MANUALE UTENTE MT130MC-80 DOMETIC

IT Impianto solare Istruzioni di montaggio e d'uso....04

Spiegazione dei simboli....04 Istruzioni per la sicurezza....20

Dotazione....2

Accessori....2. 5 Conformità d'uso....2.

2 Descrizione delle caratteristiche tecniche....2/

Installazione dell'impianto solare....2/ Funzionamento....31

10 Pulizia e manutenzione....3

Risoluzione dei problemi....3 Smaltimento....3. Garanzia....3. Specifiche tecniche.... 3/

1 Note importanti

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni devono essere conservate insieme al prodotto. Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità alle istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità alle leggi e ai regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, visitare documents.dometic.com.

2 Spiegazione dei simboli

Il termine presente nella segnalazione identifica i messaggi di sicurezza e quelli relativi al danneggiamento della proprietà, oltre a indicare il grado o livello di gravità del rischio.

PERICOLO

Indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali.

AVVERTENZA

Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali.

Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni di entità lieve o moderata.

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

Nota: Informazioni supplementari relative al funzionamento del prodotto.

3 Istruzioni per la sicurezza

Osservare anche le indicazioni di sicurezza e le condizioni previste dal fabbricante del veicolo e dalle officine autorizzate.

3.6.1 Sicurezza generale

AVVERTENZA: Pericolo di scosse elettriche

I pannelli solari generano corrente continua e sono fonti di elettricità se esposti alla luce solare o ad altre fonti di luce. Non entrare in contatto con le parti sotto tensione del pannello solare, come i terminali, poiché ciò potrebbe causare ustioni, scintille e scosse letali, sia che il modulo sia collegato o scollegato.

Non installare l'impianto solare quando i pannelli solari sono esposti alla luce solare o ad altre fonti di luce. Coprire tutti i pannelli solari con un panno o materiale opaco per evitare la produzione di elettricità durante l'installazione o l'utilizzo di pannelli solari o cablaggi. L'installazione e la rimozione dell'impianto solare possono essere eseguite soltanto da personale qualificato. Non utilizzare l'impianto solare se uno qualsiasi dei componenti è visibilmente danneggiato. Per evitare possibili pericoli legati alla sicurezza, se il cavo di alimentazione del presente apparecchio è danneggiato deve essere sostituito dal fabbricante, da un tecnico del servizio assistenza oppure da personale ugualmente qualificato. L'impianto solare può essere riparato solo da personale qualificato. Riparazioni eseguite non correttamente possono creare considerevoli rischi. Se l'apparecchio viene smontato: • Staccare tutti i collegamenti. • Assicurarsi che tutte le uscite e tutti gli ingressi siano privi di tensione. Utilizzare esclusivamente gli accessori consigliati dal fabbricante. Non modificare o adattare alcun componente in alcun modo.

AVVERTENZA: Rischio di lesioni

Se esposti alla luce solare diretta, i pannelli solari possono riscaldarsi a una temperatura fino a 20°C. Non entrare in contatto con la superficie dei pannelli solari per evitare ustioni.

AVVERTENZA: Pericolo per la salute

Questo apparecchio può essere utilizzato da bambini di età superiore a 3 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso. Gli apparecchi elettrici non sono giocattoli. Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini molto piccoli. Controllare che i bambini non giochino con questo apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la presenza di un adulto.

AVVISO: Rischio di danni

Assicurarsi che altri oggetti non possano causare un cortocircuito sui contatti dell'apparecchio. Assicurarsi che i poli negativi e positivi non entrino mai in contatto. Non salire sui pannelli solari e non appoggiarsi su di essi. Non applicare un carico eccessivo sul vetro o sulla lastra posteriore dei pannelli solari, poiché ciò potrebbe rompere le celle o causare micro incrinature. Conservare l'impianto solare in un luogo sicuro prima del montaggio o dopo lo smontaggio. Proteggere i pannelli solari in modo che non si ribaltino o cadano.

362 Installazione dell'apparecchio in sicurezza

PERICOLO: Pericolo di esplosione

Non montare mai l'apparecchio in aree dove sussiste il rischio di esplosioni di gas o polveri.

AVVERTENZA: Rischio di lesioni

Se si installa l'impianto solare su un tetto:

• Non eseguire l'installazione e il montaggio in condizioni di forte vento.
• Proteggere se stessi e le altre persone da cadute. Evitare la possibile caduta di oggetti.
• Assicurare l'area di lavoro in modo che nessuno possa ferirsi.

AVVISO: Rischio di danni

I pannelli solari montati in modo errato possono allentarsi e cadere. Per garantire un'adesione ottimale, non utilizzare silicone o altro collante diverso da quello fornito o raccomandato.

363 Sicurezza durante il collegamento elettrico dell'apparecchio

AVVERTENZA: Pericolo di scosse elettriche

L'installazione elettrica deve essere collegata solo da personale qualificato conformemente alle prescrizioni nazionali. Un collegamento non eseguito correttamente può causare rischi enormi. Quando si eseguono lavori agli impianti elettrici, assicurarsi che nelle vicinanze si trovi qualcuno in grado di intervenire in caso di emergenza. Rispettare le sezioni dei cavi consigliate. Posare i cavi in modo che non possano essere danneggiati da porte o cofani. Cavi schiacciati possono causare lesioni gravi.

AVVISO: Rischio di danni

Non superare i valori nominali di corrente e tensione del caricabatterie solare. Installare i pannelli solari solo fino alla potenza nominale massima del caricabatterie solare usato. Se l'impianto solare supera questi valori nominali, contattare il distributore per richiedere un caricabatterie solare adatto. Utilizzare tubi vuoti o canaline per cavi qualora i cavi debbano passare attraverso pannelli in lamiera oppure pannelli con spigoli vivi. Non posare il cavo di alimentazione da rete da 230 V e il cavo da 12 V DC nello stesso condotto. Non posare il cavo lasciandolo penzolare o creando strozzature. Fissare i cavi saldamente. Non tirare i cavi.

3.6 Sicurezza durante l'utilizzo del dispositivo

PERICOLO: Pericolo di scosse elettriche. Non toccare mai i cavi esposti a mani nude.

AVVERTENZA: Rischio di lesioni

All'inizio di ogni viaggio e a intervalli regolari durante ogni viaggio, controllare che i pannelli solari siano fissati saldamente al tetto. Un pannello solare montato in modo errato può cadere durante il viaggio e causare lesioni agli altri utenti della strada.

ATTENZIONE: Pericolo di esplosione. Non utilizzare l'apparecchio nelle condizioni seguenti:

• In prossimità di vapori corrosivi • In prossimità di materiali infiammabili • In zone a rischio di esplosione

AVVISO: Rischio di danni

Evitare forti urti e vibrazioni durante la guida.

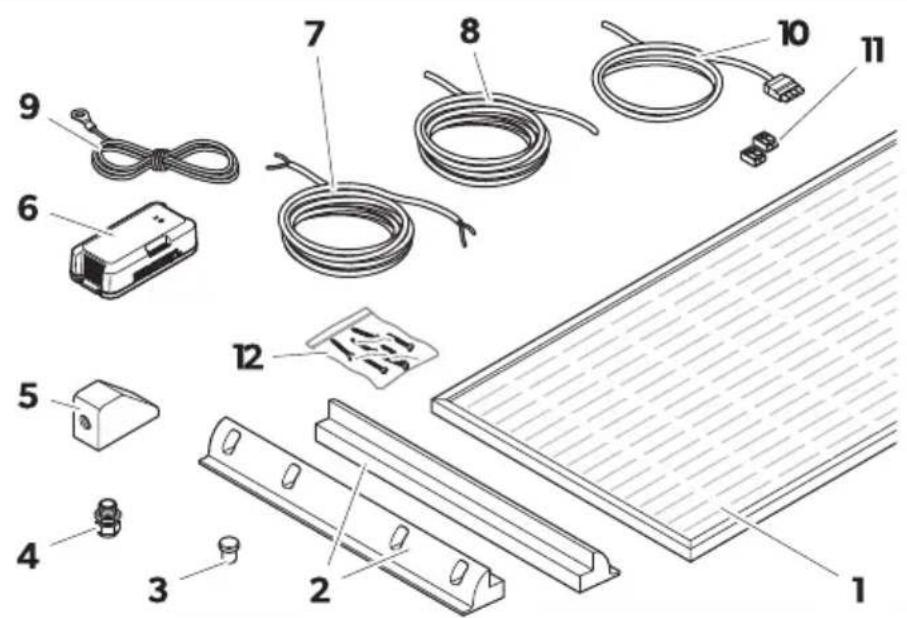

4 Dotazione

□

1 Pannello solare

2) Supporto di montaggio 1

3) Tappo cieco 1

4) Pressacavo 1

5) Accessori

Articolo Descri7io e Q5a titN
5 5 ondotto del tetto 1
6 5 aricabatterie solare 1
7 5 avo per esterni 6 - /mmI J 1
8 5 avo per interni 6 - /mmI J 1
9)ensore di temperatura 1
10 Mit di cavi, BB 1
11 5 onnettore 6 *GO
		10 E12 Cite *6 0-* -, (4K.
		0 EE
L Istruzioni di montaggio e d'uso (solo digitali)		1
L Guida rapida di installazione e d'uso		1
L Istruzioni di montaggio e d'uso per il caricabatterie solare		1

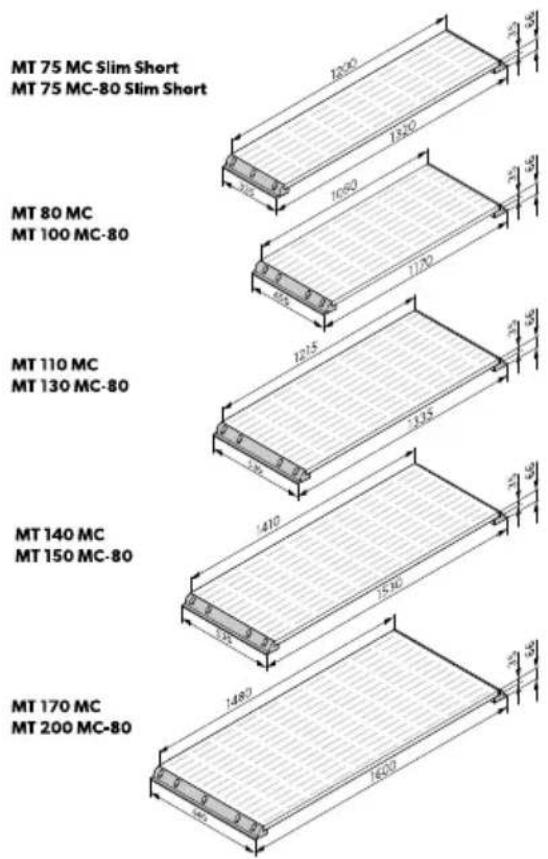

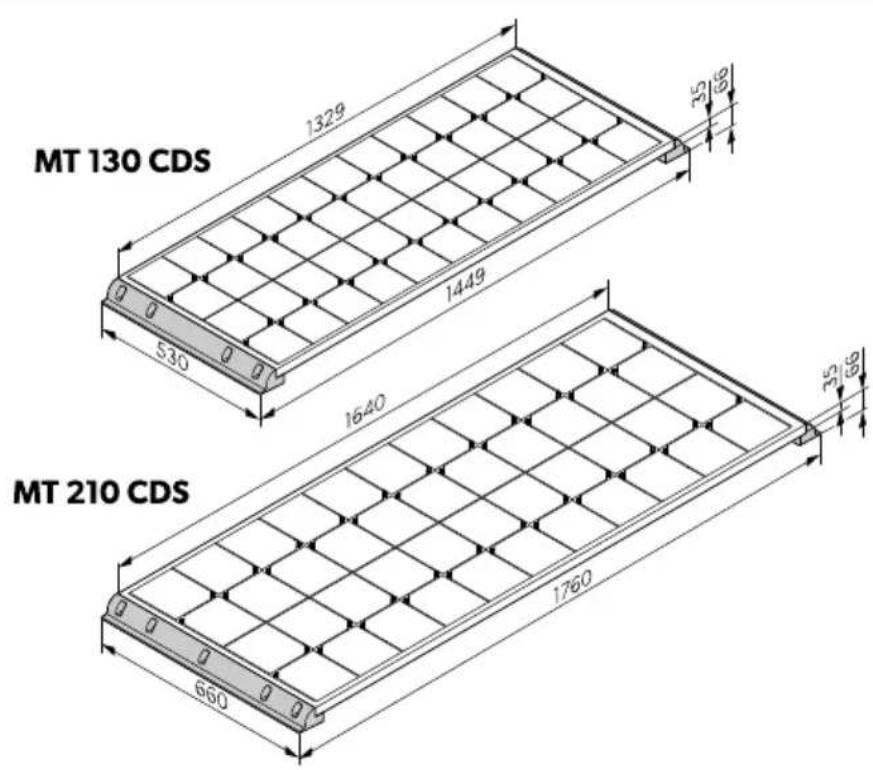

E	CDS Power 'i eA M% 130 5D) (M% 210 5D)
	Blac9 'i eA M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
	Power Blac9 'i eA M% 75 M5-30M) lim) hort(M% 100 M5-30M(M% 130 M5-30M(M% 150 M5-30M(M% 200 M5-30M
EE	CDS Power 'i eA M% 260-2 5D) (M% 420-2 5D)
	Blac9 'i eA M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
	Power Blac9 'i eA M% 150-2 M5-30M) lim) hort(M% 200-2 M5-30M(M% 260-2 M5-30M(M% 300-2 M5-30M(M% 400-2 M5-30M

Disponibili come accessori (non in dotazione)

6) Conformità

De omi a7io e	N6 art6
Dometic %ouch Displa' %D 3.	40 001. 2

L'impianto solare è progettato per convertire la luce solare in corrente continua (CC) per caricare batterie ricaricabili da 12 V di veicoli o imbarcazioni durante la guida o la navigazione, o per fornire una tensione di mantenimento per la generazione di energia. L'alimentazione a batteria può inoltre essere utilizzata come alimentazione stabile per azionare i dispositivi alimentati a corrente continua collegati alla batteria.

L'impianto solare è progettato per convertire la luce solare in corrente continua [5 5] per caricare batterie ricaricabili da 1 HC di veicoli o imbarcazioni durante la guida o la navigazione, o per fornire una tensione di mantenimento per la generazione di energia. L'alimentazione a batteria può inoltre essere utilizzata come alimentazione stabile per azionare i dispositivi alimentati a corrente continua collegati alla batteria.

• Installazione su camper e caravan • Uso fisso o mobile • Condizioni operative estreme, utilizzo durante spedizioni • Velocità del vento fino a 5 km/h

• Installazione su camper e caravan • Uso fisso o mobile • Condizioni operative estreme, utilizzo durante spedizioni • Velocità del vento fino a 5 km/h

• Funzionamento con alimentazione da rete • Applicazioni portatili

• funzionamento con alimentazione da rete • applicazioni portatili

La tensione di uscita dei pannelli solari collegati non può superare la potenza massima in uscita del caricabatterie solare.

La tensione di uscita dei pannelli solari collegati non può superare la potenza massima in uscita del caricabatterie solare.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un'installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il fabbricante non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

• Installazione (montaggio o collegamento errati), compresa la sovratensione
• Manutenzione non corretta o uso di parti di ricambio diverse da quelle originali fornite dal fabbricante
• Modifiche al prodotto senza esplicita autorizzazione del fabbricante
• Impiego per scopi diversi da quelli descritti nel presente manuale

Dometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

7 Descrizione e caratteristiche tecniche

I supporti di montaggio laterali del tetto sono incollati al tetto del veicolo senza la necessità di praticare fori. I pannelli solari sono avvitati sui supporti di montaggio laterali per tetto e sono sostituibili.

Il cablaggio diretto all'abitacolo viene instradato attraverso un condotto del tetto a tenuta stagna pressurizzato.

L'impianto solare può essere esteso con altri pannelli solari della stessa potenza. I singoli pannelli solari possono essere collegati tra loro in una scatola di derivazione.

Il caricabatterie solare è collegato tra i pannelli solari e le batterie del veicolo per garantire la corretta corrente di carica delle batterie e per proteggere queste ultime da sovratensione e scarica completa.

8 Installazione dell'impianto solare

AVVERTENZA: Pericolo di scosse elettriche

Durante l'installazione coprire completamente tutti i pannelli solari con un materiale opaco per evitare la generazione di elettricità.

Assicurarsi che la scatola di derivazione e il condotto del tetto siano sigillati correttamente e che il condotto del tetto sia incollato saldamente al tetto in modo che non si infiltri umidità nella scatola di derivazione o nel tetto.

Nel selezionare la posizione di installazione, considerare quanto segue:

• La superficie di montaggio deve essere piana e sufficientemente stabile da supportare il pannello solare.
• Assicurarsi che la superficie di montaggio sia realizzata con materiali che resistono alle alte temperature causate dal pannello solare.
• Assicurarsi che la superficie di montaggio stabilita sia sufficientemente dimensionata.
• Assicurarsi che vi sia spazio sufficiente per accedere ai pannelli solari e ad altri componenti fissi per la futura manutenzione.
• Assicurarsi che le aperture di ventilazione esistenti sul veicolo e la ventilazione posteriore del pannello solare non siano ostruite.

L'ombreggiatura può ridurre le prestazioni del sistema solare. Assicurarsi che i componenti fissi (come i condizionatori d'aria o le antenne satellitari aperte) non oscurino i pannelli solari. Per prestazioni ottimali, scegliere un luogo con luce solare diretta. Posizionare i pannelli solari il più vicino possibile l'uno all'altro. Non incollare i supporti di montaggio laterali del tetto o i condotti del tetto su superfici in gomma (ad esempio, tavolato esterno), poiché l'adesione del collante non è garantita.

Operazioni preliminari al montaggio

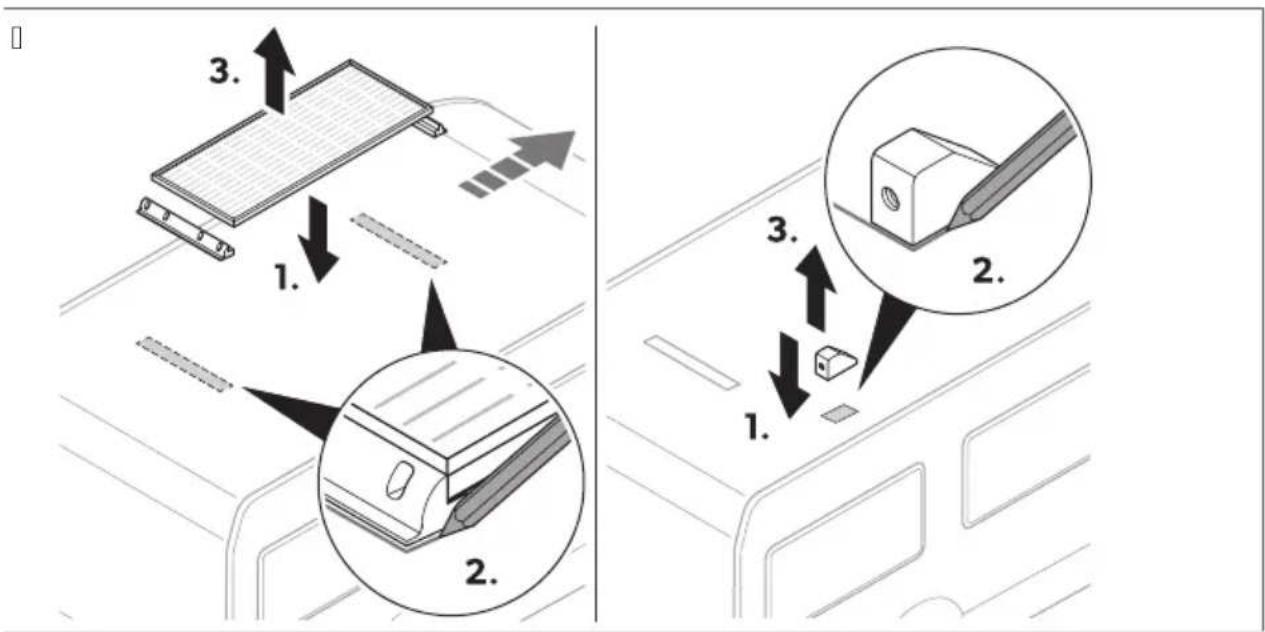

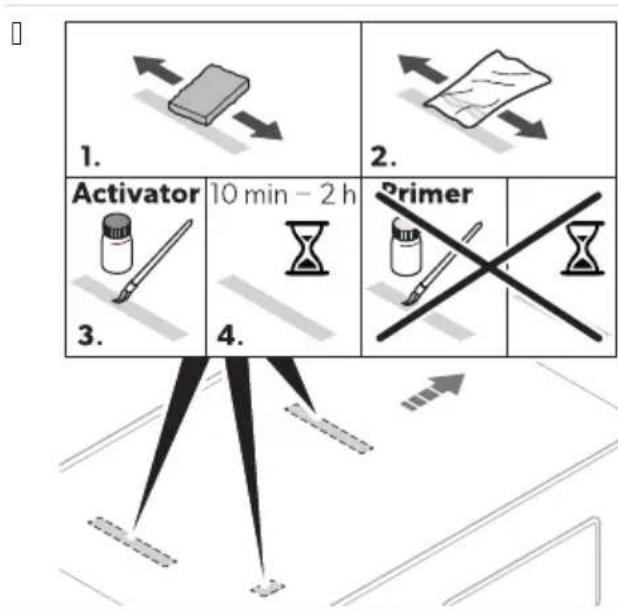

1. Contrassegnare le superfici di incollaggio.

2. Seguire l'abrasione con tessuto non tessuto abrasivo delle superfici di incollaggio del veicolo.

3. Pulire le superfici di incollaggio del veicolo.

4. Applicare l'attivatore sulla superficie di incollaggio e lasciare asciugare per 10 minuti.

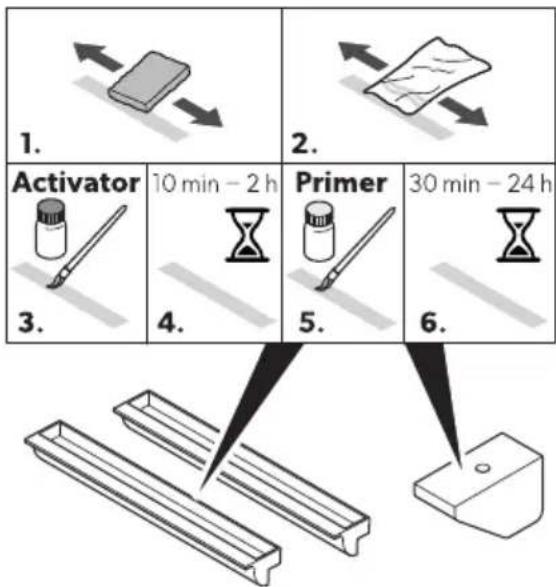

1. Quindi, seguire l'abrasione con tessuto non tessuto abrasivo delle superfici di incollaggio dei supporti di montaggio laterali del tetto e del condotto del tetto.

□

1. Pulire le superfici di incollaggio dei supporti di montaggio laterali del tetto e del condotto del tetto.
2. Applicare l'attivatore sulle superfici di incollaggio e lasciare asciugare per 10 minuti.
3. Applicare il primer sulle superfici di incollaggio e lasciare asciugare per 10 minuti. 4.) Pelare le estremità dei cavi come segue:
4. Cavo per esterni 11 mm² / 6 mm²
5. Cavo per interni 11 mm² / 6 mm²

□

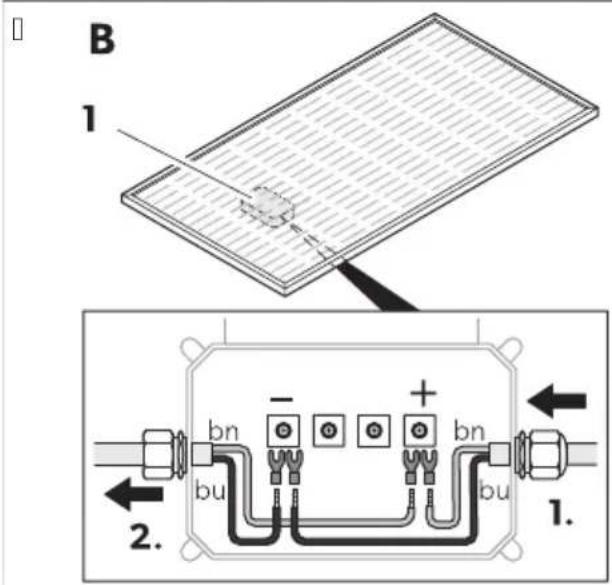

863 Collegamento al pannello solare

Attenersi alle seguenti istruzioni per collegare il pannello solare:

• Sigillare l'uscita del cavo inutilizzata sulla scatola di derivazione (61) con il tappo cieco (62). - Utilizzare solo i terminali esterni sulla scatola di derivazione. - Collegare solo pannelli solari dello stesso tipo e della stessa capacità. - Collegare due pannelli solari alla scatola di derivazione più vicina al condotto del tetto.

Collegare il pannello solare come segue:

Collegare il cavo per esterni alla scatola di derivazione.

Collegare diversi pannelli solari in parallelo:

• Collegare i poli positivi l'uno con l'altro.
• Collegare i poli negativi l'uno con l'altro.

864 Mo ta!! io 8ell'impia to solare

AVVERTENZA: Rischio di lesioni

Utilizzare un collante adatto (ad esempio, 3M™-55). Non utilizzare silicone. Non spostare il veicolo finché il collante non sarà completamente asciutto per garantire che i componenti siano fissati saldamente al tetto del veicolo. Osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

AVVISO: Rischio di danni

Prima di praticare qualsiasi foro, assicurarsi che nessun cavo elettrico o altri componenti del veicolo possano essere danneggiati da trapani, seghe o lime.

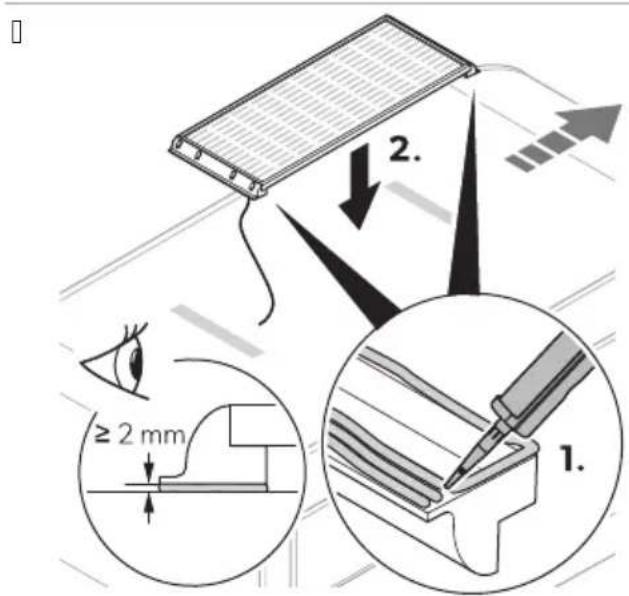

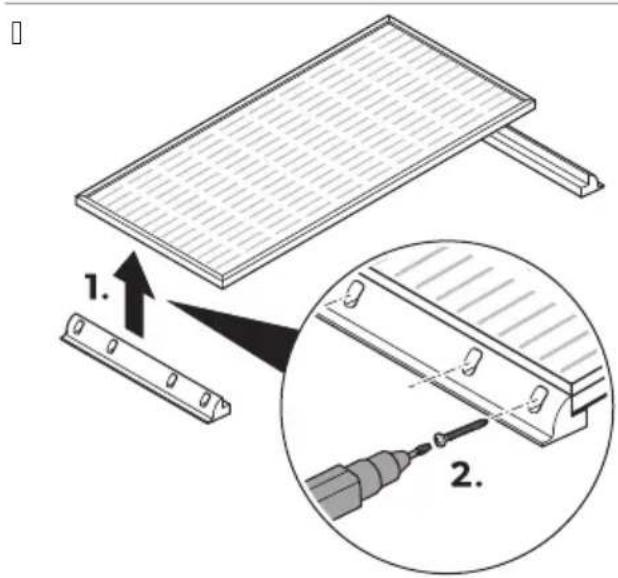

1. Avvitare i supporti di montaggio laterali del tetto sul pannello solare.

Applicare il collante sui supporti di montaggio laterali del tetto del pannello solare (fig. a pagina 23, 1).

Posizionare il pannello solare sulla superficie di incollaggio preparata sul veicolo (fig. a pagina 23, 2).

Premere leggermente i supporti di montaggio laterali del tetto contro la superficie di incollaggio per garantire che il pannello solare sia alloggiato saldamente.

AVVISO: Rischio di danni

Non esercitare una pressione eccessiva sulla superficie del pannello solare. Non esercitare pressione sul centro del pannello solare.

1. Fissare il pannello solare (ad esempio con dei pesi leggeri o nastro adesivo) fino al completo indurimento del collante, per garantire che il pannello solare sia fissato saldamente sulla superficie del veicolo.

NOTA: Osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

1. Instradare il cavo di collegamento dalla scatola di derivazione attraverso il pressacavo (fig. 40, pagina 24, punto 1).

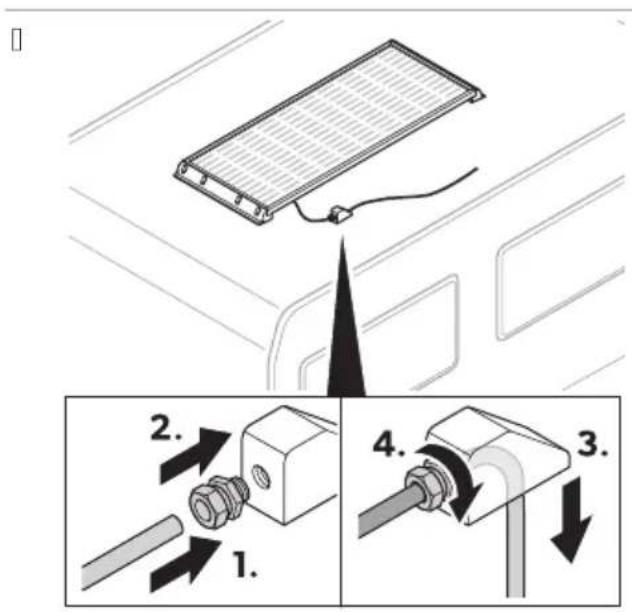

1. Instradare il cavo di collegamento dal pressacavo attraverso il condotto del tetto (fig. 40, pagina 24, punto 2).
2. Fissare il pressacavo al condotto del tetto (fig. 40, pagina 24, punto 3). Rispettare la lunghezza del cavo necessaria per l'instradamento e il collegamento del cavo.

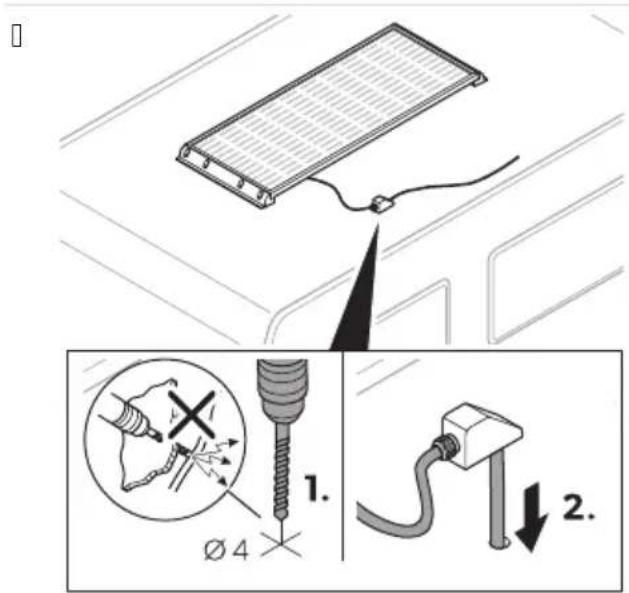

3. Praticare un foro nella superficie del veicolo per il cavo di collegamento (fig. 40, pagina 24, punto 1).

1. Instradare il cavo di collegamento nell'abitacolo del veicolo attraverso il foro realizzato in precedenza.

(fig. 40, pagina 24, punto 2).

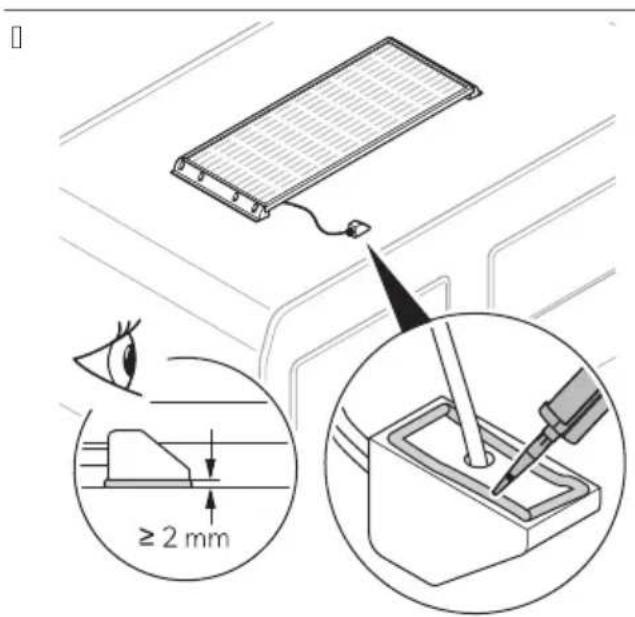

1. Applicare il collante sulla parte posteriore del condotto del tetto.

1. Posizionare il condotto del tetto sulla superficie di incollaggio preparata sul veicolo.

NOTA: Montare il condotto del tetto nella direzione di marcia del veicolo per evitare il carico di vento e pioggia sul pressacavo.

1. Fissare il condotto del tetto (ad esempio con nastro adesivo) fino al completo indurimento del collante, per garantire che il condotto del tetto sia fissato saldamente sulla superficie del veicolo.

NOTA: Osservare le indicazioni del fabbricante del veicolo sui tempi di indurimento del collante utilizzato.

La lunghezza del cavo deve essere più corta possibile.

Collegare il cavo per esterni al cavo per interni in un punto adatto utilizzando il connettore 6 [GO 61].

bk nero

rd rosso

bn marrone

bu blu

Collegare il cavo al caricabatterie solare

Le informazioni sull'installazione del caricabatterie solare sono disponibili nelle Istruzioni di montaggio e d'uso allegate oppure online all'indirizzo qr.dometic.com/ObFk'wD

AVVERTENZA

Osservare anche le istruzioni e le precauzioni di sicurezza per tutti gli altri componenti utilizzati nell'impianto solare.

Collegamento

Per un uso ottimale dell'impianto solare, tenere presente quanto segue.

L'impianto solare genera diverse quantità di elettricità a seconda della quantità di luce solare durante il giorno. Maggiore è la luce solare che cade sull'impianto solare, maggiore sarà la quantità di elettricità generata.

La quantità di elettricità generata è influenzata dalle seguenti condizioni:

• • Cielo nuvoloso • Radiazione solare stagionale • Variazioni dell'angolo del sole
• Ombreggiatura o sporcizia dell'impianto solare

Le prestazioni dell'impianto solare si riducono all'aumentare del riscaldamento dei pannelli solari. Garantire un'adeguata ventilazione ed evitare eccessive radiazioni solari.

10 Pulizia e manutenzione

AVVERTENZA: Pericolo di scosse elettriche

Il vetro rotto di un pannello solare può provocare scosse elettriche o incendi. Questi pannelli non possono essere riparati e devono essere sostituiti immediatamente. Contattare il servizio di assistenza autorizzato.

ATTENZIONE: Rischio di lesioni

Lasciare raffreddare il pannello solare prima di pulirlo per evitare ustioni o danni al pannello stesso a causa di eccessive differenze di temperatura. Pulire i pannelli solari al mattino presto, nel tardo pomeriggio o nei giorni nuvolosi quando la luce del sole è bassa e i pannelli solari sono più freddi.

AVVISO: Rischio di danni

Non lavare i pannelli solari con l'idropulitrice. Per la pulizia non utilizzare oggetti duri o appuntiti, detergenti abrasivi o detergenti chimici aggressivi.

Controllare regolarmente che i cavi sotto tensione non presentino guasti nell'isolamento, eventuali rotture, danni causati da roditori o intemperie, e che tutti i collegamenti siano serrati e privi di corrosione. Controllare regolarmente che la superficie dei pannelli solari non presenti crepe e componenti mancanti o difettosi. Per prestazioni ottimali, mantenere il pannello solare libero da sporcizia e ombreggiature, ad esempio polvere e foglie. Sciacquare i pannelli solari con il tubo di gomma dell'acqua. Rimuovere con attenzione lo sporco ostinato con una spugna o un panno in microfibra morbidi e umidi. Controllare occasionalmente la tenuta per verificare che non siano presenti danni.

11 Risoluzione dei problemi

1 5asto Possi0ile ca5sa Rime8io
B’impianto solare non funziona 6nessuna potenza in uscital.	Difetti di isolamento( rotture o collegamenti allentati in corrispondenza dei cavi sotto tensione.	> 5 ontrollare che i cavi sotto tensione non presentino difetti di isolamento( rotture o collegamenti allentati.> ,strarre il fusibile dal caricabatterie solare e controllare la tensione del pannello solare &Co5] sul caricabatterie solare.> ) e non si riesce a trovare un errore(contattare il servizio di assistenza autorizzato.
1 5asto Possioile ca5sa Rime8io
	5 aricabatterie solare difettoso.	) ostituire il caricabatterie solare.
B'impianto solare non funziona correttamente (bassa potenza in uscital).	Oggetti o sporcizia ostruiscono la lu-ce.	> 5 ontrollare che non vi siano ostruzioni e assicurarsi che i pannelli solari non siano coperti da ombre.> ) postare il veicolo in un luogo pik adatto.> Fimuovere lo sporco.
	) urriscaldamento dei pannelli solari. Basciare raffreddare i pannelli solari.	> ) postare il veicolo in un luogo pik adatto> Garantire che ci sia una circolazione d'aria sufficiente intorno ai pannelli solari.
	1 no dei pannelli solari del gruppo si è guastato.	> , strarre il fusibile dal caricabatterie solare e controllare la tensione del pannello solare [Co5] sul caricabatterie solare.> 5 ontrollare che i pannelli solari non presentino microfessure.> 5 ontrollare che il pannello solare non presenti delaminazioni.> ) ostituire il pannello solare( se necessario.

12 Smaltimento

Riciclaggio del materiale da imballaggio: Smaltire il materiale da imballaggio negli appositi contenitori di riciclaggio, dove possibile.

Per smaltire definitivamente il prodotto, informarsi presso il centro di riciclaggio più vicino o presso il proprio distributore specializzato sulle norme relative allo smaltimento. È possibile smaltire il prodotto gratuitamente.

Se il prodotto contiene batterie non sostituibili, batterie ricaricabili o fonti di luce, non è necessario rimuoverle prima dello smaltimento.

Si applica il periodo di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del fabbricante nel proprio paese (vedere dometic.com/dealer) o il rivenditore di riferimento.

Per attivare la garanzia e predisporre eventuali interventi di riparazione, è necessario inviare la seguente documentazione insieme al prodotto:

• una copia della ricevuta con la data di acquisto;
• il motivo della richiesta o la descrizione del guasto.

Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.

14 Specifiche tecniche

14.6.1 CDS Power Line

Impianto solare

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
1 scita nominale Ⓐ6 p] 1. 0 00 10 / 0
7roduzione giornaliera Ⓐ6 hOgiorno]	520 11/0 4 0 13/0
[con staffe di montag-gio laterali per tetto]	1//4HS 5. 0HS 00Hmm - M% 1. 0 5D) 1200HS 000HS 00Hmm - M% 10 5D) Dimensioni GB S 7 S *J
	8g.☐ alla pagina3/
7annello solare M%) M 1. 0 5D) - M%) M 1. 0 5D) M%) M 10 5D) - M%) M 10 5D)
5 aricabatterie solare ) 5.. 0 ) 5/30
7eso [senza cavi] 11(1kg	1(1kg 15(/kg)	. 0(. kg
IspezioneOcertificazione	CE

Pannello solare

	MT SM 130 CDS	MT SM 210 CDS
1 scita nominale ⓣ6 pJ	1.0	10
7roduzione giornaliera ⓣ6 hOgiornoJ	520	40
%olleranza potenza	U 10 A V
	MT SM 130 CDS MT SM 210 CDS
5orrente di cortocircuito [Isc] 5(0)* 3(4)*
%ensione di circuito aperto [Co5] 4(4HC 4(4HC)
Aumero di celle // //
%ipo di cella Monocristallina
%emperatura normale di lavoro della cel-la [AO5%]	/3°5HU L. °5
%emperatura ambiente L	/0°Q 35°5
1 midita ambientale ≤ 35%V
Dimensioni [CBH- H7+ -]* J 1. 4HS 5. 0HS . 5mm 10/0HS 000HS . 5mm
7eso 3(5kg 1 (5kg)
IspezioneOcertificazione	CE

Le specifiche sono ottenute nelle condizioni di prova standard di: STC (Standard Test Conditions): irradiazione 1000 W/m², temperatura del pannello 25°C ± 2°C.

14.6.2 Black Line e PowerBlack Line

146261 Black 'i e

Impianto solare

	MT 75 MC Slim Short MT 150-2 MCSlim Short		MT 80 MC MT 160-2 MC
1 scita nominale 66 pJ 25	150 30 100
7roduzione giornaliera 66 hOgiomoj	. 00 000 . 0 0/0
con staffe di montaggio laterali per tettoj	1. 0HS . . 5HS 00Hmm	- M% 25 M5 ) lim 1120HS /50HS 00Hmm - M% 30 M5 Dimensioni 3B S 7 S *J
	8g.41 alla pagina35
7annello solare M% ) M 25	M5 ) lim ) hort	- M% ) M 25 M5 ) lim ) hort	M% ) M 30 M5 - M% ) M 30 M5
5 aricabatterie solare ) 5.. 0 ) 5.. 0
7eso (senza cavi)	2(3)kg	15kg	3(5)kg	10(/kg
IspezioneOcertificazione

	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
1 scita nominale Ⓐ6 pJ	110	0	1/0	30
7roduzione giornaliera Ⓐ6 hOgiornoJ	//0 330 500	11 0
Dimensioni ⒶB S 7 S *Jcon staffe di montaggio laterali per tettoJ	1..5+S 5.0+S 00mm	-M% 110 M5	15.0+S 5.0+S 00mm	-M% 1/0 M5
	8g.10 alla pagina+35
7annello solare	M%) M 110 M5	-M%) M 110 M5	M%) M 1/0 M5	-M%) M 1/0 M5
5 aricabatterie solare) 5..0) 5..0
7eso (senza cavi)	10( kg	14(4kg	11(0kg	(2kg
Ispezione@certificazione	CE

	MT 170 MC	MT 340-2 MC
1 scita nominale Ⓑ6 pJ	120	./0
7roduzione giornaliera Ⓑ6 hOgiornoJ	030	1.00
Dimensioni GB S 7 S *Jcon staffe di montaggio laterali per tettoJ	1000+S 000+S 00+mm	-M% 120 M5
	8g.☐ alla pagina+35
7annello solare	M%) M 120 M5	-M%) M 120 M5
5 aricabatterie solare	) 5/30
7eso Ⓑsenza caviJ	1/(1·kg	2(2·kg
Ispezione Ⓑcertificazione	CE

Pannello solare

	MT SM 75 MC Slim Short	MT SM 80 MC MT	SM 110 MC MT	SM 140 MC MT SM 170 MC
1 scita nominale [6 p]	25 30 110 1/0 120
7roduzione giornaliera [6 hOgiomo]	.00. 0 //0 500 030
%olleranza potenza U 10V
5orrente di cortocircuito [Isc]	/(. 2* /(2* 0(0* 2( 5* 10(. *
%ensione di circuito aperto [Co5]	1(0C 1(0C 1(0C /(3C		(. C
Aumero di celle	2 2 2	2 2
%ipo di cella	Monocristallina
%emperatura normale di lavoro della cella [AO5%]	/3°5+U L . °5
%emperatura ambiente	L/0Q 35°5
1 midita ambientale	≤ 35IV
Dimensioni [BH-H7- H*]	1 00'S . . 5HS . 5mm	1050HS /50HS . 5mm	1 15HS 5. 0HS . 5mm	1 15HS 5. 0HS . 5mm
7eso	5(4kg)	0( Hkg)	2(0kg)	4kg
IspezioneOcertificazione	CE

Le specifiche sono ottenute nelle condizioni di prova standard di) %5 0)%5: irradiazione 1000 ⁶ Oml (temperatura del pannello 5 ⁹ 5 *M 1(5).

146262 Power Black 'i e

Impianto solare

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
1 scita nominale 36 pJ	25	150	100	00
7roduzione giornaliera 66 hOgiomoJ	. . 0	000	//0	330
Dimensioni GB S 7 S *J con staffe di montaggio laterali per tettoJ	1. 0HS . . 5HS 00Hmm	- M% 25 M5) lim ) hort	1120HS /50HS 00Hmm	- M% 30 M5
	8g.40 alla pagina35
7annello solare M%) M 25	M5) lim ) hort	- M%) M 25 M5) lim ) hort	M%) M 100 M5	- M%) M 100 M5
5 aricabatterie solare	) 5..0		) 5..0
7eso [senza cavi]	2(3Hkg)	15kg	3(5kg)	10(/kg)

IT...

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
IspezioneOcertificazione	CE
	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
1 scita nominale 66 pJ 1. 0	00 150 . 00
7roduzione giornaliera 66 hOgiornoJ	52 11// 000	1. 0
con staffe di montaggio laterali per tettoJ	1..5HS 5.0HS 00mm	M% 1.0 M5 15.0HS 5.0HS 00mm - M% 150 M5 Dimensioni CBS 7 S *J
	8g.10 alla pagina35
7annello solare M% ) M 1. 0 M5 - M% ) M 1.0 M5 M% ) M 150 M5 - M% ) M 150 M5
5 aricabatterie solare ) 5..0 ) 5..0
7eso (senza cavi) 10( kg	14(4kg 11(0kg (2kg
IspezioneOcertificazione	CE
	MT 200 MC-80K MT 400-2 MC-80K
1 scita nominale 66 pJ	00	/00
7roduzione giornaliera 66 hOgiornoJ	330	1200
Dimensioni CBS 7 S *J con staffe di montaggio laterali per tettoJ	1000HS 000HS 00mm	- M% 00 M5
	8g.10 alla pagina35
7annello solare	M% ) M 120 M5	- M% ) M 120 M5
5 aricabatterie solare	) 5/30
7eso (senza cavi)	1/(1kg	2(2kg
IspezioneOcertificazione	CE

Pannello solare

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
1 scita nominale [6 p]	25	100	1.0	150	00
7roduzione giornaliera [6 h0giomo]	. . 0	//0	52	000	330
%olleranza potenza	U 10V
5orrente di corto-circuito [Isc]	. (5)*	/4*	5(2)*	0(0)*	3(3)*
%ensione di circuito aperto [Co5]	0(40°C)	2(0/°C)	2(1/5°C)	2(0/°C)	2(1/5°C)

IT

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aumero di celle 30 30 30 30
%ipo di cella Monocristallina
%emperatura nor-male di lavoro del-la cella [AO5%]		/3°5+UL.°5
%emperatura am-biente		L/OHQ 35°5
1 midita ambienta-le		≤ 35HV
Dimensioni CBH-H7-H*J	1 00-S..5HS.5mm	1050HS/50HS.5mm	1 15HS 5.0HS.5mm	1/10HS 5.0HS.5mm	1/30HS000HS.5mm
7eso 5(4Hkg O(Hkg 2(OHkg 4Hkg 11(Hkg
IspezioneOcertifi-cazione

Le specifiche sono ottenute nelle condizioni di prova standard di) %5 0)%5: irradiazione 1000H6 Oml (temperatura del pannello 5H°5 * M 1(5).

1463 Caricabatterie solare

Per informazioni dettagliate sui dati tecnici del caricabatterie solare, consultare le Istruzioni di montaggio e d'uso allegate oppure andare all'indirizzo qr.dometic.comObe, c-d.

Ne8erla 8s
