Mærke	Dometic
Model	MT130MC-80
Produkttype	Monokrystallinsk solpanel
Nominel effekt	130 W
Tomgangsspænding (Voc)	22,5 V (ca.)
Kortslutningsstrøm (Isc)	7,6 A (ca.)
Dimensioner (L × B × H)	1015 × 500 × 25 mm (ca.)
Vægt	12 kg (ca.)
Antal celler	30
Driftstemperatur	-40°C til 85°C (estimeret)
Anvendelser	Campingvogne, autocampere, både
Installation	Limning uden boring på tag
Beskyttelse	Mod overspænding og dybdeafladning (via medfølgende solcellelader)
Vindmodstand	Op til 50 km/t
Vedligeholdelse	Rengøring med ferskvand, undgå slibemidler
Sikkerhed	Rør ikke ved spændingsførende kontakter; dæk panelet under installation
Garanti	Lovpligtig; kontakt Dometics kundeservice

Ofte stillede spørgsmål - MT130MC-80 DOMETIC

Hvordan installeres solpanelet MT130MC-80?

Installationen udføres ved limning uden boring på køretøjets tag. Rengør overfladen grundigt, påfør den medfølgende aktivator og lim, og fastgør derefter sidestøtterne. Sørg for, at panelet er korrekt placeret, og hold det på plads indtil fuldstændig tørring. Se vejledningen for detaljerede trin.

Hvilken type batteri kan jeg bruge med dette panel?

Panelet er designet til at oplade 12 V-batterier (blysyre, AGM, gel, lithium) via den medfølgende solcellelader. Laderen beskytter mod overspænding og dybdeafladning.

Hvordan rengøres solpanelet?

Rengør panelet tidligt om morgenen eller sent om eftermiddagen for at undgå forbrændinger. Brug en haveslange eller en blød mikrofiberklud med vand. Brug aldrig højtryksrenser, slibemidler eller opløsningsmidler.

Hvad gør jeg, hvis systemet ikke producerer strøm?

Kontroller først kabler og forbindelser for isolationsfejl eller afbrydelser. Fjern sikringen fra solcelleladeren og mål panelets spænding. Hvis alt ser korrekt ud, kontakt en autoriseret service.

Kan jeg tilføje et andet solpanel?

Ja, du kan tilslutte flere paneler med samme effekt parallelt via tilslutningsboksen. Sørg for ikke at overskride solcelleladerens maksimale effekt.

Hvad er panelets levetid?

Monokrystallinske paneler har en typisk levetid på 25 til 30 år med et gradvist fald i ydeevne. Regelmæssig vedligeholdelse og korrekt installation maksimerer levetiden.

Er panelet modstandsdygtigt over for vejrforhold?

Ja, det er designet til at modstå vind op til 50 km/t og ekstreme temperaturer (-40°C til 85°C). Tætheden sikres via taggennemføringen og de medfølgende tætninger.

Hvordan ved jeg, om panelet er beskadiget?

Inspicér regelmæssigt overfladen for revner, mikrorevner eller delaminering (adskillelse af lag). Hvis glasset er knust, skal panelet straks udskiftes, da det kan udgøre en risiko for elektrisk stød.

Kan jeg bruge dette panel på en båd?

Ja, det er egnet til marineapplikationer (både, sejlbåde), forudsat at installationen udføres af en professionel, og at komponenterne er beskyttet mod fugt.

Hvad gør jeg, hvis solcelleladeren går i stykker?

Hvis solcelleladeren er defekt, udskift den med en kompatibel model (reference i vejledningen). Kontakt Dometic eller en autoriseret forhandler for at få en reservedel.

BRUGSANVISNING MT130MC-80 DOMETIC

DA Solcellesystem Monterings- og betjeningsvejledning.... 11

1 Vigtige henvisninger.... 11 : Forklaring af symboler....11 . ) Sikkerhedshenvisninger....11. / Leveringsomfang....115 5 %ilbehor....110 O Korrekt brug....110 2 Teknisk beskrivelse....112 3 Installation af solcellesystemet....112 4 Betjening....1 / 10 Rengøring og vedligeholdelse....1 5 11 1 Udbedring af fejl....1 5 1 Bortskaffelse.... 1 0 1. Garanti....1 0 1/ Tekniske data....1 2

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger skal opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisningerne, retningslinjerne og advarslerne grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor.

FARE

Angiver en farlig situation, som medfører dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

ADVARSEL

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig kvæstelse, såfremt den ikke undgås.

FORSIGTIG

Angiver en farlig situation, som kan medføre mindre eller lette kvæstelser, såfremt den ikke undgås.

VIGTIGT

Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

BEMÆRK: Supplerende oplysninger om betjening af produktet.

Overhold også sikkerhedshenvisningerne og bestemmelser, der er udstedt af køretøjsproducenten og autoriserede værksteder.

ADVARSEL: Fare for elektrisk stød

Solpaneler genererer jævnstrøm og er elektricitetskilder, når de udsættes for sollys eller andre lyskilder. Du må ikke berøre spændingsførende dele på solpanelet, som f.eks. klemmerne, da det kan medføre forbrændinger, gnister og dødeligt elektrisk stød, uanset om modulet er tilsluttet eller afbrudt. Du må ikke installere solcellesystemet, når solpanelerne udsættes for sollys eller andre lyskilder. Dæk alle solpaneler til med et opakt klæde eller materiale for at undgå, at der produceres elektricitet, når solpanelerne installeres, eller der arbejdes på dem. Solcellesystemet må kun installeres og repareres af fagfolk. Solcellesystemet må ikke anvendes, hvis en komponent er særligt beskadiget. Hvis dette apparats strømkabel er beskadiget, skal det udskiftes af producenten, en servicerepræsentant eller en tilsvarende uddannet person for at forhindre farer. Solcellesystemet må kun repareres af fagfolk. Ukorrekte reparationer kan medføre betydelige farer. Hvis du afmonterer apparatet: - Bryd alle forbindelser. - Kontrollér, at der ikke findes spænding på nogen af ind- og udgangene. - Anvend kun tilbehør, der anbefales af producenten. Ingen af komponenterne må på nogen måde ændres eller tilpasses.

ADVARSEL: Fare for forbrændinger

Når solpaneler udsættes for direkte sollys, kan de varme op til en temperatur på op til 20°C. Undlad at komme i kontakt med solpanelernes overflade for at undgå forbrændinger.

ADVARSEL: Sikkerhedsfare

Dette apparat kan anvendes af børn over 8 år og personer med reducerede fysiske, sansemæssige eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer. El-apparater er ikke legetøj. Opbevar og anvend apparatet uden for meget unge børns rækkevidde. Børn skal overvåges for at sikre, at de ikke leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

ADVARSEL: Fare for beskadigelse

Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter. Kontrollér, at de negative og positive poler aldrig kommer i kontakt med hinanden. Du må ikke træde på eller læne dig mod solpanelerne. Udsæt ikke solpanelernes glas eller bagpanel for kraftig belastning, da dette kan ødelægge celler eller forårsage mikrorevner. Opbevar solcellesystemet et sikkert sted før monteringen eller efter afmonteringen. Beskyt solpanelerne mod at vælte eller falde ned.

362 Sikkerhedsinstruktioner for installation af apparatet

FARE: Eksplosionsfare

Montér aldrig apparatet i områder, hvor der er fare for en gas- eller støveksplosion.

ADVARSEL: Fare for forbrændinger

Tilslutning af solcellesystemet på et tag:

• Du må ikke foretage installationen og monteringen i kraftig vind.
• Beskyt dig selv og andre personer mod at falde ned. Sørg for, at eventuelle genstande falder ned. Sørg for at sikre arbejdsområdet, så ingen personer kan komme til skade.

VI1 TI1 T2 Fare for personskade

Ikke korrekt monterede solpaneler kan blive løse og falde ned. Du må ikke bruge silikone eller andre klæbemidler end dem, der medfølger eller anbefales, med henblik på at sikre optimal klæbeevne.

363 Sikkerhed ved elektrisk tilslutning af apparatet

ADVARSEL: Fare for elektrisk stød

Den elektriske installation må kun tilsluttes af fagfolk i henhold til de nationale forskrifter. Ved ukorrekt tilslutning kan der opstå betydelige farer. Når der arbejdes på elektriske anlæg, skal det kontrolleres, at der er nogen i nærheden, som kan hjælpe i et nødstilfælde. Overhold de anbefalede kabeltværsnit. Sørg for kablerne, så de ikke kan blive beskadiget af døre eller hjelmen. Blottede ledninger kan føre til livsfarlige kvæstelser.

VI1 TI1 T2 Fare for personskade

Du må ikke overskride mærkestrømmen og -spændingen for solcelleladeren. Installér kun solpaneler op til den anvendte solcelleladers mærkeeffekt. Hvis dit solcellesystem overskrider disse mærkeværdier, skal du kontakte din forhandler med henblik på en egnet solcellelader. Anvend tomme rør eller ledningsgennemføringer, når ledninger skal føres gennem pladevægge eller andre vægge med skarpe kanter. Sørg for ikke at lægge DC-netledningen og AC-jævnstrømsledningen sammen i den samme ledningskanal (tomme rør).

Sørg for ikke at lægge ledningerne løst eller med skarpe knæk. Fastgør kablerne sikkert. Sørg for ikke at klemme kablerne.

364 Sikkerhed ved rengøring af apparatet

FARE: Fare for elektrisk stød

Tag aldrig fat i uisolerede ledninger med bare hænder.

ADVARSEL: Fare for kvæstelser

Kontrollér, at solpanelerne sidder sikkert fast på taget for hver kørsel og regelmæssigt under hver tur. Et ukorrekt monteret solpanel kan falde ned under turen og kvæste andre trafikanter.

Fare for eksplosion

Du må ikke anvende apparatet under følgende betingelser:

• i nærheden af aggressive dampe - i nærheden af brændbare materialer - i områder med eksplosionsfare

Fare for beskadigelse

6) Tilslutningsenhed til solcelleladning

7) Indendørskabel - /+mm| J 1

8) Indendørskabel © - /mm| J 1

9) Temperaturføler

1

10) BB-kabelspænde

1

11) GO-stik

12) Skrue *6 0-* - (4K.

10 E

Arti9el Bes9rivelse A tal

L Monterings- og betjeningsvejledning (kun digital) 1

L Mort installations- og betjeningsvejledning 1

L Monterings- og betjeningsvejledning til solcellelader 1

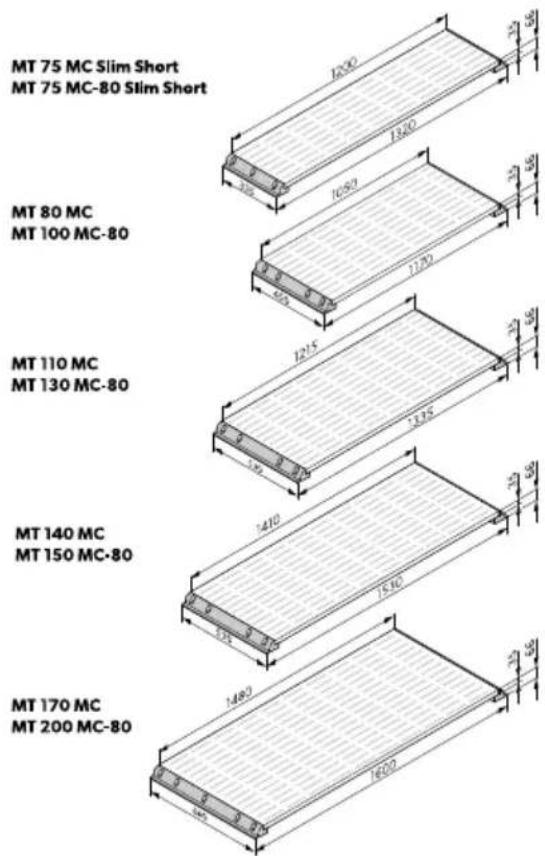

CDS Power 'i eA M% 130 5D) (M% 210 5D)

Blac9'i eA	M% 75 M5) lim(M% 80 M5(M% 110 M5(M% 140 M5(M% 170 M5
PowerOlac9li eA	M% 75 M5-30M) lim) hort(M% 100 M5-30M(M% 130 M5-30M(M% 150 M5-30M(M% 200 M5-30M

CDS Power 'i eA M% 260-2 5D) (M% 420-2 5D)

Blac9'i eA	M% 150-2 M5) lim(M% 160-2 M5(M% 220-2 M5(M% 280-2 M5(M% 340-2 M5
PowerOlac9li eA	M% 150-2 M5-30M) lim) hort(M% 200-2 M5-30M(M% 260-2 M5-30M(M% 300-2 M5-30M(M% 400-2 M5-30M

5 Tilbehør

Man får som tilbehør ikke indeholdt i leveringsomfanget:

Bete! else Art6 r6
Dometic %ouch Displa' %D 3. 40 001. 2

6 Korrekt brug!

Solpanelets system er beregnet til at omforme sollys til jævnstrøm (DC) til at oplade genopladelige 12 V-batterier i køretøjer eller både under kørsel/sejlads eller forsyne dem med en vedligeholdelsesopladning med henblik på elektricitetsgenerering. Batteriets elektricitet kan desuden anvendes som en stabil elektricitetsforsyning til at anvende DC-forsynede apparater, der er tilsluttet batteriet.

Det tilsluttede solpanels spændingsudgang må ikke overskride den specificerede maksimale udgangseffekt for solcelleladeren.

Dette produkt er kun egnet til dets beregnede formål og anvendelse i overensstemmelse med disse anvisninger.

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og/eller drift af produktet. Dårlig montering og/eller ukorrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for kvæstelser eller skader i forbindelse med produktet, der skyldes:

• ukorrekt montering eller forbindelse inklusive for høj spænding
• ukorrekt vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten
• Ændringer på produktet uden udtrykkelig tilladelse fra producenten
• Brug til andre formål end dem, der er beskrevet i vejledningen

Dometic forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

7 Teknisk beskrivelse

Afmonteringsstøtterne i siden kan fastgøres på køretøjets tag uden at bore. Solcellepanelerne skrues fast på tagmonteringsstøtterne på siden og kan udskiftes.

Ledningsføringen i det indvendige rum føres igennem en trækbro og vandtæt tagkanal.

Solcellesystemet kan udvides med flere solpaneler med samme effekt. De enkelte solpaneler kan forbindes med hinanden i en samleboks. Solcelleladeren er tilsluttet mellem solpanelerne og køretøjsbatterierne for at sikre den korrekte ladestrøm for batterierne og for at beskytte batterierne mod spænding og dybdeafladning.

8 Installation af solcellesystemet

ADVARSEL: Fare for elektrisk stød

Dæk alle solpaneler helt med et opakt materiale under installationen for at undgå, at der genereres elektricitet.

VIGTIGT: Fare for beskadigelse

Kontrollér, at samleboksen og tagkanalen er tætnet korrekt, og at tagkanalen er limet fast på taget, så der ikke kan trænge fugtighed ind i samleboksen eller gennem taget.

8.6.1 Monteringssæt

8.6.2 Forberedelse af installationen

1. Fjern klæberne på tagmonteringsstøtterne på siden og tagkanalen.
2. Påfør aktivator på klæberne og lad den tørre i 10 minutter.
3. Påfør grunder på klæberne og lad den tørre i 30 minutter.

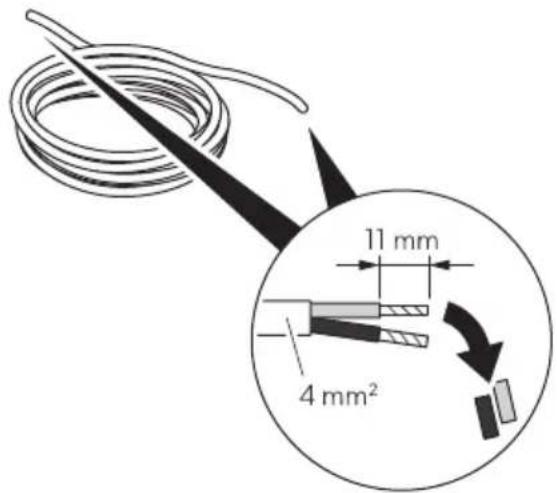

4. Isolér kabelenderne på følgende måde:

• Udendørskabel 11 mm (G/mm) - Indendørskabel 11 mm (G/Hmm)

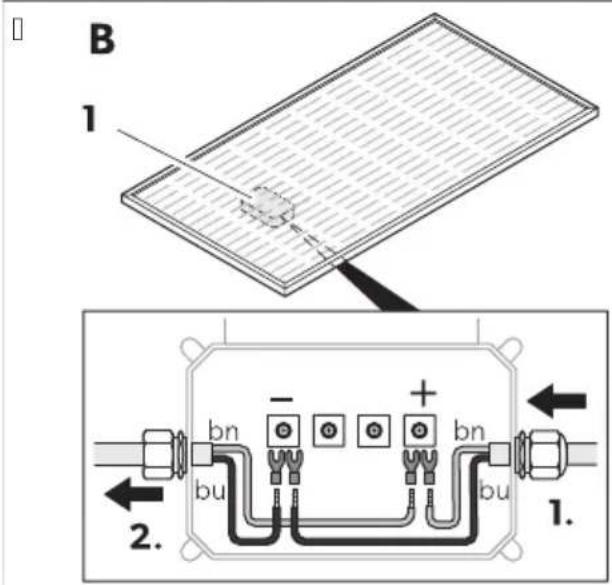

863 Tilslutning af solpanelet

Overhold følgende anvisninger, når du tilslutter solpanelet:

• Sørg for at tætne den ubrugte kabeludgang på samleboksen (61) med blindproppen (62). - Brug kun de rigtige klemmer på samleboksen. - Tilslut kun solpaneler af samme type og med samme kapacitet. - Tilslut to solpaneler med samleboksen, der er tættest på tagkanalen.

Tilslut udendørskablet til samleboksen.

Tilslut flere solpaneler parallelt:

• Tilslut de positive poler med hinanden. • Tilslut de negative poler med hinanden.

864 Montering af solcellesystemet

ADVARSEL: Fare for elektriske stød

Brug et egnet klæbemiddel (f.eks. ikaNe- ^R -55). Du må ikke bruge silikone. Kør ikke køretøjet, før klæbemidlet er helt tørt, for at sikre, at komponenterne er fastgjort ordentligt til køretøjstaget. Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

VI1 TI1 T2 Fare for personskade!

Før du borer huller, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, når der bores, saves eller files.

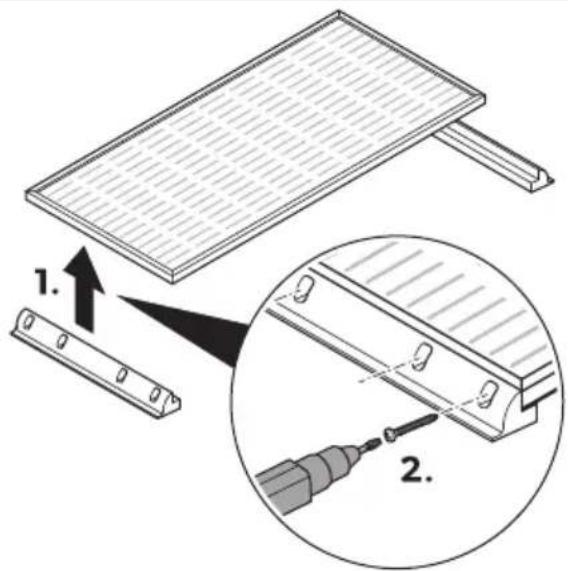

1.) Skru tagmonteringsstøtten på siden fast på solcellepanelet.

□

Du må ikke trække for hårdt på solpanelets overflade. Du må ikke trække på midten af solpanelet.

1. Fastgør solcellepanelet, f.eks. med lette vægte eller klæbebånd, indtil klæbemidlet er helt tørret, for at sikre, at solcellepanelet hviler fast på køretøjets overflade.

DA...

BEMÆRK: Følg henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

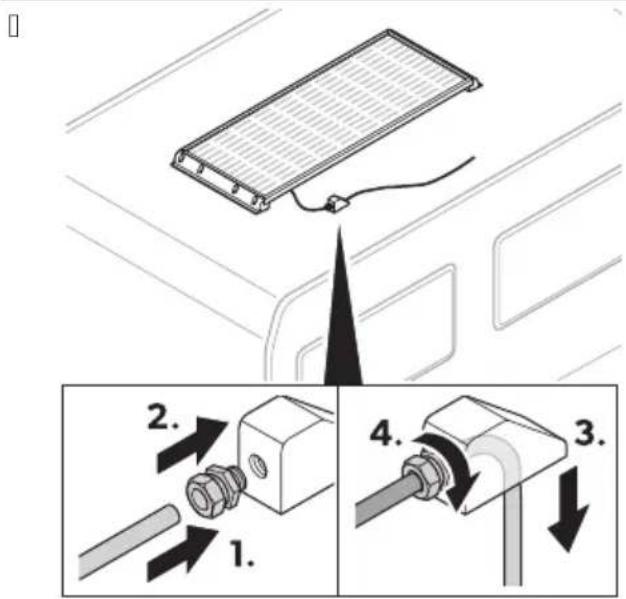

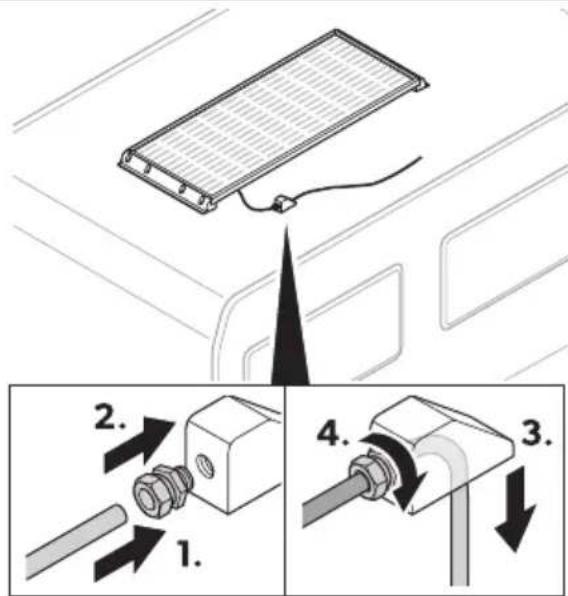

1. Før forbindelseskablet fra samleboksen gennem kabelforskruningen, se side 1 (1).

□

1. Før forbindelseskablet fra kabelforskruningen gennem tagkanalen, se side 1 (2).
2. Fastgør kabelforskruningen på tagkanalen, se side 1 (3). Efterlad den nødvendige kabellængde for indføring og tilslutning af kablet.

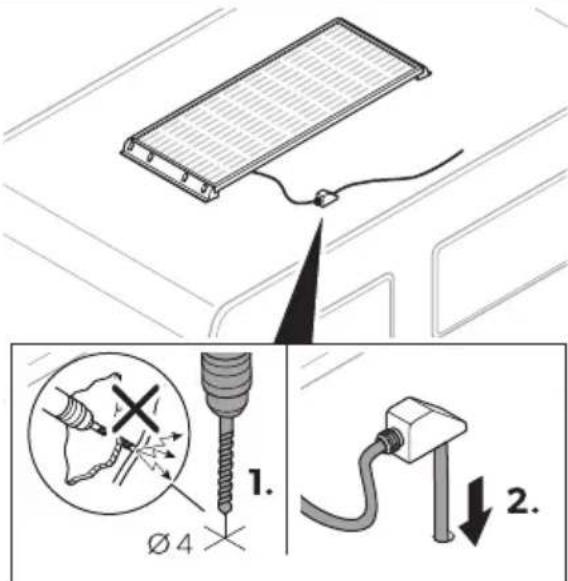

3. Bor et hul i køretøjets overflade til forbindelseskablet, se side 1 (1).

□

1. Før forbindelseskablet gennem det tidligere borede hul og ind i køretøjet. Se side 1 (2).
2. Påfør klæbemiddel på bagsiden af tagkanalen.

Anbring tagkanalen på den forberedte klæbeflade på køretøjet.

BEMÆRK: Se henvisningerne fra klæbemiddelproducenten for at se tørretid for det anvendte klæbemiddel.

Tilslutning af forbindelseskablet

BEMÆRK

Mængden bør være så kort som mulig.

Tilslut udendørskablet til indendørskablet på et egnet punkt vha. GO-stikket.

Sort

Rød

Brun

Blå

Tilslutning af styreenhed til solcelleladning

Du kan finde flere oplysninger om installationen af solcelleladeren i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.com/ObfK'wD

ADVARSEL

Læs også anvisningerne og sikkerhedsforanstaltningerne for alle andre komponenter, der anvendes i solcellesystemet.

9. Betjening

Vær opmærksom på følgende for optimal drift af solcellesystemet:

Solcellesystemet genererer forskellige mængder elektricitet afhængigt af mængden af sollys om dagen. Jo mere sollys, der rammer solcellesystemet, desto mere elektricitet genereres.

Mængden af den genererede elektricitet påvirkes af følgende faktorer:

• Vejret • Solstråling afhængigt af årstiden - Variationer i indfaldsvinklen for sollyset • Skygge på eller tilsmudsning af solcellesystemet

Solcellesystemets ydeevne falder i takt med, at solpanelerne bliver varme. Sørg for tilstrækkelig ventilation, og undgå meget kraftig solstråling.

10. Rengøring og vedligeholdelse

ADVARSEL: Fare for elektrisk stød

Hvis solpanelglasset er ødelagt, er der fare for elektrisk stød eller brand. Disse paneler kan ikke repareres og skal udskiftes med det samme. Kontakt en autoriseret servicerepræsentant.

FORSIGTIG: Fare for forbrændinger

Lad solpanelet køle af, før det rengøres, så du undgår forbrændinger eller skader på solpanelet som følge af de meget høje temperaturforskelle. Rengør solpanelerne tidligt om morgenen, sent om eftermiddagen eller på overskyede dage, når der er lavt sollys, og solpanelerne er koldere.

FORSIGTIG: Fare for beskadigelse

Du må ikke rengøre solpanelerne med en højtryksrenser. Anvend ikke skarpe eller hårde genstande, skurende rengøringsmidler eller aggressive kemiske rengøringsmidler under rengøringen.

Kontrollér regelmæssigt spændingsførende kabler for isoleringsfejl, brud, gnaverbid, forvitring, og om alle tilslutninger er spændte og uden korrosion. Kontrollér regelmæssigt solpanelernes overflade for revner og manglende eller defekte komponenter. Hold solpanelet fri for tilsmudsning og skygge, f.eks. støv og blade, for at opnå en maksimal ydeevne. Skyl solpanelerne med en vandslange. Fjern fastsiddende snavs med en blød og fugtig mikrofiberklud eller svamp. Kontrollér af og til tætningen for skader.

Fe:l M5li! Rrsa! ’Qs i ! sforsla!
) olcelles’ stemet fungerer ikke €ingen effektudgangj.	Isoleringsfejl( brud eller lose forbindelser pq de spp ndingsforende kabler.	> Montrollér spp ndingsforende kabler med henblik pq isoleringsfejl( brud eller lose forbindelser.> %rp k sikringen ud af st’ reenheden til solcelleladning( og kontrollér sol-panelspp ndingen ©Co5J pq st’ re-enheden til solcelleladning.> T vis du ikke kan finde fejlen( sq kontakt en autoriseret servicere-prp sentant.
	Defekt i st’ reenhed til solcelleladning.	1 dskift st’ reenheden til solcellelad-ning.

Fe:l M5li! Rrsa! 'Qs i ! sforsla!
) olcelles' stemet fungerer ikke korrekt Clav effektudgang!.	Genstande eller snavs blokerer for l'-set.	> Montrollér for hindringer( og sorg for( at der ikke er sk' gge pq solpanelerne.> : l't koretojet til et mere egnet sted.> : jern alt snavs.
	Overophedning i solpanelerne. Bad solpanelerne kole af.	> : l't koretojet til et mere egnet sted.> ) org for tilstrp kkelig luftcirkulation omkring solpanelerne.
	, t solpanel i rp kken har svigtet. %rp k sikringen ud af st'reenheden til solcelleladning( og kontrollér sol-panelspp ndingen &Co5J pq st'reenheden til solcelleladning.> Montrollér solpanelerne for mikrorevner.> Montrollér solpanelet for afskrp Inninger.> l dskift om nodvendigt solpanelet.

12 Bortskaffelse

Genbrug af emballagemateriale: Bortskaf så vidt muligt emballagen i affaldscontainerne til den pågældende type genbrugsaffald.

Hvis du vil bortskaffe produktet endeligt, skal du kontakte den nærmeste genbrugsstation eller din forhandler for at få de pågældende forskrifter om bortskaffelse. Produktet kan bortskaffes uden gebyr.

Hvis produktet indeholder batterier, genopladelige batterier eller lyskilder, der ikke kan udskilles, skal du ikke fjerne dem for bortskaffelse.

13 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land [se dometic.com@dealer] eller din forhandler.

Ved reparation eller krav om garanti skal du medsende følgende bilag:

• en kopi af regningen med købsdato
• en reklamationsgrund eller en fejlbeskrivelse

Vær opmærksom på, at egne eller uprofessionelle reparationer kan få sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

14 Tekniske data

1461 CDS Power 'i e

Solcellesystem

	MT 130 CDS MT 260-2 CDS MT 210 CDS MT 420-2 CDS
Aominel udgangseffekt [6 p]	1.0 00 10/0
Daglig udgangseffekt [6 h0dag]	520 11/0 4 0 13/0
tagmonteringsbeslagpq sidenj	1//4HS 5.0HS 00Hmm - M% 1.0 5D) 1200HS 000HS 00Hmm - M% 10 5D) Mql GB S D S TJ [med
	8g.#pq side 1 2
) olpanel M%) M 1.0 5D) - M%) M 1.0 5D) M%) M 10 5D) - M%) M 10 5D)
) t'reenhed til solcelle-ladning	) 5..0) 5/30
Cp gt [uden kabler] 11(1kg 1(1kg 15(/kg . 0(. kg
Inspektion@certificering	CE

Solpanel

	MT SM 130 CDS MT SM 210 CDS
Aominel udgangseffekt €6 pJ 1. 0	10

DA...

	MT SM 130 CDS MT SM 210 CDS
Daglig udgangseffekt (6 h0dag) 520 4 0
, ffekttolerance U 10N
Mortslutningsstrom (Isc) 5(0)* 3(4)*
%omgangsspp nding (Co5) 4(4C 4(4C
*ntal celler // //
5ellet' pe Monokr' stallin
Aormal driftstemperatur for celler (AO-5%)	/3°5HU L. °5
Omgivelsestemperatur L	/0°Q 35°5
1 denomsfugtighed ≤ 35N
Mol (B S D S T) 1. 4HS 5.0HS . 5mm 10/0HS 000HS . 5mm
Cp gt	3(5kg)	1 (5kg)
Inspektion@certificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5: Irradians 1000 W/m², paneltemperatur 25 °C.

1462 Black & White PowerBlack & White

146261 Black & White Solcellesystem

	MT 75 MC Slim Short MT 150-2 MCSlim Short	MT 80 MC MT 160-2 MC
Aominel udgangseffekt66 pJ	25 150 30 100
Daglig udgangseffekt66 hOdagJ	. 00 000 . 0 0/0
tagmonteringsbeslagpq sidenJ	1. 0HS . . 5HS 00Hmm	- M% 25 M5 ) lim 1120HS /50HS 00Hmm - M% 30 M5 Mql 3B S D S T J Gmed
	8g.Hpq side 1 3
) olpanel M%) M 25	M5 ) lim ) hort	- M%) M 25 M%) M 30 M5 - M%) M 30 M5M5 ) lim ) hort
) t' reenhed til solcelle-ladning	) 5..0	) 5..0
Cp gt Buden kablerJ 2(3Hkg 15Hkg 3(5Hkg	10(/Hkg
InspektionOcertificering	CE

	MT 110 MC	MT 220-2 MC	MT 140 MC	MT 280-2 MC
Aominel udgangseffekt66 pJ	110	0	1/0	30
Daglig udgangseffekt66 hOdagJ	//0 330 500	11 0
Moj GB S D S TJ 3medtagmonteringsbeslagpq sidenJ	1..5HS 5.0HS 00mm	-M% 110 M5	15.0HS 5.0HS 00mm	-M% 1/0 M5
	8g.Hp q side 1 3
) olpanel	M%) M 110 M5	-M%) M 110 M5	M%) M 1/0 M5	-M%) M 1/0 M5
)t' reenhed til solcelle-ladning	) 5..0		) 5..0
Cp gt Auden kablerJ	10( Hkg	14(4Hkg	11(0Hkg	(2Hkg
InspektionOcertificering	CE

	MT 170 MC	MT 340-2 MC
Aominel udgangseffekt [6 p]	120	. /0
Daglig udgangseffekt [6 hOdag]	030	1. 00
Mql [B S D S T] [med tagmonteringsbeslag pq siden]	1000HS 000HS 00Hmm	- M% 120 M5
	8g.Hp q side 1 3
) olpanel	M%) M 120 M5	- M%) M 120 M5
) t' reenhed til solcelle-ladning	) 5/30

DA...

	MT 170 MC MT 340-2 MC
Cp gt (uden kabler) 1/(1kg 2(2kg
InspektionOcertificering	CE

Solpanel

	MT SM 75 MC Slim Short	MT SM 80 MC MT SM 110 MC MT SM 140 MC MT SM 170 MC
Aominel udgangseffekt [6 p]	25 30 110 1/0 120
Daglig udgangseffekt [6 h0dag]	.00. 0 //0 500 030
,ffekttolerance U 10HV
Mortslutningsstrom [Isc]	/(. 2†* /(2†* 0(0†*		2( 5†*	10(. †*
%omgangsspp n-ding [Co5]	1(0IC	1(0IC	1(0IC	/(3°C	(. IC
*ntal celler 2 2	2 2 2
5ellet' pe	Monokr' stallin
Aormal driftstemperatur for celler [AO5%]	/3°5·U L . †5
Omgivelsestemperatur	L/0IQ 35°5
1 denomsfugtighed	≤ 35HV
Mol GB S D S TJ	1 00HS.. 5HS . 5mm	1050HS/50HS . 5mm	1 15HS 5. 0HS. 5mm	1 15HS 5. 0HS. 5mm	1/30HS000HS . 5mm
Cp gt	5(4kg)	0( ‡kg)	2(0kg)	4kg	11( ‡kg)
Inspektion@certificering	CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5: Irradians 1000 W/m², paneltemperatur 25 °C.

146262 PowerBlack & White

Solcellesystem

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K	MT 200-2 MC-80K
Aominel udgangseffekt 66 pJ	25	150	100	00
Daglig udgangseffekt 66 h0dagJ	. . 0	000	//0	330

	MT 75 MC-80K Slim Short	MT 150-2 MC-80K Slim Short	MT 100 MC-80K MT 200-2 MC-80K
tagmonteringsbeslagpq sidenj	1. 0HS . . 5HS 00Hmm	- M% 25 M5) lim ) hort	1120HS /50HS 00Hmm - M% 30 M5Mql GB S D S TJ Smed
	8g.HD pq side 1 3
) olpanel M% ) M 25	M5 ) lim ) hort	- M% ) M 25M5 ) lim ) hort	M% ) M 100 M5 - M% ) M 100 M5
) t' reenhed til solcelle-ladning	) 5..0		) 5..0
Cp gt [uden kabler] 2(3Hkg 15Hkg 3(5Hkg 10(/Hkg
Inspektion@certificering	CE

	MT 130 MC-80K MT	260-2 MC-80K MT 150 MC-80K MT 300-2 MC-80K
Aominel udgangseffekt66 pJ	1.0 00 150 . 00
Daglig udgangseffekt66 h0dagJ	52 11// 000	1. 0
3 S D S T J [medtagmonteringsbeslagpq siden]	1..5%S 5.0%S 00mm	-M% 1.0 M5 15.0%S 5.0%S 00mm - M% 150 M5
	8g.Hp q side 1 3
) olpanel	M%) M 1.0 M5 - M%) M 1.0 M5 M%) M 150 M5 - M%) M 150 M5
)t' reenhed til solcelle-ladning	) 5..0		) 5..0
Cp gt [uden kabler]	10( Hkg	14(4Hkg	11(0Hkg	(2-Kg
InspektionOcertificering	CE

	MT 200 MC-80K	MT 400-2 MC-80K
Aominel udgangseffekt €6 pj	00	/00
Daglig udgangseffekt €6 hOdagj	330	1200
Mql GB S D S TJ Smed tagmonteringsbeslag pq sidenj	1000HS 000HS 00Hmm	- M% 00 M5
	8g.Hpq side 1 3
) olpanel	M% ) M 120 M5	- M% ) M 120 M5
) t' reenhed til solcelle-ladning	) 5/30
Cp gt Guden kablerj	1/(1·kg	2(2·kg
InspektionOcertificering	CE

DA...

Solpanel

	MT SM 75 MC-80 Slim Short	MT SM 100 MC-80	MT SM 130 MC-80	MT SM 150 MC-80	MT SM 200 MC-80
Aominel udgangseffekt 66 pJ	25 100 1.0 150 00
Daglig udgangseffekt 66 h0da'J	..0 //0 52 000 330
, ffekttolerance U 10N
Mortslutningsstrom [Isc]	.(5)* /* 5(2)* 0(0)* 3(3)*
%omgangsspp n-ding [Co5]	0(40°C 2(0/°C 2(/5°C 2(0/°C 2(/5°C		2(/5°C
*ntal celler 30 30 30 30 30
5ellet' pe Monokr' stallin
Aormal driftstemperatur for celler [AO5%]			/3°F5·U L .°F5
Omgivelsestemperatur			L/0HQ 35°F5
1 denomsfugtighed			≤ 35V
Mol B S D S T J 1 00HS ..5HS .5mm		1050HS /50HS .5mm	1 15HS 5.0HS .5mm	1/10HS 5.0HS .5mm	1/30HS 000HS .5mm
Cp gt	5(4kg)	0(1kg)	200kg	4kg	11(1kg)
InspektionCertificering			CE

Specifikationerne er udarbejdet under standardtestbetingelserne for %5: Irradians 1000 W/m², paneltemperatur 25 °C.

Du kan finde detaljerede oplysninger om solcelleladerens tekniske data i den medfølgende monterings- og betjeningsvejledning eller online på qr.dometic.com.

Indholdsfortegnelse

1 Indledning.... 1.1 Forklaring af symboler....1.2 Sikkerhedsanvisninger....1.3 Leveringsomfang....1.4 Tilbehør....1.5 Tilsigtet anvendelse....1.6 Teknisk beskrivelse....1.7 Installation af solenergisystemet....1.8 Anvendelse....1.9 Fejlfinding og vedligeholdelse....1.10 Elsikkerhed....1.11 Massage....1.12 Garanti....1.13 Tekniske data....1.14

1 Indledning

7 Indendørskabel 6 - /mm| J 1

8 Indendørskabel 6 - /mmJ 1

9 Temperaturføler 1

10 BB kabel sæt 1

11 6 * GO-tilslutning

12 Skrue *6 0-* - (4K. 10 E

0 EE

Del Beskrivelse ! MC ! 8

1. Træk tilslutningskablet fra fordelingsdåsen gennem kabelforskruningen © billede.∅ side 1/. ( 1J.

Markerer en farlig situation, som hvis den ikke undgås, vil føre til alvorlig personskade eller død.

ADVARSEL

Markerer en farlig situation, som - hvis den ikke undgås - kan resultere i alvorlig personskade eller død.

F, RISIKTI 2

Følg også sikkerhetsregler og vilkår fra kjøretøyets produsent og autorisert verksted.

361 1 r5 le!! e 8e si99erhet

ADVARSEL: Fare for elektrisk stød

Ikke korrekt monterte solcellepaneler kan løsne og falle ned. For å sikre optimalt feste må det ikke benyttes silikon eller andre klebemidler enn de som følger med eller er anbefalt.

Ikke berør blanke ledninger med bare hender.

ADVARSEL: Fare for personskader

7. Innendørskabel 6 - /mm| J 1

8. Innendørskabel C - /mm| J 1

9. Temperatursensor

1

10. BB-kabelsett

1

11. 6 * GO-tilkobling

12. Skrue *6 0-* - (4K.

10 E

0 EE

Eleme t Bes9rivelse A tall
L Monterings- og bruksanvisning 3kun digital] 1
L Mort monterings- og bruksanvisning 1
L Monterings- og bruksanvisning for solcelleregulatoren 1
E CDS-strQmle8 i !A M% 130 5D) (M% 210 5D)
	Blac9'i eA	M% 75 M5 ) lim( M% 80 M5( M% 110 M5( M% 140 M5( M% 170 M5
	Blac9'i e-strQmle8-i !A	M% 75 M5-30M ) lim ) hort( M% 100 M5-30M( M% 130 M5-30M( M% 150 M5-30M( M% 200 M5-30M
EE	CDS-strQmle8 i !A	M% 260-2 5D) (M% 420-2 5D)
	Blac9'i eA	M% 150-2 M5 ) lim( M% 160-2 M5( M% 220-2 M5( M% 280-2 M5( M% 340-2 M5
	Blac9'i e-strQmle8-i !A	M% 150-2 M5-30M ) lim ) hort( M% 200-2 M5-30M( M% 260-2 M5-30M( M% 300-2 M-5-30M( M% 400-2 M5-30M

5 TilOehQr

) olcelleanlegget er i99e egnet til folgende:

•) tromnettdri • Bp rbar bruk

• 1 tendorskabel 11Hmm G /mmml J • Innendorskabel 11-mm G/HmmI J

□

Mobile utendorskabelen til tilkoblingsboksen.

Mobile Nere solcellepaneler parallelt:

• Mobile plusspolene sammen. • Mobile minuspolene sammen.

864 Mo tere solcellea le!! et

ADVARSE'2 Fare for perso s9a8er
