Type de produit	Toilette à réservoir séparé
Marque	Kohler
Modèle	Devonshire K-3503
Matériau	Porcelaine vitrifiée
Volume de chasse	Réglable de 1,4 à 1,6 gallons (5,3 à 6,0 L)
Levier de déclenchement	Inclus (à installer selon notice fournie)
Joint de sol	Joint en cire inclus
Boulons de fixation	Boulons en T de 5/16" avec écrous et rondelles
Raccordement d'eau	Nécessite une valve d'arrêt (non incluse)
Alimentation	Eau froide via valve d'arrêt
Fonctionnalités	Chasse à gravité, réglage du niveau d'eau
Entretien	Nettoyage avec éponge, vérification périodique des fuites
Sécurité	Éviter le serrage excessif (risque de casse de la porcelaine)
Pièces détachées courantes	Joint en cire, boulons en T, cache-boulons, joint de réservoir
Outils nécessaires	Clé à molette, niveau à bulle, mètre ruban, couteau à mastic, scie à métaux
Installation	Compatible avec bride de sol standard ; suivre les instructions étape par étape
Réglages	Tige filetée pour ajuster le niveau d'eau dans le réservoir
Utilisation recommandée	Résidentielle
Garantie	Garantie limitée du fabricant (non précisée dans cette notice)
Fabricant	Kohler Co.

FOIRE AUX QUESTIONS - Devonshire K-3503 KOHLER

Comment installer le joint en cire sur le nouveau WC ?

Placez le WC sur une surface molletonnée. Pressez fermement un nouvel anneau en cire sur la sortie du WC. Ensuite, abaissez le WC sur la bride en alignant les boulons en T. Appliquez votre poids pour fixer le joint.

Comment ajuster le niveau d'eau dans le réservoir ?

Pivotez la tige filetée vers la droite pour augmenter le niveau d'eau ou vers la gauche pour le diminuer. Le niveau doit correspondre à la ligne d'eau indiquée.

Que faire en cas de fuite après installation ?

Vérifiez tous les raccords. Si les connexions ont été correctement assemblées, un petit serrage supplémentaire des écrous devrait stopper les fuites. Purgez plusieurs fois le WC pour confirmer l'étanchéité.

Quels outils sont nécessaires pour installer ce WC ?

Il vous faut : une clé à molette de 10 pouces, un niveau à bulle, un mètre ruban, une éponge, un couteau à mastic, une scie à métaux, et des lunettes de protection.

Comment retirer l'ancien WC en toute sécurité ?

Fermez d'abord l'alimentation d'eau. Actionnez la chasse pour vider le réservoir, puis épongez l'eau restante. Déconnectez la valve d'arrêt, retirez l'ancien WC et nettoyez la bride avec un couteau à mastic.

Comment serrer les écrous sans casser la porcelaine ?

Serrer délicatement les écrous à la main ou avec un tourne-écrou. Ne pas trop serrer, car un serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

Comment installer le réservoir sur la cuvette ?

Glissez les boulons de retenue dans le support au bas du réservoir. Positionnez le joint du réservoir sur l'entrée de la cuvette. Abaissez le réservoir en centrant le joint, puis serrez alternativement les écrous des deux côtés pour niveler.

Comment couper les boulons en T s'ils sont trop longs ?

Mesurez la longueur depuis le dessus des écrous. Si elle dépasse 1/4 pouce (6 mm), découpez l'excédent avec une scie à métaux. Protégez la porcelaine des coups de lame.

Comment purger le WC après installation ?

Ouvrez lentement la valve d'arrêt pour vérifier les fuites. Actionnez la chasse plusieurs fois et inspectez toutes les connexions. Répétez l'opération plusieurs jours après pour vérifier l'étanchéité durable.

Quand faut-il vérifier les fuites après installation ?

Immédiatement après l'installation, puis périodiquement pendant les premiers jours. Si des fuites apparaissent, resserrez légèrement les écrous des raccords.

MODE D'EMPLOI Devonshire K-3503 KOHLER

Français, page "Français-1"

Outils et matériels

Clé à molette de 10"

Valve d'arrêt d'alimentation

Mètre ruban

Niveau à bulle Plus:

Éponge

Clé à tuyau

Coupe-tuyauterie

Joint en cire

Lunettes de protection

• Boulons en T avec écrous et rondelles de 5/16" - Couteau à mastic - Lime en fer • Tourne-écrou ou douille 1/2" - Scie à métaux - Tournevis

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

IMPORTANT! Enregistrer le numéro de modèle (de l'étiquette sur la boîte) dans le guide du propriétaire pour référence.

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Inspecter soigneusement le nouveau WC de tout défaut. □ Si le W. C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W. C.

1. Retirer le w.c. existant

ATTENTION: Risque d'émanation de gaz nocifs. Si

L'installation du nouveau W. C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

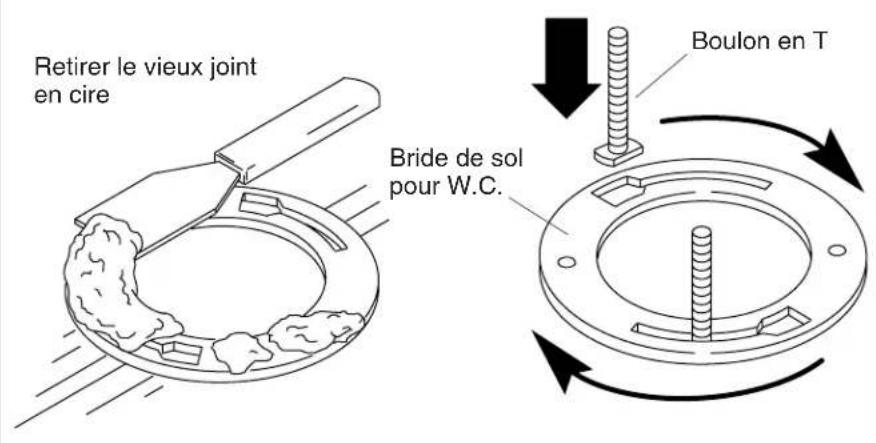

□ Fermer l'alimentation d'eau. □ Activer la chasse du W. C. - Éponger toute eau résiduelle du réservoir. □ Déconnecter la valve d'arrêt d'alimentation si présente. □ Retirer l'ancien W. C. □ Retirer du sol l'anneau en cire existant avec un couteau à mastic. □ Remplacer les vieux boulons en T avec des nouveaux de ∅ 5/16".

2. Installer le nouveau w.c.

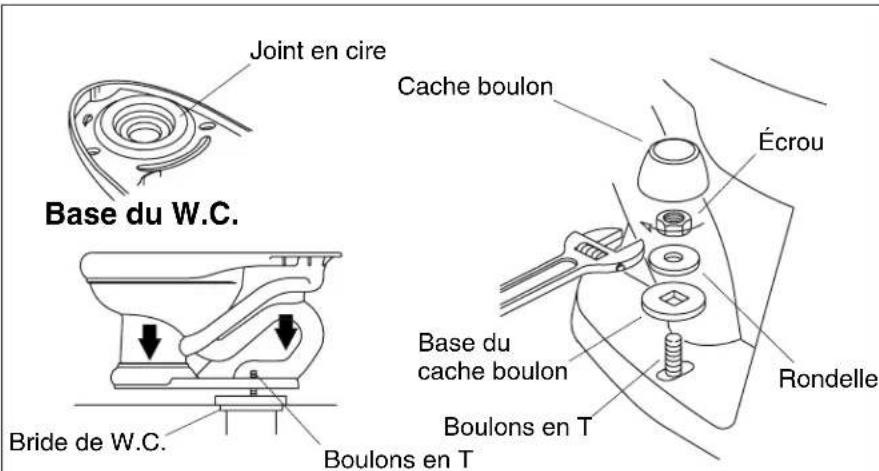

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement. □ Installer la valve d'arrêt d'alimentation. □ Poser le W. C. sur une surface molletonnée. □ De la base du W. C., presser fermement un nouvel anneau en cire sur la sortie du W. C. □ Retirer le chiffon (si utilisé) de l'orifice de la bride du W. C. □ Aligner et baisser le W. C. sur la bride les boulons en T.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W. C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

□ Appliquer une pression de tout le poids du corps autour du W. C. pour fixer le joint. □ Placer les bases de cache-boulons sur les boulons en T dans la position "Haut" tel que marqué. □ Placer les rondelles et écrous sur les cache-boulons et boulons en T.

IMPORTANT! Ne pas trop serrer l'écrou. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

Serrer délicatement les écrous.

Installer le nouveau w. c. (cont.)

IMPORTANT! Risque d'endommagement du produit. Protéger la porcelaine vitrifiée contre les coups de lame de scie possibles, lors de la découpe d'excédent de longueur des boulons en T.

□ Mesurer la longueur des boulons en T du dessus des écrous. Si les boulons s'étendent de 1/4"(6 mm) ou plus, découper l'excès. □ Installer les bouchons des boulons.

3. Installer le réservoir

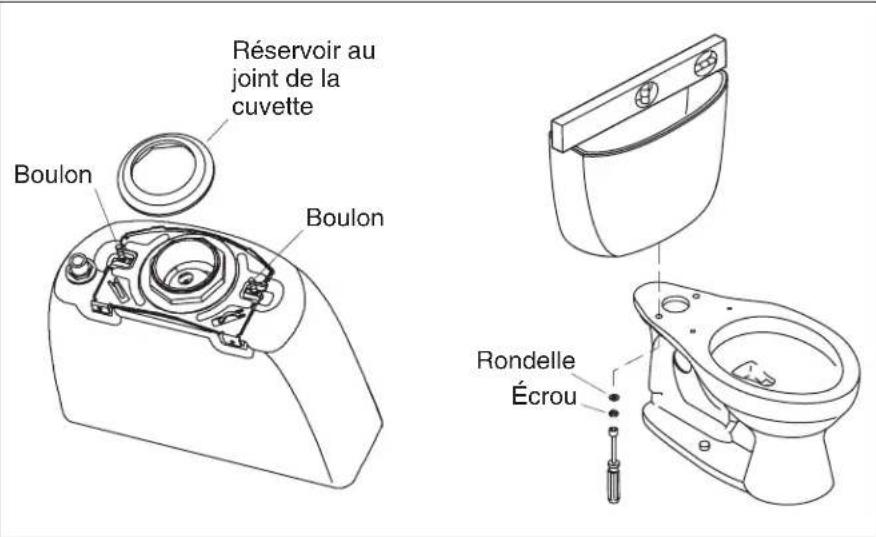

Glisser les boulons de retenue du réservoir dans le support attaché au bas de ce dernier. Le support est livré mis en place. Installer le joint du réservoir à la cuvette. Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette.

ATTENTION: Risque d'endommagement du produit. Le serrage excessif peut casser ou fendre la porcelaine vitrifiée.

Assembler les rondelles et les écrous sur les boulons du réservoir. Serrer alternativement les écrous, de manière à ce que le réservoir soit nivelé et que les languettes de support soient en contact avec la cuvette. S'assurer que les écrous soient assez serrés pour réaliser une bonne étanchéité. Ne pas trop serrer.

4. Compléter l'installation

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement. □ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W. C. □ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites. □ Installer l'abattant du siège conformément aux instructions du fabricant. □ Soigneusement mettre en place le couvercle sur le réservoir. □ Purger le W. C. plusieurs fois et vérifier les connexions de toutes fuites. □ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

Réglages

REMARQUE: Le volume de la chasse peut être ajusté de 1,6 gallons (6 L) par vidange ou 1,4 gallons (5,3 L) par vidange en ajustant le niveau d'eau dans le réservoir.

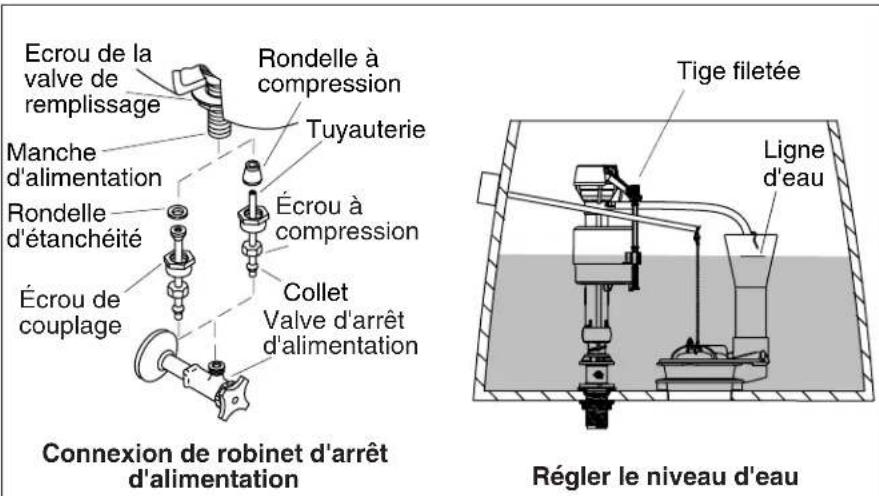

□ Ajuster le niveau d'eau du réservoir au niveau de la ligne d'eau. □ Pivoter la tige filetée vers la droite pour augmenter le niveau de l'eau ou vers la gauche pour le diminuer selon le besoin.

Compléter l'installation (cont.)

Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.
