Couture K-3479 - Toilette KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Toilette à couplage direct (deux pièces)
Marque	Kohler
Modèle	Couture K-3479
Matériau	Porcelaine vitrifiée
Dimensions approximatives	Hauteur : 76 cm (30 pouces), Largeur : 48 cm (19 pouces), Profondeur : 71 cm (28 pouces)
Poids approximatif	45 kg (100 lb)
Volume de chasse	1.28 gallons par chasse (GPF) - conforme WaterSense
Type de réservoir	Séparé, alimentation par le bas
Raccordement d'eau	Valve d'arrêt d'alimentation 1/2" NPT
Fonctions principales	Chasse directe, mécanisme de chasse à levier
Réglage du niveau d'eau	Par tige filetée sur le robinet de remplissage
Entretien et nettoyage	Nettoyer avec un chiffon doux et un nettoyant non abrasif ; éviter les produits chlorés ou acides
Sécurité	Manipuler avec précaution pour éviter les bris de porcelaine ; ne pas trop serrer les écrous
Pièces détachées disponibles	Joint en cire, boulons en T, mécanisme de chasse, abattant
Réparabilité	Réparable par un plombier professionnel ; pièces standard
Garantie	Garantie limitée à vie sur la porcelaine

FOIRE AUX QUESTIONS - Couture K-3479 KOHLER

Quel type de joint utiliser pour l'installation ?

Utilisez un joint en cire standard pour assurer l'étanchéité entre la cuvette et la bride de sol.

Comment ajuster le niveau d'eau dans le réservoir ?

Tournez la tige filetée du robinet de remplissage : vers la droite pour augmenter le niveau, vers la gauche pour le diminuer. Le niveau doit correspondre à la ligne d'eau indiquée.

Que faire si la toilette fuit après installation ?

Vérifiez les raccords et serrez légèrement les écrous si nécessaire. Assurez-vous que le joint en cire soit bien en place et non endommagé.

Peut-on réutiliser un ancien joint en cire ?

Non, il est recommandé d'utiliser un nouveau joint en cire à chaque installation pour garantir une étanchéité parfaite.

Quel outil est nécessaire pour serrer les boulons du réservoir ?

Utilisez un tourne-écrou ou une douille de 1/2 pouce pour serrer les écrous. Ne serrez pas trop fort pour éviter de casser la porcelaine.

Comment nettoyer la toilette sans l'endommager ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant du chlore ou des acides forts qui pourraient attaquer la porcelaine.

Faut-il installer une valve d'arrêt sous le réservoir ?

Oui, il est fortement recommandé d'installer une valve d'arrêt d'alimentation pour faciliter les futures interventions.

Combien de temps laisser la toilette reposée après installation ?

Après installation, attendez au moins 24 heures pour que le joint en cire se stabilise avant d'utiliser la toilette intensivement.

La toilette Kohler Couture K-3479 est-elle compatible avec un abattant standard ?

Oui, elle est compatible avec la plupart des abattants de taille standard. Suivez les instructions du fabricant pour l'installation.

Où trouver des pièces de rechange pour ce modèle ?

Contactez un revendeur agréé Kohler ou consultez le site officiel. Les pièces courantes comme les joints et mécanismes sont disponibles dans les magasins de plomberie.

MODE D'EMPLOI Couture K-3479 KOHLER

Français, page "Français-1"

Outils et matériels

Clé à molette de 10"

Valve d'arrêt d'alimentation

Mètre ruban

Niveau à bulle Plus:

Éponge

Clé à tuyau

Coupe-tuyauterie

Joint en cire

Lunettes de protection

• Boulons en T avec écrous et rondelles de 5/16" - Couteau à mastic - Lime en fer • Tourne-écrou ou douille 1/2" - Scie à métaux - Tournevis

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

IMPORTANT! Enregistrer le numéro de modèle (de l'étiquette sur la boîte) dans le guide du propriétaire pour référence.

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Inspecter soigneusement le nouveau WC de tout défaut. □ Si le W. C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W. C.

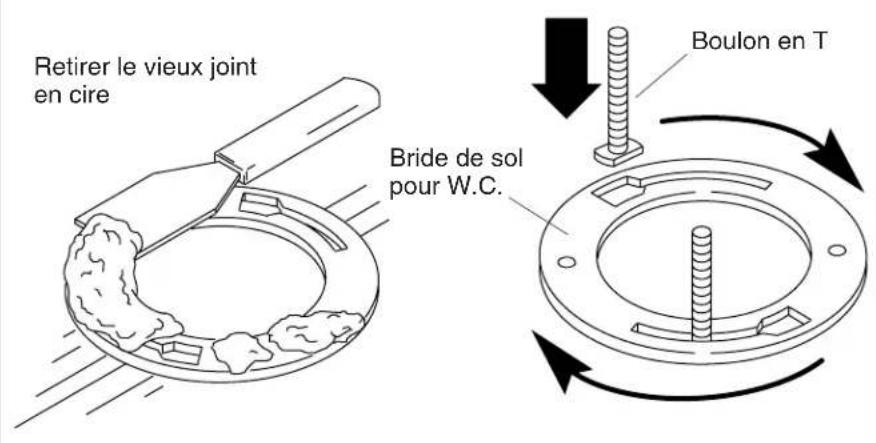

1. Retirer le w.c. existant

ATTENTION: Risque d'émanation de gaz nocifs. Si

L'installation du nouveau W. C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

□ Fermer l'alimentation d'eau. □ Activer la chasse du W. C. - Éponger toute eau résiduelle du réservoir. □ Déconnecter la valve d'arrêt d'alimentation si présente. □ Retirer l'ancien W. C. □ Retirer du sol l'anneau en cire existant avec un couteau à mastic. □ Remplacer les vieux boulons en T avec des nouveaux de ∅ 5/16".

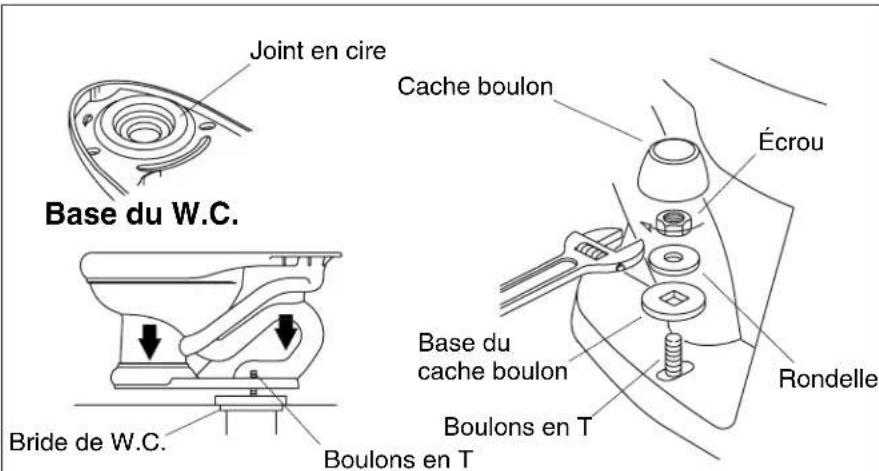

2. Installer le nouveau w.c.

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement. □ Installer la valve d'arrêt d'alimentation. □ Poser le W. C. sur une surface molletonnée. □ De la base du W. C., presser fermement un nouvel anneau en cire sur la sortie du W. C. □ Retirer le chiffon (si utilisé) de l'orifice de la bride du W. C. □ Aligner et baisser le W. C. sur la bride les boulons en T.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W. C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

□ Appliquer une pression de tout le poids du corps autour du W. C. pour fixer le joint. □ Placer les bases de cache-boulons sur les boulons en T dans la position "Haut" tel que marqué. □ Placer les rondelles et écrous sur les cache-boulons et boulons en T.

IMPORTANT! Ne pas trop serrer l'écrou. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

Serrer délicatement les écrous.

Installer le nouveau w. c. (cont.)

IMPORTANT! Risque d'endommagement du produit. Protéger la porcelaine vitrifiée contre les coups de lame de scie possibles, lors de la découpe d'excédent de longueur des boulons en T.

□ Mesurer la longueur des boulons en T du dessus des écrous. Si les boulons s'étendent de 1/4"(6 mm) ou plus, découper l'excès. □ Installer les bouchons des boulons.

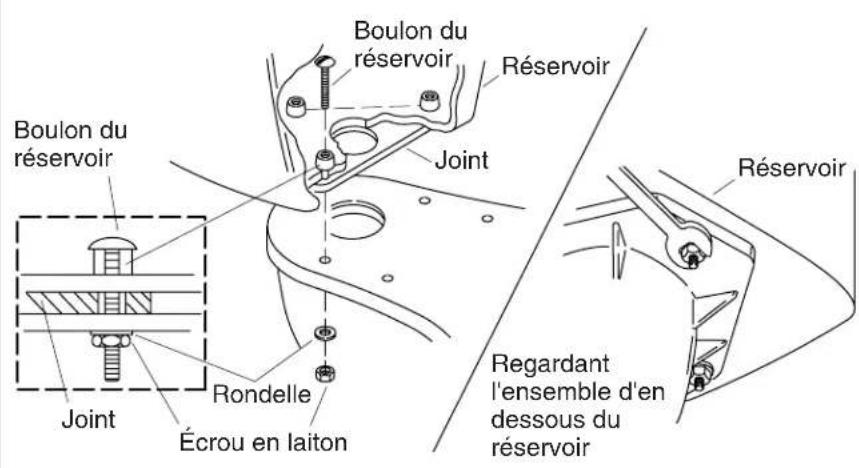

3. Installer le réservoir

IMPORTANT! Risque d'endommagement du produit. Le serrage excessif des boulons du réservoir peut casser ou fendre la porcelaine vitrifiée.

□ Retirer les écrous et les rondelles des boulons pré-assemblés du réservoir au-dessous de ce dernier. □ Mettre les écrous et rondelles de côté. □ Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette. □ Assembler les rondelles et les écrous sur les boulons du réservoir. □ Bien serrer les écrous. □ Vérifier que le réservoir soit niveler de gauche à droite et de l'avant à l'arrière. □ S'assurer que les écrous soient bien serrés pour réaliser un joint étanche.

4. Compléter l'installation

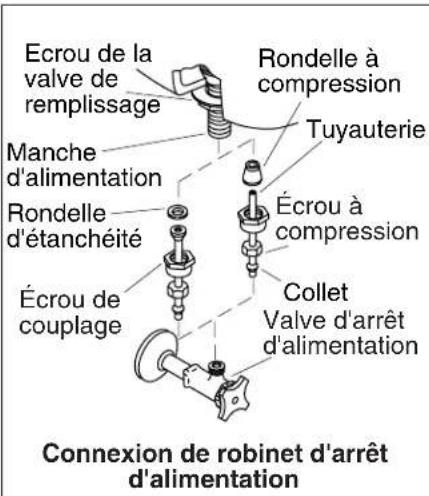

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement. □ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W. C. □ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites. □ Installer l'abattant du siège conformément aux instructions du fabricant. □ Soigneusement mettre en place le couvercle sur le réservoir. □ Purger le W. C. plusieurs fois et vérifier les connexions de toutes fuites. □ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

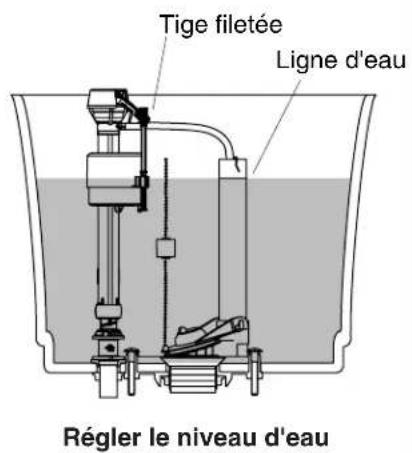

Réglages

□ Ajuster le niveau d'eau du réservoir au niveau de la ligne d'eau. □ Pivoter la tige filetée vers la droite pour augmenter le niveau de l'eau ou vers la gauche pour le diminuer selon le besoin. □ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.
