MANUAL DE USUARIO Devonshire K-3503 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1020805-2-E

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Inodoro

Herramientas y materiales

Llave ajustable de 10"

Llave de paso del suministro

Cinta para medir

Nivel

Esponja

Llave para tubos

Cortatubos

Sello de cera

Lentes de seguridad

• Pernos en T de 5/16" con tuercas y arandelas
• Espátula
• Lima metálica
• Llave para tuercas/dado de 1/2"
• Sierra para metales
• Destornillador

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

¡IMPORTANTE!Apunte el número del modelo (de la etiqueta de la caja) en la Guía del usuario para referencia.

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Revise atentamente el nuevo inodoro para cerciorarse que no esté dañado.
□ Si no hay ninguna llave de paso debajo del tanque del inodoro viejo, instale una antes de instalar el inodoro nuevo.

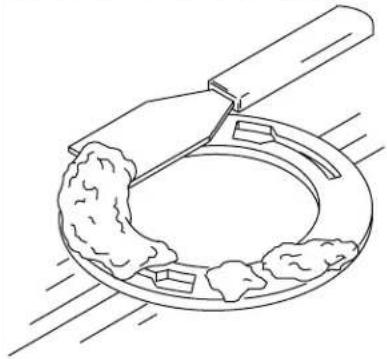

Raspe el sello de cera viejo.

1. Desinstale el inodoro existente

PRECAUCIÓN: Riesgodefugadegasesnocivos. Si el inodoro nuevo no se instala de inmediato, cubra la brida temporalmente con un trapo.

□ Cierre el suministro principal del agua.
□ Accione la descarga del inodoro.
□ Con una esponja seque el agua restante del tanque.
□ Desconecte la llave de paso del suministro, de estar presente.
□ Desinstale el inodoro viejo.
□ Utilice una espátula paral raspar el sello de cera viejo del piso.
□ Reemplace los pernos en T viejos con los nuevos pernos en T de 5/16"de diámetro.

Sello de cera Parte inferior de la taza Brida del inodoro Perno en T Tapaperno Tuerca Base del tapaperno Perno en T Arandela

2. Instale el inodoro nuevo

□ Instale o cambie de lugar el suministro y la salida según sea necesario para cumplir con las dimensiones de instalación.
□ Instale una llave de paso de suministro.
□ Coloque el inodoro sobre una superficie acolchada.
□ Desde abajo del inodoro, presione firmemente el sello de cera nuevo alrededor de la salida del inodoro.
□ Retire el trapo provisional (de haberlo utilizado) del orificio en la brida del inodoro.
□ Alinee y coloque el inodoro sobre la brida y los pernos en T.

¡IMPORTANTE!Una vez colocada no levante ni columpie la taza. Si el sello hermético se rompe, tendrá que instalar un sello de cera nuevo.

□ Aplique todo el peso de su cuerpo sobre el inodoro para fijar el sello.
Coloque las bases de los tapapernos sobre los pernos enTyen posición marcada hacia arriba "up".
□ Coloque las arandelas y tuercas en las bases de los tapapernos y los pernos en T.

¡IMPORTANTE!Noaprietedemasiadolatuerca.Si se aprieta demasiado, la porcelana vitrificada puede romperse o despostillarse.

□ Apriete las tuercas con cuidado.

Instale el inodoro nuevo (cont.)

¡IMPORTANTE!Riesgodedañosalproducto.Proteja la porcelana vitrificada del contacto con la sierra al cortar el excedente de los pernos en T.

□ Mida la longitud de los pernos en T desde la parte superior de las tuercas. Si los pernos se extienden 1/4"(6 mm) o más, corte el exceso.
□ Instale los tapapernos.

3. Instale el tanque

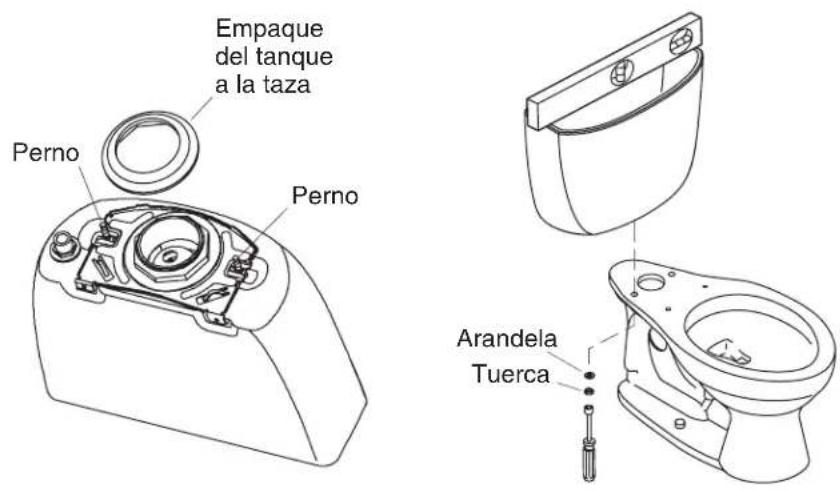

□ Deslice los pernos de retención del tanque en el soporte montado en la parte inferior del tanque. El soporte se envía ya montado en su lugar. Instale el empaque del tanque a la taza.
□ Coloque el tanque sobre la taza centrando el empaque en la entrada de la taza.

PRECAUCIÓN: Riesgodedañosal producto. Si se aprieta demasiado, la porcelana vitrificada puede romperse o despostillarse.

□ Monte las arandelas y tuercas en los pernos del tanque. Apriete las tuercas alternadamente de manera que el tanque quede nivelado y las lengüetas del soporte de montaje hagan contacto con la taza.
□ Verifique que las tuercas estén lo suficientemente apretadas como para producir un sello hermético. Noaprietedemasiado.

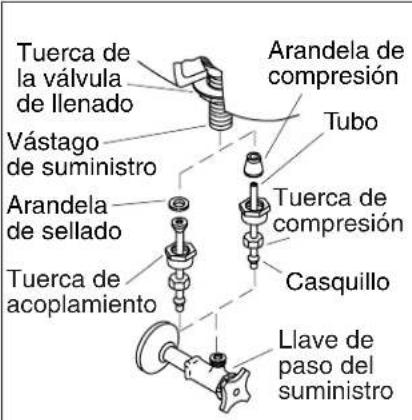

Tuerca de la válvula de llenado Vástago de suministro Arandela de sellado Tuerca de acoplamiento Arandela de compresión Tubo Tuerca de compresión Casquillo Llave de paso del suministro

Conexión de la llave de paso del suministro

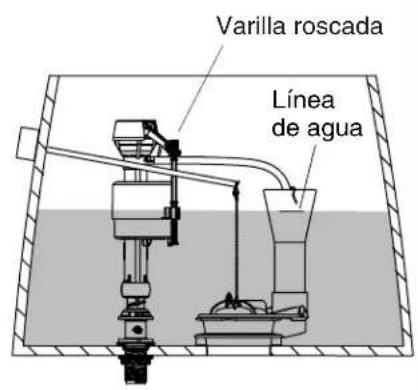

Varilla roscada Línea de agua

Ajuste del nivel de agua

4. Termine la instalación

□ Instale la palanca de descarga, si no se ha instalado. Siga las instrucciones incluidas con la palanca de descarga.
□ Conecte la llave de paso al vástago de suministro del inodoro.
□ Abra la llave de paso lentamente para verificar que no haya fugas. Si las conexiones se han realizado correctamente, se podrá detener cualquier fuga de agua con sólo apretar un poco las tuercas.
□ Instale el asiento del inodoro según las instrucciones provistas.
□ Con cuidado, coloque la tapa en el tanque.
□ Accione la descarga del inodoro varias veces y verifique no haya fugas en las conexiones.
□ Verifique periódicamente que no haya fugas, durante los días siguientes a la instalación.

Ajustes

NOTA: El volumen de descarga se puede ajustar a 1,6 galones (6 L) por descarga o 1,4 galones (5,3 L) por descarga, ajustando el nivel de agua en el tanque.

□ Ajuste el nivel de agua en el tanque a la línea de agua marcada.

□ Gire la varilla roscada a la derecha para subir el nivel de agua o a la izquierda para bajarlo según sea necesario.

Termine la instalación (cont.)

□ Verifique periódicamente que no haya fugas, durante los días siguientes a la instalación.
