Tipo de producto	Inodoro (WC)
Marca	Kohler
Modelo	Couture K-3480
Material	Porcelana vitrificada
Color	Blanco
Peso	Aproximadamente 40 kg
Alimentación	Agua fría, presión estándar (válvula de cierre recomendada)
Capacidad del tanque	6 litros (estimación)
Tipo de descarga	Simple (palanca de accionamiento)
Funciones principales	Descarga de agua, tanque integrado, asiento (no incluido)
Instalación	Sobre brida de suelo con junta de cera, pernos en T de 5/16"
Ajuste del nivel de agua	Mediante varilla roscada en el tanque
Mantenimiento y limpieza	Paño suave, limpiador no abrasivo; evitar productos agresivos
Seguridad	No apretar demasiado los pernos (riesgo de rotura de la porcelana)
Piezas incluidas	Junta de cera, pernos en T, tapas de pernos, tuercas, arandelas
Reparabilidad	Tanque desmontable, reemplazo fácil de la junta o los pernos
Información general	Manual de uso e instalación disponible en línea; cumplimiento con los códigos locales

Preguntas frecuentes - Couture K-3480 KOHLER

¿Cómo instalar el inodoro Kohler Couture K-3480?

La instalación requiere retirar el inodoro viejo, limpiar la brida, colocar una junta de cera nueva, posicionar la taza sobre los pernos en T, y luego fijar el tanque. Apriete suavemente las tuercas para evitar agrietar la porcelana. Consulte el manual para los detalles completos.

¿Cómo ajustar el nivel de agua en el tanque?

El nivel de agua se ajusta girando la varilla roscada del mecanismo de llenado: gire a la derecha para aumentar el nivel, a la izquierda para disminuirlo. El nivel recomendado está indicado por una línea de agua en el tanque.

¿Qué hacer en caso de fuga alrededor de la base del inodoro?

Una fuga en la base puede deberse a una junta de cera mal instalada o dañada. Se debe retirar el inodoro, limpiar la junta vieja e instalar una nueva. Verifique también que los pernos en T estén bien apretados sin exceso.

¿Qué tipo de junta de cera usar para este inodoro?

Use una junta de cera estándar para inodoro, adecuada para una brida de 3 o 4 pulgadas. El manual recomienda usar una junta nueva en cada instalación y no levantar la taza después de colocarla.

¿Cómo mantener la porcelana del inodoro?

Limpie la porcelana con un paño suave y un limpiador no abrasivo. Evite productos agresivos (lejía, ácidos) que pueden dañar la superficie. Para manchas difíciles, use un limpiador específico para porcelana.

¿Puedo usar un limpiador abrasivo en este inodoro?

No, los limpiadores abrasivos o esponjas ásperas pueden rayar y debilitar la porcelana vitrificada. Use solo productos suaves y paños no abrasivos.

¿Cómo reemplazar los pernos del tanque?

Desmonte las tuercas y arandelas debajo del tanque, retire los pernos viejos e instale los nuevos. Asegúrese de que las juntas estén en buen estado y apriete moderadamente para evitar roturas.

¿Qué presión de agua se recomienda para el funcionamiento?

El inodoro funciona con una presión de agua estándar (aproximadamente 3-5 bares). Se recomienda una válvula de cierre debajo del tanque para facilitar el mantenimiento. En caso de presión demasiado alta, instale un reductor.

¿El tanque es compatible con un sistema de doble descarga?

El modelo Couture K-3480 está equipado con una descarga simple estándar. No está diseñado para doble descarga. Si desea ahorrar agua, considere un adaptador, pero verifique la compatibilidad.

¿Dónde encontrar piezas de repuesto para este inodoro?

Las piezas de repuesto (juntas, pernos, mecanismo de descarga) están disponibles en distribuidores Kohler o en línea. Use el número de modelo K-3480 para identificar las piezas compatibles.

MANUAL DE USUARIO Couture K-3480 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1004604-2-G

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Inodoros de dos piezas

Herramientas y materiales

Llave ajustable de 10"

Llave de paso del suministro

Cinta para medir

Nivel

Esponja

Llave para tubos

Cortatubos

Sello de cera

Lentes de seguridad

• Pernos en T de 5/16" con tuercas y arandelas
• Espátula
• Lima metálica
• Llave para tuercas/dado de 1/2"
• Sierra para metales
• Destornillador

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

PRECAUCIÓN: Riesgodelesionespersonalesodañosal producto. Maneje el producto con cuidado. La porcelana vitrificada puede romperse o despostillarse si no se maneja con cuidado.

¡IMPORTANTE!Apunte el número del modelo (de la etiqueta de la caja) en la Guía del usuario para referencia.

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Revise atentamente el nuevo inodoro para cerciorarse que no esté dañado.
□ Si no hay ninguna llave de paso debajo del tanque del inodoro viejo, instale una antes de instalar el inodoro nuevo.

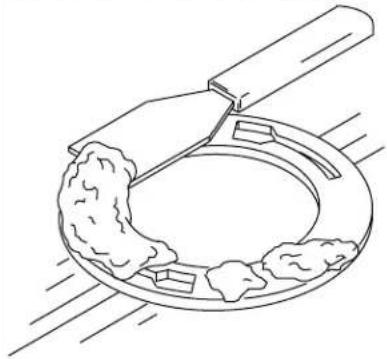

Raspe el sello de cera viejo.

1. Desinstale el inodoro existente

PRECAUCIÓN: Riesgodefugadegasesnocivos. Si el inodoro nuevo no se instala de inmediato, cubra la brida temporalmente con un trapo.

□ Cierre el suministro principal del agua.
□ Accione la descarga del inodoro.
□ Con una esponja seque el agua restante del tanque.
□ Desconecte la llave de paso del suministro, de estar presente.
□ Desinstale el inodoro viejo.
□ Utilice una espátula paral raspar el sello de cera viejo del piso.
□ Reemplace los pernos en T viejos con los nuevos pernos en T de 5/16"de diámetro.

2. Instale el nuevo inodoro

□ Instale o cambie de lugar el suministro y la salida según sea necesario para cumplir con las dimensiones de instalación.
□ Instale una llave de paso de suministro.

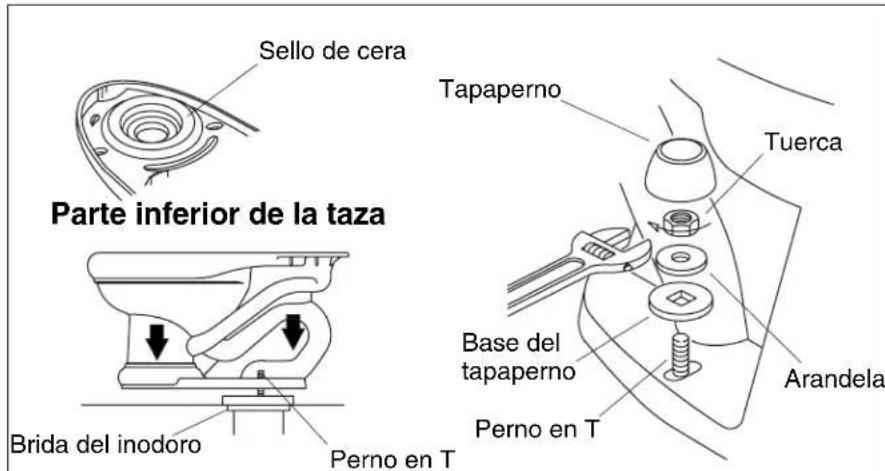

□ Coloque el inodoro sobre una superficie acolchada.
□ Desde abajo del inodoro, presione firmemente el sello de cera nuevo alrededor de la salida del inodoro.
□ Retire el trapo provisional (de haberlo utilizado) del orificio en la brida del inodoro.
□ Alinee y coloque el inodoro sobre la brida y los pernos en T.

¡IMPORTANTE!Una vez colocada no levante ni columpie la taza. Si el sello hermético se rompe, tendrá que instalar un sello de cera nuevo.

□ Aplique todo el peso de su cuerpo sobre el inodoro para fijar el sello.
Coloque las bases de los tapapernos sobre los pernos enTyen posición marcada hacia arriba "up".
□ Coloque las arandelas y tuercas en las bases de los tapapernos y los pernos en T.

¡IMPORTANTE!Noaprietedemasiadolatuerca.Si se aprieta demasiado, la porcelana vitrificada puede romperse o despostillarse.

□ Apriete las tuercas con cuidado.

Instale el nuevo inodoro (cont.)

¡IMPORTANTE!Riesgodedañosalproducto.Proteja la porcelana vitrificada del contacto con la sierra al cortar el excedente de los pernos en T.

□ Mida la longitud de los pernos en T desde la parte superior de las tuercas. Si los pernos se extienden 1/4"(6 mm) o más, corte el exceso.
□ Instale los tapapernos.

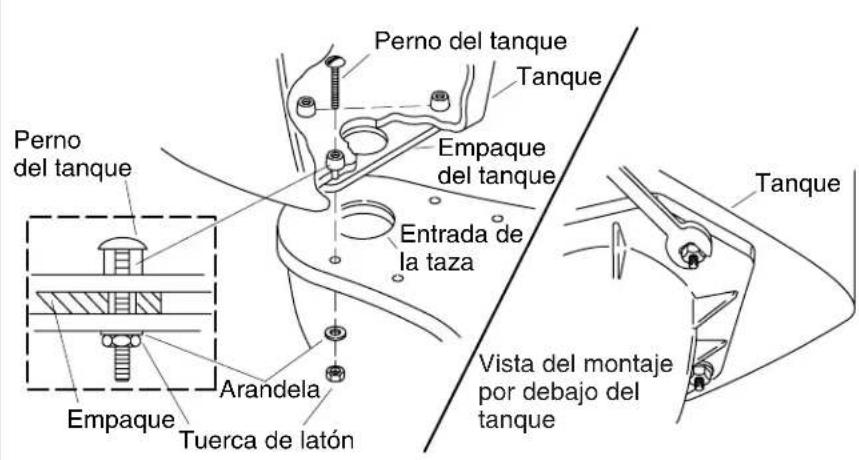

3. Instale el tanque

¡IMPORTANTE!Riesgodedañosalproducto.Si se aprietan demasiado los pernos del tanque, se puede romper o despostillar la porcelana vitrificada.

□ Retire las tuercas y arandelas de los pernos preinstalados en la parte inferior del tanque.
□ Ponga las tuercas y arandelas a un lado.
□ Coloque el tanque sobre la taza centrando el empaque en la entrada de la taza.
□ Ensamble las arandelas y tuercas en los pernos del tanque.
□ Apriete las tuercas hasta que queden ajustadas.
□ Verifique que el tanque esté a nivel tanto a la izquierda como a la derecha y del frente a la parte posterior.
□ Asegúrese de que las tuercas estén lo suficientemente apretadas para producir un sello hermético.

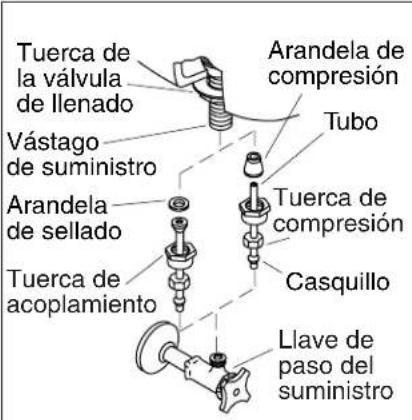

Conexión de la llave de paso del suministro

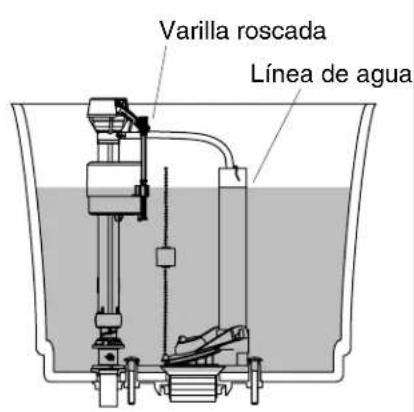

Ajuste del nivel de agua

4. Termine la instalación

□ Instale la palanca de descarga, si no se ha instalado. Siga las instrucciones incluidas con la palanca de descarga.
□ Conecte la llave de paso al vástago de suministro del inodoro.
□ Abra la llave de paso lentamente para verificar que no haya fugas. Si las conexiones se han realizado correctamente, se podrá detener cualquier fuga de agua con sólo apretar un poco las tuercas.
□ Instale el asiento del inodoro según las instrucciones provistas.
□ Con cuidado, coloque la tapa en el tanque.
□ Accione la descarga del inodoro varias veces y verifique no haya fugas en las conexiones.
□ Verifique periódicamente que no haya fugas, durante los días siguientes a la instalación.

Ajustes

□ Ajuste el nivel de agua en el tanque a la línea de agua marcada.
□ Gire la varilla roscada a la derecha para subir el nivel de agua o a la izquierda para bajarlo según sea necesario.
□ Verifique periódicamente que no haya fugas, durante los días siguientes a la instalación.
