Type de produit	Toilette (WC)
Marque	Kohler
Modèle	Couture K-3480
Matériau	Porcelaine vitrifiée
Couleur	Blanc
Poids	Environ 40 kg
Alimentation	Eau froide, pression standard (valve d'arrêt recommandée)
Capacité du réservoir	6 litres (estimation)
Type de chasse	Simple (levier de déclenchement)
Fonctions principales	Chasse d'eau, réservoir intégré, abattant siège (non fourni)
Installation	Sur bride de sol avec joint en cire, boulons en T de 5/16"
Réglage du niveau d'eau	Par tige filetée dans le réservoir
Entretien et nettoyage	Chiffon doux, nettoyant non abrasif ; éviter les produits agressifs
Sécurité	Ne pas trop serrer les boulons (risque de casse de la porcelaine)
Pièces détachées incluses	Joint en cire, boulons en T, cache-boulons, écrous, rondelles
Réparabilité	Réservoir amovible, remplacement facile du joint ou des boulons
Informations générales	Notice d'utilisation et d'installation disponible en ligne ; conformité aux codes locaux

FOIRE AUX QUESTIONS - Couture K-3480 KOHLER

Comment installer la toilette Kohler Couture K-3480 ?

L'installation nécessite de retirer l'ancienne toilette, de nettoyer la bride, de placer un nouveau joint en cire, de positionner la cuvette sur les boulons en T, puis de fixer le réservoir. Serrez délicatement les écrous pour éviter de fissurer la porcelaine. Consultez la notice pour les détails complets.

Comment régler le niveau d'eau dans le réservoir ?

Le niveau d'eau se règle en pivotant la tige filetée du mécanisme de remplissage : tournez à droite pour augmenter le niveau, à gauche pour le diminuer. Le niveau recommandé est indiqué par une ligne d'eau dans le réservoir.

Que faire en cas de fuite autour de la base de la toilette ?

Une fuite à la base peut provenir d'un joint en cire mal installé ou endommagé. Il faut retirer la toilette, nettoyer l'ancien joint et en installer un nouveau. Vérifiez également que les boulons en T sont bien serrés sans excès.

Quel type de joint de cire utiliser pour cette toilette ?

Utilisez un joint en cire standard pour toilette, adapté à une bride de 3 ou 4 pouces. Le manuel recommande d'utiliser un joint neuf à chaque installation et de ne pas soulever la cuvette après la pose.

Comment entretenir la porcelaine de la toilette ?

Nettoyez la porcelaine avec un chiffon doux et un nettoyant non abrasif. Évitez les produits agressifs (javel, acides) qui peuvent endommager la surface. Pour les taches tenaces, utilisez un nettoyant spécifique pour porcelaine.

Puis-je utiliser un produit nettoyant abrasif sur cette toilette ?

Non, les nettoyants abrasifs ou les éponges rugueuses peuvent rayer et fragiliser la porcelaine vitrifiée. Utilisez uniquement des produits doux et des chiffons non abrasifs.

Comment remplacer les boulons du réservoir ?

Démontez les écrous et rondelles sous le réservoir, retirez les boulons usés et installez les nouveaux. Assurez-vous que les joints sont en bon état et serrez modérément pour éviter la casse.

Quelle pression d'eau est recommandée pour le fonctionnement ?

La toilette fonctionne avec une pression d'eau standard (environ 3-5 bars). Une valve d'arrêt sous le réservoir est recommandée pour faciliter l'entretien. En cas de pression trop élevée, installez un réducteur.

Le réservoir est-il compatible avec un système de double chasse ?

Le modèle Couture K-3480 est équipé d'une chasse simple standard. Il n'est pas conçu pour une double chasse. Si vous souhaitez économiser l'eau, envisagez un adaptateur, mais vérifiez la compatibilité.

Où trouver des pièces de rechange pour cette toilette ?

Les pièces de rechange (joints, boulons, mécanisme de chasse) sont disponibles chez les revendeurs Kohler ou en ligne. Utilisez le numéro de modèle K-3480 pour identifier les pièces compatibles.

MODE D'EMPLOI Couture K-3480 KOHLER

Français, page "Français-1"

Outils et matériels

Clé à molette de 10"

Valve d'arrêt d'alimentation

Mètre ruban

Niveau à bulle Plus:

Éponge

Clé à tuyau

Coupe-tuyauterie

Joint en cire

Lunettes de protection

• Boulons en T avec écrous et rondelles de 5/16" - Couteau à mastic - Lime en fer • Tourne-écrou ou douille 1/2" - Scie à métaux - Tournevis

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

IMPORTANT! Enregistrer le numéro de modèle (de l'étiquette sur la boîte) dans le guide du propriétaire pour référence.

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Inspecter soigneusement le nouveau WC de tout défaut. □ Si le W. C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W. C.

1. Retirer le w.c. existant

ATTENTION: Risque d'émanation de gaz nocifs. Si

L'installation du nouveau W. C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

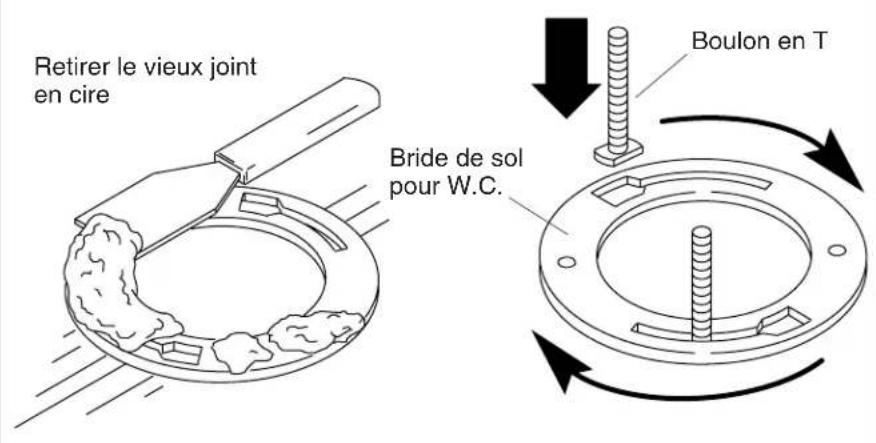

□ Fermer l'alimentation d'eau. □ Activer la chasse du W. C. - Éponger toute eau résiduelle du réservoir. □ Déconnecter la valve d'arrêt d'alimentation si présente. □ Retirer l'ancien W. C. □ Retirer du sol l'anneau en cire existant avec un couteau à mastic. □ Remplacer les vieux boulons en T avec des nouveaux de ∅ 5/16".

2. Installer le nouveau w.c.

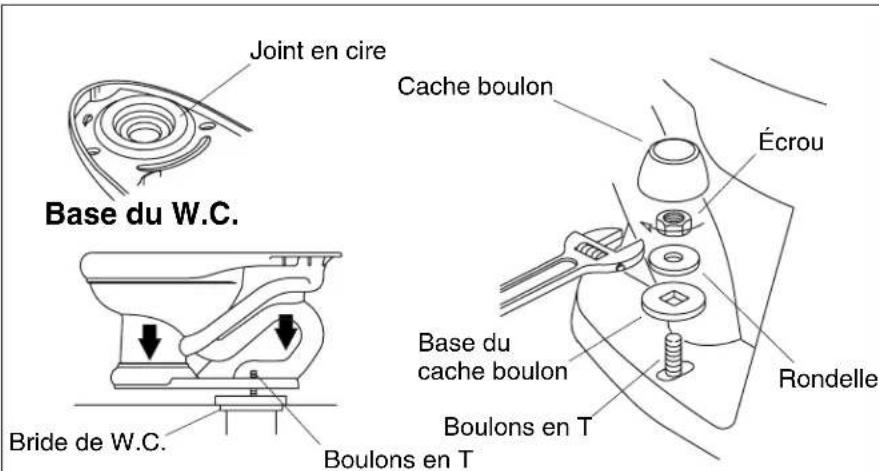

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement. □ Installer la valve d'arrêt d'alimentation. □ Poser le W. C. sur une surface molletonnée. □ De la base du W. C., presser fermement un nouvel anneau en cire sur la sortie du W. C. □ Retirer le chiffon (si utilisé) de l'orifice de la bride du W. C. □ Aligner et baisser le W. C. sur la bride les boulons en T.

IMPORTANT! Ne pas soulever ou secouer la cuvette du W. C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

□ Appliquer une pression de tout le poids du corps autour du W. C. pour fixer le joint. □ Placer les bases de cache-boulons sur les boulons en T dans la position "Haut" tel que marqué. □ Placer les rondelles et écrous sur les cache-boulons et boulons en T.

IMPORTANT! Ne pas trop serrer l'écrou. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée.

Serrer délicatement les écrous.

Installer le nouveau w. c. (cont.)

IMPORTANT! Risque d'endommagement du produit. Protéger la porcelaine vitrifiée contre les coups de lame de scie possibles, lors de la découpe d'excédent de longueur des boulons en T.

□ Mesurer la longueur des boulons en T du dessus des écrous. Si les boulons s'étendent de 1/4"(6 mm) ou plus, découper l'excès. □ Installer les bouchons des boulons.

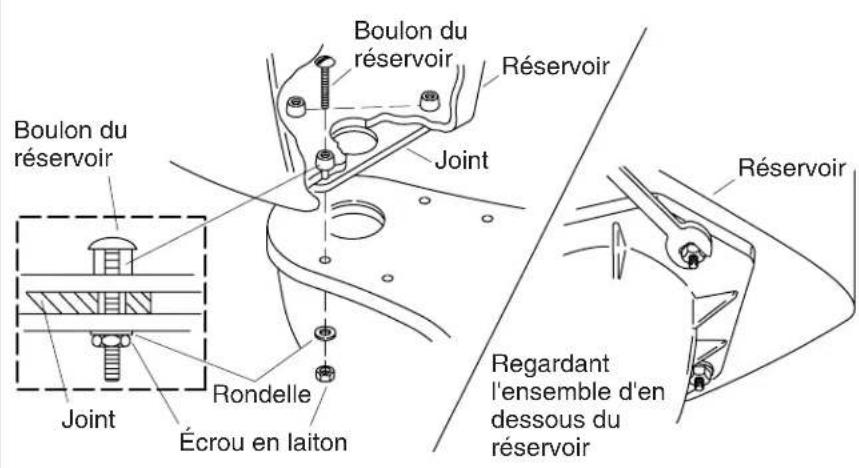

3. Installer le réservoir

IMPORTANT! Risque d'endommagement du produit. Le serrage excessif des boulons du réservoir peut casser ou fendre la porcelaine vitrifiée.

□ Retirer les écrous et les rondelles des boulons pré-assemblés du réservoir au-dessous de ce dernier. □ Mettre les écrous et rondelles de côté. □ Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette. □ Assembler les rondelles et les écrous sur les boulons du réservoir. □ Bien serrer les écrous. □ Vérifier que le réservoir soit niveler de gauche à droite et de l'avant à l'arrière. □ S'assurer que les écrous soient bien serrés pour réaliser un joint étanche.

4. Compléter l'installation

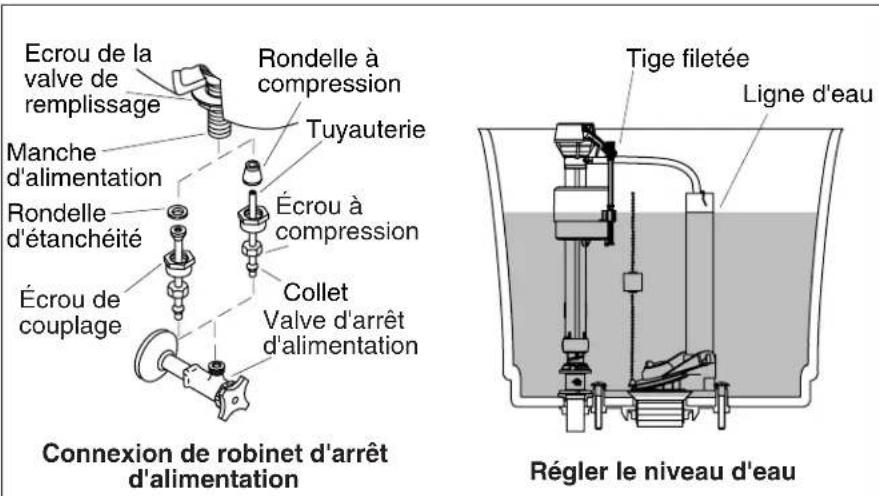

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement. □ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W. C. □ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites. □ Installer l'abattant du siège conformément aux instructions du fabricant. □ Soigneusement mettre en place le couvercle sur le réservoir. □ Purger le W. C. plusieurs fois et vérifier les connexions de toutes fuites. □ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

Réglages

□ Ajuster le niveau d'eau du réservoir au niveau de la ligne d'eau. □ Pivoter la tige filetée vers la droite pour augmenter le niveau de l'eau ou vers la gauche pour le diminuer selon le besoin. □ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.
