Tipo de producto	Inodoro con descarga sin contacto
Marca	Kohler
Modelo	Cimarron K-6418
Categoría	Inodoro suspendido o de suelo? (no especificado)
Alimentación	4 pilas alcalinas AA (no usar pilas de litio)
Función principal	Descarga automática activada por sensor de presencia
Tecnología de descarga	Sensor infrarrojo sin contacto
Tipo de depósito	Integrado (compatible con depósitos estándar)
Material	Porcelana vitrificada, componentes electrónicos
Dimensiones (estimadas)	Largo: 70 cm, Ancho: 36 cm, Alto: 75 cm
Peso (estimado)	25 kg
Consumo de agua	No especificado (estándar ~6 L por descarga)
Instalación	Guía de instalación incluida (puente, módulo, pilas)
Mantenimiento y limpieza	No usar limpiadores en el depósito; usar un limpiador suave para el exterior
Seguridad	No usar pilas de litio; cerrar el agua antes de destapar
Garantía	1 año limitada (defecto de material y fabricación)
Piezas de repuesto y reparabilidad	Disponibles en www.kohler.com/serviceparts
País de fabricación	No especificado
Normas	Conforme a la FCC parte 15 y NMB-003 (Canadá)

Preguntas frecuentes - Cimarron K-6418 KOHLER

¿Qué tipo de pilas usar?

Use 4 pilas alcalinas AA. No use pilas de litio porque la exposición al agua puede provocar un incendio.

¿Qué hacer si la descarga no se activa?

Verifique que las pilas estén instaladas correctamente y que estén cargadas. Reemplácelas si es necesario. Asegúrese de que los cables no bloqueen los contactos de resorte.

¿Cómo limpiar el inodoro?

No use limpiadores en el depósito ya que dañan las juntas y corroen los componentes internos. Limpie el exterior con un producto suave.

La descarga es débil, ¿qué hacer?

Consulte la tabla de solución de problemas del inodoro. Verifique la entrada de agua y que la cadena no esté torcida.

¿El sensor no responde después de instalar la tapa?

Espere al menos 5 minutos para que el sensor se calibre. Mantenga la mano a aproximadamente 1 pulgada (25 mm) sobre el sensor para probar.

¿La descarga se activa accidentalmente?

Verifique que las almohadillas de espuma estén instaladas en las cuatro esquinas de la tapa del depósito para estabilizarlo. Un golpe en la tapa puede activar la descarga.

¿La descarga se activa al abrir la tapa del asiento?

Asegúrese de que la tapa del asiento no golpee la tapa del depósito. Instale las almohadillas de espuma.

El inodoro está atascado, ¿qué hacer?

Primero cierre la entrada de agua, luego use un desatascador para eliminar la obstrucción. No use productos químicos.

El dispositivo emite pitidos, ¿qué significa esa señal?

Cinco pitidos a intervalos de medio segundo indican que las pilas están débiles. Reemplácelas lo antes posible.

¿Dónde encontrar piezas de repuesto?

Consulte la página del producto en www.kohler.com/serviceparts para las piezas de repuesto.

MANUAL DE USUARIO Cimarron K-6418 KOHLER

Français, page "Français-1" Español, página "Español-1"

THE BOLD LOOK OF KOHLER®

1224637-2-E

Provided Components

Module

Vent Bridge

Guía de instalación y cuidado Descarga sin contacto

Componentes provistos

Módulo

Soporte

(4) pilas AA

Puente para hueco de ventilación

Protectores

Antes de comenzar

PRECAUCIÓN: Riesgodedañosalapropiedad: No utilice pilas de iones de litio con este producto. Exponer pilas de iones de litio al agua puede ocasionar un incendio.

AVISO: Riesgodedañosalapropiedad. Si el inodoro está tapado, cierre el suministro de agua antes de intentar destaparlo. El sensor podría ser activado inadvertamente al destapar el inodoro, lo que ocasionaría un desbordamiento.

AVISO: Riesgodedañosal producto. El uso de limpiadores de inodoro que se colocan dentro del tanque causa daños a este producto. Los limpiadores que se colocan dentro del tanque emiten gases que dañan los sellos y corroen los componentes internos. El daño causado por limpiadores dentro del tanque anula la garantía.

Para ver videos del producto y más información, visite KOHLER.com/TouchlessToilet.

Este dispositivo cumple lo establecido en la sección 15 de las normas de la FCC. La operación de este equipo está sujeta a las siguientes dos

Antes de comenzar (cont.)

condiciones: (1) Que este dispositivo no cause interferencia perjudicial y (2) este dispositivo debe aceptar cualquier interferencia, incluida la que pueda causar funcionamiento no deseado.

EsteaparatodigitalClaseBcumplelanormacanadienseICES-003.

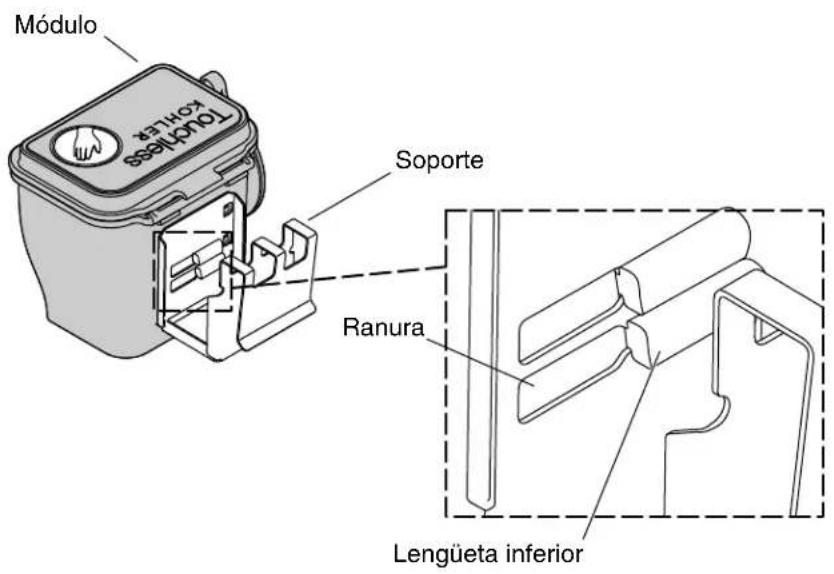

1. Instale el soporte en las ranuras

□ Instale el soporte en el módulo, con la lengüeta inferior en la ranura inferior.

1224637-2-E Español-3 Kohler Co.

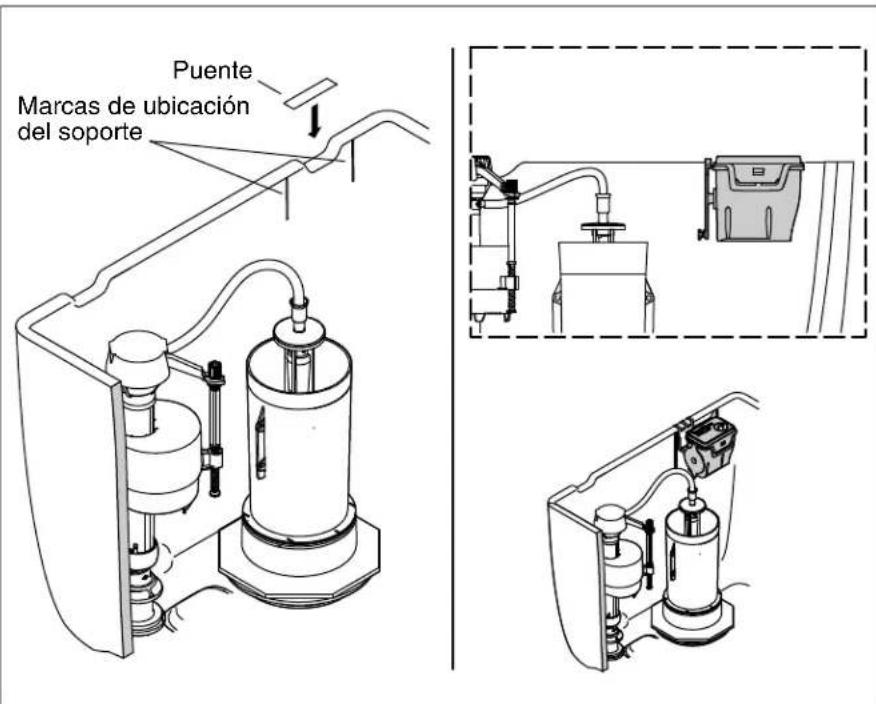

2. Instale y conecte el módulo

NOTA: Si el tanque del inodoro no tiene huecos de ventilación, deseche el puente.

NOTA: La orientación de las marcas de ubicación del soporte con respecto al hueco de ventilación o a otras características del tanque varía en distintos modelos de inodoros.

□ Instale el puente sobre el hueco de ventilación si este hueco está alineado con las marcas del soporte.
□ Instale el módulo de forma que el soporte quede alineado con las marcas de ubicación del soporte.
□ Conecte la cadena del cilindro a la rueda.

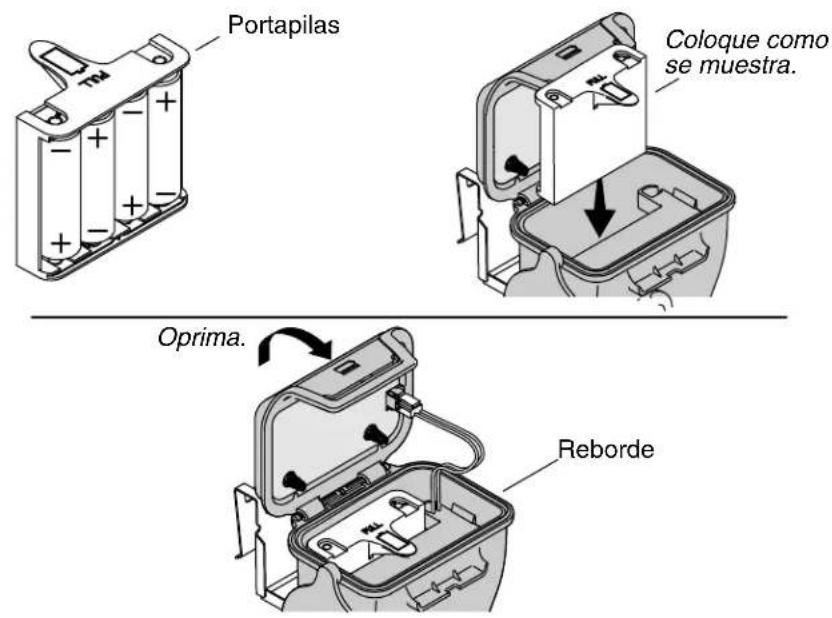

3. Instale las pilas

PRECAUCIÓN: Riesgodedañosalapropiedad: No use pilas de iones de litio con este producto. Exponer pilas de iones de litio al agua puede ocasionar un incendio.

NOTA: Cuando las pilas están bajas, la unidad emite cinco sonidos de bip a intervalos de medio segundo. Cambie las pilas cuando esto suceda.

□ Instale las pilas en el portapilas. Oriéntelas como se indica en el diagrama del portapilas.
□ Abra la tapa del módulo.
□ Instale el portapilas con el lado abierto hacia la parte posterior del módulo, y presione hacia abajo hasta que se detenga.
□ Confirme que el borde superior del portapilas quede abajo del reborde del módulo.
□ Cierre la tapa del módulo y oprima en el reborde delantero hasta que encaje la trab.

4. Verifique el funcionamiento

□ Vuelva a abrir el suministro de agua y deje que se llene el tanque.
□ Verifique que no haya fugas.

NOTA: Para evitar descargas accidentales, el sensor permanece inactivo 10 segundos después de cada descarga.

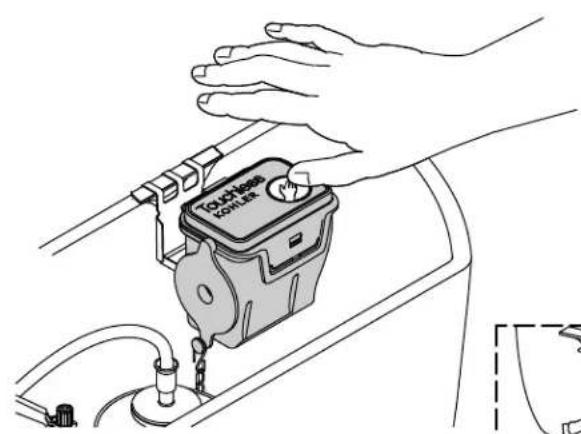

□ Accione la descarga del inodoro varias veces por medio del módulo.
□ Observe el cilindro.
□ Asegúrese de que el soporte quede colocado entre las marcas de ubicación.
□ Asegúrese de que el cilindro cierre por completo cuando termine la descarga.
□ Observe el movimiento de la rueda.
□ Asegúrese de que la rueda no entre en contacto con nada al girar.

5. Termine de hacer la instalación

¡IMPORTANTE! Espere por lo menos 10 segundos después de la última descarga antes de instalar la tapa del tanque. Coloque la mano sobre el sensor de 1a 2 segundos después de instalar la tapa para confirmar el funcionamiento adecuado.

NOTA:Si no le es posible activar el sensor de inmediato después de instalar la tapa del tanque, espere un mínimo de 5 minutos mientras el sensor se calibra.

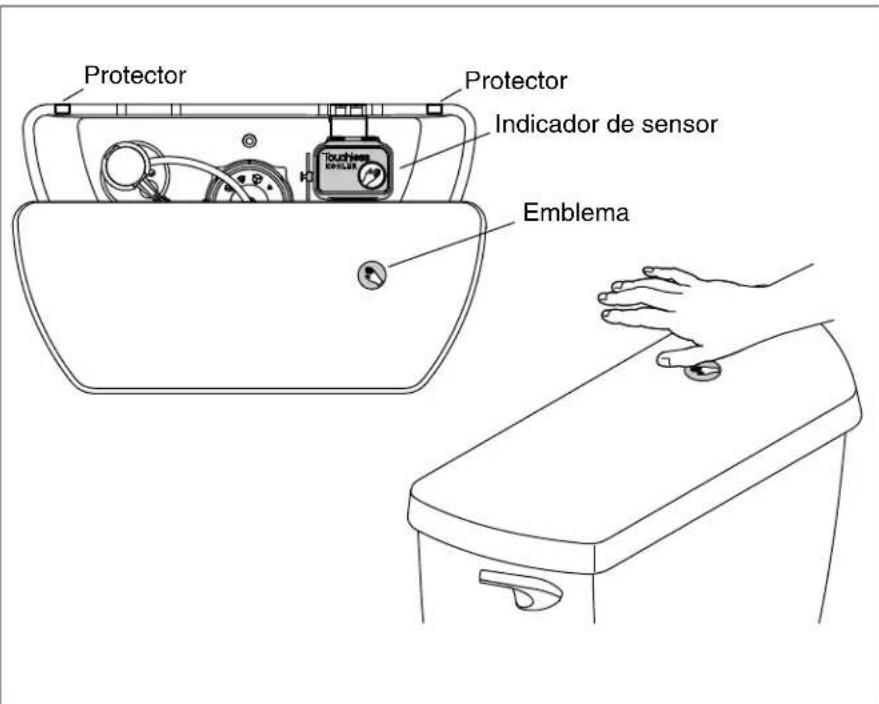

□ Instale cuatro protectores, dos en el frente (no se muestran) y dos en la parte posterior, cerca de cada una de las esquinas de la tapa del tanque o del reborde del tanque donde la tapa hace contacto con el reborde del tanque. Los protectores estabilizan la tapa para evitar descargas falsas en caso de que se golpee levemente la tapa.
□ Instale la tapa del tanque.
Coloque la mano aproximadamente a 1"(25 mm) sobre el módulo. El inodoro debe efectuar una descarga.
- Consulte asuntos de funcionamiento o rendimiento en la tabla de resolución de problemas.

1224637-2-E Español-7 Kohler Co.

Resolución de problemas
AVISO:Riesgodedañosalapropiedad.Si el inodoro está tapado, cierre el suministro de agua antes de intentar destaparlo. El sensor podría ser activado inadvertamente al destapar el inodoro, lo que ocasionaría un desbordamiento.NOTA:Para consultar información sobre piezas de repuesto, visite la página de su producto en www.kohler.com/serviceparts.
SíntomasAcciónrecomendada
1.El inodoro está tapado. A.Cierre	el suministro de agua y luego quite la obstrucción con un destapacaños. Consulte más información en la guía para resolver problemas del inodoro.
2.No sucede nada cuando el usuario trata de activar el sensor.	A.Confirme que las pilas estén correctamente instaladas.
	B.Confirme que las pilas tengan carga. Instale nuevas pilas si es necesario.
	C.Confirme que los cables no estén bloqueando los contactos a resorte.
3.El módulo funciona, se produce un sonido de bip, la rueda gira y la cadena se mueve, pero el inodoro no hace la descarga.	A.Confirme que la cadena esté conectada a la rueda y al cilindro.
	B.Desenrolle la cadena si está enrollada.
4.La rueda hace contacto con el cilindro al momento en que se efectúa la descarga.	A.Confirme que el soporte esté colocado entre las marcas de ubicación.
5.El inodoro descarga, pero la descarga es débil.	A.Consulte la guía para resolver problemas del inodoro.
6.El sensor no activa una descarga a pesar de que la mano del usuario esté a menos de 1"(25 mm) a 2" (51 mm).	A.Confirme que las pilas tengan carga.
	B.Confirme que el emblema del sensor quede directamente sobre el icono en el módulo. Cambie de lugar el emblema si no está ubicado correctamente.

Kohler Co. Español-8 1224637-2-E

Resolución de problemas (cont.)
SíntomasAcciónrecomendada
7.El inodoro se descarga al estar en uso.	A.Confirme que nada esté interfiriendo con la tapa del tanque. Si se golpea levemente la tapa del tanque el inodoro podría iniciar una descarga.
	B.Confirme que los protectores de espuma que se incluyen estén instalados en las 4 esquinas del tanque para estabilizar la tapa del tanque.
8.El inodoro inicia una descarga al abrir la tapa del asiento.	A.Confirme que al abrir la tapa del asiento no se golpee la tapa del tanque. Si se mueve la tapa del tanque se podría ocasionar que se activara la descarga.
	B.Confirme que los protectores de espuma que se incluyen estén instalados en las 4 esquinas del tanque para estabilizar la tapa del tanque.
GarantíaGARANTÍA LIMITADA DE UN AÑOSe garantizan los productos de plomería KOHLER contra defectos de material y mano de obra durante un año a partir de la fecha de instalación.Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los casos en que la inspección realizada por Kohler Co. determine que dichos defectos hayan ocurrido durante el uso normal en el transcurso de un (1) año a partir de la fecha de instalación. Kohler Co. no se hace responsable de costos de desinstalación o de instalación. Elusodelimpiadoresdeinodoroquesecolocandentro deltanqueanulalagarantía.Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su distribuidor, contratista de plomería, centro de remodelación o distribuidor por Internet, o escriba a Kohler Co., Atención: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, EE.UU., o llame al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y Canadá, o al 001-800-456-4537 desde México, o visite www.kohler.com desde los EE.UU., www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.

1224637-2-E Español-9 Kohler Co.

Garantía (cont.)

TODAGARANTÍAIMPLÍCITA,INCLUIDALADE COMERCIALIZACIÓNNEIDONEIDADDELPRODUCTOPARAUN USODETERMINADO,SELIMITAEXPRESAMENTEALA DURACIÓNDEESTAGARANTÍA.KOHLERCO.Y/OEL VENDEDORDESCARGANTODARESPONSABILIDADPOR CONCEPTODEDAÑOSPARTICULARES,INCIDENTALESO INDIRECTOS.Algunos estados/provincias no permiten limitaciones en cuanto a la duración de una garantía implícita o a l a exclusión o limitación de daños particulares, incidentales o indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos derechos legales específicos. Además, usted también puede tener otros derechos que varían de estado a estado y de provincia a provincia.

EstaeslagarantíaexclusivaporescritodeKohlerCo.
