Type de produit	Toilette à chasse sans contact
Marque	Kohler
Modèle	Cimarron K-6418
Catégorie	Toilette suspendue ou sol ? (non spécifié)
Alimentation	4 piles alcalines AA (ne pas utiliser de piles lithium)
Fonction principale	Chasse automatique activée par capteur de présence
Technologie de chasse	Capteur infrarouge sans contact
Type de réservoir	Intégré (compatible avec réservoirs standard)
Matériau	Porcelaine vitrifiée, composants électroniques
Dimensions (estimées)	Longueur : 70 cm, Largeur : 36 cm, Hauteur : 75 cm
Poids (estimé)	25 kg
Consommation d'eau	Non spécifiée (standard ~6 L par chasse)
Installation	Guide d'installation inclus (pont, module, piles)
Entretien et nettoyage	Ne pas utiliser de nettoyants dans le réservoir ; utiliser un nettoyant doux pour l'extérieur
Sécurité	Ne pas utiliser de piles lithium ; couper l'eau avant de déboucher
Garantie	1 an limitée (vice de matériau et fabrication)
Pièces détachées et réparabilité	Disponibles sur www.kohler.com/serviceparts
Pays de fabrication	Non spécifié
Normes	Conforme à la FCC partie 15 et NMB-003 (Canada)

FOIRE AUX QUESTIONS - Cimarron K-6418 KOHLER

Quel type de piles utiliser ?

Utilisez 4 piles alcalines AA. Ne pas utiliser de piles au lithium car l'exposition à l'eau peut provoquer un incendie.

Que faire si la chasse ne s'active pas ?

Vérifiez que les piles sont installées correctement et qu'elles sont chargées. Remplacez-les si nécessaire. Assurez-vous que les fils ne bloquent pas les contacts à ressort.

Comment nettoyer la toilette ?

Ne pas utiliser de nettoyants dans le réservoir car ils endommagent les joints et corrodent les composants intérieurs. Nettoyez l'extérieur avec un produit doux.

La chasse est faible, que faire ?

Consultez le tableau de dépannage de la toilette. Vérifiez l'arrivée d'eau et que la chaîne n'est pas tordue.

Le capteur ne répond pas après avoir installé le couvercle ?

Attendez au moins 5 minutes que le capteur s'étalonne. Tenez la main à environ 1 pouce (25 mm) au-dessus du capteur pour tester.

La chasse s'active accidentellement ?

Vérifiez que les coussinets en mousse sont installés aux quatre coins du couvercle du réservoir pour le stabiliser. Un coup sur le couvercle peut déclencher la chasse.

La chasse se déclenche en ouvrant le couvercle du siège ?

Assurez-vous que le couvercle du siège ne heurte pas le couvercle du réservoir. Installez les coussinets en mousse.

La toilette est bouchée, que faire ?

Coupez d'abord l'arrivée d'eau, puis utilisez un plongeur pour dégager l'obstruction. Ne pas utiliser de produits chimiques.

L'appareil émet des bips, que signifie ce signal ?

Cinq bips à intervalles d'une demi-seconde indiquent que les piles sont faibles. Remplacez-les dès que possible.

Où trouver des pièces de rechange ?

Consultez la page du produit sur www.kohler.com/serviceparts pour les pièces détachées.

MODE D'EMPLOI Cimarron K-6418 KOHLER

Guide d'installation et d'entretien Chasse sans contact

Composants fournis

ATTENTION: Risquededommagesmatériels: Ne pas utiliser de piles aux ions de lithium avec ce produit. L'exposition de piles aux ions de lithium à l'eau peut entraîner un incendie.

AVIS: Risquededommagesmatériels. Si la toilette est bouchée, couper l'arrivée d'eau avant d'essayer de la déboucher. Le capteur peut être activé par accident pendant que l'on débouche la toilette, ce qui entraîne un débordement.

AVIS:Risqued'endommagementduproduit.L'utilisation de nettoyants de toilette dans le réservoir endommage ce produit. Les nettoyants dans le réservoir émettent des gaz qui endommagent les joints et corrodent les composants intérieurs. Les dommages causés par les nettoyants dans le réservoir annulent la garantie.

Pour des vidéos sur le produit et pour obtenir de l'information supplémentaire, visiter le site KOHLER.com/TouchlessToilet.

Cet appareil est conforme à la section 15 des réglementations de la

Avant de commencer (cont.)

FCC. Le fonctionnement de l'appareil est soumis aux deux conditions suivantes: (1) Cet appareil ne peut pas créer un brouillage nuisible, et (2) cet appareil doit accepter tous les brouillages captés, y compris les brouillages qui pourraient créer un fonctionnement non souhaité.

CetappareillagenumériquedeclasseBestconformeàlanorme canadienneNMB-003.

Kohler Co. Français-2 1224637-2-E

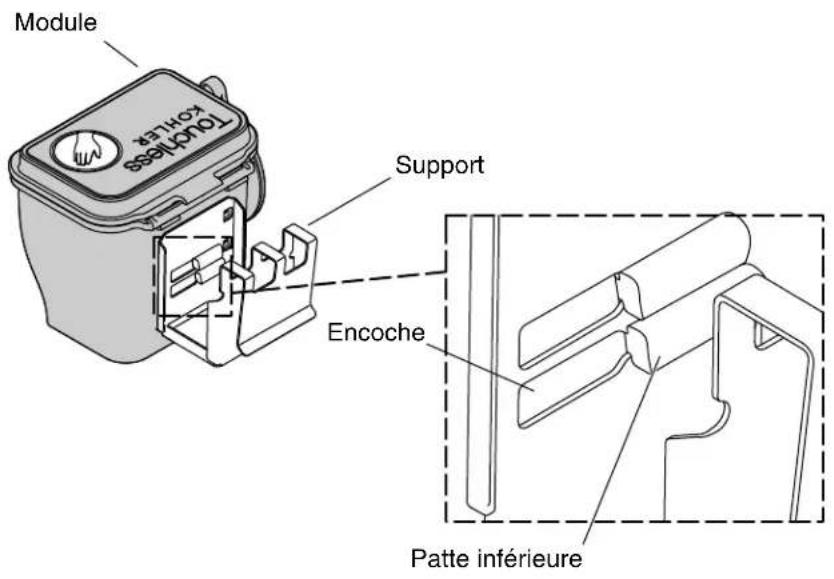

1. Installer le support dans les fentes

- Installer le support sur le module, avec la patte inférieure dans la fente inférieure.

1224637-2-E Français-3 Kohler Co.

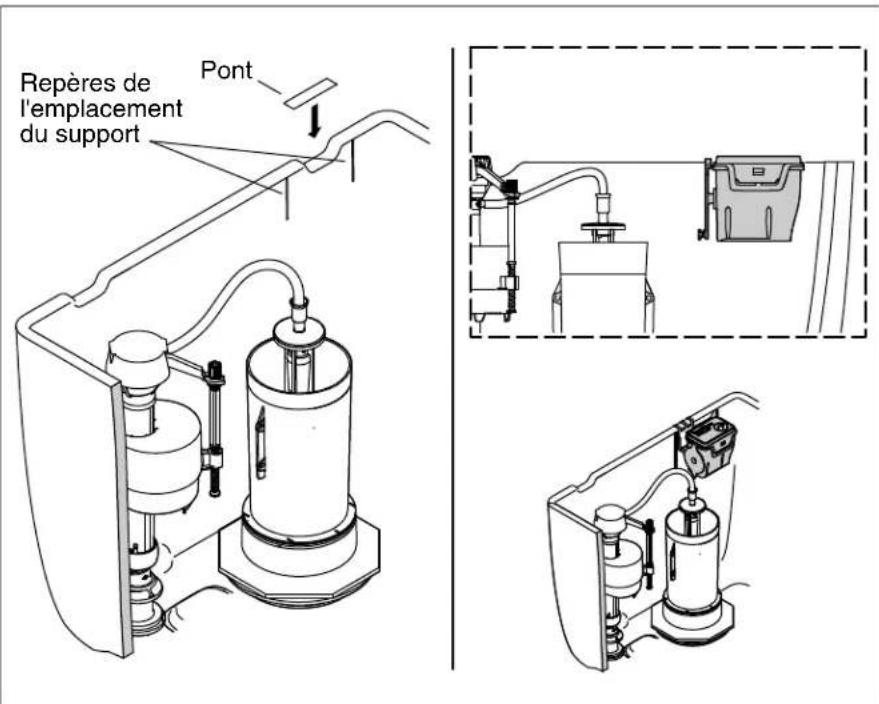

2. Installer et connecter le module

REMARQUE: Jeter le pont si le réservoir de la toilette ne comprend pas de trous d'évent.

REMARQUE:L'orientation des repères du support par rapport à l'évent ou à d'autres caractéristiques du réservoir varient sur les divers modèles de toilettes.

□ Installer le pont par-dessus l'évent si ce dernier est aligné sur les repères du support.
□ Installer le module de manière à ce que le support soit aligné sur les repères de l'emplacement du support.
□ Connecter la chaîne entre la cartouche et la roue.

3. Installer les piles

ATTENTION: Risquededommagesmatériels: Ne pas utiliser de piles aux ions de lithium avec ce produit. L'exposition de piles aux ions de lithium à l'eau peut entraîner un incendie.

REMARQUE: Lorsque les piles sont faibles, l'appareil émet cinq bips à des intervalles d'une demi-seconde. Remplacer les piles lorsque ceci se produit.

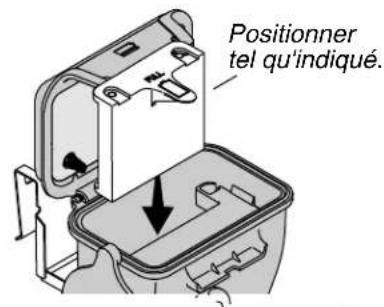

□ Installer les piles dans le porte-piles. Les orienter tel qu'indiqué dans le diagramme du porte-piles.
□ Ouvrir le couvercle du module.
□ Installer le porte-piles avec le côté ouvert tourné vers l'arrière du module et appuyer dessus jusqu'à ce qu'il s'arrête.
□ Vérifier que le bord supérieur du porte-piles se trouve sous le rebord du module.

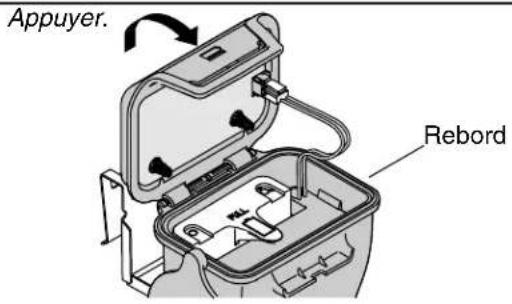

□ Fermer le couvercle du module et appuyer sur le rebord avant jusqu'à ce que l'agrafe s'engage.

4. Vérifier le fonctionnement

□ Réouvrir l'arrivée d'eau et laisser le réservoir se remplir.
□ Rechercher des fuites.
REMARQUE: Pour empêcher toute chasse accidentelle, le capteur reste désactivé pendant 10 secondes après chaque chasse.

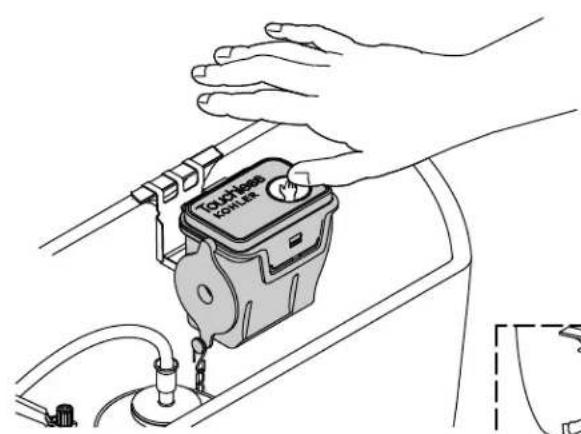

□ Passer la chasse à plusieurs reprises en utilisant le module.
□ Observer la cartouche.
□ S'assurer que le support est positionné entre les repères de l'emplacement.
□ S'assurer que la cartouche se ferme complètement lorsque la chasse est terminée.
□ Observer le mouvement de la roue.
□ S'assurer que la roue n'entre pas en contact avec un objet quelconque lorsqu'elle tourne.

5. Terminer l'installation

IMPORTANT!Attendre 10 secondes au moins après la dernière chasse avant d'installer le couvercle du réservoir. Tenir la main par-dessus le capteur pendant 1 à 2 secondes après avoir installé le couvercle afin de vérifier que le système fonctionne correctement.

REMARQUE:S'il n'est pas possible d'activer le capteur immédiatement après avoir installé le couvercle du réservoir, attendre 5 minutes au minimum que le capteur soit étalonné.

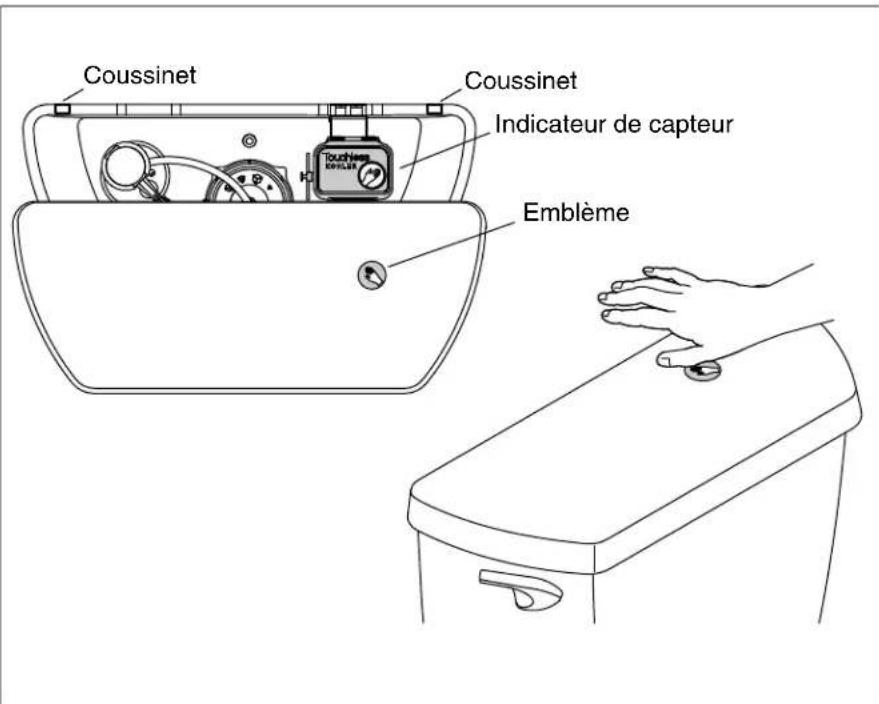

☐ Installer quatre coussinets, deux à l'avant (non illustré) et deux à l'arrière, à proximité de chaque coin du couvercle du réservoir ou du rebord du réservoir, à l'emplacement où le couvercle entre en contact avec le rebord du réservoir. Les coussinets stabilisent le couvercle pour empêcher des fausses chasses lorsque l'on cogne le couvercle.
□ Installer le couvercle du réservoir.
☐ Tenir la main à environ 1"(25 mm) au-dessus du module. La chasse de la toilette se met en marche.
□ Consulter le tableau de dépannage en cas de problèmes de fonctionnement ou de performance.

1224637-2-E Français-7 Kohler Co.

Dépannage
AVIS:Risquededommagesmatériels.Si la toilette est bouchée, couper l'arrivée d'eau avant d'essayer de la déboucher. Le capteur peut être activé par accident pendant que l'on débouche la toilette, ce qui entraîne un débordement.REMARQUE:Pour tout renseignement sur les pièces de rechange, visiter la page du produit sur le site www.kohler.com/serviceparts.
SymptômesActionrecommandée
1.La toilette est bloquée. A.Couper l'arrivée d'eau, puis dégager l'obstruction à l'aide d'un plongeur. Consulter le tableau de dépannage pour obtenir de l'information supplémentaire.
2.Rien ne se passe lorsque l'utilisateur essaie d'activer le capteur.	A.Vérifier que les piles sont installées correctement.
	B.Vérifier que les piles sont chargées.Installer de nouvelles batteries si nécessaire.
	C.Confirmier que les fils ne bloquent pas les contacts à ressort.
3.Le module fonctionne, il y a un bip, la roue tourne, et la chaîne se déplace, mais la chasse de la toilette n'a pas lieu.	A.Vérifier que la chaîne est connectée à la roue et à la cartouche.
	B.Supprimer toute torsion dans la chaîne.
4.La roue entre en contact avec la cartouche lors de la chasse.	A.Vérifier que le support est positionné entre les repères de l'emplacement.
5.La chasse a lieu, mais elle est faible.	A.Consulter le tableau de dépannage de la toilette.
6.Le capteur n'active pas de chasse, bien que la main de l'utilisateur se trouve dans un rayon de 1"(25 mm) à 2"(51 mm).	A.Vérifier que les piles ont une charge.
	B.Vérifier que l'emblème du capteur se trouve directement au-dessus de l'icône sur le module.Repositionner l'emblème s'il n'est pas positionné correctement.

Kohler Co. Français-8 1224637-2-E

Dépannage (cont.)
SymptômesActionrecommandée
7.La chasse est activée en cours d’utilisation.	A.Vérifier que rien n’interfère avec le couvercle du réservoir. Une secousse sur le couvercle du réservoir pourrait faire passer la chasse.
	B.Vérifier que les coussinets en mousse fournis sont installés sur les quatre coins du réservoir pour stabiliser le couvercle du réservoir.
8.La chasse se met en marche lors de l’ouverture du couvercle du siège.	A.Vérifier que le couvercle du siège ne cogne pas le couvercle du réservoir lors de l’ouverture. Le déplacement du couvercle du réservoir pourrait faire passer la chasse.
	B.Vérifier que les coussinets en mousse fournis sont installés sur les quatre coins du réservoir pour stabiliser le couvercle du réservoir.
Garantie
GARANTIE LIMITÉE D’UN ANLes produits de plomberie KOHLER sont garantis contre tout vice de matériau et de fabrication pendant un an à partir de la date de l’installation.Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa discrétion, la réparation, le remplacement ou la rectification appropriée après inspection desdits vices par Kohler Co. pendant un (1) an à partir de la date d’installation. Kohler Co. n’est pas responsable des frais d’enlèvement ou d’installation. L’utilisation denettoyantsàl’intérieurduréservoirannulelagarantie.Pour obtenir le service de garantie, contacter Kohler Co., par l’intermédiaire du vendeur, plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.LESGARANTIESTACITES,YCOMPRISCELLESDE

1224637-2-E Français-9 Kohler Co.

Garantie (cont.)

COMMERCIALITÉETD'ADAPTATIONÀUNUSAGE PARTICULIER,SONTEXPRESSIONLIMITEÀLADURÉEDE LAPRÉSENTEGARANTIE.KOHLERCO.ET/OULEREVENDEUR DÉCLINENTTOUTERESPONSABILITÉCONTRELES DOMMAGESPARTICULIERS,ACCESSOIRESOUINDIRECTS.

Certains états et provinces ne permettent pas de limite sur la durée de la garantie tacite, ni l'exclusion ou la limite des dommages particuliers, accessoires ou indirects, et, par conséquent, lesdites limites et exclusions peuvent ne pas s'appliquer à votre cas. Cette garantie vous donne des droits juridiques particuliers. Vous pouvez également avoir d'autres droits qui varient d'un état ou d'une province à l'autre.

CeciconstituelagarantieécriteexclusivedeKohlerCo.
