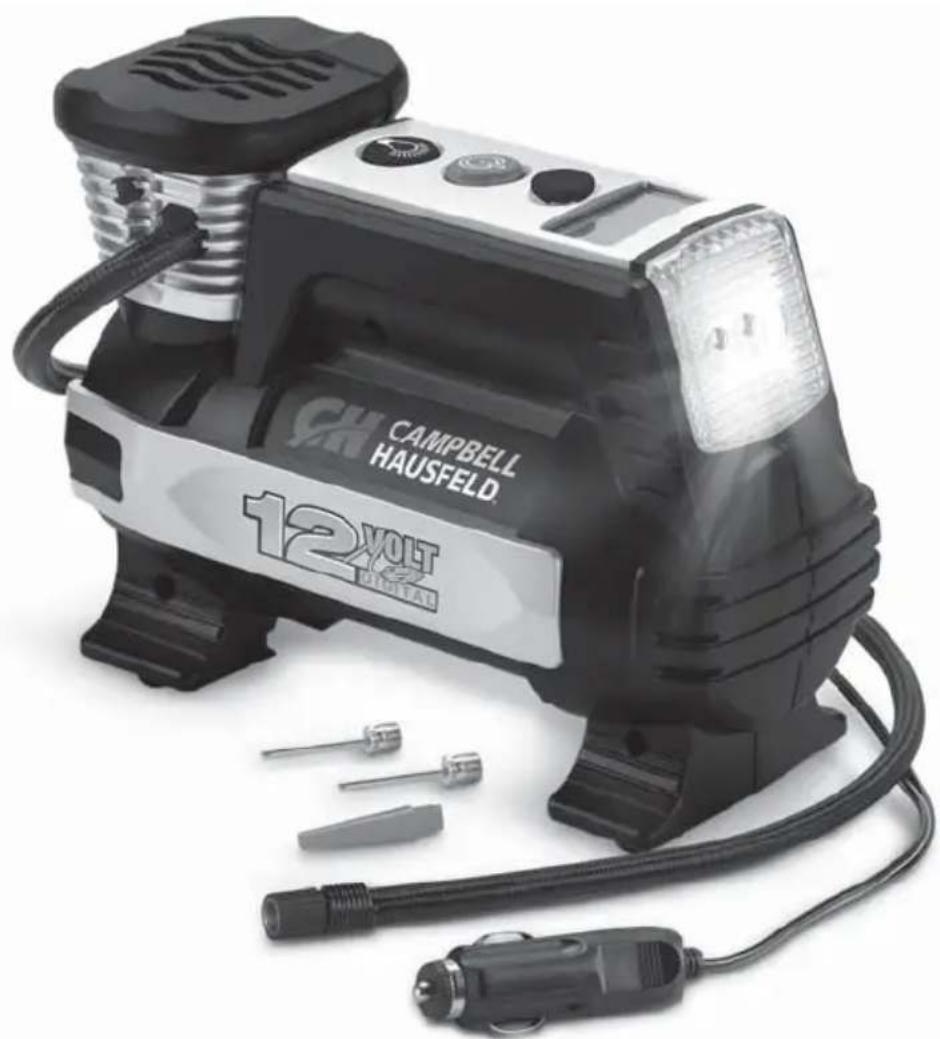

AF011400 - Compresseur Campbell Hausfeld - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur (pompe de gonflage 12 V)
Marque	Campbell Hausfeld
Modèle	AF011400
Dimensions (L × l × h)	21,59 × 8,89 × 15,24 cm
Poids	1,86 kg
Alimentation	12 V c.c., fusible 15 A
Pression maximale	690 kPa (100 PSI)
Débit à 0 PSI	25,5 l/min
Débit à 35 PSI	17 l/min
Vitesse de gonflage (pneu 195/65/R15, 0-35 PSI)	4 minutes
Longueur du cordon	3,05 m (10 pi)
Longueur du tuyau	78,74 cm (31 po)
Fonctions principales	Lampe de poche DEL, manomètre numérique, arrêt automatique, ventilateur de refroidissement interne
Accessoires inclus	Aiguille pour articles de sport, embout de gonflage
Unités de mesure	PSI, BAR, kPa (sélectionnables)
Type de valve	Vanne Schrader
Sécurité	Arrêt automatique, protection contre surchauffe (refroidissement de 20 min après 20 min de fonctionnement)
Entretien et nettoyage	Vérifier et remplacer le fusible (15 A) si nécessaire ; nettoyer les contacts de la prise
Pièces détachées et réparabilité	Fusible remplaçable ; support client via www.campbellhausfeld.com
Informations générales	Garantie limitée de 1 an ; lire et conserver les instructions de sécurité
Utilisation recommandée	Gonflage de pneus, ballons, équipements sportifs ; ne pas utiliser sur les pneus de gros camions

FOIRE AUX QUESTIONS - AF011400 Campbell Hausfeld

Comment gonfler un pneu avec le Campbell Hausfeld AF011400 ?

Enlevez le capuchon de la valve, vissez le connecteur du tuyau en sens horaire, branchez le cordon dans une prise 12 V c.c. (15 A ou plus), réglez la pression souhaitée avec le bouton pression, puis appuyez sur le bouton d'alimentation ALLUMER/FERMER. Une fois la pression atteinte, éteignez et débranchez. Confirmez toujours la pression avec un manomètre séparé.

Que faire si la pompe ne s'allume pas ou grille les fusibles ?

Vérifiez que la prise 12 V délivre au moins 15 A. Inspectez le fusible de la pompe (situé dans l'adaptateur) : dévissez l'extrémité, retirez le vieux fusible et remplacez-le par un fusible neuf de 15 A. Nettoyez les contacts de la prise si nécessaire.

Quelle est la pression maximale de la pompe Campbell Hausfeld AF011400 ?

La pression maximale est de 690 kPa (100 PSI). La pompe est programmée pour ne pas dépasser cette valeur.

Puis-je utiliser la pompe en continu pendant longtemps ?

Non, la pompe doit refroidir 20 minutes après 20 minutes de fonctionnement continu. Une utilisation prolongée sans pause peut entraîner une surchauffe et endommager l'appareil.

Comment changer l'unité de pression (PSI/BAR/kPa) ?

Appuyez sur le bouton pression (le plus proche de l'écran numérique) jusqu'à ce que l'unité souhaitée s'affiche. Vous pouvez alterner entre PSI, BAR et kPa.

La pompe fonctionne mais le pneu ne gonfle pas, que faire ?

Assurez-vous que le connecteur du tuyau est bien serré sur la valve. Vérifiez que le pneu n'a pas de fuite (perforation, décollement de la jante). Inspectez également le tuyau pour des fissures ou fuites aux raccords.

Quels accessoires sont fournis avec le Campbell Hausfeld AF011400 ?

Sont inclus : une aiguille de gonflage pour articles de sport et un embout de gonflage pour divers objets gonflables.

La pompe peut-elle être utilisée sur des pneus de camion ou tracteur ?

Non, la pompe est conçue pour des pneus de voiture et articles de sport. Elle ne convient pas aux pneus de haute pression de gros camions, remorques ou tracteurs.

Quelle est la couverture de la garantie pour ce compresseur ?

La garantie limitée est de 1 an à partir de la date d'achat pour l'acheteur original. Elle couvre les défauts de matière et de fabrication. Conservez votre preuve d'achat.

Où trouver le service client ou des pièces de rechange ?

Rendez-vous sur le site www.campbellhausfeld.com pour toute question, assistance ou pour commander des pièces détachées (fusible, etc.).

MODE D'EMPLOI AF011400 Campbell Hausfeld

Instructions d'Utilisation

Lire et conserver ces instructions. Il faut les lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir l'appareil décrit.

Pour se protéger et protéger autrui, observer toutes les informations sur la sécurité. Négliger d'appliquer ces instructions peut causer des blessures et/ou des dommages matériels! Conserver ces instructions pour consultation ultérieure.

RAPPEL : Conservez votre preuve d'achat datée aux fins de garantie! Attachez-le à ce manuel ou classez-le pour le garder en sécurité.

Consultez la page 6 quant au glossaire et les symboles sur la sécurité.

Pour de l'information sur les pièces, produits et services, veuillez visiter www.campbellhausfeld.com

N° de modèle : ____

Date d'achat : ____

Campbell Hausfeld

100 Production Drive

Le manomètre numérique facile à lire et à programmer, le dispositif d'arrêt automatique et le ventilateur de refroidissement interne rendent cette pompe de gonflage de 12 V facile à utiliser. Parfait pour les situations d'urgence lorsque vous avez besoin de gonfler un pneu sur le bord de la route, ainsi que pour gonfler les pneus de vélo, les ballons de football, de basketball, de volleyball et d'autres équipements de sport gonflables.

Déballage

Dès que l'appareil est déballé, l'inspecter attentivement pour tout signe de dommages en transit. Vérifier s'il y a des pièces desserrées, manquantes ou endommagées. Vérifier pour s'assurer que tous les accessoires fournis sont inclus avec l'appareil. Pour toutes questions, pièces endommagées ou manquantes, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

modèle qui a été endommagé

pendant le transport, la manipulation ou l'utilisation.

Le dommage peut résulter en explosion et peut causer des blessures ou dégâts matériels.

Autres pièces (non fournies)

Vous aurez besoin des éléments suivants pour utiliser cette pompe de gonflage Campbell Hausfeld :

• Une prise d'alimentation c.c. 12 V de catégorie 15 A ou plus
• Un manomètre pour pneus séparé pour confirmer la pression des pneus

CARACTÉRISTIQUES TECHNIQUES

	AF011400
Pression maximale 690 kPa
Tension 12 V, c.c.
Fusible 15 A
Longueur du cordon 3,05 m (10 pi)
Longueur du tuyau 78,74 cm (31 po)
Lampe de poche DEL
Manomètre Numérique
Sortie d'air Vanne Schrader
Débit @ 0 PSI 25,5 l/min
Débit @ 35 PSI	17 l/min
Vitesse de gonflage *	4 minutes
Poids	1,86 kg

Comprend : Aiguille de gonflage pour articles de sport, et embout de gonflage. * La vitesse de gonflage est le temps moyen mesuré à gonfler un pneu 195/65/R15 de 0 à 35 psi.

			AF011400
Leng.	21,59	cm
Larg.	8,89	cm
Haut.	15,24	cm

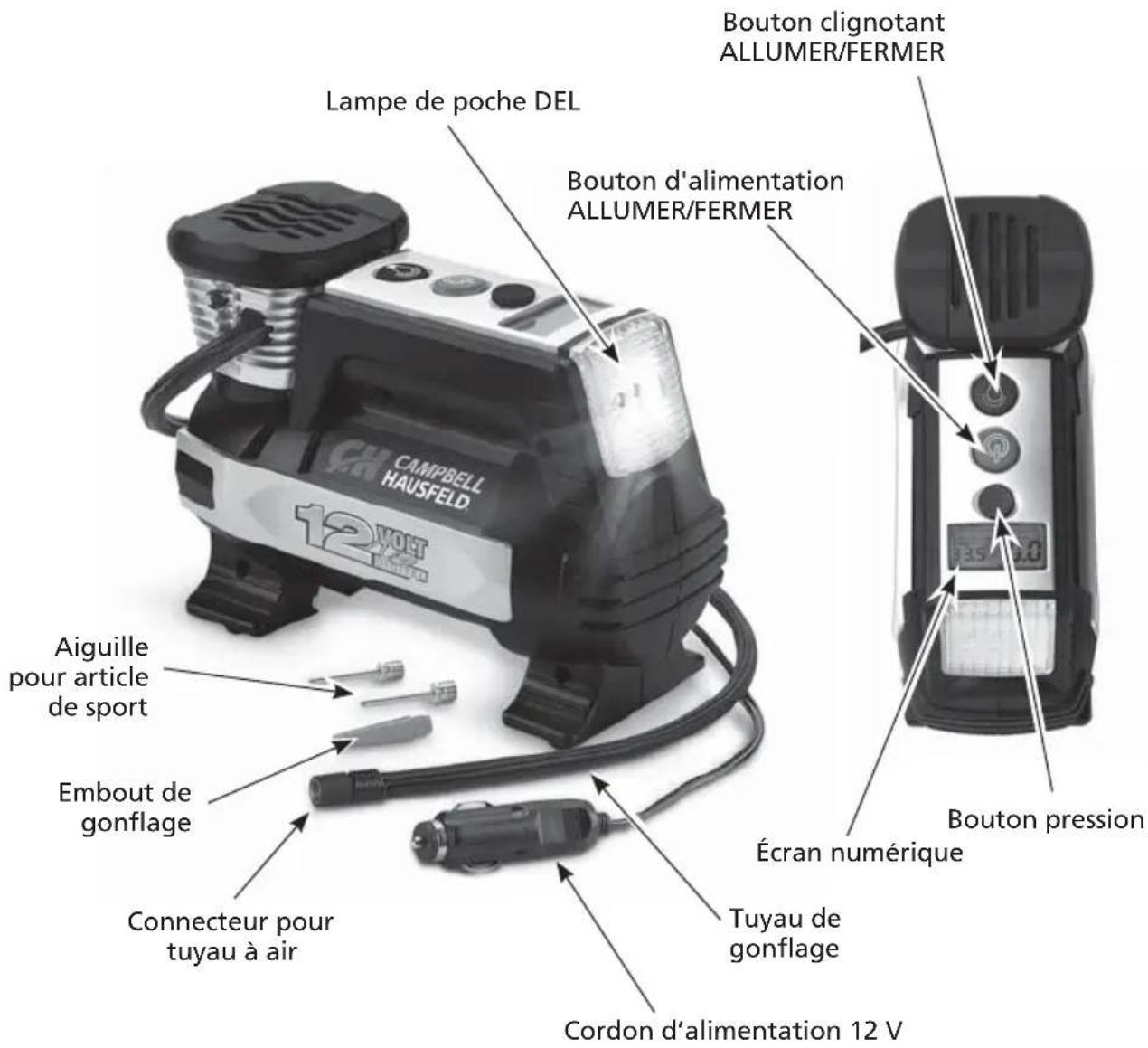

Apprenez à connaître votre unité

Figure 1

Pneus

1. Avant de gonfler le pneu, revoir tous les avertissements listés dans la section des INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ dans ce manuel d'utilisation.
2. Enlever le capuchon de la tige de soupape.
3. Tournez en sens horaire le connecteur du tuyau sur le corps de valve, jusqu'au bon ajustement (voir la figure 2).
4. Brancher le cordon d'alimentation dans une prise de courant continue de 12 volts.

d'alimentation c.c. 12 V de catégorie 15 A ou plus. Ne pas utiliser avec les anciennes prises d'allume-cigarette de 8 A, car le fusible grillera et la pompe de gonflage ne fonctionnera pas.

1. Pour modifier l'unité de pression entre PSI, BAR OU KPA, appuyer sur le bouton pression (le bouton le plus près de l'écran numérique) jusqu'à mesure souhaitée soit sélectionnée sur l'écran numérique.
2. Établissez la pression de gonflage souhaitée en tournant le bouton pression à gauche ou à droite jusqu'à ce que le niveau de pression souhaité soit identifié sur l'écran numérique. La pression recommandée des pneus pour un véhicule se trouve généralement dans le manuel du propriétaire du véhicule ou sur le montant du côté de la porte du conducteur.
3. Appuyez sur le bouton d'alimentation ALLUMER/FERMER pour allumer l'unité. La pompe de gonflage s'allumera automatiquement pour gonfler le pneu.
4. Une fois que la bonne pression du pneu est atteinte, appuyez sur le bouton d'alimentation ALLUMER/FERMER pour fermer l'unité et débrancher le connecteur pour tuyau à air du corps de valve.
5. Afin de garantir la pression de gonflage, il est préférable de confirmer la pression du pneu avec un manomètre pour pneus distinct.
6. Ne pas gonfler les pneus à l'excès, alors qu'ils peuvent se rompre/exploser, causant de graves blessures et/ou des dommages matériels.
7. Le gonflage des pneus ne devrait être effectué que dans une zone sécuritaire, bien à l'écart de la route et de la circulation. Utilisez des triangles d'avertissement et/ou des torches de sécurité afin d'alerter les autres conducteurs d'une urgence routière. Respectez toujours les conseils de sécurité et les procédures de gonflage des pneus mentionnés dans le manuel de l'utilisateur du véhicule.

Pneumatiques

1. Pour utiliser les accessoires de gonflage, visser l'accessoire de gonflage approprié sur le connecteur du tuyau à air, jusqu'au bon ajustement.
2. Insérez l'accessoire de gonflage dans l'objet à gonfler (pneu, ballon de football, radeau pneumatique, etc.) et appuyez sur le bouton d'alimentation ALLUMER/FERMER pour commencer le processus de gonflage.
3. Une fois que l'objet est ferme, appuyez sur le bouton d'alimentation ALLUMER/FERMER pour fermer la pompe de gonflage. Ne pas gonfler les objets à l'excès alors qu'ils peuvent se rompre/exploser causant de graves blessures et/ou des dommages matériels.

Remplacement de fusibles

un fusible sauté avec un fusible d'une classification plus élevée. L'utilisation

d'un fusible de catégorie plus élevée transmettra trop de courant au filage de la pompe de gonflage, causant ainsi sa surchauffe, sa fonte ou possiblement prendre feu.

1. Dévisser l'extrémité de la fiche dans le sens antihoraire pour retirer le fusible.
2. Si le fusible grille, remplacer avec un nouveau fusible de 15 A. Toujours remplacer un fusible grillé par un fusible de même taille.
3. Remonter la fiche. Ne pas trop serrer.

Service technique

Pour de l'information sur le fonctionnement ou la réparation de ce produit, veuillez visiter le www.campbellhausfeld.com

Instructions générales de sécurité

Ce guide contient de l'information très importante que vous devez connaître et comprendre. Cette information est fournie à des fins de SÉCURITÉ et dans le but d'ÉVITER DES PROBLÈMES AVEC L'ÉQUIPEMENT. Pour faciliter la reconnaissance de cette information, observez les symboles se trouvant à la page Fr6. Les symboles sur la sécurité de ce manuel visent à vous alerter des importants dangers à la sécurité et les précautions.

Les symboles DANGER, AVERTISSEMENT, ATTENTION et AVIS ainsi que les instructions de ce manuel ne peuvent pas couvrir toutes les conditions et situations qui pourraient se produire. L'opérateur doit comprendre que le bon sens et des précautions sont des facteurs qui ne peuvent pas être inclus dans ces produits, mais doivent être fournis par l'opérateur.

Avec toute pièce d'équipement, neuve ou usée, la plus importante partie de l'opération est la SÉCURITÉ!

Campbell HAUSFELD vous encourage à vous familiariser avec votre nouvel équipement et insiste sur un fonctionnement sécuritaire.

Les prochaines pages de ce manuel résument les aspects principaux sur la sécurité liée à cette unité. Assurez-vous de les lire et de les comprendre entièrement avant d'utiliser cet appareil.

Les symboles utilisés dans les sections de fonctionnement et d'entretien du présent manuel attirent l'attention sur les procédures de sécurité.

Avertissement

- Ce produit ou son cordon peuvent contenir des produits chimiques qui, de l'avis de l'État de Californie, causent le cancer et des anomalies congénitales ou autres problèmes de reproduction. Lavez-vous les mains après la manipulation.

Importantes instructions de sécurité

S'il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l'entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme référence.

Ce manuel contient des informations concernant la sécurité, le fonctionnement et l'entretien. Si vous avez des questions, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

DANGER

- Toujours utiliser cette pompe de gonflage dans un endroit ouvert et bien aéré ne se trouvant pas dans un espace clos comme un garage. Si ce n'est pas le cas, vous pourriez subir des dommages corporels ou vous asphyxier jusqu'à la mort.

Avertissement

• Ne pas laisser le gonfleur en marche sans surveillance.
• Portez une protection pour les yeux pendant le processus de gonflage. Ne dépassez jamais la pression recommandée pour les objets. Ne pas gonfler les objets à l'excès, car ils peuvent se rompre/exploser, causant de graves blessures et/ou des dommages matériels.
• Le connecteur pour tuyau à air doit être correctement branché pour bien fixer les accessoires de gonflage. Il faut être extrêmement prudent en utilisant les accessoires de gonflage.
• Placez toujours l'auto en position de stationnement ; apposez le frein d'urgence ; et calez les roues avant d'utiliser la pompe de gonflage, sachant que des blessures personnelles et/ou des dommages matériels peuvent survenir.
• Le gonflage des pneus devrait s'effectuer sécuritairement, loin de la route, avec l'utilisation de triangles ou de torches, en respect avec le manuel d'utilisation du véhicule.

Attention

• Toujours utiliser un autre manomètre pour vérifier la pression actuelle dans les pneus et dans les objets gonflables de pression basse.
• Le gonfleur DOIT se refroidir pendant 20 minutes après 20 minutes de fonctionnement continu. Le gonfleur n'est pas conçu pour le fonctionnement continu pendant plus de 20 minutes. Dépasser le temps de fonctionnement recommandé ou ne pas permettre un refroidissement approprié causera la surchauffe de la pompe de gonflage, ce qui pourrait causer des dommages ou la destruction de la pompe de gonflage.
• N'utilisez pas la pompe de gonflage sur des pneus de haute pression, comme ceux sur de grands camions, remorques ou tracteurs. La pompe de gonflage est programmée afin de ne pas dépasser 100 PSI.

Instructions générales de sécurité (suite)

• Assurez-vous que le connecteur pour tuyau à air est correctement branché au corps de valve. Ne pas brancher correctement le tuyau à air causera un gonflage plus lent et/ou aucun air ne pénètrera dans le pneu.
• La pompe de gonflage peut devenir chaude au toucher et entraîner de graves blessures - ne pas tenir ou toucher pendant le fonctionnement. Tenir loin des matières inflammables.

Glossaire sur la sécurité

Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

situation dangereuse imminente qui MÈNERA à la mort ou à des blessures graves si

elle n'est pas évitée.

Le une situation potentiellement dangereuse qui, si elle n'est pas évitée, POURRAIT causer de graves blessures.

mener à la mort ou à

le situation potentiellement dangereuse qui, si elle n'est pas évitée, PEUT mener ures ou modérées.

formation importante qui pourrait endommager l'équipement si elle n'est pas respectée.

IMPORTANT ou REMARQUE : Information qui exige une attention spéciale.

Symboles de sécurité

Les symboles de sécurité suivants apparaissent dans l'ensemble de ce manuel pour vous aviser des dangers et précautions importantes de sécurité.

Lire d'abord le manuel

Risque de pression

Symptôme ACTION corrective

La pompe de gonflage ne s'allume pas ou grille les fusibles

1. Poussez la fiche d'alimentation fermement dans la prise et tournez-la d'un côté à l'autre.
2. Vérifiez la prise et la borne de la prise quant à toute saleté. Utilisez une sonde non conductrice et non les doigts ou un quelconque objet métallique, afin de vérifier et nettoyer la prise et/ou la borne.
3. Vérifiez le fusible de la prise d'alimentation du véhicule; elle devrait être d'au moins 15 ampères.
4. Vérifiez le fusible de la pompe de gonflage, située dans l'adaptateur. Pour accéder au fusible, dévissez l'extrémité de l'adaptateur, retirez le vieux fusible pour l'inspecter. Remplacez le fusible si nécessaire.

La pompe de gonflage fonctionne, mais le pneu/article ne gonfle pas.

1. Assurez-vous que le connecteur pour tuyau à air repose correctement sur le corps de valve et est bien serré.

2a. Vérifiez le pneu/article quant à d'éventuelles fuites. Vérifiez le tuyau de la pompe de gonflage quant aux fissures et les fuites aux raccords.

2b. Inspectez le pneu/article afin de confirmer qu'il n'y a aucune perforation ou dommages à la face latérale du pneu.

1. Si le pneu est complètement à plat, il est possible que le pneu se soit décollé de la jante. Si c'est le cas, la pompe de gonflage n'offrira pas le volume d'air nécessaire à gonfler le pneu.

La pompe de gonflage fonctionne lentement

1. La pompe de gonflage est trop chaude en raison d'une trop grande utilisation. Éteignez la pompe de gonflage et laissez refroidir pendant 20 minutes.
2. La tension émise par la prise d'alimentation de 12 V est trop faible. Vérifiez l'état de la batterie (de l'auto).

Mémento : Gardez votre preuve datée d'achat à fin de la garantie ! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Garantie limitée

1. DURÉE: À partir de la date d'achat par l'acheteur original comme suit - Un (1) an.
2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld a Marmon/Berkshire Hathaway Company, 100 Production Drive, Harrison, Ohio, 45030. Visitez www.campbellhausfeld.com
3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR) : L'acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques, pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par le Garant.
5. COUVERTURE DE LA PRÉSENTE GARANTIE : Défauts de matière et de fabrication considérables qui se révèlent pendant la période de validité de la garantie.
6. LA PRÉSENTE GARANTIE NE COUVRE PAS:

A. Les garanties implicites, y compris celles de commercialisabilité et D'ADAPTION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES À PARTIR DE LA DATE D'ACHAT INITIALE TELLE QU'INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d'achat. Quelques Provinces (États) n'autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s'appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n'autorisent pas l'exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s'appliquer.

C. Toute panne résultant d'un accident, d'une utilisation abusive, de la négligence ou d'une utilisation ne respectant pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l'utilisation abusive par l'acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l'enlèvement ou la modification de n'importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera annulée.

D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d'utilisation accompagnant le produit.

E. Articles ou services qui sont exigés pour l'entretien du produit; Joints toriques, ressorts, amortisseurs, écrans de débris, lames d'entraînement, fusibles, batteries, joints d'étanchéité, garnitures ou joints, buses de fluide, aiguilles, buses de sablage, graisses, tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de coupage, burins, fixe-burins, coupeuses, douilles de serrage, mandrins, mâchoires de rivet, lames de tournevis, tampons de sablage, tampons de sauvegarde, mécanisme de percussion ou toute pièce qui n'est pas indispensable et qui n'est pas indiquée. Ces articles seront couverts pour quatre-vingt-dix (90) jours à partir de la date d'achat original. Les articles soulignés sont garanties pour défauts de matière et de fabrication seulement.

1. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.
2. RESPONSABILITÉS DE L'ACHETEUR AUX TERMES DE CETTE GARANTIE:

A. Fournir une preuve d'achat datée et un état d'entretien. B. Livraison ou expédition du produit ou de la pièce Campbell Hausfeld au Centre de Service Autorisé Campbell Hausfeld. Taux de frais, si applicables, sont la responsabilité de l'acheteur. C. Utilisation et entretien du produit avec un soin raisonnable, ainsi que le décrit le(s) manuel(s) d'utilisation.

1. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE : La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange.

Cette Garantie Limitée s'applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L'acheteur peut également jouir d'autres droits qui varient d'une Province, d'un État ou d'un Pays à l'autre.
