Type de produit	Compresseur d'air sans huile
Modèle	DC010500
Marque	Campbell Hausfeld
Puissance moteur	0,7 HP
Tension d'alimentation	120 V AC, 60 Hz
Intensité nominale	5 A
Pression maximale	862 kPa (125 PSI)
Capacité du réservoir	4,92 L (1,3 gallons)
Débit d'air à 621 kPa	34 L/min
Nombre de cylindres	2
Vitesse de rotation	1700 tr/min
Dimensions (L x l x h)	61,21 x 36,07 x 21,59 cm
Poids	13,43 kg
Orifice de sortie	1/4 po, branchement rapide
Type de compresseur	Simple étage, sans huile
Fonctions principales	Alimentation d'outils pneumatiques, gonflage, pulvérisation
Niveau sonore	Silencieux (type sans huile)
Mise à la terre requise	Oui, fiche à 3 broches
Protection thermique	Automatique, réarmement manuel
Entretien courant	Vidange quotidienne du réservoir, nettoyage du filtre à air, vérification soupape de sécurité

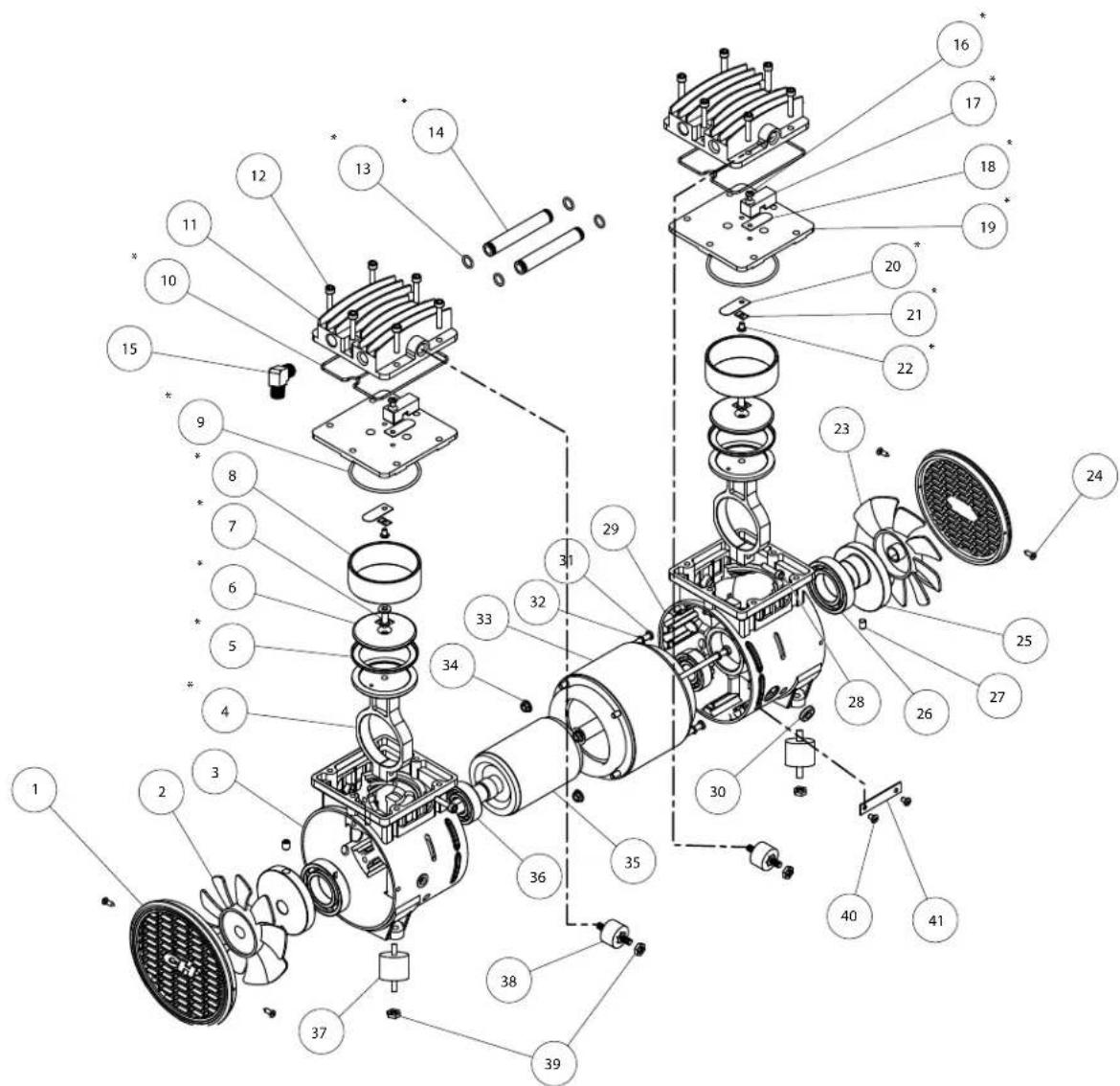

Pièces détachées disponibles	Oui, voir liste dans la notice (pompe, clapet, régulateur, etc.)
Réparabilité	Réparable par un professionnel, pièces de rechange disponibles
Garantie	1 an limitée (pièces et main-d'œuvre première année)
Usage prévu	Résidentiel et atelier

FOIRE AUX QUESTIONS - DC010500 Campbell Hausfeld

Comment démarrer le compresseur DC010500 ?

Avant de démarrer, tournez le bouton du régulateur en sens antihoraire pour fermer le débit d'air. Branchez le tuyau à la sortie, mettez l'interrupteur sur OFF, branchez le cordon d'alimentation, puis passez l'interrupteur sur ON. Le compresseur fonctionnera jusqu'à atteindre la pression d'arrêt automatique.

Quelle est la pression maximale du compresseur ?

La pression maximale est de 862 kPa (125 PSI). Le compresseur s'arrête automatiquement à cette pression.

Comment vidanger l'eau du réservoir ?

Arrêtez le compresseur et libérez la pression du réservoir (sous 10 PSI). Ouvrez la vanne de drainage située sous le réservoir pour évacuer l'humidité. Effectuez cette opération quotidiennement pour éviter la corrosion.

Que faire si le compresseur ne démarre pas ?

Vérifiez l'alimentation électrique, le fusible/disjoncteur, et la surcharge thermique. Si le protecteur thermique s'est déclenché, débranchez l'appareil et laissez-le refroidir complètement avant de redémarrer. Évitez d'utiliser une rallonge électrique.

Puis-je utiliser une rallonge électrique ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez une rallonge à 3 fils de calibre adapté (16 AWG pour 7,6 m). Une rallonge trop longue ou de faible section peut entraîner une perte de puissance et une surchauffe.

Comment entretenir le filtre à air ?

Retirez le couvercle du filtre, sortez le filtre et nettoyez-le à l'eau chaude savonneuse (filtre en mousse). Rincez, séchez, puis remettez en place. Pour les filtres en papier, remplacez-les s'ils sont sales.

Le compresseur est-il sans huile ?

Oui, ce modèle est de type sans huile. Aucune lubrification n'est nécessaire.

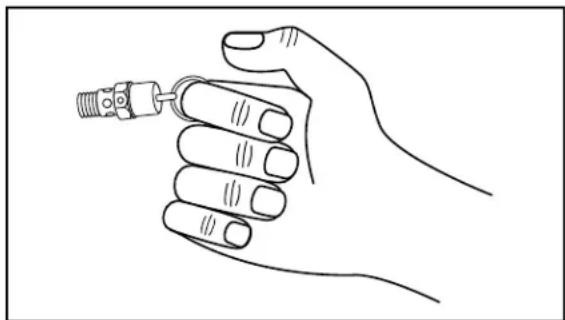

Comment tester la soupape de sécurité ?

Allumez le compresseur et laissez le réservoir se remplir. Éteignez-le, puis tirez sur l'anneau de la soupape pendant quelques secondes pour libérer l'air. Relâchez : l'air doit cesser de s'échapper. Si la soupape fuit ou reste bloquée, remplacez-la avant toute utilisation.

Quels accessoires sont fournis avec le compresseur ?

Le compresseur est livré avec un coupleur à branchement rapide sur la sortie. Aucun autre accessoire n'est inclus. Vous pouvez utiliser des tuyaux et outils pneumatiques standards (raccord 1/4 po).

Où trouver les pièces de rechange ?

Les pièces de rechange sont répertoriées dans la notice avec leurs numéros de référence. Vous pouvez les commander auprès du service client Campbell Hausfeld sur www.campbellhausfeld.com.

MODE D'EMPLOI DC010500 Campbell Hausfeld

Instructions d'Utilisation et Manuel de Pièces

Lire et conserver ces instructions. Il faut les lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir l'appareil décrit.

Pour se protéger et protéger autrui, observer toutes les informations sur la sécurité. Négliger d'appliquer ces instructions peut causer des blessures et/ou des dommages matériels! Conserver ces instructions pour consultation ultérieure.

RAPPEL : Conservez votre preuve d'achat datée aux fins de garantie! Attachez-le à ce manuel ou classez-le pour le garder en sécurité.

N° de modèle : ____

N° de série : ____

Date d'achat : ____

Pour de l'information sur les pièces, produits et services veuillez visiter www.campbellhausfeld.com

Campbell Hausfeld 100 Production Drive Harrison, Ohio 45030

ENREGISTREZ VOTRE PRODUIT EN LIGNE MAINTENANT ! www.campbellhausfeld.com/reg_ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS • CONSERVER CES INSTRUCTIONS • NE PAS JETER

/CampbellHausfeld

@CHCompressors

CHcompressors

CHcompressors

CHcompressors

Description

Nous vous remercions de votre achat de ce compresseur d'air sans huile silencieux de Campbell Hausfeld. Depuis plus de 100 ans, nous avons fabriqué des produits durables, fiables, en plus d’être faciles à utiliser et à entretenir. Les compresseurs d’air sans huile sont destinés à une utilisation résidentielle et d’atelier. Le nettoyage ou le remplacement du filtre d’entrée de tous les modèles et le drainage de l’humidité des réservoirs d’air sont des entretiens nécessaires.

Déballage

Dès que l'appareil est déballé, l'inspecter attentivement pour tout signe de dommages en transit. Vérifier s'il y a des pièces desserrées, manquantes ou endommagées. Vérifier pour s'assurer que tous les accessoires fournis sont inclus avec l'appareil. Pour toutes questions, pièces endommagées ou manquantes, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

Ne pas utiliser en mode AVERTISSEMENT

dèle qui a été endommagé pendant le transport, la manipulation ou l'utilisation. Le dommage peut résulter en explosion et peut causer des blessures ou dégâts matériels.

Survol du système d'avertissement de sécurité et de vos responsabilités

LIRE CE MANUEL AVANT D'UTILISER CE PRODUIT. NE PAS RESPECTER LES DIRECTIVES ET PRÉCAUTIONS DE SÉCURITÉ AU PRÉSENT MANUEL PEUT CAUSER DE SÉRIEUSES BLESSURES OU LE DÉCÈS. CONSERVER CE MANUEL POUR EN RÉFÉRENCE ULTÉRIEUREMENT.

Votre sécurité et celle des autres dépendent de votre bonne lecture et de votre compréhension de ce manuel. Si vous avez des questions ou si vous ne comprenez pas l'information présentée dans ce manuel, visitez www.campbellhausfeld.com.

Ce symbole est une alerte à la sécurité. Il sert à vous avertir des dangers potentiels de blessure corporelle. La signification de ce symbole d'alerte à la sécurité se définit comme suit : Attention! Soyez vigilant! Votre sécurité pourrait être compromise. Le message apparaissant à côté de l'avertissement peut être écrit ou imagé. Les utilisations pouvant causer des dommages au produit sont identifiées dans ce manuel par le mot « AVIS ».

Les incidents liés à l'outil sont causés par le défaut de respecter les règles ou précautions de sécurité. Vous devez être conscient des dangers potentiels. Vous devez être correctement formé et posséder les habiletés et outils afin d'effectuer ces fonctions. Campbell Hausfeld ne peut anticiper chaque circonstance possible pouvant impliquer un danger potentiel. De ce fait, les avertissements contenus dans ce manuel ne sont pas inclusifs. Si un outil, une procédure, la méthode de travail ou la technique d'opération n'est pas spécifiquement recommandé en utilisation par Campbell Hausfeld, vous devez vous assurer par vous-même que c'est sécuritaire pour vous et les autres. Vous devriez également vous assurer que le produit ne sera pas endommagé ou deviendra non sécuritaire par l'utilisation, la lubrification, l'entretien ou les procédures de réparation que vous aurez choisis.

Directives de sécurité

Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

DANGER

situation dangereuse imminente qui MÈNERA à la mort ou à des blessures graves si elle n'est pas évitée.

Aventissement

une situation potentiellement dangereuse qui, si elle n'est pas évitée, POURRAIT mener à la mort ou à de graves blessures.

ATTENTION

e situation potentiellement dangereuse qui, si elle n'est pas évitée, PEUT mener à des blessures mineures ou modérées.

AVIS

FORMATION importante qui pourrait endommager l'équipement si elle n'est pas respectée.

IMPORTANT ou REMARQUE : Information qui exige une attention spéciale.

Symboles de sécurité

Les symboles de sécurité suivants apparaissent dans l'ensemble de ce manuel pour vous aviser des dangers et précautions importantes de sécurité.

Lire le manuel d'abord

Portez une protection oculaire et auditive

Risque d'incendie

Risque de pièces mobiles

Risque de choc

Risque d'explosion

Risque d'électrocution

Risque de pression

Proposition 65 de californie

exposer à des produits chimiques incluant le plomb, connus par l'état de la Californie comme pouvant causer le cancer, des anomalies congénitales ou d'autres troubles. Pour plus d'informations, rendez-vous sur le site www.P65Warnings.ca.gov.

de la reproduction. Pour plus d'informations, rendez-vous sur le site www.P65Warnings.ca.gov.

la poussière en coupant, ponçant, perçant ou meulant les matériaux tels que le bois, la peinture, le métal, le béton, le ciment ou autre maçonnerie. Cette poussière

contient souvent des produits chimiques reconnus pour causer le cancer, les déformations congénitales.

CONTIENT DU PLOMB. PEUT ÊTRE NOCIF SI INGÉRÉ OU MÂCHÉ. RESPECTE LES NORMES FÉDÉRALES.

Importantes instructions de sécurité

S'il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l'entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme référence.

Ce manuel contient des informations concernant la sécurité, le fonctionnement et l'entretien. Si vous avez des questions, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

Puisque le compresseur d'air et les autres composants utilisés (pompe à matériaux, pistolet de pulvérisation, filtres, lubrifiants, tuyaux, etc.) font partie d'un système de pompage à haute pression, les précautions de sécurité suivantes doivent être respectées à tout moment :

1. Lire attentivement tous les manuels inclus avec ce produit. Familiarisez-vous avec les commandes et l'utilisation appropriée de l'équipement.
2. Respectez tous les codes électriques et de sécurité locaux, ainsi que les National Electrical Codes (NEC) et l'Occupational Safety and Health Act (OSHA) aux États-Unis.
3. Seules les personnes connaissant ces règles de fonctionnement sécuritaire devraient pouvoir utiliser le compresseur.
4. Tenir les visiteurs et les enfants éloignés.
5. Portez des lunettes de protection et utilisez une protection auditive lors du fonctionnement de l'unité.
6. Ne vous tenez pas debout sur l'unité et n'utilisez pas l'unité comme prise ou poignée.
7. Avant chaque utilisation, inspectez le système d'air comprimé et les composants électriques pour des signes de dommage, de détérioration, de faiblesse ou de fuites. Réparez ou remplacez les articles défectueux avant toute utilisation.
8. Vérifiez tous les éléments de fixation à intervalles fréquents pour en vérifier le bon serrage.

ménements électriques et commandes peuvent causer des arcs électriques pouvant enflammer un gaz ou une vapeur inflammable. Ne jamais faire fonctionner ou réparer d'un gaz ou d'une vapeur inflammable.

AVERTISSEMENT

Ne jamais ranger de liquides ou gaz inflammables dans l'environnement immédiat du compresseur.

AVERTISSEMENT

AVERTISSEMENT : Ne jamais faire fonctionner sans le protecteur

1. Ne portez pas de vêtements lâches ou de bijoux pouvant se prendre dans les pièces mobiles de l'unité.

ATTENTION

Les pièces du compresseur peuvent être chaudes, même si l'unité est arrêtée.

1. Tenez les doigts hors de portée d'un compresseur en fonction ; les pièces chaudes et en mouvement rapide peuvent causer des blessures et/ou des brûlures.
2. Si l'équipement devait se mettre à vibrer de façon anormale, ARRÊTEZ le moteur et vérifiez immédiatement quelle en est la cause. La vibration est généralement un avertissement de problème.
3. Pour réduire les dangers d'incendie, maintenez l'extérieur du moteur libre d'huile, de solvant, ou d'excès de graisse.

Un AVERTISSEMENT

et de décharge de code ASME comportant un réglage ne dépassant pas la pression maximale de marche permise (PMMP) DOIT être installé dans le réservoi

compresseur. La soupape de sécurité ASME doit être d'une classification de débit et de pression suffisants à protéger les composants sous pression contre l'éclatement.

Consulter l'étiquette ATTENTION

des spécifications du compresseur quant à la pression de fonctionnement maximal. N'utilisez pas avec un manostat ou des soupapes pilotes dont le réglage dépasse la

pression de fonctionnement maximale.

1. Ne tentez jamais d'ajuster une soupape de sécurité ASME. Gardez la soupape de sécurité exemptes de peinture ou autres accumulations.

AVERTISSEMENT

Ne JAMAIS utiliser de tuyaux de plastique (PVC, ABS ou CPVC) pour l'air comprimé.

DANGER

que d'éclatement. Si une fuite se forme sur le réservoir, remplacez le réservoir immédiatement. Ne réparez, ne soudez ou ne modifiez jamais le réservoir d'air ou les

éléments fixés. N'ajustez jamais les réglages de pression effectués en usine. Ne jamais dépasser les classifications de pressions permises par le fabricant des éléments fixés.

Drainer quotidiennement le liquide du réservoir.

1. Les réservoirs rouillent par l'accumulation d'humidité, ce qui affaiblit le réservoir. Assurez-vous de drainer régulièrement le réservoir et d'en faire une inspection périodique quant aux conditions non sécuritaires comme la formation de rouille et la corrosion.
2. Le déplacement d'air rapide remuera la poussière et les débris, ce qui pourrait être nocif. Libérez l'air lentement lors du drainage de l'humidité ou de la dépressurisation du système de compression.

AVERTISSEMENT

AVERTISSEMENT : Des blessures sérieuses ou le décès peuvent survenir par l'inhalation de l'air comprimé. N'inhalez jamais l'air d'un compresseur d'air, que ce soit directement ou par un

appareil respiratoire branché au compresseur d'air. Le jet d'air peut contenir du monoxyde de carbone, des vapeurs toxiques ou des particules solides.

Ne pas pulvériser des matériaux inflammables près d'une flamme ouverte ou à proximité de sources d'ignition, y compris l'unité du compresseur.

Précautions de pulvérisation

AVERTISSEMENT

que d'incendie et d'explosion. Lorsqu'un combustible liquide est pulvérisé, il peut y avoir danger d'incendie ou d'explosion, particulièrement dans un secteur fermé. Tenir le au moins 6 m (18 pi) de toutes vapeurs explosives.

1. NE PAS pulvériser des matériaux inflammables près d'une flamme ouverte ou à proximité de sources d'ignition, y compris l'unité du compresseur. Tenir loin de la chaleur, les étincelles et les flammes.
2. NE PAS fumer. Éteignez toutes les flammes et veilleuses et arrêtez les fours, chauffages, moteurs électriques, et autres sources d'allumage pendant l'utilisation et jusqu'à ce que toutes les vapeurs soient éteintes.
3. Évitez l'accumulation de vapeurs en ouvrant des fenêtres et portes pour réaliser une ventilation croisée. N'utilisez que sous une bonne ventilation.
4. Ne respirez pas les poussières, vapeurs ou bruines de pulvérisation. Assurez-vous de l'entrée d'air frais pendant l'application et le séchage. Si vous avez les yeux larmoyants, des maux de tête ou des étourdissements, portez une protection respiratoire (approuvée NIOSH ou l'équivalent) ou quittez le secteur.
5. Respectez les règles de sécurité OSHA et CSA quant à l'équipement de protection personnelle. Un équipement typique peut comprendre des lunettes de protection, un respirateur, et/ou des gants de travail, et dépend du type d'application, de la quantité utilisée et du lieu de travail.

CARACTÉRISTIQUES TECHNIQUES

	DC010500
Moteur HP 0,7
Capacité du réservoir 4,92 L
Étape Simple
Nombre de cylindres 2
Poussée d'air @ 621 kPa 34 l/min
Tension 120
Intensité 5
Hertz (cycles) 60
Pression maximale 862 kPa
RPM 1700
Taille de l'orifice de sortie du réservoir 1/4 po	Branchement rapide
Poids de l'unité 13,43 kg

DIMENSIONS

	DC010500
Long. 61,21 cm (24,1 po)
Larg.	36,07 cm (14,2 po)
Haut.	21,59 cm (8,5 po)

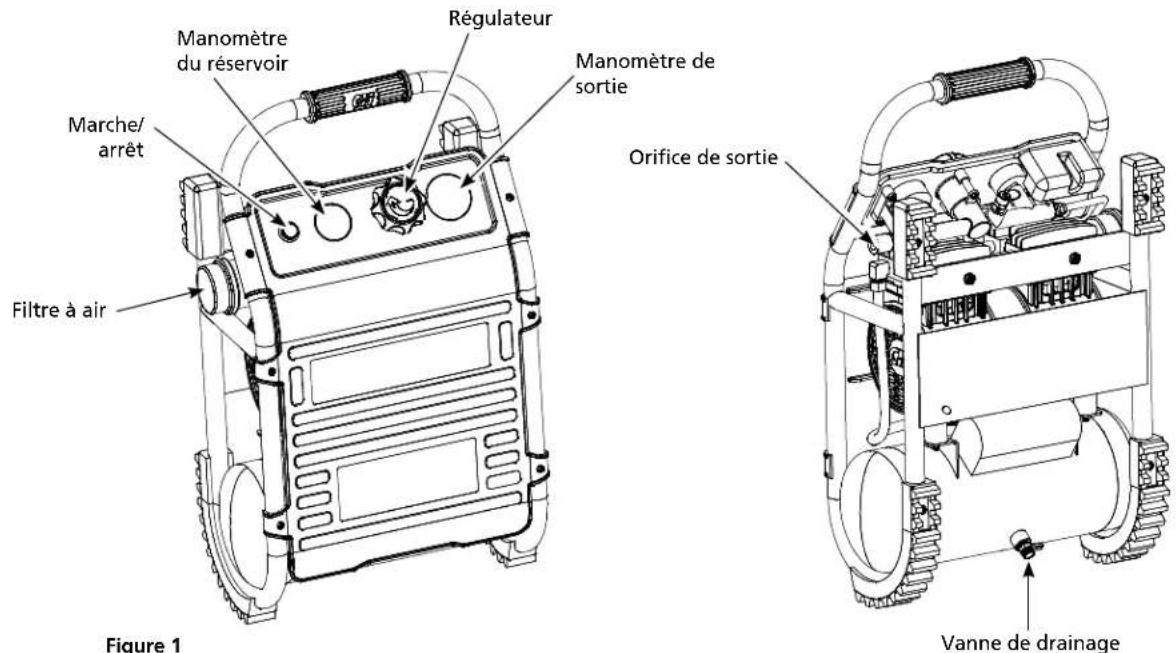

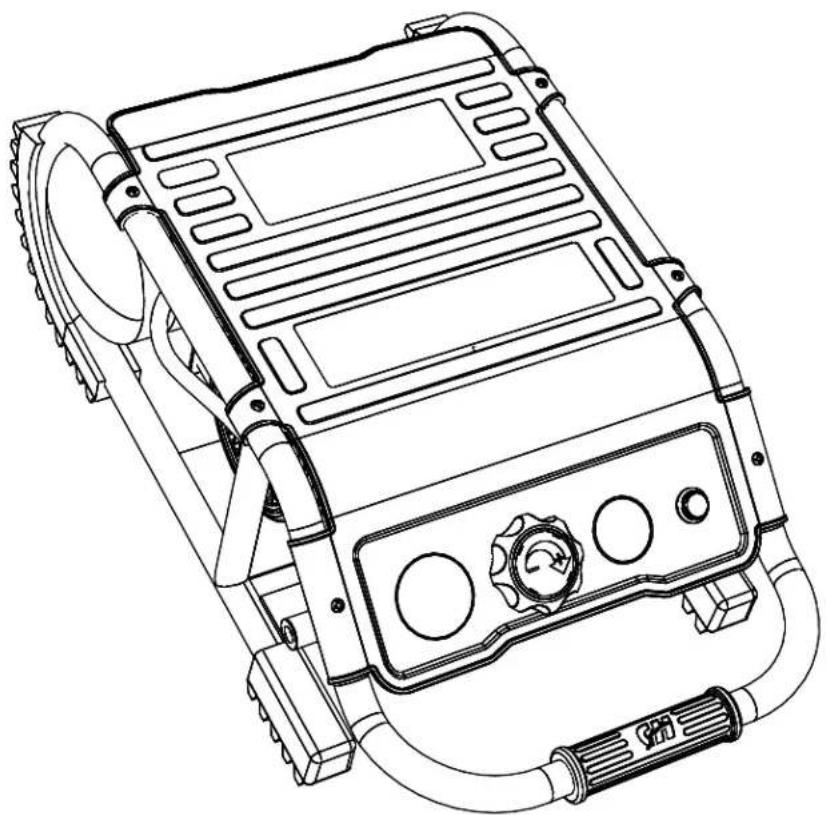

Apprenez à connaître votre compresseur

kPa / PSI (livres par pouce carré) - Mesure de la pression exercée par la force de l'air. La sortie réelle en PSI est mesurée par un manomètre sur le compresseur.

SCFM (pied cube standard par minute) - Parfois appelé CFM (pied cube par minute). Mesure du volume d'air livré par le compresseur.

Poussée d'air - Une combinaison des PSI et SCFM. La poussée d'air requise par un outil est indiquée par (numéro) SCFM à (numéro) PSI. La combinaison de ces nombres détermine quelle taille d'unité est requise.

Capacité du réservoir d'air - Le volume d'air entreposé dans le réservoir et disponible à être immédiatement utilisé. Un grand réservoir permet l'utilisation intermittente d'un outil pneumatique dont l'exigence en air est plus élevée que la poussée classifiée du compresseur.

A ou intensité - Une mesure de la force électrique moins la résistance d'une ligne électrique. Ce compresseur d'air exige 15 ampères pour son fonctionnement. Assurez-vous que le compresseur fonctionnera sur une ligne électrique comportant l'intensité appropriée. Si d'autres appareils fonctionnent sur la même ligne, ils réduiront l'intensité disponible. Si l'intensité n'est pas adéquate, on causera le déclenchement des fusibles ou des courts-circuits.

Volts ou tension - Une mesure de la force d'un courant électrique.

Pression de mise en circuit/arrêt - Psi spécifique où un compresseur démarre et s'arrête pour remplir le réservoir d'air.

Régulateur - Le régulateur contrôle la quantité de pression d'air à la sortie du boyau. Tourner le bouton du régulateur dans le sens horaire (vers la droite) fera augmenter la pression d'air à la sortie. Tourner le bouton du régulateur dans le sens antihoraire (vers la gauche) abaissera la pression d'air à la sortie. Tourner le bouton complètement dans le sens antihoraire coupera entièrement le débit d'air.

Poignée - Conçue pour déplacer le compresseur.

Soupape de sécurité ASME - Cette soupape libère automatiquement l'air si la pression du réservoir dépasse le maximum prédéfini.

Tuyau d'échappement - Ce tuyau transporte l'air comprimé entre la pompe et le clapet anti-retour. Ce tube devient très chaud pendant l'utilisation. Pour éviter le risque de brûlures graves, ne jamais toucher le tuyau d'échappement.

Clapet anti-retour - Clapet à sens unique permettant à l'air d'entrer dans le réservoir, mais empêche l'air de refluer dans la pompe du compresseur.

Apprenez à connaître votre compresseur (suite)

Sortie de l'air - Un coupleur à branchement rapide conçu pour fonctionner avec une prise à branchement rapide afin d'attacher rapidement et facilement le compresseur à un boyau à air.

Manomètre - Ces manomètres présenteront la pression d'air dans le réservoir du compresseur et à la sortie du compresseur.

Manomètre de pression de sortie - Présentera la pression d'air à la sortie, en livres par pouce carré (PSI). Assurez-vous que ce manomètre soit à ZERO (en ajustant le bouton du régulateur complètement en sens antihoraire) avant de changer d'outil pneumatique ou de boyau à air à la sortie.

Manomètre du réservoir - Présentera la pression d'air dans le réservoir alors qu'il est en fonction, indiquant que le compresseur accumule correctement l'air. Ce manomètre présentera la pression maximale du compresseur lorsqu'il s'arrête automatiquement au manostat.

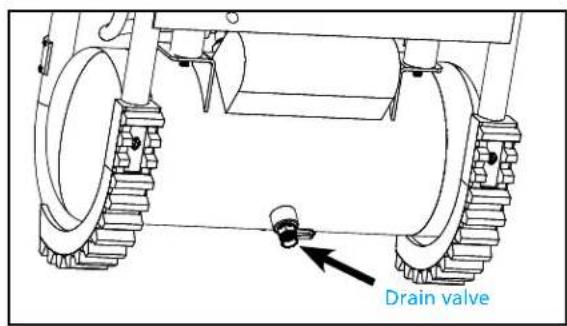

Vanne de drainage - Cette vanne est située sous le réservoir. Utilisez cette vanne pour évacuer quotidiennement l'humidité du réservoir afin de réduire le risque de corrosion.

Attention

Drainer quotidiennement le liquide du réservoir.

Réduire la pression du réservoir sous 10 PSI, puis drainez l'humidité quotidiennement du réservoir afin d'en éviter la corrosion. Drainez l'humidité du réservoir en ouvrant la vanne de drainage située sous le réservoir.

Alimentation électrique et spécifications du moteur

Que de dangers électriques, d'incendies ou de dommages à l'outil, utilisez la protection de circuit appropriée.

Votre outil est câblé à la fabrication pour être utilisé à la tension montrée. Branchez l'outil à une ligne électrique comportant la tension appropriée et un circuit de dérivation de 15 A. Utilisez un disjoncteur de 15 A.

Que de décharge électrique ou d'incendie, le cordon d'alimentation doit être immédiatement remplacé s'il est usé, coupé ou endommagé.

Le moteur AC utilisé sur ce compresseur est du type à induction non réversible à condensateur auxiliaire de démarrage permanent aux spécifications suivantes. Il est câblé à la fabrication pour un fonctionnement sur service de 120 V AC, 60 Hz.

Spécifications du moteur

Tension 120

Ampères 5

Hertz (cycles) 60

Phase Simple

RPM 1750

Branchements électriques généraux

AVERTISSEMENT Risque de décharge électrique. Utilisez un disjoncteur de fuite à la terre.

Utilisez uniquement à l'intérieur. Débranchez toutes les connexions avant d'effectuer un

entretien. Utilisez des pièces de remplacement identiques. Les réparations doivent être effectuées par un électricien approuvé et qualifié.

En cas de bris de l'appareil, la mise à la terre fournit à l'électricité un chemin de moindre résistance qui contribue à réduire le risque de décharge électrique. Ce compresseur est équipé d'un cordon d'alimentation qui possède un conducteur de mise en terre et une fiche de mise en terre, comme indiqué. La fiche doit être branchée dans une prise bien installée et mise en terre conformément aux codes de bâtiment locaux.

Une mauvaise connexion de l'équipement de conduction de mise en terre causera un risque de décharge électrique. Le conducteur isolé qui présente une surface extérieure verte avec des rayures jaunes ou non est le conducteur de mise à la terre de l'équipement. S'il est nécessaire de remplacer la fiche ou le cordon électrique, ne branchez pas le conducteur de mise à la terre à une borne sous tension.

Si les instructions de mise à la terre ne sont pas bien comprises, ou s'il existe un doute sur la mise à la terre adéquate du compresseur, veuillez vérifier auprès d'un technicien ou d'un réparateur qualifié.

Instructions de mise à la terre

1. Ce produit est conçu pour être utilisé sur un circuit de 120 V. Il doit être mis à la terre. Dans le cas d'un court-circuit, la mise à la terre réduit le risque d'une décharge électrique en fournissant un chemin de courant alternatif au sol. L'unité est équipée d'un cordon électrique qui possède une broche de mise à la terre. Elle s'insérera facilement dans l'un des types communs de prises électriques montrées à la figure 2. Si la fiche ne s'insère pas dans la prise désirée, demandez à un électricien qualifié de remplacer la fiche ou la prise.

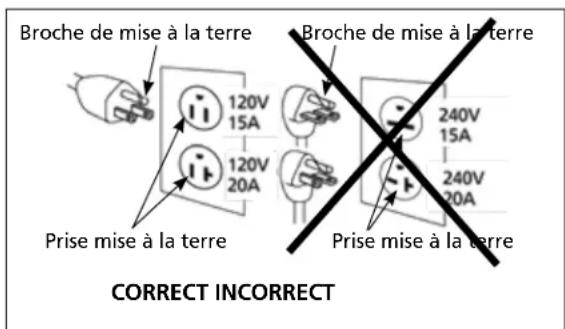

Figure 2 - Méthode de mise à la terre

décharge électrique. Une mauvaise utilisation de la fiche de mise à la terre peut causer un risque de décharge électrique. La fiche doit être branchée dans une prise installée et mise à la terre conformément aux codes et règlements locaux.

AVIS : Ne pas utiliser d'adaptateur de mise à la terre.

1. Vérifiez toujours avec un électricien ou réparateur qualifié si les instructions de mise à la terre ne sont pas bien comprises ou s'il y a doute sur la correcte mise à la terre du produit. Ne modifiez pas la fiche fournie ; si elle ne s'insère pas dans la prise, faites modifier la prise par un électricien qualifié.
2. Utilisez uniquement un cordon électrique à 3 fils doté d'une fiche à 3 broches avec mise à la terre se branchant dans une prise à 3 fentes. Assurez-vous que votre rallonge électrique n'est pas endommagée. Quand vous utilisez une rallonge électrique, assurez-vous qu'elle soit assez épaisse pour transporter tout le courant dont votre produit a besoin. Pour les longueurs de moins de 7,6 m (25 pi). Une rallonge électrique de 16-3 AWG devra être utilisée. L'utilisation d'une rallonge trop mince entraînera une baisse de tension et de puissance, ainsi qu'une surchauffe. (AVIS : Le tableau 1 indique les gabarits à utiliser selon la longueur de la rallonge. En cas de doute, utilisez le gabarit supérieur. Un numéro de gabarit plus petit indique une rallonge plus épaisse.)
3. L'utilisation d'une rallonge pourrait causer une surchauffe du moteur. Cela pourrait déclencher le disjoncteur (sur le panneau électrique) ou le protecteur thermique de surcharge (sur le moteur du compresseur). Si c'est le cas, enlevez la rallonge et branchez le compresseur directement dans la prise électrique. Évitez d'utiliser des rallonges; choisissez plutôt des tuyaux d'air plus longs.

Si une réparation ou un remplacement du cordon électrique ou de la fiche est nécessaire, ne branchez pas le fil de mise à la terre à l'une des bornes à lame plate. Le fil isolé qui présente une surface extérieure verte avec des rayures jaunes ou non est le fil de mise à la terre.

Rallonges électriques

1. Le compresseur d'air devrait être situé à un endroit où il peut être branché directement à la prise d'alimentation. Bien que les rallonges électriques ne soient pas recommandées, si vous devez absolument en utiliser une, assurez-vous qu'il s'agit d'une rallonge à 3 fils, avec une broche de mise à la terre et un réceptacle à 3 fentes acceptant la fiche du produit. Lorsque vous utilisez une rallonge électrique, assurez-vous qu'elle soit assez épaisse pour transporter tout le courant dont votre produit a besoin.
2. Afin d'éviter la perte de puissance et la surchauffe, des tuyaux d'air additionnels devraient être employés pour atteindre l'aire de travail, et non pas des rallonges électriques.

PLAGED'INTENSITÉDU MOTEUR	TENSION LONGUEUR DU CORDON
	120 V	7,6 m(25 pi)	15,2 m(50 pi)	30,5 m(100 pi)
5-6 16 14 12

Informations 110-120 V, 60 Hz

La fiche fournie avec votre compresseur ne s'insèrera peut-être pas dans la prise que vous planifiez utiliser. Il est possible que le code électrique local nécessite des branchements de fiche de cordon électrique légèrement différents. Si ces différences existent, référez-vous à votre code local et effectuez les ajustements nécessaires avant de brancher et de faire fonctionner votre compresseur.

Fiches et prises

1. Si la fiche du cordon électrique de l'unité ne vous est pas familière et si elle ne s'insère pas dans votre réceptacle, la Figure 2 vous aidera à en comprendre la raison grâce à ses illustrations de fiches et les tensions différentes avec lesquelles elle peut être utilisée.
2. Assurez-vous que le produit est branché à une prise ayant la même configuration que la fiche.
3. Les réceptacles doivent être branchés sur des circuits jaugés pour supporter au moins les tensions et intensités indiquées.
4. Ne JAMAIS remplacer un réceptacle donné avec un réceptacle de résistance plus élevée avant de déterminer si le changement peut être effectué conformément à tous les codes électriques qui sont en vigueur dans votre région. L'installation devrait être faite par un électricien qualifié. Si les produits doivent être rebranchés pour être employés sur différents types de circuits, le nouveau branchement devrait être effectué par du personnel qualifié.

Avertissement

Un câblage électrique inadéquat peut causer une surchauffe, un court-circuit et un incendie.

Tout le câblage électrique avertissement

érique et les connexions devraient être effectuées par un électricien qualifié.

L'installation doit respecter les codes électriques locaux et nationaux.

Câblage électrique

1. Les codes électriques locaux diffèrent d'une région à l'autre. Le câblage électrique source, les fiches et les protecteurs doivent être classifiés au moins pour l'intensité et la tension indiquées sur la plaque signalétique du moteur, et respecter tous les codes électriques pour ce minimum.
2. Utilisez un fusible temporisé ou un disjoncteur de circuit.
3. Ce produit est conçu pour être utilisé sur un circuit de 120 V et est doté d'une broche de mise à la terre semblable à la broche illustrée dans la figure 2.

Assurez-vous que le produit est branché à une prise ayant la même configuration que la fiche. Ce produit doit être mis à la terre. Dans le cas d'un court-circuit, la mise à la terre réduit le risque d'un décharge électrique en fournissant un chemin de courant alternatif au sol. Ce produit est doté d'un cordon avec câble et fiche de mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre conformément aux ordonnances et codes locaux.

Attention

Un câblage électrique inadéquat peut causer une surchauffe, un court-circuit et un incendie.

Ne modifiez pas la fiche fournie. Si elle ne s'insère pas dans la prise, faites modifier la prise par un électricien qualifié.

Terre correctement, cet outil peut causer une décharge électrique,

particulièrement lorsqu'il est utilisé dans des endroits humides, à proximité de la plomberie, et à

l'extérieur.

N'utilisez pas d'adaptateur de mise à la terre avec ce produit!

Les risques et les connexions devraient être effectués par un électricien qualifié.

L'installation doit respecter les codes électriques locaux et nationaux.

L'insta/ARTISSEMENT

Le de mise à la terre peut provoquer un risque de décharge électrique.

Lorsqu'une réparation ou un remplacement du cordon électrique ou de la fiche est nécessaire, ne

branchez aucun fil de mise à la terre à la borne à lame plate. Le fil isolé qui présente une surface extérieure verte avec des rayures jaunes ou non est le fil de mise à la terre.

Avertissement

Ne branchez jamais un fil vert (ou vert et jaune) à une borne sous tension.

Attention

Un câblage électrique inadéquat peut causer une surchauffe, un court-circuit et un incendie, etc.

Dispositif de protection thermique

Ce compresseur comporte une protection thermique automatique qui arrête le moteur s'il surchauffe ou reçoit trop de courant. Ce protecteur est du type « déclenchement et maintien ». Pour réenclencher, débranchez le compresseur et laissez-le se refroidir complètement. Ceci devrait permettre à la surcharge automatique de se réenclencher. Le protecteur pourrait ne pas se réenclencher, sauf s'il est débranché.

Le moteur doit pouvoir se refroidir complètement avant qu'un redémarrage ne soit possible. Le moteur pourrait redémarrer automatiquement et sans avertissement s'il est laissé branché dans la prise électrique, et si le moteur est allumé.

Installation

1. Vérifiez et serrez tous les boulons, raccords, etc., avant de faire fonctionner le compresseur.
2. Utilisez le compresseur dans un endroit ventilé où le compresseur pourra se refroidir adéquatement.
3. Le compresseur devrait être situé à un endroit où il peut être branché directement à la prise d'alimentation. N'utilisez pas de rallonges électriques avec cette unité.
4. Afin d'éviter la perte de puissance et la surchauffe, il est préférable d'utiliser des tuyaux d'air additionnels au lieu de rallonges électriques pour atteindre l'aire de travail.

Procédure de avant chaque démarrage

1. Tournez le bouton du régulateur entièrement en sens horaire (vers la gauche) afin de fermer le débit d'air.
2. Branchez le tuyau à air à la sortie du régulateur.
3. Placez l'interrupteur marche/arrêt à OFF.
4. Branchez le cordon d'alimentation.
5. Placez l'interrupteur marche/arrêt à ON et laissez fonctionner le compresseur jusqu'à ce qu'il atteigne la pression d'arrêt automatique.
6. Attachez le mandrin pour pneu ou l'outil à l'extrémité du boyau.
7. Ajustez le régulateur à la pression appropriée pour l'outil ou le mandrin. Utilisez l'outil selon les instructions.

Comme l'air est réduit par l'utilisation du réservoir avec le mandrin à pneu, outil, etc., le compresseur redémarrera automatiquement à la pression de « mise en circuit ». Lorsqu'un outil est continuellement utilisé, le compresseur passera automatiquement entre l'arrêt et le démarrage.

1. Placez l'interrupteur à OFF, débranchez le cordon d'alimentation et drainez le réservoir.

Avertissement

Débranchez la source d'alimentation et libérez toute la pression du système avant d'essayer d'installer, réparer, déplacer ou d'effectuer tout entretien. Les réparations devraient être

effectuées par un représentant autorisé.

Le compresseur devrait être vérifié fréquemment pour tous problèmes visibles, et les procédures d'entretien suivantes devraient être effectuées chaque fois que le compresseur est utilisé.

Avertissement

nez des lunettes de protection. Vérifiez la

soupape de sécurité en accomplissant les étapes suivantes :

1. Allumez le compresseur et laissez le réservoir se remplir. Le compresseur s'arrêtera automatiquement lorsque la pression atteint le maximum préalablement réglé.
2. Éteignez le compresseur.
3. Tirez l'anneau de la soupape de sécurité pendant plusieurs secondes pour libérer l'air. Utilisez TOUJOURS votre main pour faire dévier l'air se déplaçant à haute vitesse vers votre visage.
4. Relâchez l'anneau. L'air cessera de s'échapper lorsque l'anneau sera relâché à environ 40 à 60 PSI.
5. Si l'air fuit après le relâchement de l'anneau, ou si la soupape est coincée et ne peut être actionnée par l'anneau, n'utilisez pas l'unité. NE PAS utiliser le compresseur d'air tant que la soupape de sécurité n'a pas été remplacée. Utiliser le compresseur d'air dans cette condition pourrait causer le décès ou de graves blessures.

elle doit être emplacée si elle ne peut être activée ou si l'air fuit après que l'anneau ait été relâché.

Drainer le réservoir

Lorsque le compresseur est arrêté et la pression libérée : Drainez l'humidité des réservoirs en ouvrant la vanne de drainage sous les réservoirs (voir la figure 4).

Nettoyage

Éteignez l'alimentation et nettoyez la poussière et la saleté du moteur, du réservoir, des conduites d'air et des ailettes de refroidissement de la pompe.

IMPORTANT : L'unité devrait être située aussi loin que possible de la zone de pulvérisation que le permettra le boyau afin d'éviter l'excès de projections pouvant boucher le filtre à air.

Filtre à air

Vérifier le filtre à air afin de vous assurer qu’il est propre. Pour entretenir un filtre, retirez le couvercle du compartiment du filtre. Retirez le filtre et nettoyez la mousse ou le filtre dans l’eau chaude et savonneuse (les filtres de papier ne peuvent être lavés). Rincez et laissez sécher. Remplacez les filtres ne pouvant être nettoyés. Remettez le filtre dans la base du compartiment. Replacez le couvercle.

Lubrification

Il s'agit d'un compresseur de type sans huile n'exigeant aucune lubrification.

Fin de l'utilisation/rangement

1. Placez l'interrupteur marche/arrêt automatique à OFF.
2. Débranchez le cordon d'alimentation de la prise murale et enroulez-le autour de la poignée pour éviter qu'il ne soit endommagé.
3. Portez des lunettes de protection pour drainer le réservoir de son air en tirant sur l'anneau de la soupape de sécurité. Utilisez votre autre main pour éviter que l'air se déplaçant à haute vitesse ne soit dirigé vers votre visage.
4. Drainez le réservoir de la condensation en ouvrant la vanne de drainage du bas du réservoir. La pression du réservoir devrait se trouver sous 10 PSI lors du drainage.
5. Le boyau à air devrait être débranché du compresseur et laissez pendre l'extrémité pour en retirer la condensation.
6. Le compresseur et le boyau devraient être rangés dans un endroit frais et sec.

Service technique

Pour de l'information sur le fonctionnement ou la réparation de ce produit, veuillez visiter le www.campbellhausfeld.com.

PROGRAMME D'ENTRETIEN Fonctionnement Quotidien Hebdomadaire

Drainer le réservoir	●
Vérifier le filtre à air	●
Vérifier la soupape de sécurité	●
Souffler la saleté de l'intérieur du moteur	●

GUIDE DE DÉPANNAGE

SYMPTÔME CAUSE(S) POSSIBLE(S) ACTION CORRECTIVE
Le compresseur ne fonctionnera pas, si	1. L’unité est branchée à une rallonge électrique.2. Il n’y a aucune alimentation électrique.3. Le fusible est grillé. 3. Remplacez le fusible grillé.4. Le disjoncteur est ouvert. 4. Réenclenchez en déterminant pourquoi le problème est survenu.5. La surcharge thermique est ouverte. 5. Débranchez et laissez refroidir le moteur avant de tenter un redémarrage.6. Le manostat est défectueux. 6. Remplacez.7. Enroulement du moteur court-circuité ou ouvert	1. Retirez la rallonge électrique ou utilisez une rallonge électrique de plus grand calibre.2. Allumez le manostat? Branchez? Vérifiez le fusible/disjoncteur ou la surcharge du moteur.3. Remplacez le fusible grillé.4. Le disjoncteur est ouvert. 4. Réenclenchez en déterminant pourquoi le problème est survenu.5. La surcharge thermique est ouverte. 5. Débranchez et laissez refroidir le moteur avant de tenter un redémarrage.6. Le manostat est défectueux. 6. Remplacez.7: Remplacez le moteur.
Le moteur vrombit, mais ne peut fonctionner ou fonctionner au ralenti	1. Faible tension 1. Vérifiez avec un voltmètre.2. L’unité est branchée à une rallonge électrique.3. Enroulement du moteur court-circuité ou ouvert4. Clapet anti-retour ou réducteur de puissance défectueux.	2. Retirez la rallonge électrique ou utilisez une rallonge électrique de plus grand calibre.3. Remplacez le moteur.4. Remplacez ou réparez.
Les fusibles/disjoncteurs se déclenchent à répétition	1. Fusible de la mauvaise taille, circuit surchargé2. L’unité est branchée à une rallonge électrique.3. Clapet anti-retour ou réducteur de puissance défectueux.	1. Vérifiez s’il est approprié d’utiliser un fusible temporisé. Débranchez les autres appareils électriques du circuit ou utilisez le compresseur sur son propre circuit de dérivation.2. Retirez la rallonge électrique ou utilisez une rallonge électrique de plus grand calibre.3. Remplacez.
Le dispositif de protection thermique se déclenche à répétition.	1. Faible tension 1. Vérifiez avec un voltmètre.2. Filtre à air bouché 2. Nettoyez le filtre (voir la section d’entretien).3. Manque d’une ventilation adéquate / température de la pièce trop élevée4. L’unité est branchée à une rallonge électrique.	3. Déplacez le compresseur dans une zone bien ventilée.4. Retirez la rallonge électrique ou utilisez une rallonge électrique de plus grand calibre.
La pression du réservoir d’air descend lorsque le compresseur est arrêté	1. Les branchements sont desserrés (raccords, tuyauterie, etc.)2. Vanne de drainage desserrée 2. Resserrez.3. Fuite du clapet anti-retour 3. Démontez l’ensemble du clapet anti-retour, nettoyez ou remplacez.4. Vérifiez si le réservoir est fissuré ou a des piqûres.	1. Vérifiez tous les branchements avec une solution savonneuse, puis resserrez.2. Vérifiez tous les branchements avec une solution savonneuse, puis resserrez.3. Fuite du clapet anti-retour 3. Démontez l’ensemble du clapet anti-retour, nettoyez ou remplacez.A DANGÉR clapet anti-retour lorsqu’il y a de l’air dans le réservoir; saignez d’abord le réservoir.4. Remplacez le réservoir. N’essayez jamais de réparer un réservoir endommagé.
Excès d’humidité dans l’évacuation d’air	1. Excès d’eau dans le réservoir d’air 1. Videz le réservoir.2. Humidité élevée	2. Déplacez vers une zone moins humide; utilisez un filtre en ligne.
Le compresseur fonctionne continuellement	1. Le manostat est défectueux. 1. Remplacez le manostat.2. Utilisation excessive de l’air3. Fuites d’air	2. Diminuez l’utilisation de l’air; le compresseur n’est pas assez gros pour le besoin.3. Vérifiez tous les branchements avec de l’eau et du savon.
Le compresseur vibre	Les boulons de montage sont lâches	Resserrez
Le débit d’air est plus bas que la normale	1. Les clapets d’admission sont brisés.2. Le filtre d’aspiration est sale.3. Les connexions fuient.	1. Remplacez l’ensemble de plaque porte-soupape.2. Nettoyez ou remplacez le filtre d’aspiration.3. Resserrez les connexions.

Illustration des pièces de remplacement pour le DC010500

Fournir les informations suivantes :

• Numéro de modèle
• Numéro de série (s'il y en a un)
• Description et numéro de pièce comme indiqué sur la liste des pièces

ILLUSTRATION DES PIÈCES DE REMPLACEMENT POUR LE DC010500

N° deréf. Description		Numéro depièce : Qté
1 ASSEMBLAGE POMPE/MOTEUR DC010501AV 1
2 DOUILLE DE POIGNÉE — 1
3 PETIT PIED EN CAOUTCHOUC — 2
4 RONDELLE — 6
5 BOULON — 24
6 RONDELLE — 1
7 BOULON — 2
8 COUVERCLE DU CONDENSATEUR — 1
9	CONDENSATEUR 65 MF 250 V CA	DC010502AV	1
10	VANNE DE DRAINAGE	DC010513AV	1
11	GRAND PIED EN CAOUTCHOUC	—	2
12	CORDON D'ALIMENTATION	EC014500AV	1
13	CAPUCHON	— 1
14	COUVERTURE	— 1
15	MANOSTAT	— 1
16	COUPLEUR	— 1
17	SUPPORT D'ASSEMBLAGE	—	1
18	RÉSERVOIR D'1,3 GALLONS	—	1
19	CLAPET ANTI-RETOUR	DC010504AV	1
20	ÉLECTROVANNE	DC010506AV 1
21	SOUPAPE DE SÉCURITÉ	V-215100AV	1
22	COUVERTURE	— 1
23	CONNECTEUR	— 2
24	TUBE DE NYLON	—	1
25	INTERRUPTEUR MARCHE/ARRÊT	DC010505AV	1
26	MANOMÈTRE DU RÉSERVOIR DE 40 MM	—	1
27	MANOMÈTRE DE SORTIE DE 50 MM	—	1
28	RÉGULATEUR	— 1
29	RÉGLAGE DU SUPPORT	—	2
30	BOULON — 2
31	PLAQUE DE TENSION	—	1
32	PLAQUE DE TENSION	—	2
33	COUVERTURE	— 1
34	FILTRE À AIR	SR060512SV	1
35	DISPOSITIF ANTI-TRACTION	—	1
36	TUYAU D'ÉCHAPPEMENT	DC010507AV	1
TROUSSES DE PIÈCES DE RÉPARATION
▲	ENSEMBLE DU PIED EN CAOUTCHOUC	DC010508AV
■	ENSEMBLE DU TUYAU	DC010509AV
●	ENSEMBLE DU COLLECTEUR D'AIR	DC010510AV
▼	ENSEMBLE DU MANOMÈTRE	SR060528SV

— NON OFFERT

Illustration des pièces de remplacement pour le DC010501AV

Fournir les informations suivantes :

• Numéro de modèle
• Numéro de série (s'il y en a un)
• Description et numéro de pièce comme indiqué sur la liste des pièces

ILLUSTRATION DES PIÈCES DE REMPLACEMENT POUR LE DC010501AV

N° deréf. Description	Numéro de pièce : Qté
1 COUVERTURE — 2
2 JET ÉVENTAIL GAUCHE — 1
3 CARTER GAUCHE — 1
4 BIELLE	■	2
5 SEGMENT DE PISTON	■	2
6 CHAPEAU DE LA BIELLE DU PISTON	■	2
7 BOULON	■	2
8 CYLINDRE	■	2
9 JOINT TORIQUE	▲	2
10 JOINT TORIQUE	▲	2
11 CULASSE DE CYLINDRE — 2
12 BOULON — 12
13 JOINT TORIQUE	●	4
14 TUYAU DE RACCORDEMENT	●	2
15 COUDE — 2
16 BOULON	▲	2
17 PIÈCE D'APPUI DE LA SOUPAPE	▲	2
18 VANNE D'ÉCHAPPEMENT	▲	2
19 PLAQUE PORTE-SOUPAPE	▲	2
20 SOUPAPE D'ASPIRATION	▲	2
21 PIÈCE D'APPUI DE LA SOUPAPE	▲	2
22 BOULON	▲	2
23 JET ÉVENTAIL DROIT — 1
24 VIS AUTOTARAUDEUSE	— 4
25 EXCENTRIQUE	— 2
26 ROULEMENT	— 2
27 BOULON — 2
28 VIS DE BIELLE	■	2
29 CARTER DROIT	— 1
30 PASSE-CÂBLE EN CAOUTCHOUC	— 1
31 BOULON — 4
32 RONDELLE	— 4
33 STATOR	— 1
34 ÉCROU	— 4
35 ROTOR	— 1
36 ROULEMENT	— 2
37 BAGUE	— 2
38 BAGUE	— 2
39 ÉCROU	— 4
40 BOULON — 2
41 PLAQUE DE TENSION	— 1

TROUSSES DE PIÈCES DE RÉPARATION
▲	ENSEMBLE DE LA PLAQUE PORTE-SOUPAPE	DC010511AV
■	ENSEMBLE DU PISTON/CYLINDRE	DC010512AV
●	ENSEMBLE DU TUYAU DE RACCORDEMENT	DC010503AV
—	NON OFFERT

Mémento : Gardez votre preuve datée d'achat à fin de la garantie ! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Garantie limitée

1. DURÉE : Comme suit, à compter de la date d'achat par l'acheteur initial : Un an.
2. QUI OFFRE CETTE GARANTIE (DÉBITEUR) : Campbell Hausfeld, une entreprise Marmon/Berkshire Hathaway, 100 Production Drive, Harrison, Ohio, 45030, visitez le www.campbellhausfeld.com
3. QUI REÇOIT CETTE GARANTIE (ACHETEUR) : L'acheteur initial (à des fins autres que la revente) du compresseur d'air Campbell Hausfeld.
4. QUELS PRODUITS SONT COUVERTS PAR CETTE GARANTIE : Ce compresseur d'air Campbell Hausfeld DC010500.
5. QU'EST-CE QUI EST COUVERT SOUS CETTE GARANTIE : Pièces et main-d'œuvre afin de remédier aux défauts substantiels causés par les matériaux et la main-d'œuvre pendant la première année de propriété avec les exceptions ci-dessous. Pièces seulement afin de remédier aux défauts substantiels causés par les matériaux et la main-d'œuvre pendant le reste de la période de couverture avec les exceptions ci-dessous.
6. QU'EST-CE QUI N'EST PAS COUVERT SOUS CETTE GARANTIE :

A. La perte, les dommages ou les dépenses accidentels, indirects ou conséquents résultant d'un défaut, d'une panne ou d'un mauvais fonctionnement du produit CAMPBELL HAUSFELD. Certains États n'autorisent pas l'exclusion ou la limitation des dommages accidentels ou consécutifs, par conséquent, la limitation ou l'exclusion mentionnée ci-dessus pourrait ne pas s'appliquer à vous. B. Toute défaillance causée par un accident, le mauvais traitement par l'acheteur, la négligence ou le défaut d'utiliser les produits selon les instructions fournies dans le manuel du propriétaire fourni avec le compresseur. C. Le service précédant la livraison, p. ex., l'assemblage, l'huile ou les lubrifiants, et l'ajustement. D. Les éléments ou le service normalement requis pour l'entretien du produit, p. ex., les lubrifiants, filtres et joints d'étanchéité, etc. E. Les moteurs à essence et les composants sont expressément exclus de la couverture sous la présente garantie limitée. L'acheteur doit respecter la garantie offerte par le fabricant du moteur, lequel est fourni avec le produit F. Éléments supplémentaires non couverts sous cette garantie :

1. Les éléments exclus relatifs à tous les compresseurs

a. Tout composant endommagé lors du transport ou toute raté causée par l'installation ou le fonctionnement de l'unité sous des conditions ne respectant pas les directives d'installation et de fonctionnement ou est endommagé par le contact avec des outils ou l'environnement. b. La panne de la pompe ou de la soupape causée par la pluie, l'humidité excessive, les environnements corrosifs ou autre contaminant. c. Les défauts d'apparence n'interférant pas avec le fonctionnement du compresseur. d. Les réservoirs rouillés, incluant, mais sans y être limité, la rouille causée par un mauvais drainage ou des environnements corrosifs. e. Les composantes suivantes sont considérées comme des éléments d'usure normale et ne sont pas couvertes après la première année d'acquisition. Le moteur électrique, le clapet anti-retour, le manostat, le régulateur, les manomètres, le tuyau, la tuyauterie, le conduit, les raccords et les coupleurs, les vis, les écrous, les articles de quincaillerie, les courroies, les poulies, le volant, le filtre à air son compartiment, les joints d'étanchéité, les joints, les fuites d'huile, les fuites d'air, la consommation d'huile ou l'utilisation, les segments de piston. f. Les vannes de drainage du réservoir. g. Les dommages dus à une tension erronée ou à un mauvais câblage. h. Les autres éléments qui ne sont pas énumérés, mais qui sont considérés comme des pièces d'usure normale. i. Les manostats, les régulateurs d'air, les dispositifs de charge/de délestage, les dispositifs de commande de puissance et les soupapes de sécurité qui ont été modifiés de leurs paramètres d'usine. j. Les dommages découlant d'un mauvais entretien du filtre. k. Les moteurs à induction qui sont alimentés à base d'électricité provenant d'une génératrice.

1. Les éléments exclus qui sont spécifiques aux compresseurs lubrifiés :

a. L'usure de la pompe ou les dommages à la soupape en raison de l'utilisation d'une huile non stipulée. b. L'usure de la pompe ou les dommages causés par la contamination de l'huile. c. L'usure de la pompe ou les dommages provoqués par le non-respect des procédures d'entretien de l'huile, d'une utilisation sous le niveau d'huile approprié ou bien d'un fonctionnement sans huile.

H. La main-d'œuvre, l'appel de service, ou les frais de transport après la première année de propriété.

1. LES RESPONSABILITÉS DU GARANT SOUS CETTE GARANTIE : La réparation ou le remplacement, à la discrétion du Garant, du compresseur ou du composant qui a fait défaut et/ou qui manqué à se conformer pendant la période de garantie spécifique.
2. LES RESPONSABILITÉS DE L'ACHETEUR SOUS CETTE GARANTIE :

A. De fournir une preuve d'achat datée et les dossiers d'entretien. B. Visitez www.campbellhausfeld.com pour obtenir vos options de service sous garantie. Les frais de transport doivent être assumés par l'acheteur. C. Faites preuve de diligence raisonnable dans le fonctionnement et l'entretien des produits, comme décrits dans le manuel du propriétaire. D. Les réparations qui nécessitent des heures supplémentaires, des tarifs de week-end, ou tout ce qui se trouve en dehors des taux de remboursement de la garantie standard du fabricant. E. Le temps requis pour toute vérification de sécurité, formation de sécurité, ou semblable afin que le personnel de service puisse accéder à l'installation. F. L'emplacement de l'unité doit posséder un espace de dégagement adéquat afin que le personnel de service puisse effectuer les réparations de manière adéquate.

1. LORSQUE LE GARANT EFFECTUERA TOUTES LES RÉPARATIONS OU LE REMPLACEMENT SOUS CETTE GARANTIE : La réparation ou le remplacement sera planifié et desservi selon le flux de travail normal à l'emplacement de service, et ce, selon la disponibilité des pièces de remplacement.

Cette garantie limitée s'applique aux États-Unis, au Canada et au Mexique uniquement et elle vous confère des droits légaux spécifiques. Vous bénéficiez également d'autres droits qui peuvent varier d'État en État ou de pays en pays.
