Type de produit	Clé à chocs pneumatique
Marque	Campbell Hausfeld
Modèle	XT002000
Dimensions (L x l x H)	19,69 x 7,62 x 19,05 cm
Poids	2,36 kg
Alimentation	Pneumatique (air comprimé)
Pression de service maximale	621 kPa
Débit d'air en charge	96,3 L/min
Débit d'air à vide	152,9 L/min
Couple maximal	103,73 kg·m
Vitesse à vide	8 500 tr/min
Vitesse d'impact	1 200 IPM
Capacité de boulonnage	22,20 mm (7/8 po)
Taille d'enclume	12,7 mm (1/2 po)
Mécanisme d'impact	Double marteau
Arrivée d'air	1/4 po NPT (F)
Taille minimale de tuyau	9,5 mm (3/8 po)
Matériau du boîtier	Composite
Lubrification	Huile pneumatique recommandée (ST1270)
Sécurité	Porter des lunettes et protections auditives
Garantie	2 ans (limitée)
Accessoires fournis	Aucun accessoire fourni
Nombre de réglages de vitesse	4 (3 avant, 1 arrière)

FOIRE AUX QUESTIONS - XT002000 Campbell Hausfeld

Comment lubrifier la clé à chocs XT002000 ?

Débranchez l'outil de l'alimentation en air, versez environ une cuillérée à thé d'huile pneumatique (recommandée ST1270) dans l'entrée d'air, tournez le bouton avant/arrière dans les deux sens, puis reconnectez l'outil et faites-le fonctionner les deux sens pendant environ 10 secondes en couvrant la sortie d'échappement avec un torchon.

Quelle pression d'air utiliser pour cet outil ?

La pression de service maximale est de 621 kPa. Utilisez un régulateur pour maintenir cette pression pendant le fonctionnement.

Quel type de douille utiliser avec la clé à chocs ?

Utilisez uniquement des douilles à chocs spécialement conçues pour outils pneumatiques. Les douilles ordinaires pour outils à main peuvent se fissurer et provoquer des blessures graves.

Comment régler la vitesse et la puissance de l'outil ?

Tournez le bouton à l'arrière de l'outil pour aligner l'indicateur avec la taille de point (gros point = puissance maximale). Il y a 4 réglages : 3 vers l'avant et 1 vers l'arrière. Ne changez pas les réglages pendant le fonctionnement.

Que faire si l'outil tourne trop lentement ou ne fonctionne pas ?

Vérifiez la présence de gomme ou grenaille (rincez avec de l'huile ou un dissolvant), assurez-vous que l'outil est bien lubrifié, que la pression d'air est suffisante (621 kPa) et qu'il n'y a pas de fuites dans le tuyau. Voir le tableau de dépannage dans la notice.

Comment entreposer la clé à chocs ?

Lubrifiez l'outil avant de le ranger, ne faites fonctionner que 2-3 secondes pour laisser de l'huile à l'intérieur. Rangez dans un endroit frais et sec.

Quelle est la garantie de la clé à chocs Campbell Hausfeld XT002000 ?

La garantie limitée est de 2 ans à partir de la date d'achat pour l'acheteur original. Elle couvre les défauts de matériaux et de main d'œuvre. Pour les utilisations commerciales ou de location, la garantie est de 90 jours.

Quels accessoires sont nécessaires pour utiliser l'outil ?

Vous aurez besoin d'un compresseur d'air d'au moins 30,28 L (8 gal), d'un tuyau d'air de 9,5 mm (3/8 po) de diamètre intérieur, d'un raccord rapide, d'un connecteur 6,4 mm (1/4 po) NPT (M), de douilles à chocs, de ruban PTFE et d'une clé ajustable.

Est-il possible d'utiliser des douilles ordinaires avec cet outil ?

Non, ne jamais utiliser des douilles ordinaires conçues pour outils à main. Elles peuvent se fissurer et causer des blessures graves. Utilisez uniquement des douilles à chocs.

Comment nettoyer l'outil après utilisation ?

Essuyez toute huile résiduelle avec un torchon propre. Pour un nettoyage en profondeur, suivez la procédure de lubrification : rincez avec de l'huile pneumatique ou un dissolvant de gomme si nécessaire. Consultez le tableau de dépannage pour plus de détails.

MODE D'EMPLOI XT002000 Campbell Hausfeld

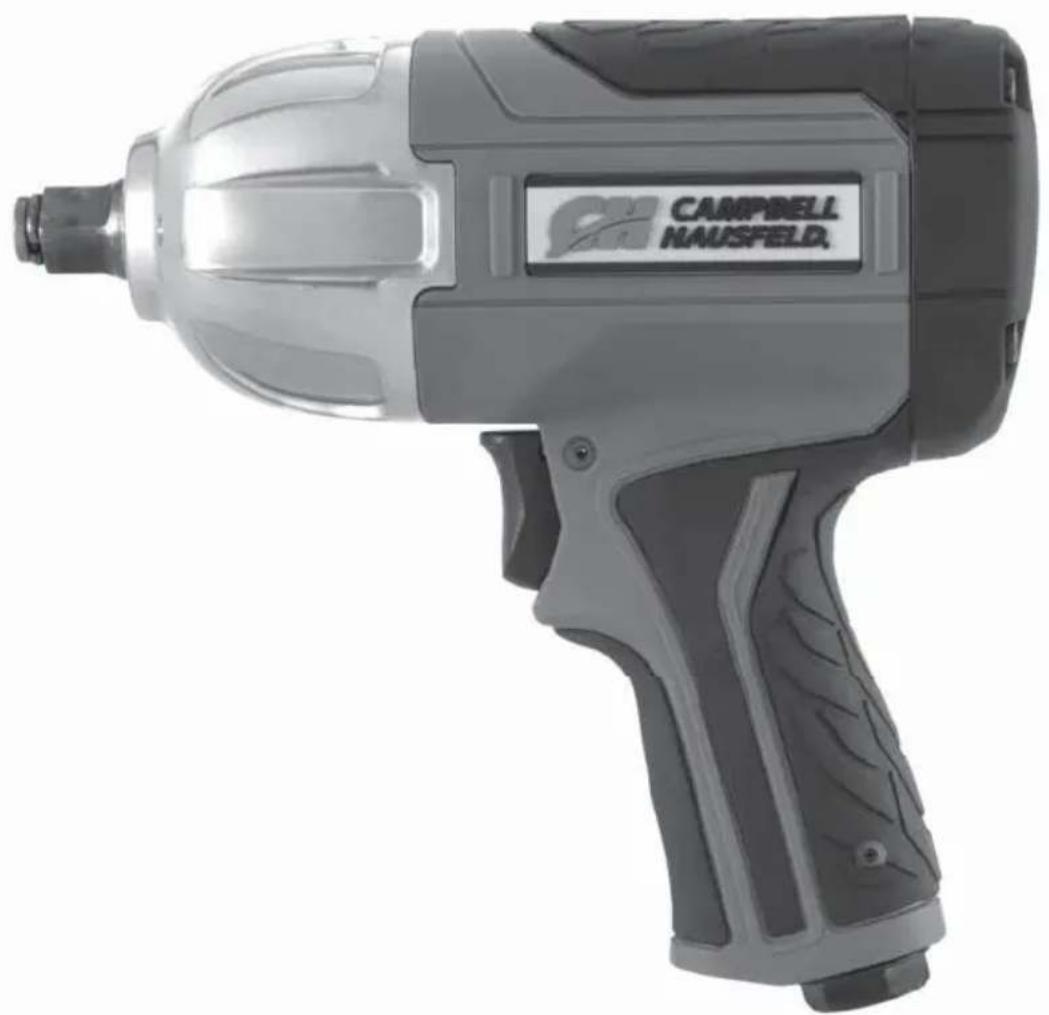

Clé à chocs d'1/2 pouce

Instructions d'Utilisation

Lire et conserver ces instructions. Il faut les lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir l'appareil décrit.

Pour se protéger et protéger autrui, observer toutes les informations sur la sécurité. Négliger d'appliquer ces instructions peut causer des blessures et/ou des dommages matériels! Conserver ces instructions pour consultation ultérieure.

RAPPEL : Conservez votre preuve d'achat datée aux fins de garantie! Attachez-le à ce manuel ou classez-le pour le garder en sécurité.

Pour de l'information sur les pièces, produits et services, veuillez visiter www.campbellhausfeld.com

N° de modèle : ____

N° de série : ____

Date d'achat : ____

Campbell Hausfeld

100 Production Drive

Attaquez-vous à toutes les tâches coriaces grâce à la clé à chocs de 12,7 mm (1/2 po). Notre mécanisme d'impact à double marteau fournit plus de puissance avec moins de vibration. Que vous soyez un joueur du dimanche avec cent vis de fixation à serrer ou bien un passionné d'automobile qui permuterez vos pneus, vous apprécierez les 55,32 kg-m du couple de travail qu'offre cet outil dans un emballage pratique de 2,27 kg.

Campbell Hausfeld® vous facilite le travail afin de terminer vos projets en pro. L'histoire de l'entreprise est parsemée de produits de qualité depuis 1836, alors que furent fabriqués les wagons tirés par les chevaux et les équipements agraires. Aujourd'hui, Campbell Hausfeld offre une gamme complète de compresseurs d'air, outils pneumatiques, gonfleurs, cloueuses et agrafeuses, pistolets pulvérisateurs, nettoyeurs à haute pression et bien plus. Terminez vos projets plus rapidement et plus facilement grâce à Campbell Hausfeld – l'expert de la puissance de l'air.

Déballage

Dès que l'appareil est déballé, l'inspecter attentivement pour tout signe de dommages en transit. Vérifier s'il y a des pièces desserrées, manquantes ou endommagées. Vérifier pour s'assurer que tous les accessoires fournis sont inclus avec l'appareil. Pour toutes questions, pièces endommagées ou manquantes, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

dèle qui a été endommagé pendant le transport, la manipulation ou l'utilisation.

Le dommage peut résulter en explosion et peut causer des blessures ou dégâts matériels.

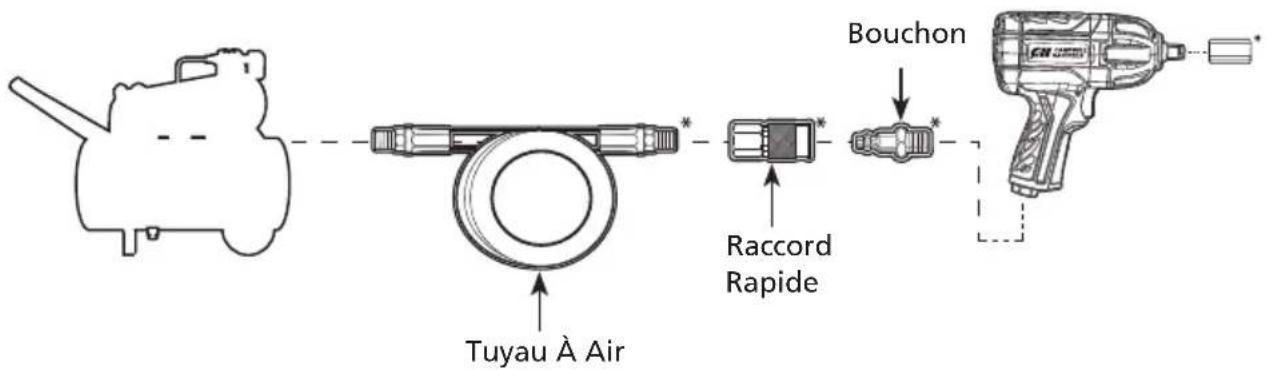

Autres pièces (non fournies)

Il vous faudra les éléments et/ou accessoires suivants pour correctement mettre en marche et utiliser de manière optimale votre clé à chocs GSD :

- Connecteur 6,4 mm (1/4 po) NTP (M)

Pour une réduction du stress pour vous et votre tuyau, essayez un connecteur flexible.

• Tuyau à air 9,5 mm (3/8 po) (DIA. INT.)

• Raccord 6,4 mm (1/4 po) NPT (F)

o Élimine la confusion par l'utilisation d'un raccord de style universel.

o Les coupleurs à attache rapide raccordent rapidement et facilement les tuyaux aux outils.

o Si vous n'utilisez pas un connecteur flexible, un raccord pivotant pourrait être utilisé afin d'éviter l'entortillement et réduire le stress imposé à votre tuyau d'air.

• Compresseur d'air 30,28 L (8 gal) ou plus.
• Douilles à chocs
• Ruban PTFE pour tous les joints des raccords
• Clé ajustable pour serrer les joints des raccords

Voir au www.campbellhausfeld.com pour d'autres informations sur les accessoires accompagnant vos outils et votre système pneumatique.

Meilleures pratiques

Pour une meilleure puissance, maintenez la pression à l'outil de 621 kPa. Plus votre tuyau à air est long, plus la pression diminuera entre le compresseur et l'outil. Si vous utilisez un tuyau à air dépassant 15,2 m (50 pi), il faudrait plutôt utiliser un tuyau à air de 12,7 mm (1/2 po) de dia. int. pour assurer une pression appropriée à l'outil. - À défaut de lubrifier et de correctement entretenir vos outils pneumatiques, cela diminuera drastiquement leur durée de vie. Utilisez de l'huile à chaque fois que vous utilisez votre outil pneumatique afin de lubrifier, nettoyer et empêcher la formation de rouille en une seule étape. Campbell Hausfeld offre une huile à outils pneumatiques sous le numéro de pièce ST1270.

CARACTÉRISTIQUES TECHNIQUES

	XT002000
kPa maximum 621 kPa
pi3/min (l/min) en charge de service à 100 %	96,3 L/min @ 621 kPa
pi3/min (l/min) sans charge de service à 100 %	152,9 L/min @ 621 kPa
pi3/min standard (l/min) en charge de service à 100 %	690,9 L/min @ 621 kPa
pi3/min standard (l/min) sans charge de service à 100 %	1098,7 L/min @ 621 kPa
Recommendation pour le compresseur d'air 30,28 L
Couple maximal 103,73 kg m
Couple résistant 0 - 55,32 kg m
Classification RPM (vitesse à vide) 8,500
Vitesse d'impact (IPM) 1,200
Vitesse variable Oui
Vers l'arrière	1
Vers l'avant	3
Type de mécanisme de choc	Double marteau
Capacité de boulonnage	22,20 mm (7/8 po)
Enclume	12,7 mm (1/2 po)
Arrivée d'air	1/4 po NPT (F)
Taille minimum du tuyau	9,5 mm (3/8 po)
Matériau du logement	Composite
Poids de l'outil	2,36 kg
Longueur du tuyau	19,69 cm (7,75 po)
Largeur du tuyau	7,62 cm (3 po)
Hauteur de l'outil	19,05 cm (7,5 po)

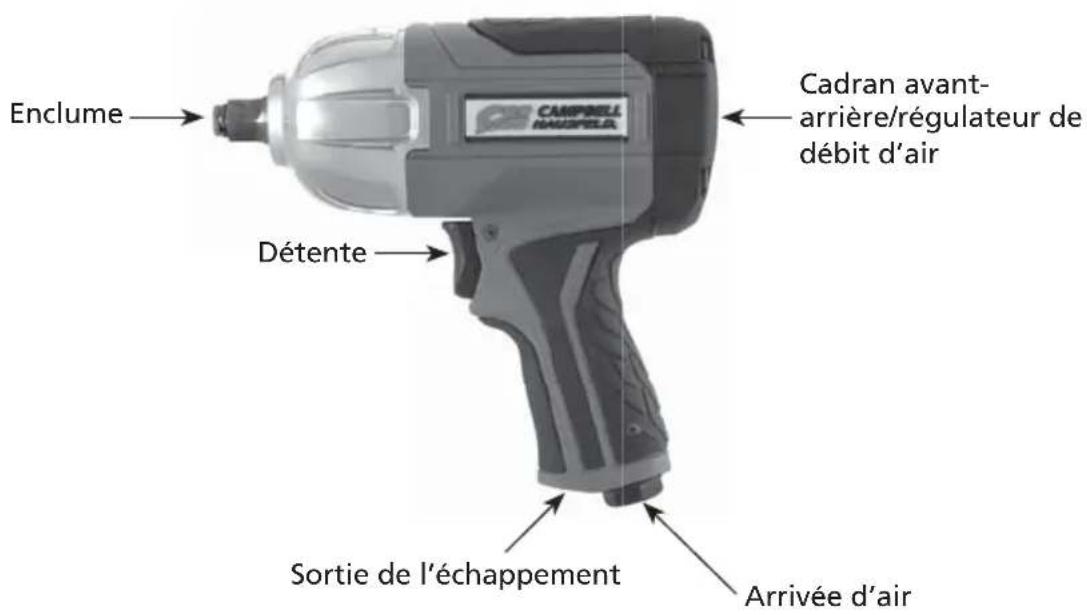

Apprenez à connaître votre unité

Instructions de mise en MARCHE

* Les articles représentés dans les instructions de montage ne sont pas fournis avec cet outil.

Meilleures pratiques

Le compresseur d'air utilisé avec votre clé à chocs doit être capable de maintenir au moins 621 kPa lorsque l'outil est en fonction. Un approvisionnement d'air inadéquat peut causer une perte de puissance et une performance inconstante de l'outil. Un régulateur de pression – utilisé sur l'outil – est utile pour contrôler la pression de fonctionnement de l'outil et maintenir 621 kPa. Utilisez un huileur pour offrir une circulation de l'huile dans l'outil et un filtre pour retirer les impuretés liquides et solides pouvant causer la rouille ou de l'encrassement. Pour débrancher un raccord/embout d'un système : poussez le raccord et l'embout ensemble avant de tirer le manchon du raccord vers l'arrière et en séparant le coupleur et l'embout. N'utilisez que des douilles spécifiquement classifiées comme des douilles à chocs. Si des douilles ordinaires étaient utilisées avec des outils pneumatiques, elles pourraient se fissurer et causer de graves blessures corporelles.

Lubrification

Pour protéger votre outil, lubrifiez le moteur chaque fois – avant et après – l'avoir utilisé. Vous ne pouvez huiler le moteur trop fréquemment ou placer trop d'huile dans l'arrivée d'air.

1. Débranchez la clé à chocs de l'alimentation d'air.
2. Tournez l'outil à l'envers.
3. Lorsque vous actionnez la gâchette, versez environ une cuillérée à thé d'huile dans l'entrée d'air de l'outil pneumatique. Campbell Hausfeld offre une huile à outils pneumatiques sous le numéro de modèle ST1270.
4. Tournez le bouton d'avance/recul dans les deux directions afin d'assurer que l'huile pénètre dans tous les passages.
5. Connectez l'outil à l'alimentation d'air et couvrez la sortie de l'échappement avec une serviette. Faites fonctionner la clé à chocs dans les deux sens pendant environ 10 secondes chaque fois. L'huile sera pulvérisée par la sortie de l'échappement lorsque l'outil sera mis en marche.
6. Continuez tant qu'il y aura de l'huile.
7. Essuyez toute huile résiduelle de l'outil avant de l'utiliser.

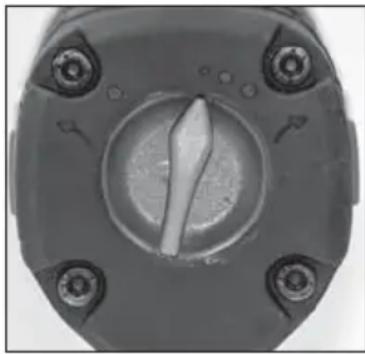

Ajustement du débit d'air/vitesse

Le régulateur de débit d'air contrôle la quantité d'air qui entre dans le moteur, définissant ainsi sa vitesse/puissance. Cette clé à chocs a 4 réglages de puissance/vitesse – 3 vers l'avant et 1 vers l'arrière. Utilisez le bouton à l'arrière de l'outil afin de sélectionner le réglage désiré avant de faire fonctionner l'outil.

Pour changer de puissance/vitesse, tournez le bouton pour l'aligner avec la taille de point (gros point = puissance maximale). Ne changez pas les réglages de puissance lorsque l'outil est en fonction, ce qui imposerait un stress inutile aux pièces internes.

Pour retirer les écrous ou les boulons, réglez le régulateur du débit d'air à l'inverse en tournant le bouton vers la gauche (sens horaire), l'alignant avec le plus gros point. Attachez la douille à CHOCS de la taille appropriée. Placez la douille sur le boulon et actionnez la détente jusqu'à ce que le boulon ait été retiré.

Pour mettre un écrou ou un boulon en place, réglez le régulateur du débit d'air au réglage avant approprié. Attachez la douille à CHOCS et placez-la sur l'écrou ou le boulon. Actionnez la détente et maintenez la clé à chocs sur la vis jusqu'à ce que l'écrou ou le boulon soit bien en place. Utilisez une clé dynamométrique pour atteindre manuellement le couple approprié. Ne pas trop serrer.

Meilleures pratiques

Pour éviter l'arrachement des filets, commencez à visser à la main de quelques tours votre écrou/boulon, avant de continuer le travail avec votre outil pneumatique. La clé à chocs ne devrait jamais être utilisée pour régler le couple. Utilisez une clé dynamométrique pour atteindre manuellement le couple approprié. Ne pas trop serrer.

Entreposage

Lubrifiez votre clé à chocs avant de la ranger. Suivez les directives de lubrification du moteur d'air, sauf pour l'étape 5. Ne faites fonctionner la clé à chocs que pendant 2-3 secondes (au lieu de 10 secondes) parce qu'il doit rester davantage d'huile dans la clé à chocs pendant l'entreposage. Rangez votre outil dans un endroit frais et sec.

Service technique

Pour de l'information sur le fonctionnement ou la réparation de ce produit, veuillez visiter le www.campbellhausfeld.com.

Instructions de sécurité

Ce guide contient de l'information très importante que vous devez connaître et comprendre. Cette information est fournie à des fins de SÉCURITÉ et dans le but d'ÉVITER DES PROBLÈMES AVEC L'ÉQUIPEMENT. Pour faciliter la reconnaissance de cette information, observez les symboles se trouvant à la page Fr8. Les symboles sur la sécurité de ce manuel visent à vous alerter des importants dangers à la sécurité et les précautions.

Les symboles DANGER, AVERTISSEMENT, ATTENTION et AVIS ainsi que les instructions de ce manuel ne peuvent pas couvrir toutes les conditions et situations qui pourraient se produire. L'opérateur doit comprendre que le bon sens et des précautions sont des facteurs qui ne peuvent pas être inclus dans ces produits, mais doivent être fournis par l'opérateur.

Avec toute pièce d'équipement, neuve ou usée, la plus importante partie de l'opération est la SÉCURITÉ!

Campbell HAUSFELD vous encourage à vous familiariser avec votre nouvel équipement et insiste sur un fonctionnement sécuritaire.

Les prochaines pages de ce manuel résument les aspects principaux sur la sécurité liée à cette unité. Assurez-vous de les lire et de les comprendre entièrement avant d'utiliser cet appareil.

Les symboles utilisés dans les sections de fonctionnement et d'entretien du présent manuel attirent l'attention sur les procédures de sécurité.

Importantes instructions de sécurité

S'il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l'entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme référence.

Ce manuel contient des informations concernant la sécurité, le fonctionnement et l'entretien. Si vous avez des questions, veuillez visiter www.campbellhausfeld.com pour l'assistance à la clientèle.

Proposition 65 de la californie

AVERTISSEMENT « Ce produit ne vous expose pas à des produits

chimiques, incluant le plomb, qui sont reconnus

par l'État de Californie comme pouvant provoquer des cancers et des malformations congénitales et affecter l'appareil reproducteur. Pour en savoir plus, visitez www.P65Warnings.ca.

Loi de prévention contre l'intoxication au plomb de l'état d'illinois (illinois lead poisoning prevention act)

Contreventement Peut être nocif si ingéré ou mâché.

Conforme aux normes fédérales.

Généralités sur la sécurité

Ce produit fait partie d'un système à haute pression et les précautions de sécurité suivantes doivent être prises en permanence, en même temps que toute autre règle de sécurité en vigueur.

1. Lire attentivement tous les manuels, y compris celui de ce produit. Bien se familiariser avec les commandes et l'utilisation correcte de l'équipement.
2. Seules les personnes bien familiarisées avec ces règles d'utilisation en toute sécurité doivent être autorisées à se servir de l'outil pneumatique.

A DANGER pression maximale de service de l'outil pneumatique (621 kPa). L'outil pneumatique

risque d'exploser et d'avoir pour résultat des blessures graves, ou mortelles.

1. Ne pas dépasser la pression nominale de n'importe quelle pièce du système.
2. Débrancher l'outil pneumatique de l'alimentation en air avant de remplacer des outils ou accessoires, de procéder à l'entretien et de ranger l'outil.

Il est écrit que reporter des lunettes de protection et un protecteur auditif pendant l'utilisation.

1. Ne pas porter de vêtements flottants, d'écharpe ni de cravate. Les vêtements flottant
2. Ne pas porter de bijoux lorsqu'on utilise un outil quelconque. Il
3. Ne pas appuyer sur la gâchette lorsque l'on branche le tuyau d'alimentation en air.
4. Toujours utiliser des accessoires conçus pour les outils pneumatiques. Ne pas utiliser d'accessoires endommagés ou usés.

ME AVERTISSEMENT pour outils à main.

N'utiliser que des douilles pour clés à chocs. Celles

pour outils à main sont "dures comme le verre" et voleront en éclats, risquant ainsi de provoquer des blessures graves si elles sont utilisées avec des outils pneumatiques.

1. Ne jamais appuyer sur la gâchette de l'outil tant qu'il n'y ait pas contact avec une pièce. Les accessoires doivent être bien fixés pour éviter tout risque de blessure grave.
2. Protéger les canalisations d'air contre les dommages ou perforations.
3. Ne jamais diriger un outil pneumatique vers soi-même ni vers une autre personne afin d’éviter tout risque de blessure grave.
4. Vérifier les tuyaux d'air pour rechercher tout signe de faiblesse ou d'usure avant chaque utilisation. Veiller à ce que tous les branchements soient bien serrés.

Mé Javertissement

un outil en le tenant par le tuyau ni tirer sur celui-ci afin de déplacer l'outil ou

un compresseur. Ne pas approcher les tuyaux de la chaleur, de l'huile ni des bords coupants. Remplacer tout tuyau endommagé, peu robuste ou usé.

Dissolvant

Sécurisation du système avant d'essayer d'installer, réparer, déplacer le produit ou

de procéder à son entretien.

1. Vérifier le serrage des écrous, boulons et vis et s'assurer que l'équipement soit en bon état de marche.
2. Ne pas se mettre les mains près des pièces mobiles ni en-dessous de celles-ci.

Mé avertissement

duit. L'exposition excessive à la vibration, au travail dans les positions d'accès

difficile et le mouvement répétitif peuvent causer des blessures aux mains et aux bras. Arrêter d'utiliser un outil et consulter un médecin si vous avez le malaise, l'engourdissement, le picotement ou la douleur.

QUIERT un graissage AVANT d'être utilisée pour la première fois, et AVANT

après chaque utilisation par la suite.

Démarrage d'arté à c avertissement

hocs de l'alimentation en air avant de la graisser.

Une avertissement

pneumatique a été graissé, de l'huile s'écoulera de l'orifice de sortie lors des

quelques premières secondes de fonctionnement. C'est pourquoi cet orifice DOIT ÊTRE RECOUVERT D'UN TORCHON avant d'alimenter en air comprimé. MANQUE DE COUVRIR L'ORIFICE DE SORTIE PEUT RÉSULTER EN BLESSURE GRAVE.

Pré-dépréparation avertissement

Le ne pas trop serrer pendant le remontage. Les boulons peuvent tomber en panne.

ou causer une condition hasardeuse. S'assurer d'ajuster le régulateur au réglage minimum et ensuite utiliser une clé dynamométrique pour le serrage.

Glossaire sur la sécurité

Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

situation dangereuse imminente qui MÈNERA à la mort ou à des blessures graves si

elle n'est pas évitée.

ne une situation potentiellement dangereuse qui, si elle n'est pas évitée, POURRAIT causer de graves blessures.

mener à la mort ou à

le situation potentiellement dangereuse qui, si elle n'est pas évitée, PEUT mener ures ou modérées.

formation importante qui pourrait endommager l'équipement si elle n'est pas respectée.

IMPORTANT ou REMARQUE : Information qui exige une attention spéciale.

Symboles de sécurité

Les symboles de sécurité suivants apparaissent dans l'ensemble de ce manuel pour vous aviser des dangers et précautions importantes de sécurité.

Lunettes et masque de protection

Lire le manuel d'abord

Risque d'explosion

Portez une protection oculaire et auditive

Risque de pression

Conserver ces instructions NE PAS JETER

SYMPTÔME CAUSE(S) POSSIBLE(S) ACTION CORRECTIVE

L’outil tourne trop lentement ou ne fonctionne pas	1. Présence de grenaille ou de gomme dans l’outil	1. Rincer l’outil avec de l’huile pour outil pneumatique Campbell Hausfeld, du dissolvant de gomme ou un mélange en proportions égales d’huile de moteur SAE 10 et de kérosène.Lubrifiez l’outil après l’avoir nettoyé avec de l’huile pour outil à air Campbell Hausfeld (ou comparable).
	2. Absence d’huile dans l’outil 2. Graisser l’outil conformément aux instructions de graissage données dans ce manuel.
	3. Pression d’air trop basse 3. a. Ajustez le régulateur sur l’outil au réglage le plus élevé.b. Ajustez le régulateur du compresseur à 621 kPa pendant que l’outil fonctionne à vide.
	4. Fuites dans le tuyau d’air 4. Serrer et assurer l’étanchéité des raccords du tuyau en cas de fuites.
	5. Chute de la pression 5. a. Veiller à ce que le tuyau soit de la bonne taille. Les longs tuyaux ou les outils exigeant de grands volumes d’air peuvent nécessiter un diamètre intérieur de tuyau d’au moins 12,7 mm (1/2 po.), suivant la longueur totale du tuyau.b. Ne pas utiliser plusieurs tuyaux reliés ensemble avec des raccords rapides. Cela provoque des chutes de pression supplémentaires et réduit la puissance de l’outil. Brancher les tuyaux directement les uns aux autres.
Humidité expulsée de l’outil	1. Présence d’eau dans le réservoir	1. Vidanger le réservoir. (Voir le manuel du compresseur.) Huiler l’outil et le faire tourner jusqu’à ce qu’il semble ne plus contenir d’eau. Huiler l’outil de nouveau et le faire tourner pendant 1-2 seconde(s).
	2. Présence d’eau dans les canalisations/tuyaux d’air	2. a. Monter un séparateur/filtre d’eau.REMARQUE: Les séparateurs ne fonctionnent correctement que lorsque l’air qui les traverse soit frais. Positionner le séparateur/ filtre aussi loin que possible du compresseur.b. Monter un sécheur d’air.

SYMPTÔME CAUSE(S) POSSIBLE(S) ACTION CORRECTIVE

Chocs lents ou absence de chocs	1. Graissage insuffisant 1. Graisser le moteur pneumatique et le mécanisme de choc.(Voir la section Graissage de ce manuel).
	2. Régulateur de l’outil réglé à une position incorrecte	2. a. Ajustez le régulateur sur l’outil au réglage approprié.b. Le régulateur devrait être tourné de manière à ce que l’indicateur pointe vers le point approprié sur l’outil.
	3. Régulateur sur canalisation ou du compresseur réglé trop bas	3. Régler les régulateurs du système d’alimentation en air.

Chocs rapides, mais pas de desserrage des boulons Usure du mécanisme de choc Remplacer l'outil.

Absence de chocs. Panne du mécanisme de choc. Remplacer l'outil.

Mémento : Gardez votre preuve datée d'achat afin de la garantie ! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Garantie limitée

1. DURÉE: À partir de la date d'achat par l'acheteur original comme suit - Deux (2) ans.
2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld, a Marmon/Berkshire Hathaway Company, 100 Production Drive, Harrison, Ohio, 45030. Visitez www.campbellhausfeld.com.
3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR) : L'acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
4. PRODUITS COUVERTS PAR CETTE GARANTIE: Cet outil pneumatique Campbell Hausfeld.
5. COUVERTURE DE LA PRÉSENTE GARANTIE : Défauts importants de matériaux et de main d'œuvre qui se produisent durant la période de garantie à l'exception de ce qui est noté plus bas.
6. LA PRÉSENTE GARANTIE NE COUVRE PAS:

A. Les garanties implicites, y compris celles de commercialisabilité et D'ADAPTION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES À PARTIR DE LA DATE D'ACHAT INITIALE TELLE QU'INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d'achat. Quelques Provinces (États) n'autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s'appliquer. B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n'autorisent pas l'exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s'appliquer. C. Toute panne résultant d'un accident, d'une utilisation abusive, de la négligence ou d'une utilisation ne respectant pas les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l'utilisation abusive par l'acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l'enlevage ou la modification de n'importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera annulée. D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d'utilisation accompagnant le produit.

1. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparer ou remplacer, au choix du Garant, les produits ou composants défectueux, qui ont connu une défaillance et/ou qui ne sont pas conformes pendant la durée précise de validité de la garantie.
2. RESPONSABILITÉS DE L'ACHETEUR AUX TERMES DE CETTE GARANTIE:

A. Fournir une preuve d'achat datée et un état d'entretien. B. Visitez www.campbellhausfeld.com pour obtenir vos options de service sous garantie. Les frais de transport sont la responsabilité de l'acheteur. C. Utilisation et entretien du produit avec un soin raisonnable, ainsi que le décrit le(s) manuel(s) d'utilisation.

1. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE : La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange.

Cette Garantie Limitée s'applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L'acheteur peut également jouir d'autres droits qui varient d'une Province, d'un État ou d'un Pays à l'autre.

- Adaptateur NPT (F) de 6,4 mm (¼ pol).
