Caractéristiques techniques	Robinet à un seul levier, finition chromée, technologie de cartouche en céramique
Dimensions	Hauteur : XX cm, Longueur : XX cm, Largeur : XX cm
Débit d'eau	Débit standard de XX L/min à 3 bars
Installation	Installation facile avec un montage à une seule perforation
Utilisation	Idéal pour les éviers de cuisine et de salle de bain
Maintenance	Nettoyage facile avec un chiffon doux, remplacement de la cartouche recommandé tous les 5 ans
Sécurité	Conforme aux normes de sécurité en vigueur, protection contre les éclaboussures
Informations générales	Garantie de XX ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - K-408 KOHLER

Comment installer le robinet KOHLER K-408 ?

Pour installer le robinet KOHLER K-408, commencez par couper l'eau, puis retirez l'ancien robinet. Suivez les instructions du manuel d'installation fournies avec le produit pour fixer le robinet à l'évier et connecter les tuyaux d'eau.

Quelle est la pression d'eau recommandée pour le robinet KOHLER K-408 ?

La pression d'eau recommandée pour le robinet KOHLER K-408 est comprise entre 1,0 et 5,5 bars pour un fonctionnement optimal.

Comment nettoyer le robinet KOHLER K-408 ?

Pour nettoyer le robinet KOHLER K-408, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le robinet KOHLER K-408 fuit ?

Si le robinet KOHLER K-408 fuit, vérifiez d'abord les connexions des tuyaux et serrez-les si nécessaire. Si le problème persiste, il peut être nécessaire de remplacer les joints ou les cartouches internes.

Le robinet KOHLER K-408 est-il garanti ?

Oui, le robinet KOHLER K-408 est généralement couvert par une garantie limitée de 5 ans. Veuillez consulter les documents de garantie fournis pour plus de détails.

Comment ajuster la température de l'eau sur le robinet KOHLER K-408 ?

Pour ajuster la température de l'eau sur le robinet KOHLER K-408, tournez le levier de contrôle vers la droite pour l'eau chaude et vers la gauche pour l'eau froide.

Le robinet KOHLER K-408 peut-il être utilisé avec un réducteur de débit ?

Oui, le robinet KOHLER K-408 peut être utilisé avec un réducteur de débit, mais assurez-vous qu'il est compatible pour ne pas compromettre la performance du robinet.

Comment puis-je obtenir des pièces de rechange pour le robinet KOHLER K-408 ?

Les pièces de rechange pour le robinet KOHLER K-408 peuvent être commandées directement auprès de KOHLER ou via des détaillants autorisés. Consultez le site web de KOHLER pour plus d'informations.

MODE D'EMPLOI K-408 KOHLER

Français, page "Français-1"

Guide d'installation Valve à deux/trois voies

Outils et matériels

Tournevis assortis

Clé à molette

Mastic de plombier

Chalumeau à propane

Scie à métaux ou coupe tubes

Soudure

Ruban d'étanchéité

Avant de commencer

ATTENTION: Risqued'endommagementdumatériel. Lorsqu'installée dans une configuration à deux voies, la sortie auxiliaire doit être bouchée afin d'éviter des fuites de la sortie auxiliaire non-utilisée, et le collier gris doit être changé avec le collier d'arrêt à deux voies noir.

ATTENTION: Risqued'endommagementduproduit. La valve de transfert est conçue pour l'utilisation avec des becs non-inverseurs de baignoires Kohler. Ne pas utiliser les inverseurs, becs inverseurs ou dispositifs d'arrêt en aval de la valve transfert.

ATTENTION: Risqued'endommagementduproduit. Ne pas utiliser de lubrifiants à base de pétrole sur les composants en plastique de cette valve.

ATTENTION: Risqued'endommagementduproduit. De la chaleur excessive endommagera les composants internes en plastique. Suivre ces étapes afin d'éviter un endommagement du produit.

IMPORTANT! Ne pas appliquer de chaleur excessive lors du soudage. Diriger la flamme à l'écart du corps en laiton.

Avant de commencer (cont.)

IMPORTANT!N'appliquer de chaleur directe qu'aux connecteurs et extensions.

IMPORTANT! Si l'accès aux connexions de soudure est limité, ou qu'un risque d'application de chaleur excessive au corps en laiton existe, retirer d'abord la cartouche avant de souder. Si la cartouche est retirée, protéger les joints d'étanchéité et joints toriques de la saleté, endommagement, ou non alignement.

IMPORTANT! Une valve principale doit être installée vers le haut de la valve d'inversion pour le contrôle d'arrêt et de la température.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Prévoir un panneau d'accès pour toutes les installations.
□ Lire attentivement tout le manuel d'instructions avant de commencer l'installation; les illustrations ne montrent pas toutes les possibilités de configurations.
□ PourlemodèleK-408: Cette valve peut être installée sur comptoirs avec une épaisseur maximum de 1-7/16"(3,7 cm).
□ PourlemodèleK-409: Cette valve peut être installée sur comptoirs avec une épaisseur maximum de 3-7/16"(8,7 cm).
□ La valve transfert est pré-assemblée avec un collier d'arrêt gris à trois voies pour des connexions à trois voies. Pour convertir la valve pour des configurations à deux voies, suivre les instructions de changement du collier gris au collier noir d'arrêt à deux voies.
□ La valve transfert contient un reniflard intégré.
□ Ne pas installer les unités de douchettes sur la sortie de baignoire.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

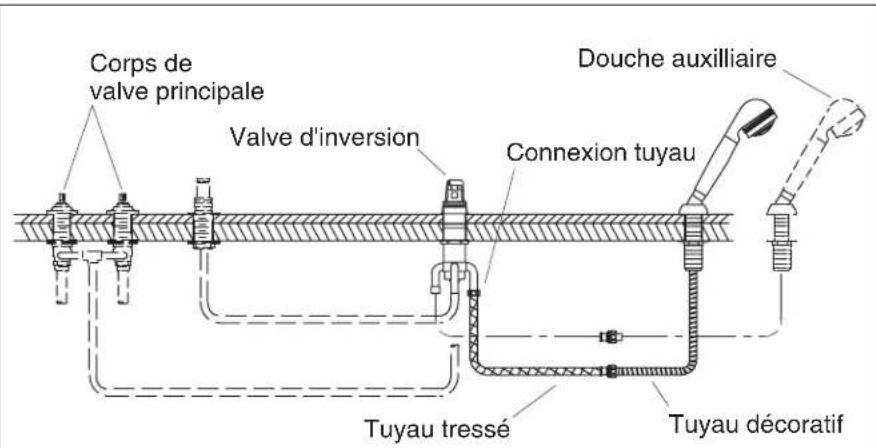

Corps de valve principale Valve d'inversion Douche auxiliaire Connexion tuyau Tuyau tressé Tuyau décoratif

1. Plan des composants

□ Vérifier l'emplacement des composants, et l'orientation de tous les ports.
□ Déterminer l'emplacement et l'orientation de la valve transfert. L'emplacement du bec de baignoire, douchette, et de la douche auxiliaire optionnelle affectera la tuyauterie et les connecteurs requis.
□ Permettre un dégagement des sorties de valve, poignées, du bec de baignoire, et tuyaux de douchette.

2. Préparation

□ Prévoir un panneau d'accès pour toutes les installations.
□ Permettre un accès à la connexion entre la douchette et sa base décorative.
Pour une installation plus facile, ne pas installer la baignoire avant d'avoir tout souder (excepté les alimentations). Puis installer la baignoire et connecter les alimentations.
□ Installer le bec de baignoire selon les instructions. Si possible, ne pas installer la garniture finie jusqu'à ce que toutes les autres installations et constructions soient faites.
☐ Installer les corps de valve principale vers le haut de la valve d'inversion selon les instructions d'installation du corps de valve.
□ Sécuriser légèrement les corps de valve.

Préparation (cont.)

□ Suivre les instructions d'installation de la poignée afin de temporairement assembler les poignées et d'ajuster la hauteur des valves avant de connecter les conduites à la valve transfert ou alimentation.

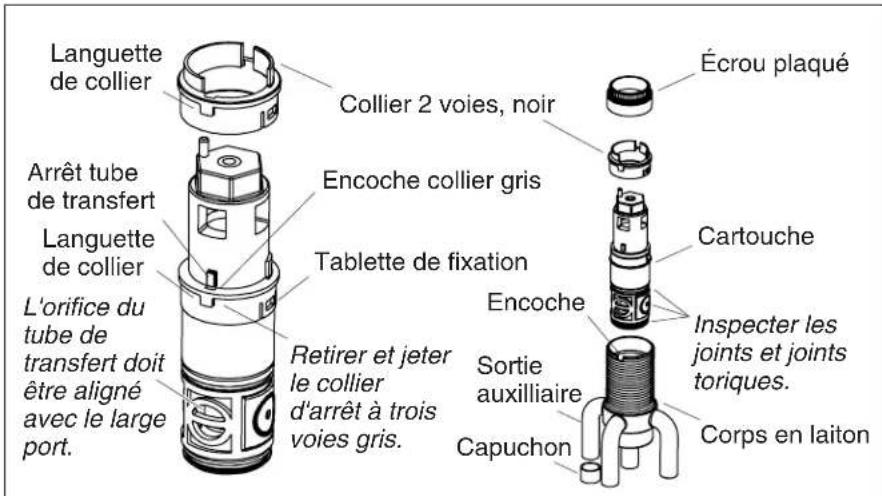

Languette de collier Arrêt tube de transfert Languette de collier L'orifice du tube de transfert doit être aligné avec le large port. Collier 2 voies, noir Encoche collier gris Tablette de fixation Retirer et jeter le collier d'arrêt à trois voies gris. Capuchon Sortie auxiliaire Encoche Écrou plaqué Cartouche Inspector les joints et joints toriques. Corps en laiton

3. Convertir à une valve deux voies

ATTENTION: Risqued'endommagementdumatériel. Pour uneconfiguration à deux voies uniquement: la sortie auxiliaire doit être bouchée pour éviter de possibles fuites de la sortie auxiliaire non-utilisée, et le collier gris doit être changé par le collier d'arrêt noir à deux voies.

REMARQUE: La valve est pré-assemblée pour utilisation en tant que valve à trois voies.

□ Retirer l'écrou plaqué.
□ Retirer délicatement la cartouche du corps en laiton.

REMARQUE: Utiliser de la précaution afin d'éviter que les joints de la cartouche et les joints toriques ne tombent, deviennent sales ou endommagés.

□ Aligner l'arrêt du tube de transfert avec l'encoche du collier gris.
□ Utiliser un tournevis à lame plate pour déloger délicatement les deux languettes de fixation du tube de transfert.
□ Retirer et jeter le collier d'arrêt à trois voies gris.
□ Vérifier que l'orifice dans les lignes du tube de transfert s'aligne avec le port large dans la cartouche.
□ Aligner le collier noir du tube de transfert de manière à ce que la butée du collier s'aligne sur le port large de la cartouche.
□ Mettre le collier en place de manière à ce que les deux languettes de fixation soient complètement engagées.

Convertir à une valve deux voies (cont.)

□ Inspecter les joints d'étanchéité et les joints toriques de tout dommage et vérifier le bon ajustement. Faire les ajustements si nécessaires.
□ Placer délicatement la cartouche dans le corps en laiton de manière à ce que la languette du collier s'ajuste complètement dans l'encoche du corps en laiton.
□ Visser l'écrou plaqué sur le corps en laiton et serrer à la main.

Renfort de plâtre Cartouche Écrou plaqué Corps en laiton Collier (avec bride vers le haut) Écrou de fixation Port de sortie de douche auxiliaire Capuchon Port de sortie baignoire Rondelle Port de sortie de douchette Port d'alimentation d'entrée d'eau mixte

4. Installer la valve transfert

ATTENTION: Risqued'endommagementduproduit. De la chaleur excessive endommagera les composants internes en plastique.

IMPORTANT! Ne pas appliquer de chaleur excessive lors du soudage. Diriger la flamme à l'écart du corps en laiton.

IMPORTANT!N'appliquer de chaleur directe qu'aux connecteurs et extensions.

IMPORTANT! Si l'accès aux connexions de soudure est limité, ou que tout autre risque d'application de chaleur excessive au corps en laiton existe, retirer d'abord la cartouche avant de souder. Si la cartouche est retirée, protéger les joints d'étanchéité et joints toriques de la saleté, d'endommagement, ou de non alignement.

□ PourlemodèleK-408: Cette valve peut être installée sur comptoirs avec une épaisseur maximum de 1-7/16"(3,7 cm).
□ PourlemodèleK-409: Cette valve peut être installée sur comptoirs avec une épaisseur maximum de 3-7/16"(8,7 cm).
□ Danslecasd'installationsuruncomptoirfini:A l'emplacement d'installation de la valve transfert, percer un trou de 2"(5 cm).

IMPORTANT! Si la valve transfert doit être utilisée dans une configuration à deux voies, souder un capuchon sur la sortie auxiliaire.

□ Souder les connecteurs et extensions d'entrée et de sortie.

Installer la valve transfert (cont.)

□ Retirer le renfort en plâtre et l'écrou plaqué de la valve. Ne pas retirer la cartouche.
□ Retirer le collier du corps en laiton.
□ Visser l'écrou de montage sur le corps en laiton.
□ Glisser la rondelle sur le corps en laiton jusqu'à ce qu'il soit à égalité contre l'écrou de montage.
□ Glisser la valve vers le haut à travers le comptoir/rebord et visser le collier sur le corps en laiton avec la bride vers le haut.
□ Serrer à la main l'écrou plaqué sur le corps en laiton.
□ Réinstaller le renfort en plâtre.
□ Positionner le collier pour créer un espace de 1/8"(3 mm) à 9/16"(1,4 cm) entre le comptoir fini et la base du renfort en plâtre.
□ Bien serrer l'écrou de montage jusqu'à ce qu'il soit à égalité avec le comptoir fini.
□ Fixer à sec toute la tuyauterie et les connecteurs.
□ Souder la tuyauterie et les connecteurs restants.

5. Installer la douchette

□ Installer le guide du tuyau et la douchette suivant les instructions emballées avec le produit.

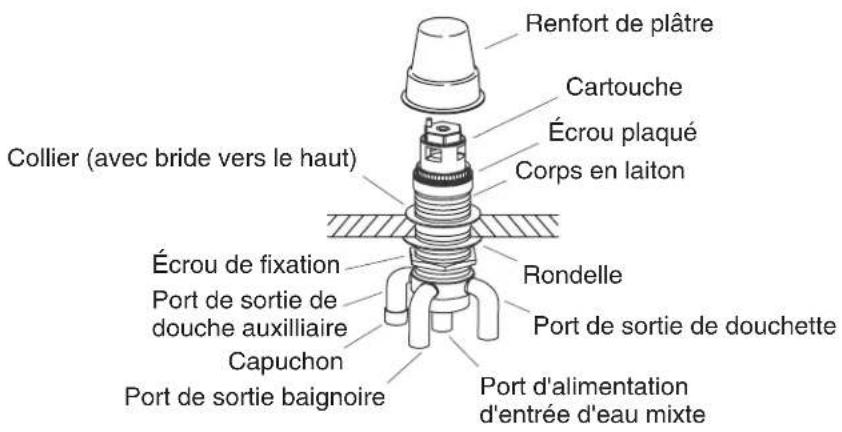

Renfort de plâtre Cartouche Écrou plaqué Corps en laiton Collier (avec bride vers le haut) Écrou de fixation Port de sortie de douche auxiliaire Capuchon Port de sortie baignoire Rondelle Port de sortie de douchette Port d'alimentation d'entrée d'eau mixte

6. Compléter l'installation de la valve

□ Retirer le renfort en plâtre.
□ Ouvrir l'alimentation d'eau principale.
□ Confirmer la bonne opération de la valve transfert et les raccords associés.
□ Inspecter avec précaution toute l'installation pour toute fuite et pour une bonne opération. Ajustage selon le besoin.
□ Serrer à la main l'écrou plaqué sur le corps en laiton.

REMARQUE: Si la garniture n'est pas installée immédiatement, réinstaller le renfort en plâtre.

□ Installer la garniture suivant les instructions emballées avec celle-ci.

7. Vérification de l'installation

□ Compléter l'installation de la valve, garniture de la valve et tout autre composant selon les instructions emballées avec le produit.
□ S'assurer que toutes les connexions sont bien serrées.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Réparer au besoin.

Vérification de l'installation (cont.)

☐ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec (si installé) pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Confirmer la bonne opération de l'inverseur.
□ Fermer puis ouvrir les valves d'eau froide et d'eau chaude. Vérifier que le débit d'eau soit re-dévié vers le bec et que la douchette soit fermée.
□ Tourner les valves en position fermée.
