Caractéristiques techniques	Robinet à une poignée, finition chromée, design Mickey Mouse.
Dimensions	Hauteur : 15 cm, Largeur : 10 cm, Profondeur : 20 cm.
Débit d'eau	Débit standard de 5,7 L/min à 3 bars.
Matériaux	Corps en laiton, cartouche en céramique.
Installation	Installation facile sur évier avec un seul trou.
Utilisation	Idéal pour les cuisines, utilisation quotidienne pour le lavage.
Maintenance	Nettoyage régulier avec un chiffon doux, vérification des joints tous les 6 mois.
Sécurité	Conforme aux normes de sécurité en vigueur, sans plomb.
Garantie	Garantie de 1 an contre les défauts de fabrication.
Informations générales	Produit conçu pour les enfants, design ludique et fonctionnel.

FOIRE AUX QUESTIONS - Mickey's K-16111 KOHLER

Comment puis-je installer le robinet KOHLER Mickey's K-16111 ?

Pour installer le robinet, assurez-vous d'avoir les outils nécessaires. Suivez les instructions fournies dans le manuel d'installation, généralement inclus avec le produit. Assurez-vous de couper l'eau avant de commencer.

Que faire si le robinet fuit ?

Si vous remarquez une fuite, vérifiez d'abord les joints et les boulons pour vous assurer qu'ils sont bien serrés. Si le problème persiste, il peut être nécessaire de remplacer le joint d'étanchéité ou de contacter un professionnel.

Comment nettoyer mon robinet KOHLER Mickey's K-16111 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Quelle est la garantie du robinet KOHLER Mickey's K-16111 ?

Le robinet KOHLER Mickey's K-16111 est généralement couvert par une garantie limitée à vie. Vérifiez les détails spécifiques sur le site de KOHLER ou dans le manuel.

Le robinet peut-il être utilisé avec un chauffe-eau instantané ?

Oui, le robinet KOHLER Mickey's K-16111 peut être utilisé avec un chauffe-eau instantané, mais assurez-vous que les spécifications de température et de pression sont respectées.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, tournez le levier de contrôle sur le robinet. Assurez-vous que l'eau chaude et l'eau froide sont correctement connectées.

Quels types de raccords sont nécessaires pour le KOHLER Mickey's K-16111 ?

Le robinet KOHLER Mickey's K-16111 nécessite des raccords standards. Vérifiez les dimensions dans le manuel pour vous assurer de la compatibilité avec votre installation.

Puis-je utiliser le robinet en extérieur ?

Le robinet KOHLER Mickey's K-16111 est conçu pour une utilisation en intérieur. Son utilisation en extérieur peut endommager le produit et annuler la garantie.

MODE D'EMPLOI Mickey's K-16111 KOHLER

Français, page "Français-1"

Guide d'installation Robinet d'évier de cuisine

Outils et matériels

Clé à molette

Mastic de plombier

Plus:

- Tubes ou tuyaux d'alimentation d'eau

Coupe-tubes

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

Bec Vaporisateur Porte-vaporisateur Appliquer du mastic de plomberie. Évier Rondelle Écrou du manche Flexible de vaporisateur Base du bec Manche Trou de fixation Écrou du porte-vaporisateur T de manche

1. Installer le bec

IMPORTANT! L'épaisseur maximum de l'évier ou du comptoir est de 1" (2,5 cm) pour cette installation.

REMARQUE: Le style de douchette pourrait varier. Les instructions d'installation s'appliquent tout de même.

□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la base du bec selon les instructions du fabricant du mastic.
□ Visser l'écrou du manche et la rondelle à la base du manche jusqu'à ce que l'écrou touche le sommet du T du manche.
□ Insérer le manche de la base de l'évier.
□ Visser le manche à la base du bec entre 16 et 19 tours de manière à ce qu'il soit bien serré à la main.
□ Desserrer le manche de 1/8 de tour.

IMPORTANT! Nepasdesserrer le manche de plus de 1/2 tour. Le bec pourrait ne pas faire étanchéité et résulter en une fuite.

□ Serrer l'écrou du manche et la rondelle pour sécuriser le manche sur l'évier.

2. Installer le vaporisateur

□ Glisser le joint, si fourni, sur le support du vaporisateur. Si un joint n'est pas fourni, appliquer du mastic de plombier en-dessous du support du vaporisateur.

Installer le vaporisateur (cont.)

□ Glisser le support du vaporisateur à travers l'orifice de montage d'en-dessus.
□ Sécuriser à la main l'écrou du support du vaporisateur d'en-dessous de l'évier.
□ Si possible, retirer tout excès de mastic de plombier.
□ Insérer le flexible du vaporisateur dans son support.
□ Raccorder le tuyau du vaporisateur au T du manche.
□ Serrer à clé l'écrou du support du vaporisateur.

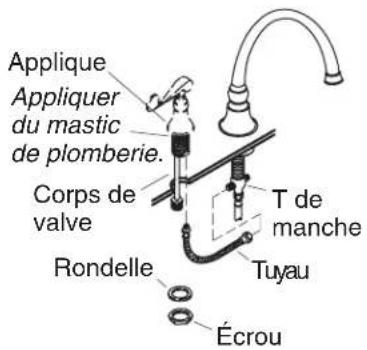

Applique Appliquer du mastic de plomberie. Corps de valve T de manche Rondelle Tuyau Écrou

3. Installer le corps de la valve

□ Appliquer du mastic de plombier ou un joint semblable sous les appliques selon les instructions du fabricant du mastic.
□ Visser les tuyaux aux sorties du corps de valve et serrer à clé. Ne pas trop serrer.
□ Insérer les corps des valves dans les orifices de fixation du dessus de l'évier. S'assurer que le corps de valve d'eau chaude soit installé dans l'orifice gauche, et que celui d'eau froide le soit dans l'orifice droit.
□ Installer une rondelle et un écrou à la base des corps de valve.
□ Aligner les corps de valve de manière à orienter la tuyauterie en cuivre vers l'extérieur.
□ Serrer les écrous à la clé.
□ Retirer tout excédent de mastic de plombier.
□ Raccorder et serrer les flexibles à clé au T du manche. Ne pas trop serrer.

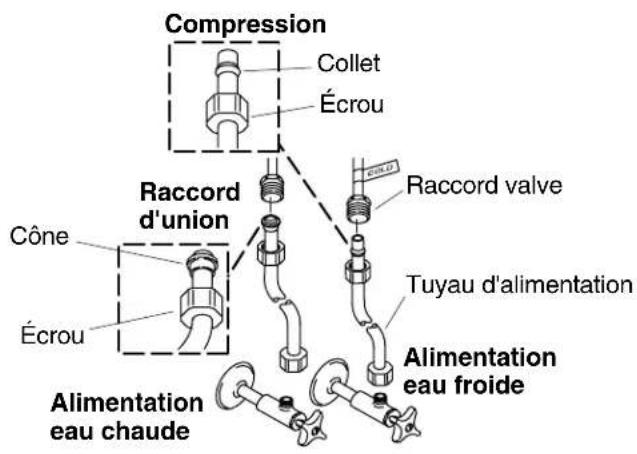

Compression Collet Écrou Raccord d'union Cône Écrou Raccord valve Tuyau d'alimentation Alimentation eau chaude Alimentation eau froide

4. Installer les alimentations

REMARQUE: Installer l'évier à cet instant, s'il ne l'est pas déjà. S'assurer de suivre les instructions emballées avec l'évier.

Pour raccords avec joints coniques:

□ Déterminer la longueur adéquate nécessaire pour les tubes d'alimentation (non inclus).
□ Découper les tubes d'alimentation avec un coupe-tubes.
□ Retirer toutes ébarbures ou rebords tranchants.
□ Glisser un écrou et un collet sur chaque tube d'alimentation.
□ Bien serrer les écrous.
□ Insérer délicatement un tube d'alimentation dans chaque sortie d'alimentation d'eau.
□ Aligner chaque collet avec la sortie d'alimentation d'eau.
□ Si la connexion est une connexiond'union, aligner et centrer le cône sur chaque raccords de valve et serrer l'écrou à la main.
□ Si c'est une connexiondecompression, aligner et centrer un collet sur chaque raccord de valve et serrer les écrous à la main.
□ Serrer tous les écrous à clé. Ne pas trop serrer.

Pour des connexions de tuyaux (non-illustrés):

□ Attacher une extrémité d'un tuyau (non fourni) à la valve d'eau chaude et une autre à l'alimentation d'eau chaude.

Installer les alimentations (cont.)

□ Attacher une extrémité d'un tuyau (non fourni) à la valve d'eau froide et une autre à l'alimentation d'eau froide.
□ Serrer délicatement toutes les connexions.

Rondelle Corps de l'aérateur Insertion aérateur

5. Vérification de l'installation

□ S'assurer de fermer les deux poignées de robinet. Le chaud est à droite et le froid est vers la gauche.
□ Ouvrir les alimentations d'eau chaude et froide.
□ Vérifier s'il y a des fuites.
□ Retirer le corps de l'aérateur, l'insertion, et la rondelle du bec en le tournant vers la gauche.
□ Ouvrir les poignées des robinets d'eau chaude et froide.
□ Faire couler l'eau pendant environ une minute pour chasser tout débris.
□ Ouvrir les poignées des robinets d'eau chaude et froide.
□ Placer l'insertion de l'aérateur puis la rondelle dans le corps de l'aérateur.
- Réinstaller l'aérateur en le pivotant vers la droite jusqu'au serrage.
□ Vérifier s'il y a des fuites.
