Forté K-10272 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kohler
Modèle	Forté K-10272
Type de produit	Robinet de lavabo
Matériau du corps	Laiton chromé
Type de poignée	À levier
Nombre de poignées	2 (eau chaude et eau froide)
Configuration de montage	Montage sur trou central avec bec et poignées séparées
Drain inclus	Oui, avec tige de levage
Alimentation en eau	Flexibles tressés 1/2" (non fournis)
Pression d'eau recommandée	20 à 80 psi (1,4 à 5,5 bar)
Température d'eau max.	80°C (176°F)
Type de cartouche	Cartouche céramique (standard)
Installation	Professionnelle recommandée
Entretien	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter les produits abrasifs
Sécurité	Couper l'alimentation en eau avant toute intervention; respecter les codes de plomberie locaux
Pièces détachées disponibles	Bec, poignées, valves, flexibles, drain, cartouche
Réparabilité	Réparable, pièces de rechange disponibles auprès de Kohler
Garantie	Garantie limitée à vie (selon conditions Kohler)
Poids estimé	Environ 2 kg
Couleur finition	Chrome (standard)
Compatibilité lavabo	Lavabos standard avec trou central et trous de poignées

FOIRE AUX QUESTIONS - Forté K-10272 KOHLER

Comment installer le robinet Forté K-10272 ?

Suivez les étapes de la notice : 1) Installez le bec avec du mastic d'étanchéité. 2) Installez les valves de poignée avec des joints. 3) Raccordez les flexibles au T d'alimentation. 4) Montez le drain. 5) Connectez les alimentations en eau. 6) Vérifiez les fuites.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de : tournevis assortis, clé à molette, pâte d'étanchéité pour tuyaux au Téflon, mastic de plomberie et ruban d'étanchéité pour filetage.

Comment fixer le bec ?

Appliquez du mastic d'étanchéité sous le bec ou l'anneau de mastic. Insérez le bec dans l'orifice central du lavabo. Glissez la rondelle métallique et l'écrou sur la tige du bec, puis serrez avec une clé sans trop serrer.

Comment installer les valves des poignées ?

Appliquez du mastic sous les appliques, insérez les corps de valves dans les trous, installez une rondelle et un écrou sous chaque corps. Pivotez chaque corps pour orienter la tuyauterie en cuivre vers l'extérieur, puis serrez les contre-écrous.

Comment raccorder les flexibles d'alimentation ?

Vissez un flexible sur chaque poignée de valve. Raccordez les flexibles au T d'alimentation sans utiliser de mastic pour filetage. Bouclez les flexibles pour éviter le tortillement, puis serrez à la clé.

Comment installer le drain ?

Retirez le capuchon plastique et l'arrêt. Glissez le joint sur l'écrou du corps, insérez le corps du drain par en dessous, vissez la bride sur le dessus. Serrez l'écrou du corps jusqu'à compression du joint. Fixez la tige de levage selon les instructions.

Comment ajuster la tige de levage du drain ?

Poussez la tige vers le bas pour ouvrir le drain. Ajustez l'arrêt pour qu'il s'élève d'environ 1 cm en position ouverte en tournant le boulon d'arrêt. Serrez l'écrou de la tige et alignez le raccord avec la tige de levage du robinet.

Que faire en cas de fuite après installation ?

Vérifiez que tous les raccords sont bien serrés. Inspectez les joints toriques et les rondelles. Si la fuite persiste, coupez l'eau, démontez la zone concernée et remplacez les joints usés.

Comment nettoyer le robinet ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Rincez à l'eau claire. N'utilisez pas de produits abrasifs, d'ammoniaque ou d'eau de Javel. Séchez avec un chiffon microfibre.

Où trouver des pièces de rechange pour le Forté K-10272 ?

Contactez le service client Kohler ou consultez le site officiel. Les pièces disponibles incluent : bec, poignées, cartouche, flexibles, drain et joints. Utilisez le modèle exact K-10272 pour la commande.

MODE D'EMPLOI Forté K-10272 KOHLER

Français, page "Français-1"

Outils et matériels

Tournevis assortis

Clé à molette

Pâte d'étanchéité pour tuyaux au Téflon

Mastic de plomberie

Ruban d'étanchéité pour filetage

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper l'alimentation d'eau principale. □ Vérifier avec soin si les tubes d'évacuation ou d'alimentation d'eau sont endommagés. □ Replacer les tubes d'alimentation ou d'évacuation si nécessaire. □ Pour les nouvelles installations, installer le robinet avant d'installer le lavabo. □ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

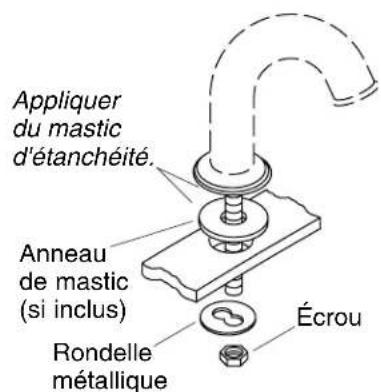

1. Installation du bec

□ Appliquer du mastic d'étanchéité ou un produit semblable en dessous du bec ou de l'anneau de mastic (si fourni) selon les instructions du fabricant du mastic. □ Localiser l'orifice central et insérer le bec.

REMARQUE: Pour un lavabo à paroi mince (tel qu'en acier inoxydable), glisser la rondelle et l'écrou sur la tige du bec. Bien serrer l'écrou avec une clé. Ne pas trop serrer.

Glisser la rondelle métallique et l'écrou sur la tige du bec. Placer la rondelle métallique de manière à aligner le deuxième trou avec l'orifice prévu pour la tige de levage du drain à l'arrière du bec. Bien serrer l'écrou avec une clé. Ne pas trop serrer. Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

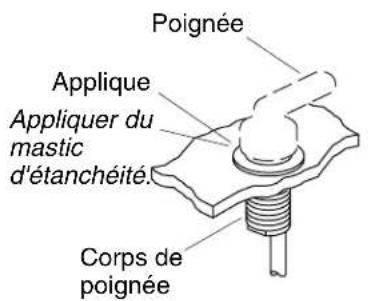

2. Installation de la valve de poignée

REMARQUE : Le corps de la valve marquée "COLD" (avec une lettre bleue appliquée au tube) devrait être installé à droite du robinet.

□ Appliquer du mastic de plombier ou un joint semblable sous les appliques selon les instructions du fabricant du mastic. □ Insérer les corps de valves dans les trous de fixation respectifs. □ Installer une rondelle et un écrou sous chaque corps de valve. □ Pivoter chaque corps de valve jusqu'à ce que la tuyauterie en cuivre soit face à l'extérieur du lavabo. □ Tout en maintenant les corps de valves en place, bien serrer les contre-écrous avec une clé. Ne pas trop serrer. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

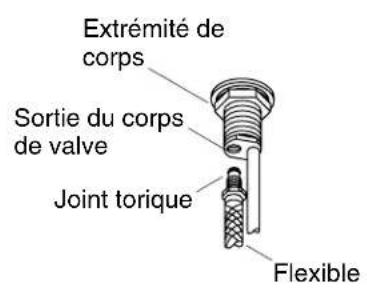

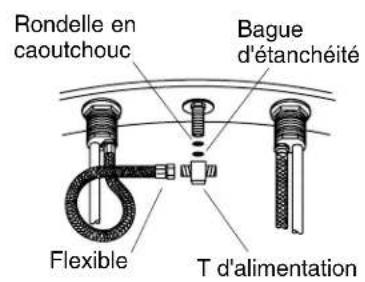

3. Installation du tube d'alimentation et du flexible

□ Introduire la bague d'étanchéité en plastique et la rondelle en caoutchouc dans le T d'alimentation. □ Visser à la main le T d'alimentation sur la tige du bec. S'assurer que les bras du T d'alimentation soient alignés pour faire face aux côtés gauche et droit du lavabo. □ Visser un tuyau flexible sur chaque poignée de valve. Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer. ☐ Raccorder les tuyaux flexibles au T d'alimentation. Ne pas utiliser de mastic pour filetage. Pour éviter le tortillement des tuyaux, boucler ceux-ci. □ Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.

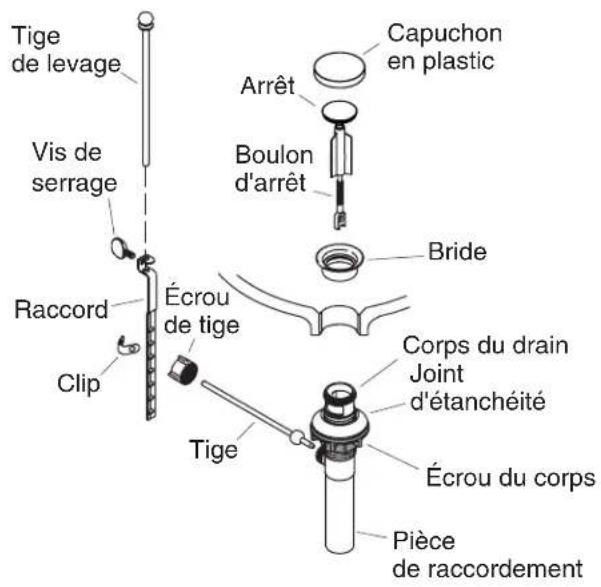

4. Installer le drain

Retirer le capuchon en plastique de l'ensemble du drain. Retirer l'arrêt de la bride. Retirer la bride du corps du drain. Visser l'écrou du corps dans celui du drain. Glisser le joint à l'écrou du corps. D'en-dessous du lavabo, insérer le corps du drain à travers l'orifice du drain. Appliquer du mastic de plombier au-dessous de la bride. Visser la bride au-dessus du corps du drain. Visser l'écrou du corps dans le corps du drain jusqu'à ce que le joint soit compressé contre le côté inférieur du lavabo. Nettoyer tout excès de mastic de plombier autour de la bride. Retirer l'écrou de la tige du corps du drain. Retirer le clip de la tige.

Installer le drain (cont.)

□ Insérer l'extrémité courte de la tige dans le trou d'étanchéité et sous l'arrêt. Sécuriser légèrement en place avec l'écrou de la tige. □ Pousser la tige vers le bas pour ouvrir le drain. □ Insérer l'arrêt dans l'ensemble du drain. ☐ Retirer et ajuster l'arrêt de manière à ce qu'il s'élève d'environ 3/8"(1 cm) en position d'ouverture. Pour ajuster, maintenir le boulon d'arrêt et tourner l'arrêt vers la gauche pour élever et vers la droite pour baisser. □ Ré-installer l'arrêt. □ Pour des installations Anti-Vandalisme: Retirer l'écrou de la tige. Alors que l'arrêt est en place, insérer l'extrémité de la tige à travers l'orifice du boulon d'arrêt. Sécuriser la tige avec l'écrou de celle-ci. □ Pour toutes les autres installations: Serrer l'écrou de la tige pour sécuriser cette dernière. - Identifier le meilleur trou dans le raccord pour permettre une opération complète de la tige et de la tige de levage. - Aligner le trou du raccord avec la tige et glisser le clip et le raccord sur la tige avec la vis de serrage orientée vers l'arrière du lavabo. □ Pour déplacer le raccord vers la position appropriée, comprimer le clip et le glisser sur la tige. - Aligner le raccord avec la tige de levage du robinet et presser la tige de levage à travers le trou dans le raccord. Si nécessaire, desserrer la vis de serrage sur le raccord. □ Vérifier que la poignée de la tige de levage repose sur l'applique lorsque le drain est en position d'ouverture complète. □ Serrer la vis de serrage pour sécuriser la position de la tige de levage.

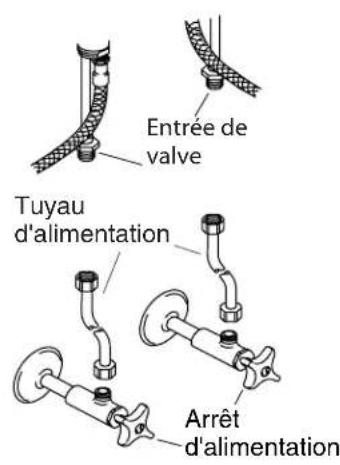

5. Connexions d'alimentation

□ Installer le lavabo selon les instructions qui l'accompagnent. - Connecter les tuyaux d'alimentation aux entrées de poignée de valve et aux arrêts d'alimentation. Gauche est chaud et droite est froid. □ Serrer toutes les connexions.

6. Vérification de l'installation

☐ Installer la pièce de raccordement et le siphon en P (selon le besoin). □ S'assurer que tous les raccords soient bien serrés. □ Retirer l'aérateur en le tournant vers la gauche. □ Ouvrir le drain. □ Ouvrir l'alimentation d'eau principale et vérifier s'il y a des fuites. Ajuster au besoin. ☐ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites. Fermer le robinet. □ Retirer tout débris de l'aérateur puis réinstaller.
