MANUAL DE USUARIO Forté K-10272 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1002628-2-P

THE BOLD LOOK OF KOHLER®

Griferías para lavabo de orificios separados

Herramientas y materiales

Juego de destornilladores

Llave ajustable

Sellador de teflón de alta resistencia para tuberías

Masilla de plomería

Cinta selladora

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente los tubos de suministro y de desagüe para asegurarse que no estén dañados.
□ Reemplace los tubos de desagüe o suministro de ser necesario.
□ En instalaciones nuevas, instale la grifería antes de instalar el lavabo.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

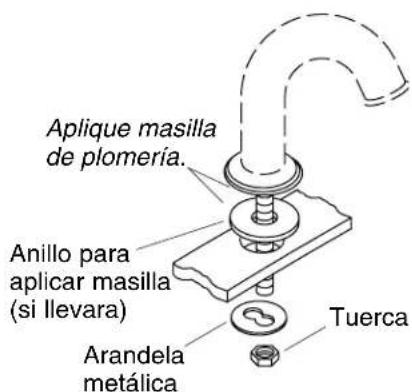

Aplique masilla de plomería. Anillo para aplicar masilla (si llevara) Tuerca Arandela metálica

1. Instalación del surtidor

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del surtidor o del anillo para masilla (de estar incluida) según las instrucciones del fabricante del sellador.
□ Ubique el orificio central e inserte el surtidor.

NOTA: Si las paredes del lavabo son delgadas (de acero inoxidable), deslice la arandela y la tuerca por el vástago del surtidor. Apriete bien la tuerca con una llave. No apriete demasiado.

□ Deslice la arandela de metal y la tuerca en el vástago del surtidor.
Coloque la arandela de metal de manera que el orificio más pequeño esté alineado con el orificio del tirador de desagüe situado detrás del surtidor.
□ Apriete bien la tuerca con una llave. No apriete demasiado.
□ Limpie el exceso de masilla de plomería o sellador.

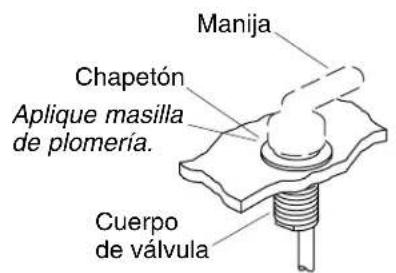

Manija Chapetón Aplique masilla de plomería. Cuerpo de válvula

Arandela Tuerca Tubo de cobre

2. Instalación de la válvula de la manija

NOTA: El cuerpo de válvula para agua fría identificado "COLD" (letras azules en cinta adherida al tubo), se debe instalar a la derecha de la grifería.

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de los chapetones, según las instrucciones del fabricante.
- Inserte los cuerpos de válvula en los orificios de fijación correspondientes.
□ Instale una arandela y una tuerca en la parte inferior de cada cuerpo de válvula.
□ Gire cada cuerpo de válvula hasta que el tubo de cobre quede hacia el exterior del lavabo.
□ Sujete los cuerpos de válvula y al mismo tiempo, apriete las contratuercas con una llave. No apriete demasiado.
□ Limpie el exceso de masilla de plomería o sellador.

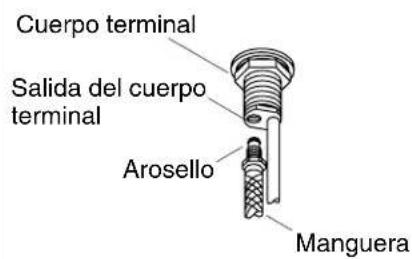

Cuerpo terminal Salida del cuerpo terminal Arosello Manguera

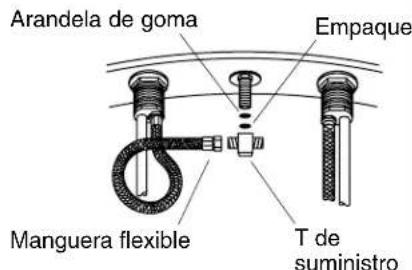

Arandela de goma Empaque Manguera flexible T de suministro

3. Instalación de la T de suministro y la manguera

• Inserte el empaque de plástico y la arandela de goma en la T de suministro.
  □ Enrosque la T de suministro en el vástago del surtidor con la mano hasta que esté apretada. Asegúrese de que los brazos de la T de suministro estén orientados a la derecha e izquierda del lavabo.
  □ Enrosque una manguera flexible en la salida de cada válvula de manija. Apriete bien la manguera con una llave. No apriete demasiado.
  □ Conecte las mangueras flexibles a la T de suministro. No utilice cinta selladora de roscas. Enrolle las mangueras para evitar acodaduras.
  □ Apriete bien la manguera con una llave. No apriete demasiado.

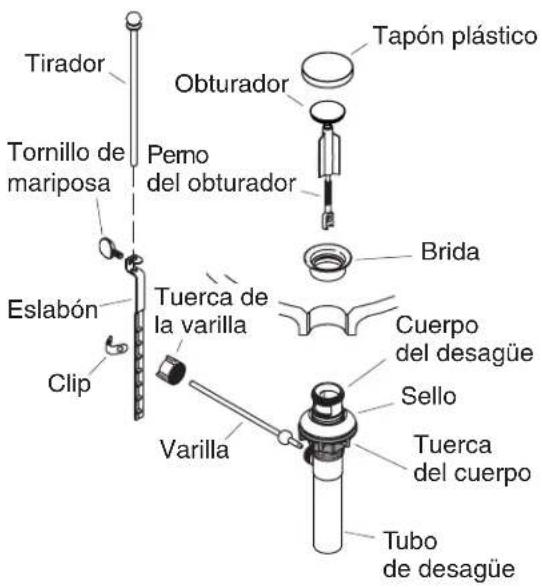

Tirador Tornillo de mariposa Eslabón Clip Pemo del obturador Tuerca de la varilla Varilla Tupón plástico Obturador Brida Cuerpo del desagüe Sello Tuerca del cuerpo Tubo de desagüe

4. Instale el desagüe

□ Retire el tapón plástico del montaje del desagüe.
□ Retire el obturador de la brida.
□ Retire la brida del cuerpo del desagüe.
□ Enrosque la tuerca del cuerpo en el cuerpo del desagüe.
□ Deslice el sello hasta la tuerca del cuerpo.
Por debajo del lavabo, inserte el cuerpo de desagüe en el orificio de desagüe.
□ Aplique masilla de plomería al dorso de la brida.
□ Enrosque la brida en la parte superior del cuerpo del desagüe.
□ Enrosque la tuerca del cuerpo subiéndola por el cuerpo del desagüe hasta que el sello quede comprimido contra la parte inferior del lavabo.
□ Limpie el exceso de masilla de alrededor de la brida.
□ Retire la tuerca de la varilla del cuerpo del desagüe.
□ Retire el clip de la varilla.

Instale el desagüe (cont.)

• Inserte el extremo corto de la varilla en el orificio del sello y por debajo del obturador. Asegure sin apretar con la tuerca de la varilla.
  □ Presione la varilla hacia abajo para abrir el desagüe.
  □ Inserte el obturador en el montaje del desagüe.
  Retire y ajuste el obturador de manera que se levante aproximadamente 3/8"(1 cm) al abrirse. Para ajustar, sostenga el perno del obturador y gire el obturador a la izquierda para elevarlo, o a l a d e r echa para bajarlo.
  □ Vuelva a instalar el obturador.
  Parainstalacionesresistentesalvandalismo:Retire la tuerca de la varilla. Estando el obturador en su lugar, inserte el extremo de la varilla en el orificio del perno del obturador. Fije la varilla con la tuerca de la varilla.
• Paratodaslasdemásinstalaciones: Apriete la tuerca de la varilla para fijar la varilla.
  □ Identifique el orificio en el eslabón que mejor facilite el funcionamiento de la varilla y del tirador.
  □ Alinee el orificio del eslabón con la varilla, y deslice el clip y el eslabón en la varilla con el tornillo de mariposa orientado hacia la parte posterior del lavabo.
  □ Para mover el eslabón a la posición correcta, apriete el clip y deslícelo a lo largo de la varilla.
  □ Alinee el eslabón con el tirador y empújelo a través del orificio en el eslabón. Si es necesario, afloje el tornillo de mariposa en el eslabón.
  □ Verifique que la perilla del tirador descanse en el chapetón cuando el desagüe esté en la posición completamente abierta.
  □ Apriete el tornillo de mariposa para fijar la posición del tirador.

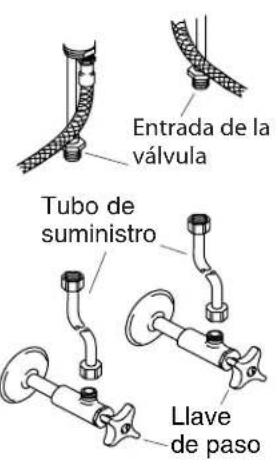

Entrada de la válvula Tubo de suministro Llave de paso

5. Conexiones de suministro

□ Instale el lavabo siguiendo las instrucciones del fabricante.
□ Conecte los tubos de suministro a las entradas de las válvulas de las manijas y a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.

Surtidor Aireador

6. Verificación de la instalación

□ Conecte el tubo de desagüe y el trampa en P (según sea necesario).
□ Asegúrese de que todas las conexiones estén apretadas.
□ Quite el aireador girándolo hacia la izquierda.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas. Ajuste de ser necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua corra por el surtidor durante un minuto para eliminar las partículas. Verifique que no haya fugas. Cierre la grifería.
□ Limpie las partículas que haya en el aireador y vuelva a instalarlo.
