MANUAL DE USUARIO Sentinel K-7510 KOHLER
Los números de productos seguidos de
M corresponden a México (Ej. K-12345M)
Español, página" Español-1"
105218-2-AB
THE BOLD LOOK OF KOHLER®
Guía de instalación Griferías monomando y de cierre automático
Herramientas y materiales
Llave ajustable
Destornillador
plano
Destornillador de
punta de cruz (Phillips)
Masilla de
plomería
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.


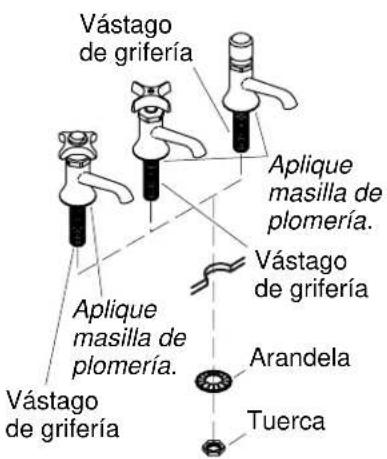

Vástago de grifería Aplique masilla de plomería. Vástago de grifería Aplique masilla de plomería. Vástago de grifería Aplique masilla de plomería. Arandela Tuerca1. Instalación de la grifería
□ Al emplear griferías para el agua fría y caliente, el agua caliente (H) está a la izquierda y el agua fría (C) está a la derecha.
□ Aplique masilla de plomería u otro sellador en la parte inferior de la grifería, según las instrucciones del fabricante. Luego, colóquela a través del orificio.
□ Alinee el surtidor en el área de la pileta.
□ Desde la parte inferior, deslice la arandela en el vástago de la grifería y fije la tuerca.

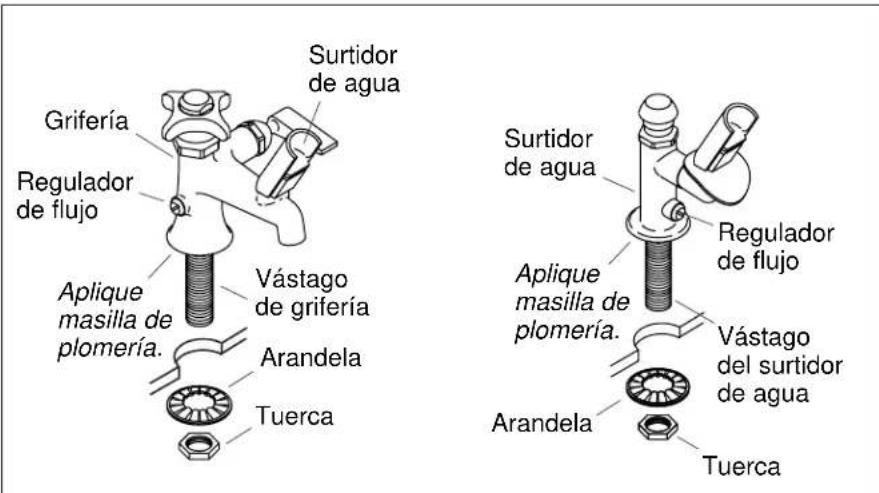

2. Instale el surtidor de agua
NOTA: Ambos modelos son para el agua fría solamente. El regulador de flujo en cualquiera de los modelos controla el flujo de agua a través del surtidor.
Para los modelos K-7520 y K-7524
□ Aplique masilla de plomería u otro sellador en la parte inferior de la grifería o surtidor, según las instrucciones del fabricante. Luego, coloque la grifería a través del orificio.
□ Alinee la grifería o el surtidor en el área de la pileta.
Por la parte inferior, deslice la arandela en el vástago de la grifería o surtidor y apriete bien la tuerca.


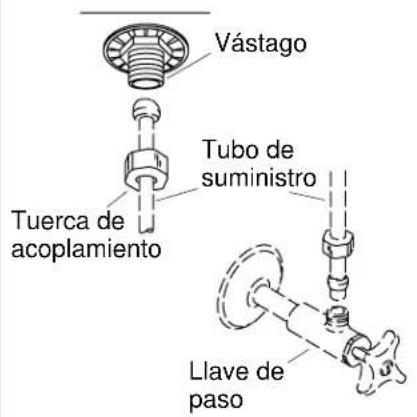

Vástago Tuerca de acoplamiento Tubo de suministro Llave de paso
3. Conexiones de suministro
□ Junta esmerilada: deslice la tuerca de acoplamiento por el tubo de suministro.
Coloque con cuidado el extremo redondeado del tubo de suministro alineado con la entrada de la grifería o vástago del surtidor y la llave de paso.
□ Apriete todas las tuercas.
4. Verificación de la instalación
□ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
□ Abra las manijas del agua fría y caliente, y deje correr el agua durante un minuto aproximadamente para eliminar los residuos.
□ Cierre las manijas de la grifería.
105218-2-AB
105218-2-AB
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
