Guía de Instalación Grifería de lavabo con orificios a 4"

Herramientas y materiales

Masilla de plomería

Cinta selladora de roscas

Destornillador

Pinzas

Llave para tubo

Llave ajustable

Sellador de tuberías

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Tome unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente las tuberías de alimentación y de desagüe para ver si están dañadas.
□ Para las instalaciones nuevas, monte la grifería y el desagüe en el lavabo antes de instalar el lavabo.
□ Si el agua donde vive contiene un alto nivel de partículas, instale un filtro de agua de 20 micrones en la tubería de suministro.

Antes de comenzar (cont.)

☐ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

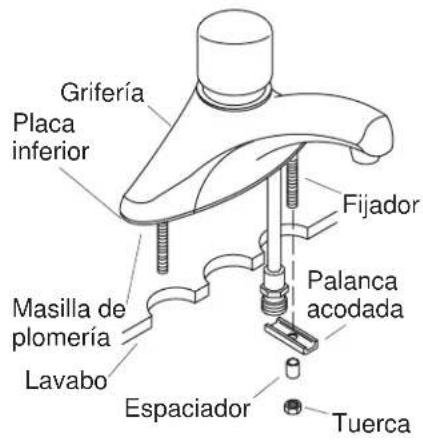

Grifería Placa inferior Fijador Palanca acodada Masilla de plomería Lavabo Espaciador Tuerca

1. Instalación de la grifería

□ Limpie la superficie del lavabo para eliminar la grasa, aceite o residuos.
□ Instale la placa inferior en la base del cuerpo de la grifería.
□ Aplique masilla de plomería u otro sellador por debajo de la placa inferior de la grifería según las instrucciones del fabricante.
□ Inserte la grifería a través de los orificios del lavabo.
□ Instale las palancas acodadas, los espaciadores (de ser necesario) y las tuercas en los fijadores roscados por debajo del lavabo. Apriete las tuercas a mano.
□ Compruebe la alineación de la grifería y apriete con cuidado las tuercas hasta que queden fijas. No apriete con una llave.
□ Elimine el exceso de sellador.

2. Elija el tipo de desagüe

□ Instale el desagüe en este momento según las instrucciones incluidas con el mismo.

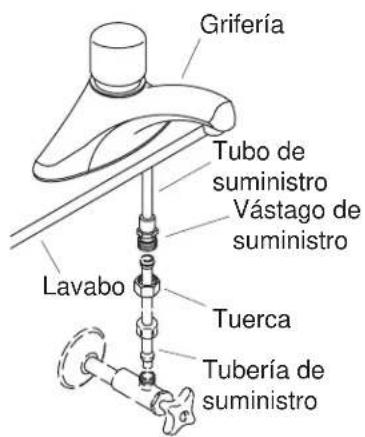

Grifería Tubo de suministro Vástago de suministro Lavabo Tuerca Tubería de suministro

Surtidor Aireador

3. Conexiones de suministro

□ Si el lavabo no está instalado, instálelo en este momento siguiendo las instrucciones del fabricante del lavabo. Deje suficiente espacio para que los tubos de suministro penetren en las llaves de paso. Corte los tubos de suministro de ser necesario.

NOTA: No doble o tuerza el tubo de suministro de cobre de la grifería.

PRECAUCIÓN: Riesgo de daños al producto. No haga funcionar la grifería si la rejilla no está correctamente instalada en el vástago del suministro.

□ Conecte el vástago de suministro de la grifería a la tubería de suministro con una tuerca y apriete bien.

4. Verificación de la instalación

□ Conecte el sifón tipo P.
□ Asegúrese de que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra el desagüe.
□ Abra la tubería de suministro, presione sobre la manija de la grifería varias veces y verifique que no haya fugas. Repare según sea necesario.
