Marca	Kohler
Modelo	Purist K-T14414
Tipo de producto	Grifo mural de dos manijas
Número de manijas	2
Instalación	De pared, con placas
Alimentación	Agua fría y caliente
Caudal	Estándar (con aireador)
Material	Latón cromado (estimación)
Acabado	Cromado (estimación)
Caño	Oriental, con placa de pared
Junta de estanqueidad	Masilla de fontanero o producto similar
Herramientas necesarias	Destornillador de estrella, llave hexagonal, masilla
Piezas de repuesto	Kit de pernos 1038270, adaptadores, extensiones
Mantenimiento	Limpieza exterior con paño suave
Reparabilidad	Piezas disponibles, desmontaje posible
Seguridad	Cortar el suministro de agua antes de la instalación
Garantía	Ver fabricante (no especificada)

Preguntas frecuentes - Purist K-T14414 KOHLER

¿Cómo instalar el caño del grifo Purist K-T14414?

Atornille el caño en el vástago hasta que apriete. Desatornille ligeramente si es necesario para orientar el caño hacia abajo. Apriete la brida con los tornillos suministrados. Asegúrese de que la junta tórica esté bien colocada. Aplique masilla de fontanero en el interior de la placa, deslícela sobre el caño y presione contra la pared. Retire el exceso de masilla.

¿Cómo ajustar la alineación de las manijas?

Si las manijas no están alineadas, retire la manija, el tornillo y el adaptador estriado o la extensión del vástago. Gire el adaptador 1/4 de vuelta, verifique la posición y repita hasta que esté alineado. Luego asegure con el tornillo y vuelva a atornillar el conjunto de la manija.

¿Qué grosor de pared terminada se necesita para este grifo?

El grifo se adapta a diferentes grosores. Si el grosor es inferior a 5/8" (1,6 cm), utilice una extensión de vástago más larga, un tornillo más largo y un manguito roscado más largo. Para un grosor de 5/8" a 1-1/4" (3,2 cm), el kit de pernos 1038270 suministrado es adecuado.

¿Cómo purgar los residuos después de la instalación?

Abra las dos manijas (caliente a la izquierda, fría a la derecha) después de retirar el aireador. Deje correr el agua aproximadamente un minuto para eliminar los residuos. Cierre las válvulas, limpie el aireador y vuelva a instalarlo.

¿Qué hacer en caso de fuga de agua?

Verifique que todas las conexiones estén bien apretadas. Asegúrese de que las juntas tóricas estén colocadas y en buen estado. Si es necesario, aplique cinta de sellado en las roscas. Si la fuga persiste, contacte a Kohler.

¿Cómo limpiar el grifo Purist K-T14414?

Use un paño suave y húmedo para limpiar el acabado cromado. Evite los limpiadores abrasivos o con cloro. Para los depósitos de cal, use un desincrustante suave. Seque después de la limpieza.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella, una llave hexagonal, masilla de fontanero y eventualmente cinta de sellado. Verifique que tenga las piezas suministradas (placas, extensiones, etc.).

¿Puedo instalar este grifo en un fregadero?

No, este modelo está diseñado para instalación en pared, no en una encimera o fregadero. Está destinado a fijarse en la pared.

¿Cómo obtener piezas de repuesto?

Las piezas como el kit de pernos (ref. 1038270) y los adaptadores están disponibles en Kohler o en distribuidores autorizados. Consulte el sitio web de Kohler o comuníquese con el servicio al cliente.

¿Cuál es la garantía de este grifo?

Kohler generalmente ofrece una garantía limitada de por vida sobre el acabado y la funcionalidad. Consulte el manual o el sitio web para obtener los detalles exactos.

MANUAL DE USUARIO Purist K-T14414 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1013994-2-C

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Guarnición de grifería mural de lavabo

Herramientas y materiales

Destornillador de punta de cruz (Phillips)

Llave hexagonal

Masilla de plomería

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ De ser necesario, termine la pared acabada antes de empezar esta instalación.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

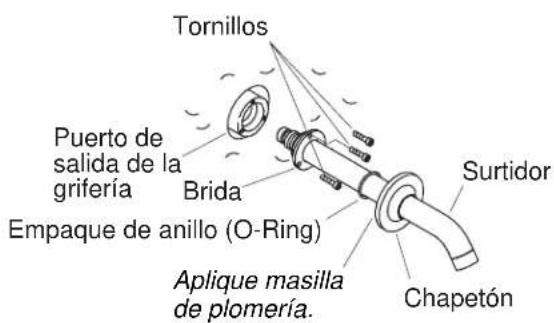

1. Instale el surtidor

¡IMPORTANTE! Tenga cuidado al instalar el surtidor para evitar dañar el acabado.

□ Enrosque el surtidor en el vástago del surtidor hasta que esté bien ajustado. Si es necesario, ajuste ligeramente el surtidor para que apunte directamente hacia abajo.
□ Fije el surtidor en su lugar apretando la brida con los tornillos incluidos.
□ Compruebe que el empaque de anillo (O-ring) esté dentro del chapetón.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior del chapetón del surtidor, según las instrucciones del fabricante.
□ Deslice el chapetón con cuidado por el surtidor, y presione bien contra la pared acabada.
□ Elimine el exceso de masilla de plomería o sellador.

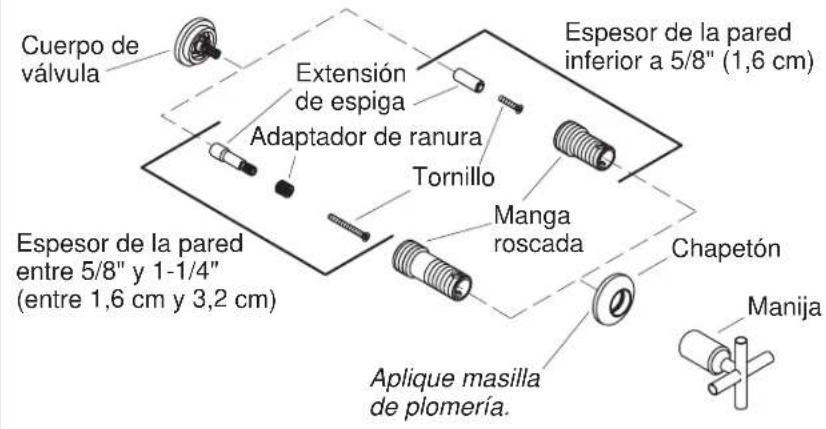

2. Instale las manijas

NOTA: Si la pared acabada tiene un espesor inferior a 5/8" (1,6 cm), no se deberá utilizar el adaptador de ranura en esta instalación.

□ Determine el espesor de la pared acabada.
☐ Si la pared acabada tiene un espesor inferior a 5/8" (1,6 cm), utilice la extensión larga de la espiga de 1" (2,5 cm), el tornillo largo de 7/8" (2,2 cm) y la manga roscada larga de 2" (5,1 cm).
☐ Si la pared acabada tiene un espesor entre 5/8" (1,6 cm) y 1-1/4" (3,2 cm), utilice el juego de fijación incluido, número 1038270.
□ Si procede, deslice un adaptador de ranura por la extensión de espiga.
Coloque una extensión de espiga en la espiga de la válvula. Fije con el tornillo incluido.
□ Enrosque una manga roscada en el cuerpo de la válvula.
□ Aplique una tira de masilla de plomería u otro sellador en el chapetón según las instrucciones del fabricante.
□ Enrosque un chapetón en la manga roscada. Elimine el exceso de masilla de plomería o sellador.
□ Presione una manija sobre la extensión de la espiga y mueva la manija a la posición cerrada (agua caliente = se cierra girando a la izquierda, agua fría = se cierra girando a la derecha). Las manijas de palanca deben estar en posición horizontal cuando estén cerradas.

Instale las manijas (cont.)

□ Si es necesario realizar ajustes para alcanzar la alineación deseada de la manija, retire la manija, el tornillo y el adaptador de ranura o extensión de la espiga. Gire el adaptador de ranura un cuarto de vuelta. Compruebe la posición de la manija. Repita este procedimiento hasta obtener la posición correcta de la manija. Fije con el tornillo.
□ Enrosque el montaje de la manija sobre el chapetón. Para mantener la alineación correcta de la manija, sostenga la manija en su lugar con una mano y gire la base de la manija con la otra.
□ Repita estos procedimientos con la segunda manija.

3. Termine la instalación

□ Verifique que las manijas de la grifería estén cerradas (agua caliente = se cierra girando a la izquierda) (agua fría = se cierra girando a la derecha).
□ Abra los suministros de agua y verifique que no haya fugas.
□ Repare según sea necesario.
□ Retire el aireador.
□ Abra las válvulas y deje correr el agua por el surtidor durante un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas.
□ Elimine las impurezas del aireador.
□ Cierre las válvulas y vuelva a instalar el aireador.

1013994-2-C

1013994-2-C

1013994-2-C
