Guía de instalación Grifería de fregadero de cocina

Herramientas y materiales

Llave ajustable

Masilla de plomería

Más:

- Tubos y mangueras de suministro de agua

Cortatubos

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre los suministros de agua.
□ Antes de la instalación, desembale la grifería nueva y revise que no esté dañada. Vuelva a poner la grifería en la caja de embalaje hasta el momento de la instalación.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
Para instalaciones nuevas, ensamble la grifería en el fregadero antes de instalar el fregadero.

Antes de comenzar (cont.)

□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

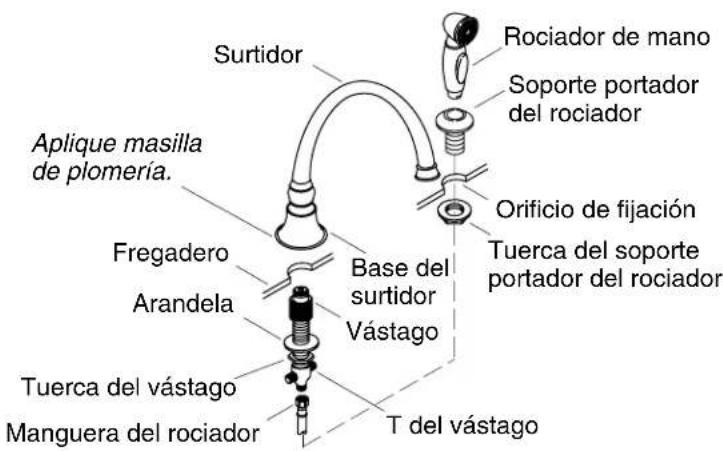

Surtidor Aplique masilla de plomería. Fregadero Arandela Tuerca del vástago Manguera del rociador Rociador de mano Soporte portador del rociador Orificio de fijación Tuerca del soporte portador del rociador Base del surtidor Vástago T del vástago

1. Instale el surtidor

¡IMPORTANTE! El espesor máximo del fregadero o cubierta es de 1"(2,5 cm) para esta instalación.

NOTA: El estilo del rociador puede variar. Las instrucciones de instalación aun aplican.

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la base del surtidor según las instrucciones del fabricante.
□ Enrosque la arandela y la tuerca del vástago en la parte inferior del vástago hasta que la tuerca toque la parte superior de la T del vástago.
□ Por debajo del fregadero, inserte el vástago.
□ Enrosque el vástago en la parte inferior del surtidor entre 16 y 19 vueltas hasta que esté apretado con la mano.
□ Afloje el vástago 1/8 de vuelta.

¡IMPORTANTE!Noafloje el vástago más de 1/2 vuelta. El surtidor puede no sellar y causar una fuga.

□ Apriete la tuerca y arandela del vástago para fijar el vástago al fregadero.

2. Instale el rociador

□ Deslice el empaque, si se provee, en el soporte portador del rociador. Si no se provee empaque, aplique una tira de masilla de plomería en la parte inferior del soporte portador del rociador.
□ Por arriba, inserte el soporte portador del rociador en el orificio de fijación.
Por debajo del fregadero, apriete con la mano la tuerca del soporte portador del rociador.
□ Si aplica, limpie el exceso de masilla de plomería.
□ Inserte la manguera del rociador de mano en el soporte portador del rociador.
□ Conecte la manguera del rociador a la T del vástago.
□ Apriete con una llave la tuerca del soporte portador del rociador.

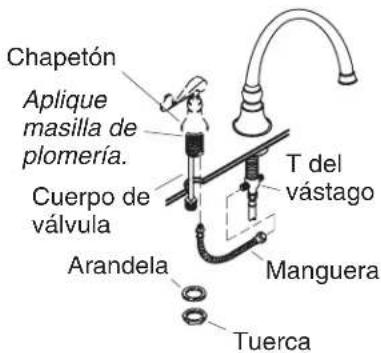

Chapetón Aplique masilla de plomería. Cuerpo de válvula T del vástago Arandela Manguera Tuerca

3. Instale el cuerpo de la válvula

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de los chapetones, según las instrucciones del fabricante.
□ Enrosque las mangueras en las salidas del cuerpo de la válvula y apriete con una llave. No apriete demasiado.
Por arriba del fregadero, inserte los cuerpos de válvula en los orificios de montaje. Asegúrese de que el cuerpo de la válvula del agua caliente esté instalado en el orificio izquierdo y el cuerpo de la válvula del agua fría esté instalado en el orificio derecho.
□ Instale una arandela y luego una tuerca en la parte inferior de los cuerpos de válvula.
□ Alinee los cuerpos de válvula de manera que los tubos de cobre estén orientados al exterior.
□ Apriete las tuercas con una llave.
□ Limpie el exceso de masilla de plomería.
□ Conecte y apriete con una llave las mangueras a la T del vástago. No apriete demasiado.

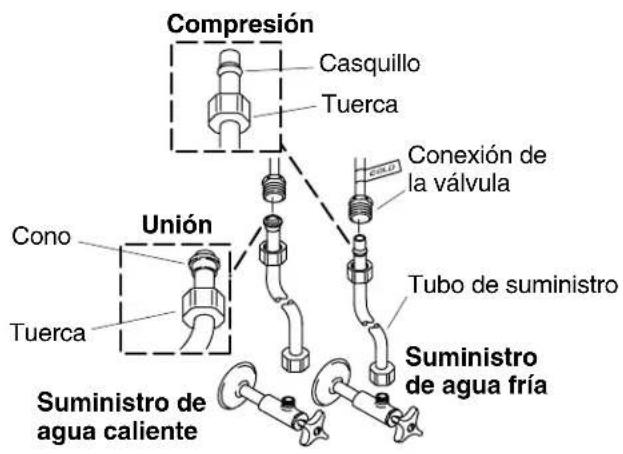

Compresión Casquillo Tuerca Conexión de la válvula Unión Cono Tuerca Tubo de suministro Suministro de agua caliente Suministro de agua fría

4. Instale los suministros

NOTA: Si el fregadero no está instalado, instálelo en este momento. Asegúrese de seguir todas las instrucciones incluidas con el fregadero.

Para las conexiones de junta esmerilada:

□ Determine la longitud correcta necesaria para los tubos de suministro (no provistos).
□ Corte los tubos de suministro con un cortatubos.
□ Elimine las rebabas o filos cortantes.
□ Encaje una tuerca y un casquillo en cada tubo de suministro.
□ Apriete bien todas las tuercas.
□ Con cuidado inserte un tubo de suministro en cada salida de agua de suministro.
□ Alinee cada casquillo con la salida de agua de suministro.
□ Si la conexión es una conexióndeunión, alinee y centre el cono en cada conexión de válvula y apriete a mano la tuerca.
□ Si es una conexióndecompresión, alinee y centre un casquillo en cada conexión de válvula y apriete a mano las tuercas.
□ Apriete todas las tuercas con una llave. No apriete demasiado.

Para las conexiones de manguera (no ilustradas):

□ Fije un extremo de una manguera (no provista) a la válvula del agua caliente y el otro extremo al suministro de agua caliente.

Instale los suministros (cont.)

□ Fije un extremo de una manguera (no provista) a la válvula del agua fría y el otro extremo al suministro de agua fría.
□ Apriete con cuidado todas las conexiones.

Arandela Cuerpo del aireador

Pieza de inserción del aireador

5. Verificación de la instalación

□ Verifique que ambas manijas de la grifería estén cerradas. El agua caliente se cierra a la derecha y el agua fría se cierra a la izquierda.
□ Abra los suministros del agua fría y caliente.
□ Verifique que no haya fugas.
□ Gire el cuerpo del aireador, el inserto del aireador y la arandela hacia la izquierda para desmontarlos del surtidor.
□ Abra las manijas del agua fría y caliente.
□ Haga circular el agua durante un minuto aproximadamente para eliminar los residuos.
□ Cierre las marijas del agua fría y caliente.
Coloque la pieza de inserción del aireador y luego la arandela en el cuerpo del aireador.
□ Vuelva a instalar el aireador girándolo a la derecha hasta que esté apretado con la mano.
□ Verifique que no haya fugas.

1004636-2-E

1004636-2-E

1004636-2-E
