Type de produit	Robinet de lavabo
Marque	Kohler
Modèle	Coralais K-15597
Alimentation	Eau chaude et froide
Pression d'eau recommandée	20 à 120 psi (1,4 à 8,3 bars)
Matériau principal	Laiton chromé
Type de bec	Bec fixe
Type de drain	Drain escamotable ou grille
Fonctions principales	Réglage de la température maximale, drain escamotable
Installation	Sur lavabo à 1 ou 3 trous (selon modèle)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les produits abrasifs.
Sécurité	Respecter les codes de plomberie locaux, couper l'eau avant installation
Pièces détachées et réparabilité	Joint torique, disque supérieur, tige de valve disponibles
Garantie	Garantie limitée à vie (selon conditions Kohler)

FOIRE AUX QUESTIONS - Coralais K-15597 KOHLER

Quels outils sont nécessaires pour installer le robinet Coralais K-15597 ?

Vous aurez besoin d'un mastic de plombier, d'un crayon, d'une clé à molette et d'un tournevis cruciforme.

Comment installer le robinet sur le lavabo ?

Nettoyez la surface, appliquez du mastic sous le rebord, insérez le robinet dans les orifices, glissez plaque et espaceur, vissez les écrous, puis serrez à la clé.

Comment installer le drain escamotable ?

Retirez la pellicule, appliquez du mastic sous la bride, assemblez écrou/rondelle/joint, insérez le corps du drain par en dessous, serrez la bride à la main, puis serrez l'écrou.

Comment ajuster la température maximale de l'eau ?

Retirez la poignée et le chapeau, poussez la tige de valve vers le haut et tournez à droite, puis tournez l'indexeur vers la gauche pour réduire la température (chaque cannelure = 5,3°C).

Que faire si le drain fuit après l'installation ?

Vérifiez que la rondelle en plastique est bien installée dans le corps de la bride. Sinon, démontez et replacez-la correctement.

Comment connecter les alimentations d'eau ?

Connectez les tuyaux aux robinets d'arrêt : gauche pour l'eau chaude, droite pour l'eau froide. Serrez toutes les connexions.

Comment purger les débris après installation ?

Retirez l'aérateur, ouvrez l'eau chaude et froide pendant environ une minute, puis rincez l'aérateur avant de le remettre.

Quel type de mastic utiliser pour l'étanchéité ?

Utilisez un mastic d'étanchéité pour plomberie, en suivant les instructions du fabricant.

Le robinet est-il compatible avec les lavabos à parois fines ?

Oui, utilisez le joint biseauté épais fourni pour les installations avec vasque à parois fines.

Comment régler la butée de température maximale ?

Après avoir retiré la poignée, marquez la position de la butée sur l'écrou, soulevez l'indexeur et tournez-le pour décaler la butée.

MODE D'EMPLOI Coralais K-15597 KOHLER

Français, page "Français-1"

Outils et matériels

Mastic de plombier

Crayon à papier

Clé à molette

Tournevis cruciforme

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper l'alimentation d'eau principale. □ Vérifier avec soin si les tubes d'évacuation ou d'alimentation d'eau sont endommagés. Pour de nouvelles installations, installer le robinet et le drain au lavabo avant d'installer celui-ci. ☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

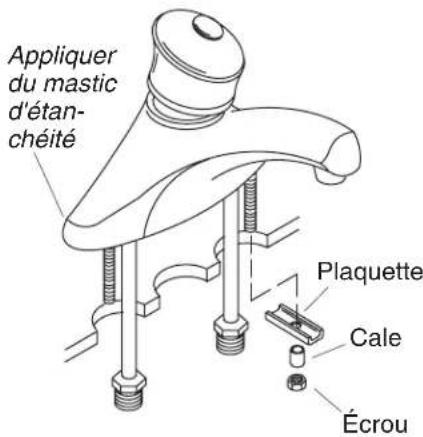

1. Installation du robinet

□ Nettoyer la surface du lavabo pour éliminer toute graisse, huile ou débris. □ Appliquer du mastic d'étanchéité sur le dessous du rebord du corps de robinet selon les instructions du fabricant. □ Insérer le robinet dans les orifices du lavabo. Vérifier l'alignement. □ Glisser une plaque et un espaceur sur chaque manche. □ Visser un écrou sur chaque manche et serrer légèrement. □ Positionner le robinet selon le désir. □ Sécuriser le robinet en serrant bien les écrous à clé. □ Essuyer tout excès de mastic.

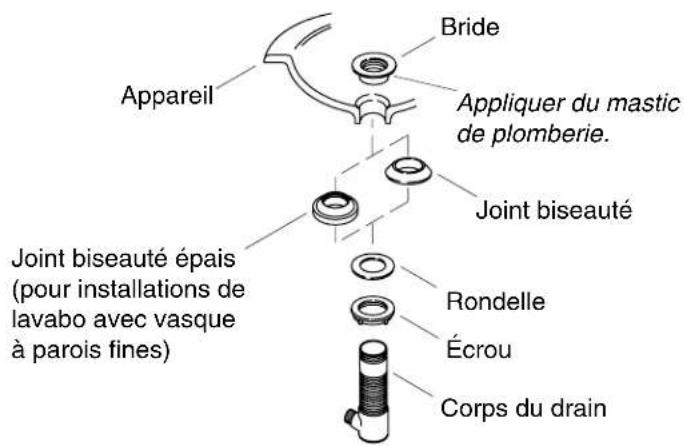

2. Installation de drain escamotable

□ Retirer la pellicule protectrice de la bride. □ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic. □ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) complètement sur le corps. □ D'en dessous de l'appareil, insérer le corps du drain dans l'orifice du drain. □ Du dessus de l'appareil, bien serrer à la main la bride sur le corps du drain. □ S'assurer que l'orifice d'étanchéité du corps du drain soit de face à l'appareil et serrer délicatement l'écrou. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

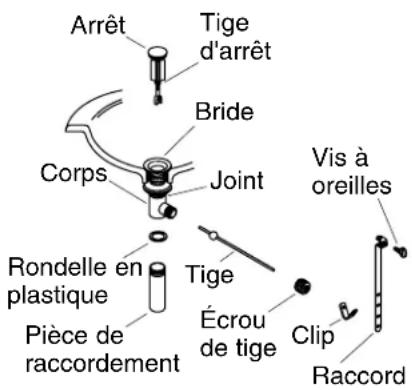

3. Installation complète de drain escamotable

IMPORTANT! Si la pièce de raccordement a été retirée, révériser que la rondelle en plastique est installée dans le corps de la bride sinon le drain aura une fuite.

□ Connecter le siphon en P à la pièce de raccordement. □ Presser le joint d'étanchéité dans l'orifice de la tige de levage sur le corps. □ Insérer l'arrêt dans la bride. Pour les installations courantes, insérer l'extrémité courte de la tige dans l'orifice de la tige de levage et sous la tige d'arrêt. Pour les installations anti-vandalisme, passer la tige à travers l'orifice de la tige d'arrêt. Serrer l'écrou de la tige à la main. ☐ Retirer et ajuster l'arrêt selon le besoin pour qu'il s'élève à peu près de 3/8"(1 cm) en position d'ouverture. Pour ajuster, pivoter la tige d'arrêt filetée selon le besoin. Resserrer l'écrou d'arrêt. □ Glisser une extrémité du clip sur la tige. Glisser le raccord sur la tige de levage avec la vis de serrage faisant face à l'arrière de l'appareil. □ Comprimer l'autre extrémité du clip, en alignant le trou avec la tige. Déplacer le raccord vers la position appropriée en comprimant le clip et en le faisant glisser sur la tige. □ Insérer la tige de levage dans l'orifice du corps et puis à travers celui du raccord.

Installation complète de drain escamotable (cont.)

☐ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2"(1,3 cm) au-dessus de l'orifice de la tige de levage. □ Vérifier s'il y a des fuites.

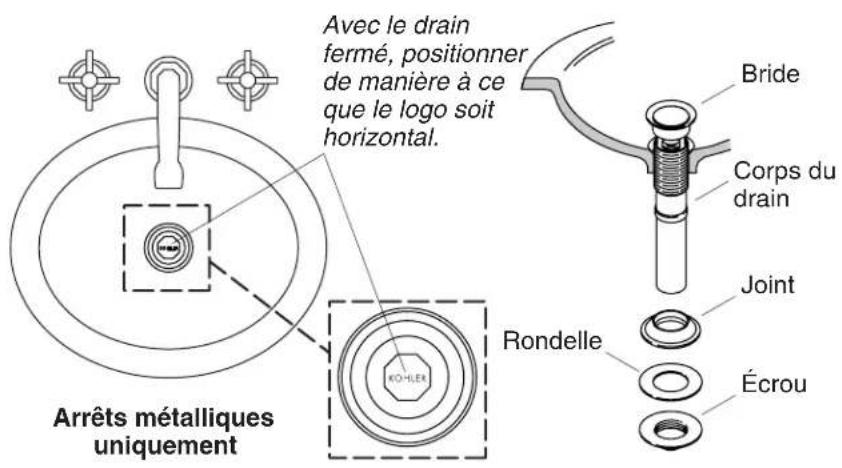

4. Installation de la grille du drain

□ Si présent, retirer le capuchon de protection en plastique du drain et jeter. □ Retirer l'écrou, la rondelle et le joint d'étanchéité du corps du drain. □ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant. □ Pour des drains avec arrêts métalliques : Fermer le drain et pivoter le corps de celui-ci jusqu'à ce que le logo soit horizontal (tel qu'illustré). □ Insérer le drain dans son orifice et presser pour mettre en place. □ Glisser le joint (côté biseauté vers le haut) sur le corps du drain. □ Glisser la rondelle sur les filetages du corps du drain. □ Visser l'écrou sur le corps du drain jusqu'à ce qu'il soit contre la base du lavabo. Faire attention de ne pas pivoter le drain en serrant l'écrou. □ Utiliser une clé pour serrer l'écrou. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité. □ Connecter le siphon en P au corps du drain.

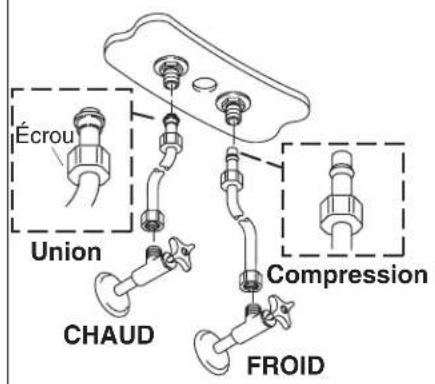

5. Connexions d'alimentation

Si le lavabo n'est pas installé, l'installer à ce moment en suivant les instructions du fabricant. - Prévoir assez d'espace pour que les tubes d'alimentation puissent s'insérer dans les robinets d'arrêt. Couper les tubes d'alimentation si nécessaire. Connecter les tuyaux d'alimentation aux arrêts. (Gauche est chaud - droite est froid). Serrer toutes les connexions.

6. Vérification de l'installation

□ Connecter le siphon en P. □ S'assurer que toutes les connexions soient serrées. □ Retirer l'aérateur en le tournant vers la gauche. □ Ouvrir le drain. □ Ouvrir l'alimentation d'eau principale et vérifier s'il y a des fuites. Faire les réglages si nécessaire. □ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites. □ Fermer les valves chaudes et froides. □ Rincer tout débris de l'aérateur puis réinstaller.

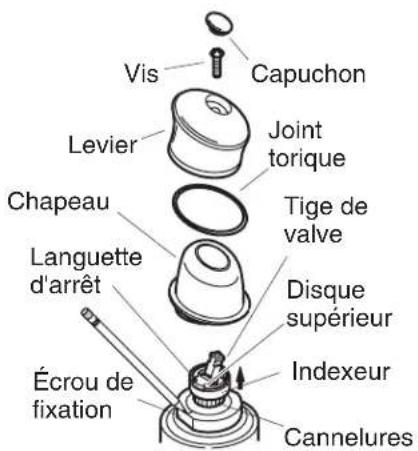

7. Ajuster la température maximale de l'eau

REMARQUE: Avant le réglage, s'assurer que la poignée soit à la position maximale d'eau chaude.

Retirer la poignée et le chapeau. Porter la température d'eau chaude à sa valeur maximale en poussant sur la tige de la valve vers le haut et en tournant complètement à droite. Marquer la position de la butée (bord supérieur) sur l'écrou d'assemblage avec un crayon ou un feutre. Soulever l'indexeur et le disque supérieur suffisamment pour dégager les cannelures et permettre la rotation.

REMARQUE: Chaque cannelure représente un changement moyen de température de 9,5°F (5,3°C).

Tourner l'indexeur, le disque supérieur et la tige de valve vers la gauche jusqu'à atteindre la température désirée. Réinstaller l'indexeur et le disque à la valve. S'assurer que le disque supérieur soit complètement logé dans l'indexeur. Arrêter l'écoulement d'eau et réinstaller le chapeau et le levier.
