MODE D'EMPLOI K-8549 KOHLER

Français, page" Français-1"

Guide d'installation

Inverseur deux voies avec douchette trois voies

Outils et matériels

Perceuse et mèche cylindrique

Clé à molette

Clé hexagonale de 3/32"

Mètre ruban

Chalumeau à propane

Soudure

Plus:

• Tuyauterie d'alimentation, connecteurs et capuchons

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

AVERTISSEMENT : Risque de blessure corporelle. Ce produit représente uniquement un inverseur et ne devrait jamais être utilisé comme valve d'arrêt. Utiliser comme valve d'arrêt permettrait un débit croisé entre les alimentations d'eau chaude et froide et provoquera des risques d'ébouillantage graves.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Prévoir un panneau d'accès pour toutes les installations.
□ Lire attentivement tout le manuel d'instructions avant de commencer l'installation; les illustrations ne montrent pas toutes les possibilités de configurations.

Avant de commencer (cont.)

□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
□ Vous pouvez étendre la distance entre la source d'eau et la connexion de tuyau tressé avec un tube de 1/2" en cuivre sous le rebord de la baignoire/baignoire à hydromassage, mais ceci pourrait ne pas être sécuritaire ou pratique. Une longue tuyauterie indiquerait une longue période de température d'eau stagnante lorsque la douchette est activée la première fois pour utilisation.

ATTENTION : Risque d'endommagement du produit. De la chaleur excessive endommagera les composants internes en plastique. Suivre ces étapes afin d'éviter un endommagement du produit.

IMPORTANT ! Ne pas appliquer de chaleur excessive lors du soudage. Diriger la flamme à l'écart du corps en laiton.

IMPORTANT ! N'appliquer de chaleur directe qu'aux connecteurs et extensions.

□ Ne pas installer les becs avec des réducteurs de débit ou des unités de douchettes sur la sortie large (∅ 5/8" Ext.) de la baignoire.
□ L'inverseur à deux voies Kohler est conçu pour l'utilisation avec des becs non-inverseurs de baignoires Kohler.
□ Retirer tous les composants internes de l'inverseur avant de souder. Kohler Co. ne recommande pas de souder l'alimentation les connexions optionnelles de sortie afin d'éviter une éventuelle fuite.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

Bec chaud 1/2"

Nominal (∅ 5/8" Ext.)

Filetage

3/4"-14

NPSM

Chaud ou

froid 1/2"

Nominal

∅ 5/8" Ext.

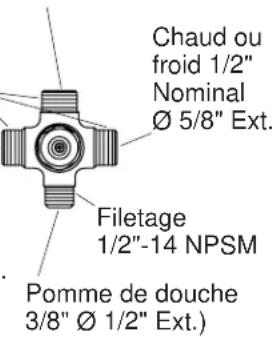

Chaud ou froid 1/2" Nominal Ø 5/8" Ext. Filetage 1/2"-14 NPSM Pomme de douche 3/8" Ø 1/2" Ext.)

Plan

1. Configurations d'inverseur

□ Le petit port est pour le tuyau de douchette fourni.
□ Le port directement à l'opposé du port de douchette est pour un bec de baignoire optionnel. Le débit par défaut s'écoulera à travers ce port. Si ce port n'est pas utilisé, il devra être couvert.
□ Les deux ports restants sont pour l'eau chaude et froide. Ces connexions sont interchangeables.

2. Plan des composants

□ Vérifier l'emplacement des composants, et l'orientation de tous les ports.
□ Décider en avance de l'emplacement et de l'orientation de l'inverseur. L'emplacement de la douche, douchette, ainsi que la direction des entrés/sorties affectera la tuyauterie et les connecteurs requis.
□ Permettre un dégagement des sorties de valve, poignées, et tuyaux de douchette. Pour utilisation avec un bec optionnel, permettre aussi un dégagement pour la connexion du bec.

Plan des composants (cont.)

□ Vous pouvez étendre la distance entre l'inverseur et la connexion de tuyau tressé avec un tube de 1/2" en cuivre sous le rebord de la baignoire/baignoire à hydromassage, mais ceci pourrait ne pas être sécuritaire ou pratique. Une longue tuyauterie indiquerait une longue période de température d'eau stagnante lorsque la douchette est activée la première fois pour utilisation.
- Sécuriser la tuyauterie longue au-dessous du comptoir ou rebord. Si la tuyauterie ne peut pas être sécurisée à un point près de l'inverseur, sécuriser par en-dessous avec du bois ou autre support adéquat.

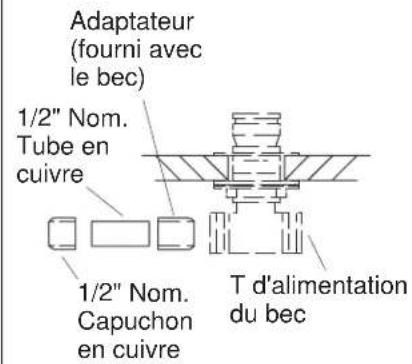

Adaptateur (fourni avec le bec) 1/2" Nom. Tube en cuivre 1/2" Nom. Capuchon en cuivre T d'alimentation du bec

□ Prévoir un panneau d'accès pour toutes les installations.
□ Permettre un accès à la connexion entre le tuyau de haute pression de la douche et le tuyau d'asservissement.
Pour une installation plus facile, ne pas installer la baignoire avant d'avoir tout souder (excepté les alimentations). Puis installer la baignoire et connecter les alimentations.
Si utilisé, installer le manche du bec de baignoire à ce moment selon les instructions. Si possible, ne pas installer la garniture finie jusqu'à ce que toutes les autres installations et constructions soient faites.
□ Si possible, ne pas installer la partie finie du bec jusqu'à ce que toutes les autres installations et constructions soient faites.
Pour des becs avec T d'alimentation: souder un adaptateur et un tube en cuivre de 1/2". Couvrir pour fermer le port.
□ Installer les corps de valve conformément aux instructions du fabricant.
□ Sécuriser légèrement les corps de valve.
□ Suivre les instructions d'installation de la poignée afin de temporairement assembler les poignées et d'ajuster la hauteur des valves avant de connecter les conduites à l'inverseur ou alimentation.

Préparation (cont.)

REMARQUE : L'ensemble de cartouche est plus facile à retirer avant l'installation de l'inverseur. L'ensemble peut être retiré maintenant ou après l'installation de l'inverseur.

□ Utiliser une clé pour desserrer l'ensemble de cartouche de corps de l'inverseur. Continuer à dévisser l'ensemble pour retirer.
□ Mettre l'ensemble de côté. Protéger les joints et les joints toriques de la saleté, endommagement, ou non alignement.

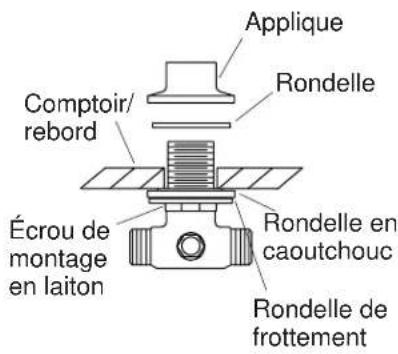

Applique Rondelle Comptoir/ rebord Écrou de montage en laiton Rondelle en caoutchouc Rondelle de frottement

4. Installer l'inverseur

REMARQUE : De l'assistance peut s'avérer nécessaire pour aligner et sécuriser l'inverseur.

□ Visser l'écrou de montage à fond sur le corps de l'inverseur.
□ Glisser la rondelle de frottement suivie de la rondelle en caoutchouc sur le corps de l'inverseur et jusqu'à l'écrou de montage.
□ Insérer le corps de l'inverseur à travers le comptoir/rebord/mur.
□ Glisser la rondelle sur le corps de l'inverseur.
□ Visser l'applique sur le corps de l'inverseur jusqu'à ce que le dessus de l'applique soit à égalité avec celui du corps de l'inverseur. Ceci permettra un plus ample dégagement pour une meilleure fonction de poignée.
□ Aligner les entrées et sorties.
□ Serrer l'écrou de montage à la main.

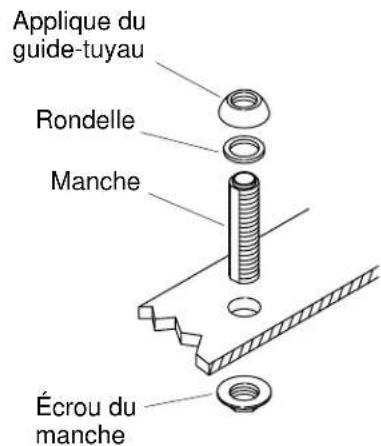

Applique du guide-tuyau Rondelle Manche Écrou du manche

5. Installer le guide du tuyau

Installations sur comptoir

□ Du dessus du comptoir fini, percer un orifice de montage de 1-1/4" (3,2 cm).

Pour toutes les installations

□ Glisser une rondelle et visser l'applique sur le manche.
□ Du dessus de la baignoire ou du comptoir fini, insérer le manche dans le trou de fixation.
□ D'en-dessous de la baignoire, visser l'écrou du manche sur ce dernier et bien serrer. Ne pas trop serrer.

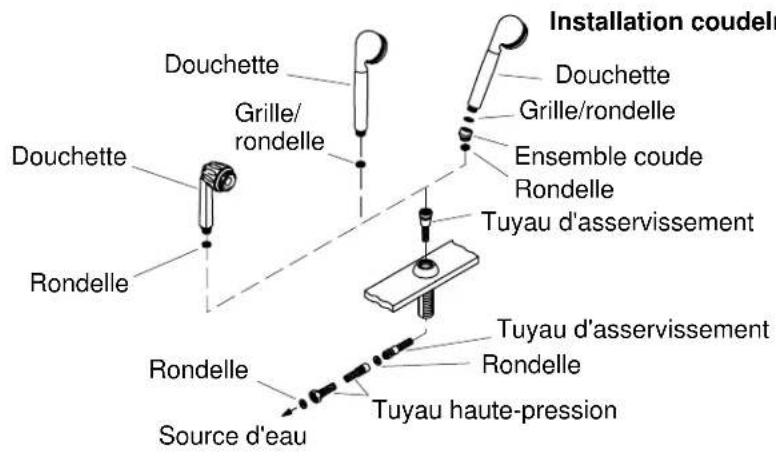

Douchette Grille/ rondelle Douchette Rondelle Rondelle Source d'eau Tuyau haute-pression Tuyau d'asservissement Rondelle Ensemble coude Rondelle Tuyau d'asservissement Grille/rondelle Douchette Installation coudelle

6. Installer la douchette

□ Du dessus de la baignoire ou du comptoir fini, insérer l'extrémité la plus petite du tuyau d'asservissement sur le guide et à travers le trou de fixation.
□ Du dessous de la baignoire ou du comptoir fini, insérer une rondelle dans le flexible. Visser le flexible dans le tuyau de haute pression.
□ Insérer une rondelle dans chaque extrémité du tuyau de haute pression. Connecter le tuyau de haute pression au reniflard (si installé), ou à la source d'eau appropriée.
□ Faire couler l'eau froide et l'eau chaude dans le tuyau de la douchette pour évacuer tous les débris. Vérifier s'il y a des fuites.
□ Fermer l'alimentation d'eau chaude et froide.
Pour une installation de coude: Insérer une rondelle à la base de l'ensemble du coude. Visser la base de l'ensemble du coude sur le tuyau d'asservissement. Insérer une rondelle à grille au-dessus de l'ensemble du coude. Visser la douchette sur l'ensemble du coude.
Pour une installation verticale: Insérer une rondelle à grille dans l'extrémité de la douchette. Visser la douchette dans le tuyau de celle-ci.
□ Pour éviter les pliures, s'assurer de dégager toute torsion du tuyau.

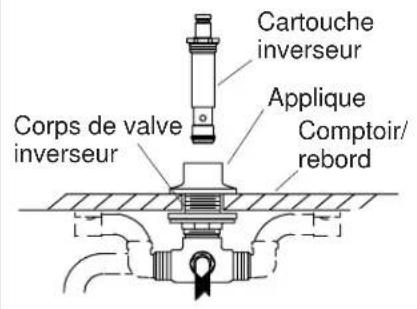

Cartouche inverseur Applique Comptoir/ rebord Corps de valve inverseur

Remarque: Fournir support inverseur

Poignée inverseur Vis de retenue Tige Applique

7. Compléter l'installation de l'inverseur

ATTENTION : Risque d'endommagement du produit. Vérifier que le corps de l'inverseur soit sécurisé avant de retirer la cartouche. S'il n'est pas sécurisé, le processus de démontage de la cartouche pourrait endommager le tuyau et les connexions.

ATTENTION : Risque d'endommagement du produit. De la chaleur excessive endommagera les composants internes en plastique. Suivre ces étapes afin d'éviter un endommagement du produit.

IMPORTANT! Si l'accès aux connexions de soudure est limité, ou qu'un risque d'application de chaleur excessive au corps en laiton existe, retirer d'abord la cartouche avant de souder. Si la cartouche est retirée, protéger les joints d'étanchéité et joints toriques de la saleté, endommagement, ou non alignement.

IMPORTANT! Ne pas appliquer de chaleur excessive lors du soudage. Diriger la flamme à l'écart du corps en laiton.

IMPORTANT! N'appliquer de chaleur directe qu'aux connecteurs et extensions.

□ Retirer l'ensemble de la cartouche de l'inverseur si celà n'est pas déjà fait.
□ Fixer à sec toute la tuyauterie et les connecteurs.
□ Souder la tuyauterie du bec optionnel ou douche murale.
□ Connecter les conduites de chaud et froid des valves à l'inverseur.

Compléter l'installation de l'inverseur (cont.)

□ Tout en supportant du bas, installer avec précaution et serrer à clé l'ensemble de cartouche dans le corps de l'inverseur.
□ Installer la poignée de l'inverseur Utiliser une clé hexagonale pour serrer la vis de retenue.

Tête de douchette Anneau externe

8. Vérification de l'installation

□ Compléter l'installation de la valve, garniture de la valve et tout autre composant selon les instructions emballées avec le produit.
□ S'assurer que tous les raccords soient bien serrés.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Réparer au besoin.
□ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec (si installé) pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Vérifier le bon fonctionnement de la douchette.
□ Confirmer la bonne opération de l'inverseur.
□ Fermer puis ouvrir les valves d'eau froide et d'eau chaude. Vérifier que le débit d'eau soit re-dévié vers le bec et que la douchette soit fermée.
□ Fermer les valves.
