MANUAL DE USUARIO K-8549 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

113290-2-BB

THE BOLD LOOK OF KOHLER®

Desviador de dos vías con ducha de mano de tres vías

Herramientas y materiales

Taladro y broca de corona

Cinta métrica

Llave ajustable

Llave hexagonal de 3/32"

Soplete de propano

Soldadura

Más:

- Tubos de suministro, conectores y tapones

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

ADVERTENCIA: Riesgo de lesiones personales. Este producto es una válvula de desviación y no se debe utilizar nunca como válvula de retención. Si se utiliza como válvula de retención se producirá contracorriente entre los suministros del agua fría y caliente, lo que creará un riesgo de quemadura.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ Proporcione un panel de acceso para todas las instalaciones.

Antes de comenzar (cont.)

□ Lea atentamente todo el manual de instrucciones antes de iniciar la instalación. Las instalaciones no muestran todas las configuraciones posibles.
□ Revise con cuidado las tuberías de suministro y desagüe para ver si están dañadas.
□ Reemplace las tuberías de desagüe o suministro de ser necesario.
Se puede extender la distancia entre el suministro de agua y la conexión de la manguera entrelazada con una tubería de cobre de 1/2" por debajo del borde de la bañera/bañera de hidromasaje, aunque ello puede resultar poco práctico o seguro. Un trazado muy largo de tuberías hará que salga mucha agua a temperatura ambiente cuando se utilice la ducha de mano por primera vez.

PRECAUCIÓN: Riesgo de daños al producto. El calor excesivo puede causar daños a los componentes internos de plástico. Siga estos pasos para evitar causar daños al producto.

¡IMPORTANTE! No aplique calor excesivo durante la soldadura. Mantenga la llama del soplete lejos del cuerpo de latón.

¡IMPORTANTE! Aplique calor directamente a los conectores y extensiones solamente.

☐ No instale surtidores con restrictores de flujo ni duchas de mano en la salida grande (5/8" D.E.) de la bañera.

□ El desviador de dos vías Kohler está diseñado para utilizarse con los surtidores de bañera sin desviador de Kohler.

□ Retire todos los componentes internos de la válvula de desviación antes de soldar. La empresa Kohler recomienda soldar las conexiones del suministro y de la salida opcional para evitar posibles fugas.

□ La empresa Kohler se reserva el derecho de modificar el diseño de los productos sin aviso, tal como se especifica en la lista de precios.

Surtidor de 1/2"

nominal (5/8" D.E.)

Rosca NPSM de 3/4"-14

Agua caliente o fría de 1/2" nominal (5/8" D.E.)

Agua caliente o fría de 1/2" nominal (5/8" D.E.)

Rosca NPSM de 1/2"-14

Ducha de mano de 3/8" nominal (1/2" D.E.)

Esquema de instalación

1. Configuración del desviador

□ El puerto pequeño es para la manguera incluida de la ducha de mano.
□ El puerto directamente opuesto al puerto de la ducha de mano es para un surtidor de bañera opcional. El flujo por defecto se produce a través de este puerto. Si no se utiliza, este puerto deberá taparse.
□ Los dos puertos restantes son para el agua caliente y fría. Estas conexiones son intercambiables.

2. Disposición de los componentes

□ Verifique la ubicación de los componentes y la orientación de todos los puertos.
□ Decida con anticipación la ubicación y orientación del desviador. La ubicación de la ducha y la ducha de mano así como la dirección en la que apuntan las entradas/salidas, afectará la cantidad de tubos y conectores necesarios.
□ Deje suficiente espacio para las salidas de la válvula, las manijas y las mangueras de la ducha de mano. Para poder utilizarla con un surtidor opcional, deje también espacio para la conexión del surtidor.

Disposición de los componentes (cont.)

Es posible extender la distancia entre el desviador y la conexión de la manguera entrelazada con una tubería de cobre de 1/2" por debajo del borde de la bañera/bañera de hidromasaje, aunque ello puede resultar poco práctico o seguro. Un trazado muy largo de tuberías hará que salga mucha agua a temperatura ambiente cuando se utilice la ducha de mano por primera vez.
Fije los tramos largos de tubería a la parte inferior de la cubierta o del borde. Si la tubería no se puede fijar en un punto cercano al desviador, fijela por la parte inferior con listones u otro material de soporte.

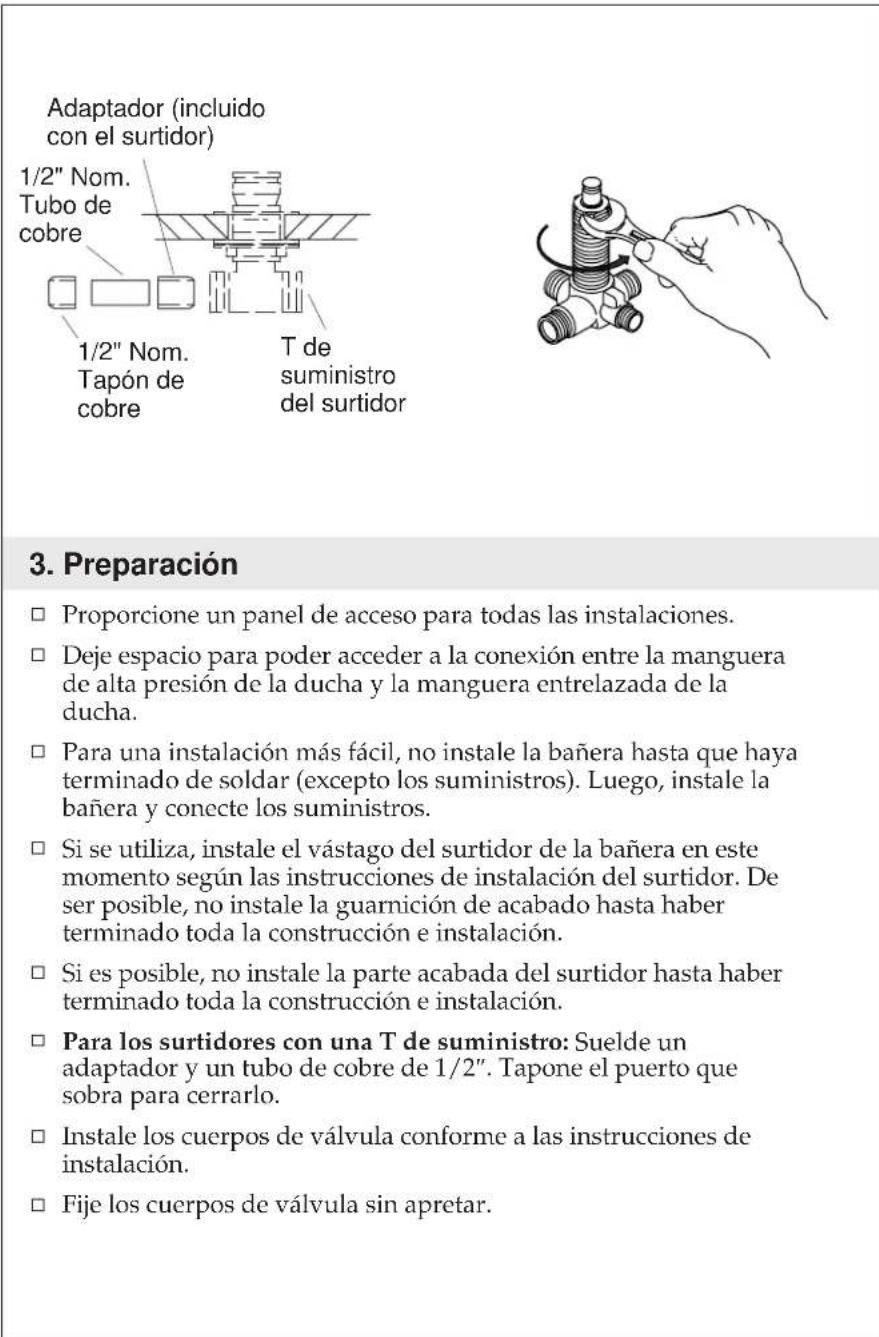

3. Preparación

□ Proporcione un panel de acceso para todas las instalaciones.
□ Deje espacio para poder acceder a la conexión entre la manguera de alta presión de la ducha y la manguera entrelazada de la ducha.
Para una instalación más fácil, no instale la bañera hasta que haya terminado de soldar (excepto los suministros). Luego, instale la bañera y conecte los suministros.
□ Si se utiliza, instale el vástago del surtidor de la bañera en este momento según las instrucciones de instalación del surtidor. De ser posible, no instale la guarnición de acabado hasta haber terminado toda la construcción e instalación.
□ Si es posible, no instale la parte acabada del surtidor hasta haber terminado toda la construcción e instalación.
Para los surtidores con una T de suministro: Suelde un adaptador y un tubo de cobre de 1/2". Tapone el puerto que sobra para cerrarlo.
□ Instale los cuerpos de válvula conforme a las instrucciones de instalación.
□ Fije los cuerpos de válvula sin apretar.

Preparación (cont.)

□ Siga las instrucciones de instalación de la manija para montar temporalmente las manijas y así poder ajustar las válvulas a la altura adecuada antes de conectar las tuberías al desviador o suministro.

NOTA: Es más fácil retirar el montaje del cartucho antes de instalar el desviador. El montaje se puede retirar ahora o después de instalar el desviador.

□ Utilice una llave para aflojar el montaje del cartucho del cuerpo del desviador. Continúe desenroscando el montaje para retirarlo.
Coloque el montaje a un lado. Proteja los sellos y empaques de anillo (O-ring) para evitar que se ensucien, dañen o desajusten.

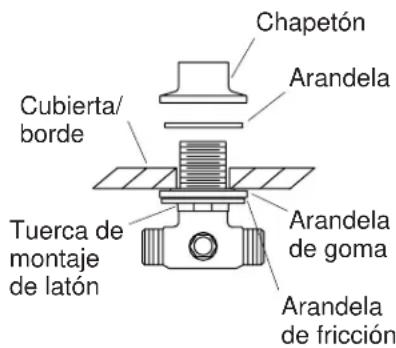

Chapetón Arandela Cubierta/ borde Tuerca de montaje de latón Arandela de goma Arandela de fricción

4. Instale el desviador

NOTA: Puede que necesite ayuda para alinear y fijar el desviador.

□ Enrosque la tuerca de montaje por completo en el cuerpo del desviador.
□ Deslice la arandela de fricción seguida de la arandela de goma por el cuerpo del desviador hasta llegar a la tuerca de montaje.
□ Inserte el cuerpo del desviador a través de la cubierta, borde o la pared.
□ Deslice la arandela por el cuerpo del desviador.
□ Enrosque el chapetón en el cuerpo del desviador hasta que la parte superior del chapetón esté a ras de la parte superior del cuerpo del desviador. Esto permitirá que haya suficiente espacio para que la manija pueda funcionar correctamente.
□ Alinee las entradas y las salidas.
□ Apriete la tuerca de montaje con la mano.

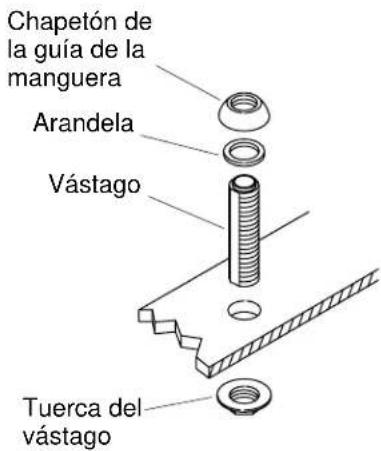

Chapetón de la guía de la manguera Arandela Vástago Tuerca del vástago

5. Instale la guía de la manguera

Instalaciones sobre la cubierta

□ Taladre un orificio de fijación de 1-1/4" (3,2 cm) por la parte superior de la cubierta acabada.

Todas las instalaciones

□ Deslice una arandela y enrosque el chapetón por el vástago.
□ Inserte el vástago en el orificio de fijación por la parte superior de la bañera o cubierta acabada.
□ Enrosque la tuerca del vástago en el vástago por debajo de la bañera y apriete bien. No apriete demasiado.

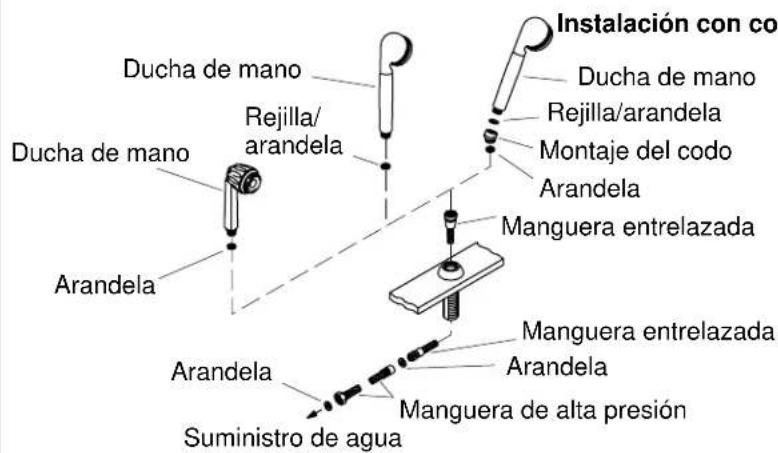

Ducha de mano Rejilla/ arandela Ducha de mano Arandela Ducha de mano Montaje del codo Arandela Manguera entrelazada Manguera entrelazada Arandela Manguera de alta presión Suministro de agua

6. Instale la ducha de mano

Por la parte superior de la bañera o cubierta acabada, inserte el extremo más pequeño de la manguera entrelazada por la guía de la manguera y a través del orificio de fijación.
- Inserte una arandela en la manguera flexible por la parte superior de la bañera o cubierta acabada. Enrosque la manguera flexible en la manguera de alta presión.
□ Inserte una arandela en el otro extremo de la manguera de alta presión. Conecte la manguera de alta presión en una válvula rompevacío (de estar instalada) o en un suministro adecuado de agua.
Haga circular agua fría y caliente por la manguera de la ducha de mano para eliminar las impurezas y residuos. Verifique que no haya fugas.
□ Cierre los suministros del agua fría y caliente.
Para la instalación del codo: Inserte una arandela en la parte inferior del montaje del codo. Enrosque la parte inferior del montaje del codo en la manguera entrelazada. Inserte una arandela de rejilla en la parte superior del montaje del codo. Enrosque la ducha de mano en el montaje del codo.
Para una instalación vertical: Inserte una arandela de rejilla en el extremo de la ducha de mano. Enrosque la ducha de mano en la manguera de la ducha de mano.

Instale la ducha de mano (cont.)

□ Asegúrese de enderezar la manguera para evitar la formación de pliegues.

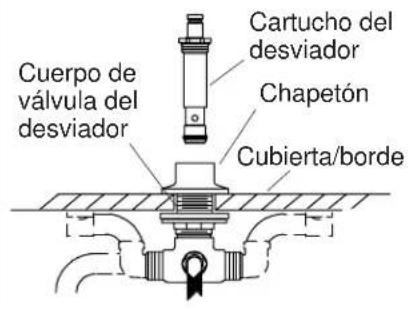

Cuerpo de válvula del desviador Cartucho del desviador Chapetón Cubierta/borde

Manija del desviador Tornillo de fijación Espiga Chapetón

Nota: Proporcione un soporte para el desviador.

7. Termine la instalación del desviador

PRECAUCIÓN: Riesgo de daños al producto. Verifique que el cuerpo del desviador esté fijo antes de retirar el cartucho. Si no está fijo, el proceso para retirar el cartucho puede causar daños a los tubos y conexiones.

PRECAUCIÓN: Riesgo de daños al producto. El calor excesivo puede causar daños a los componentes internos de plástico. Siga estos pasos para evitar causar daños al producto.

¡IMPORTANTE! Si el acceso a las conexiones de soldadura es limitado o si existe el riesgo de aplicar demasiado calor al cuerpo de latón, retire el cartucho antes de soldar. Si se retira el cartucho, evite que los sellos y los empaques de anillo (O-ring) se ensucien, dañen o desajusten.

¡IMPORTANTE! No aplique calor excesivo durante la soldadura. Mantenga la llama del soplete lejos del cuerpo de latón.

¡IMPORTANTE! Aplique calor directamente a los conectores y extensiones solamente.

□ Si no se ha retirado aún, retire el montaje del cartucho del desviador.
□ Encaje todos los tubos y conectores.
□ Suelde los tubos para el surtidor opcional o la ducha mural.
□ Conecte las tuberías del agua caliente y fría desde las válvulas al desviador.

Termine la instalación del desviador (cont.)

□ Al mismo tiempo que lo sostiene por debajo, instale el montaje del cartucho en el cuerpo del desviador y apriételo cuidadosamente con una llave.
□ Instale la manija del desviador. Utilice una llave hexagonal para apretar el tornillo de fijación.

Cabeza de la ducha de mano Anillo externo

8. Verificación de la instalación

• Termine la instalación de la válvula, la guarnición de la válvula y el resto de los componentes según las instrucciones incluidas con el producto.
  □ Asegúrese de que todas las conexiones estén apretadas.
  □ Abra el desagüe.
  □ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
  □ Abra las válvulas del agua fría y caliente y deje correr el agua por el surtidor (si está instalado) para eliminar los residuos. Verifique que no haya fugas.
  □ Compruebe que la ducha de mano funcione sin problemas.
  □ Confirme que el desviador funcione correctamente.
  □ Cierre las manijas del agua fría y caliente y vuelva a abrirlas. Verifique que el flujo de agua se desvíe de vuelta al surtidor y que la ducha de mano no esté activada.
  □ Cierre las válvulas.
