Caractéristiques	Détails
Type de produit	Robinet
Matériau	Laiton
Finition	Chromé
Type de montage	Montage sur évier
Nombre de poignées	Deux
Type de cartouche	Cartouche à disque en céramique
Débit d'eau	1.5 GPM (gallons par minute)
Installation	Facile, avec instructions fournies
Entretien	Nettoyage régulier de la surface, vérification des joints
Garantie	Garantie limitée à vie
Normes de sécurité	Conforme aux normes de plomberie en vigueur
Utilisation recommandée	Pour un usage domestique dans la cuisine ou la salle de bain

FOIRE AUX QUESTIONS - Lyntier K-10341 KOHLER

Comment installer le robinet KOHLER Lyntier K-10341 ?

Pour installer le robinet, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'eau avant de commencer et de vérifier que tous les outils nécessaires sont disponibles.

Comment nettoyer le robinet KOHLER Lyntier K-10341 ?

Utilisez un chiffon doux et un nettoyant doux pour éviter d'endommager la finition. Évitez les produits abrasifs ou les éponges rugueuses.

Que faire si le robinet fuit ?

Vérifiez d'abord les connections pour vous assurer qu'elles sont bien serrées. Si le problème persiste, il peut être nécessaire de remplacer les joints ou de contacter un professionnel.

Quel type de cartouche utilise le robinet KOHLER Lyntier K-10341 ?

Le robinet utilise une cartouche à disque céramique. Vous pouvez acheter une cartouche de remplacement auprès de votre revendeur KOHLER.

Comment ajuster la température de l'eau sur le robinet KOHLER Lyntier K-10341 ?

Le robinet est équipé d'un levier de mélange qui permet d'ajuster la température de l'eau. Tournez le levier vers la gauche pour de l'eau chaude et vers la droite pour de l'eau froide.

Le robinet KOHLER Lyntier K-10341 est-il garanti ?

Oui, le robinet est généralement couvert par une garantie limitée de 5 ans. Veuillez consulter les détails de la garantie fournis avec le produit.

Comment puis-je obtenir des pièces de rechange pour le robinet KOHLER Lyntier K-10341 ?

Vous pouvez obtenir des pièces de rechange en contactant le service client de KOHLER ou en visitant un revendeur agréé.

Le robinet KOHLER Lyntier K-10341 est-il compatible avec les chauffe-eaux ?

Oui, le robinet est compatible avec la plupart des chauffe-eaux, mais il est recommandé de vérifier les spécifications de votre chauffe-eau pour assurer la compatibilité.

MODE D'EMPLOI Lyntier K-10341 KOHLER

Français, page "Français-1"

Guide d'installation

Robinet de lavabo

Outils et matériels

Mastic de plombier

Clé à molette

Clé hexagonale de 1/8"

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Vérifier avec soin si les tubes d'évacuation et d'alimentation d'eau sont endommagés.
Pour de nouvelles installations, installer le robinet et le drain au lavabo avant d'installer celui-ci.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

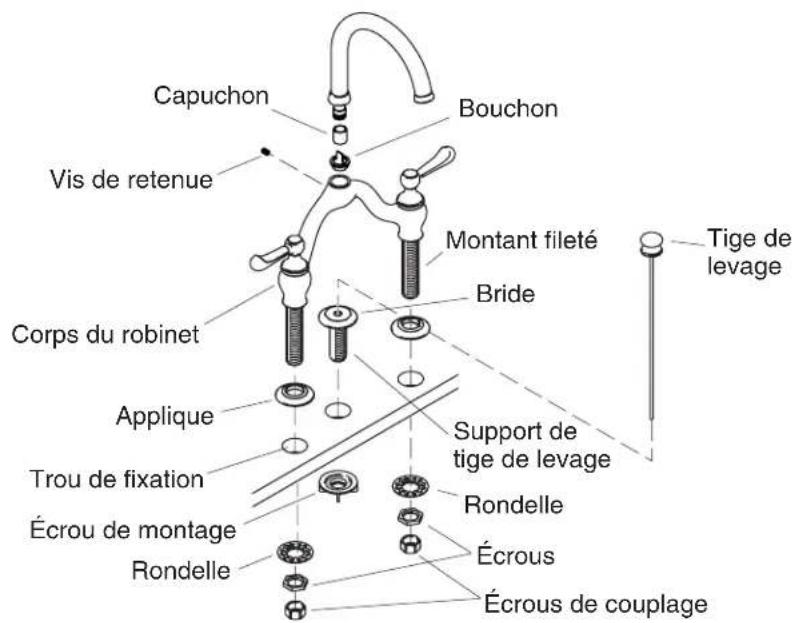

Capuchon Bouchon Vis de retenue Corps du robinet Applique Trou de fixation Écrou de montage Rondelle Montant fileté Bride Support de tige de levage Rondelle Écrous Écrous de couplage Tige de levage

1. Installer le robinet et le support de la tige de levage Installer le support de la tige de levage

IMPORTANT! La tige de levage et le support doivent être installés avant le robinet. Une fois le robinet installé, il sera difficile d'installer les composants de la tige de levage sans endommagement.

□ Appliquer du mastic de plombier ou autre étanchéité sous la bride du support de la tige de levage.
□ Insérer le support de la tige de levage à travers l'orifice de montage.
□ Sécuriser le support de la tige de levage avec l'écrou de montage.
□ Avec un chiffon humide, essuyer tout excès de mastic ou de matériau d'étanchéité.
□ Insérer la tige de levage dans son support.

Assembler le robinet

REMARQUE: Si le robinet est déjà assemblé, continuer à "Installer le robinet".

Installer le robinet et le support de la tige de levage (cont.)

□ Retirer le bouchon du corps du robinet et le capuchon du bec. Jeter le bouchon et le capuchon.
□ Insérer le bec dans le corps du robinet et le presser fermement pour engager le joint.
□ Positionner le bec.
□ En utilisant les vis de retenue fournies et la clé, sécuriser le bec au corps du robinet.

Installer le robinet

□ Nettoyer la surface du lavabo pour éliminer toute graisse, huile ou débris.
□ Appliquer du mastic de plombier ou autre matériau d'étanchéité au-dessous de chaque applique selon les instructions du fabricant.
□ Glisser une applique sur chacun des montants filetés.
□ Insérer les montants filetés à travers les orifices de montage.
□ Glisser une rondelle sur chacun des quatre montants filetés.
□ Visser un écrou sur chaque montant fileté pour sécuriser le robinet à la surface de montage. Serrer les écrous à fond au moyen de la clé à molette.
□ Avec un chiffon humide, essuyer tout excès de mastic ou de matériau d'étanchéité autour des appliques.

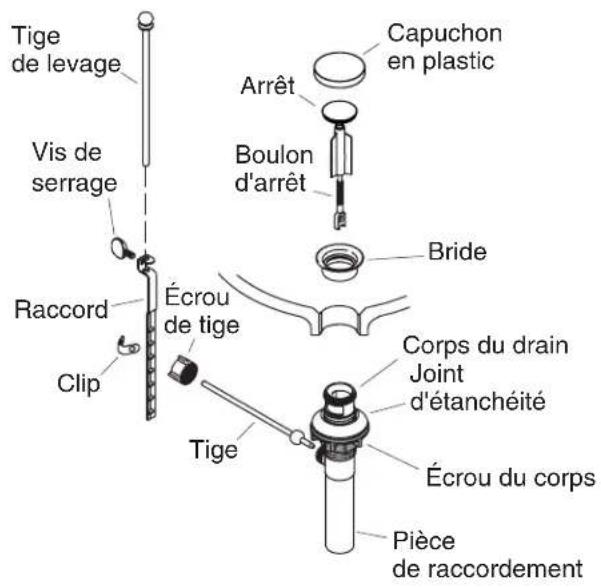

Tige de levage Vis de serrage Raccord Clip Écrou de tige Tige Arrêt Boulon d'arrêt Capuchon en plastic Bride Corps du drain Joint d'étanchéité Écrou du corps Pièce de raccordement

2. Installer le drain

□ Retirer le capuchon en plastic de l'ensemble du drain.
□ Retirer l'arrêt de la bride.
□ Retirer la bride du corps du drain.
□ Visser l'écrou du corps dans celui du drain.
□ Glisser le joint à l'écrou du corps.
□ D'en-dessous du lavabo, insérer le corps du drain à travers l'orifice du drain.
□ Appliquer du mastic de plombier au dessous de la bride.
□ Visser la bride au-dessus du corps du drain.
□ Visser l'écrou du corps dans le corps du drain jusqu'à ce que le joint soit compressé contre le côté inférieur du lavabo.
□ Nettoyer tout excès de mastic de plombier autour de la bride.
□ Retirer l'écrou de la tige du corps du drain.
□ Retirer le clip de la tige.

Installer le drain (cont.)

□ Insérer l'extrémité courte de la tige dans le trou d'étanchéité et sous l'arrêt. Sécuriser légèrement en place avec l'écrou de la tige.
□ Pousser la tige vers le bas pour ouvrir le drain.
□ Insérer l'arrêt dans l'ensemble du drain.
☐ Retirer et ajuster l'arrêt de manière à ce qu'il s'élève d'environ 3/8"(1 cm) en position d'ouverture. Pour ajuster, maintenir le boulon d'arrêt et tourner l'arrêt vers la gauche pour élever et vers la droite pour baisser.
□ Ré-installer l'arrêt.
□ PourdesinstallationsAnti-vandalisme:Retirer l'écrou de la tige. Alors que l'arrêt est en place, insérer l'extrémité de la tige à travers l'orifice du boulon d'arrêt. Sécuriser la tige avec l'écrou de celle-ci.
□ Pourtouteslesautresinstallations:Serrer l'écrou de la tige pour sécuriser cette dernière.
- Identifier le meilleur trou dans le raccord pour permettre une opération complète de la tige et de la tige de levage.
☐ Aligner le trou du raccord avec la tige et glisser le clip et le raccord sur la tige avec la vis de serrage orientée vers l'arrière du lavabo.
□ Pour déplacer le raccord vers la position appropriée, comprimer le clip et le glisser sur la tige.
- Aligner le raccord avec la tige de levage du robinet et presser la tige de levage à travers le trou dans le raccord. Si nécessaire, desserrer la vis de serrage sur le raccord.
□ Vérifier que la poignée de la tige de levage repose sur l'applique lorsque le drain est en position d'ouverture complète.
□ Serrer la vis de serrage pour sécuriser la position de la tige de levage.

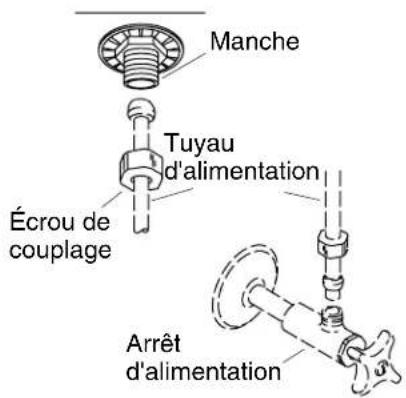

Manche Tuyau d'alimentation Écrou de couplage Arrêt d'alimentation

3. Connexions d'alimentation

□ Si le lavabo n'est pas installé, l'installer à ce moment en suivant les instructions du fabricant.
□ Connecter les manches d'alimentation du robinet aux lignes d'alimentation avec l'écrou de couplage (Gauche est chaud - droit est froid). Bien serrer les écrous de couplage.
□ Serrer toutes les connexions.

4. Vérification de l'installation

□ Connecter le siphon en P.
□ S'assurer que toutes les connexions soient serrées.
□ Retirer l'aérateur en le tournant vers la gauche.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Ajuster au besoin.
☐ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Fermer les valves chaudes et froides.
□ Retirer tout débris de l'aérateur puis réinstaller.
