Guía de instalación Grifería de lavabo

Herramientas y materiales

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente los tubos de suministro y de desagüe para asegurarse que no estén dañados.
□ Para instalaciones nuevas, monte la grifería y el desagüe en el lavabo antes de instalar el lavabo.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

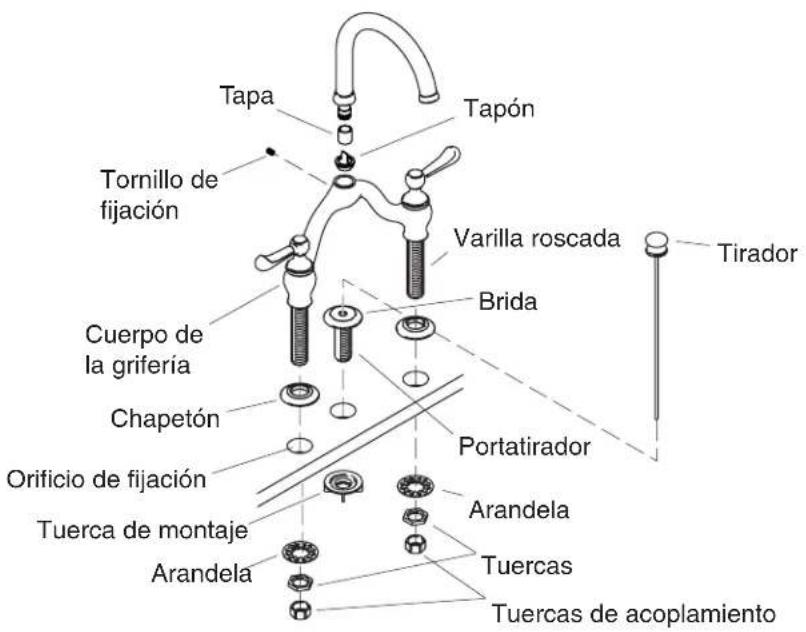

Tapa Tapón Tornillo de fijación Varilla roscada Brida Cuerpo de la grifería Chapetón Orificio de fijación Portatirador Tuerca de montaje Arandela Tuercas de acoplamiento Tirador

1. Instale la grifería y el portatirador

Instale el portatirador

¡IMPORTANTE!El portatirador y el tirador se deben instalar antes de instalar la grifería. Una vez instalada la grifería, será difícil instalar los componentes del tirador sin causar daños al tirador.

□ Aplique masilla de plomería u otro sellador en el dorso de la brida del portatirador.
□ Inserte el portatirador en el orificio de fijación.
□ Fije el portatirador con la tuerca de montaje.
□ Con un trapo húmedo, limpie el exceso de masilla o sellador.
□ Inserte el tirador en el portatirador.

Ensamble la grifería

NOTA: Si la grifería ya está ensamblada, continúe en "Instale la grifería".

□ Retire el tapón del cuerpo de la grifería y la tapa del surtidor. Deseche el tapón y la tapa.

Instale la grifería y el portatirador (cont.)

□ Inserte el surtidor en el cuerpo de la grifería y presione hacia abajo firmemente para encajar el sello.
□ Coloque el surtidor en posición.
□ Utilizando el tornillo de fijación y llave provistos, fije el surtidor al cuerpo de la grifería.

Instale la grifería

□ Limpie la superficie del lavabo para eliminar la grasa, aceite o residuos.
□ Aplique masilla de plomería u otro sellador en el dorso de cada chapetón, según las instrucciones de fabricante de la masilla.
□ Coloque un chapetón en cada una de las varillas roscadas.
- Inserte las varillas roscadas en los orificios de fijación.
□ Deslice una arandela en cada una de las varillas roscadas.
□ Enrosque una tuerca en cada varilla roscada para fijar la grifería a la superficie de montaje. Apriete bien las tuercas con una llave.
□ Con un trapo húmedo, limpie el exceso de masilla o sellador de alrededor de los chapetones.

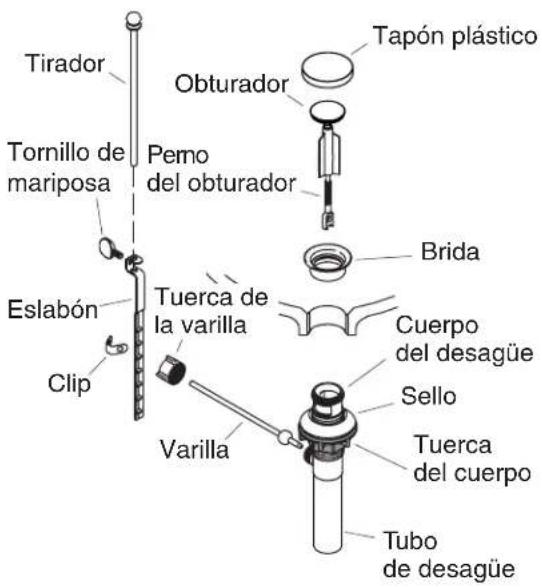

Tirador Tornillo de mariposa Eslabón Clip Pemo del obturador Tuerca de la varilla Varilla Tupón plástico Obturador Brida Cuerpo del desagüe Sello Tuerca del cuerpo Tubo de desagüe

2. Instale el desagüe

□ Retire el tapón plástico del montaje del desagüe.
□ Retire el obturador de la brida.
□ Retire la brida del cuerpo del desagüe.
□ Enrosque la tuerca del cuerpo en el cuerpo del desagüe.
□ Deslice el sello hasta la tuerca del cuerpo.
Por debajo del lavabo, inserte el cuerpo de desagüe en el orificio de desagüe.
□ Aplique masilla de plomería al dorso de la brida.
□ Enrosque la brida en la parte superior del cuerpo del desagüe.
□ Enrosque la tuerca del cuerpo subiéndola por el cuerpo del desagüe hasta que el sello quede comprimido contra la parte inferior del lavabo.
□ Limpie el exceso de masilla de alrededor de la brida.
□ Retire la tuerca de la varilla del cuerpo del desagüe.
□ Retire el clip de la varilla.

Instale el desagüe (cont.)

• Inserte el extremo corto de la varilla en el orificio del sello y por debajo del obturador. Asegure sin apretar con la tuerca de la varilla.
  □ Presione la varilla hacia abajo para abrir el desagüe.
  □ Inserte el obturador en el montaje del desagüe.
  Retire y ajuste el obturador de manera que se levante aproximadamente 3/8"(1 cm) en la posición abierta. Para ajustar, sostenga el perno del obturador y gire el obturador a la izquierda para elevarlo, o a l a d e r echa para bajarlo.
  □ Vuelva a instalar el obturador.
  Parainstalacionesresistentesalvandalismo:Retire la tuerca de la varilla. Estando el obturador en su lugar, inserte el extremo de la varilla en el orificio del perno del obturador. Fije la varilla con la tuerca de la varilla.
• Paratodaslasdemásinstalaciones: Apriete la tuerca de la varilla para fijar la varilla.
  □ Identifique el orificio en el eslabón que mejor facilite el funcionamiento de la varilla y del tirador.
  □ Alinee el orificio del eslabón con la varilla, y deslice el clip y el eslabón en la varilla con el tornillo de mariposa orientado hacia la parte posterior del lavabo.
  □ Para mover el eslabón a la posición correcta, apriete el clip y deslícelo a lo largo de la varilla.
  □ Alinee el eslabón con la varilla del tirador y empújela a través del orificio en el eslabón. Si es necesario, afloje el tornillo de mariposa en el eslabón.
  □ Verifique que la perilla del tirador descanse en el chapetón cuando el desagüe esté en la posición completamente abierta.
  □ Apriete el tornillo de mariposa para fijar la posición del tirador.

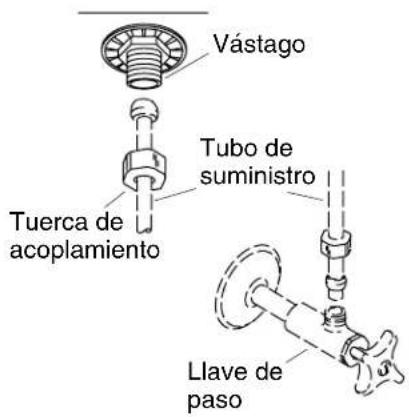

Vástago Tuerca de acoplamiento Tubo de suministro Llave de paso

3. Conexiones del suministro

□ Si el lavabo no está instalado, instálelo en este momento siguiendo las instrucciones del fabricante del lavabo.
□ Conecte los vástagos de suministro de la grifería a las líneas de suministro con la tuerca de acoplamiento (la izquierda para el agua caliente - la derecha para el agua fría). Apriete bien las tuercas de acoplamiento.
□ Apriete todas las conexiones.

4. Verificación de la instalación

□ Conecte la trampa en P.
□ Verifique que todas las conexiones estén apretadas.
□ Quite el aireador girándolo hacia la izquierda.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas. Ajuste de ser necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua corra por el surtidor durante un minuto para eliminar las partículas. Verifique que no haya fugas.
□ Cierre las válvulas del agua fría y caliente.
□ Limpie las partículas que haya en el aireador y vuelva a instalarlo.
