Marque	Kohler
Modèle	Coralais K-15253
Type de produit	Robinet de cuisine avec douchette séparée
Matériau	Laiton massif
Finition	Chrome (standard), autres finitions disponibles
Hauteur (totale)	Environ 38 cm
Portée (bec)	Environ 20 cm
Nombre de trous	2 (robinet + douchette)
Diamètre de perçage	1 trou pour le robinet : Ø 32 mm ; 1 trou pour la douchette : Ø 22 mm
Type de cartouche	Cartouche céramique à disque
Débit d'eau	8,3 L/min (à 3 bar)
Raccordement	Tuyaux flexibles 3/8 po (9,5 mm) avec écrous
Alimentation	Eau chaude et eau froide (gauche chaud, droite froid)
Douchette	Douchette amovible avec flexible
Garantie	Garantie limitée à vie
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse ; ne pas utiliser de produits abrasifs
Pieces détachées et réparabilité	Pièces disponibles : cartouche, aérateur, flexibles, poignées, douchette
Normes	Conforme aux codes de plomberie locaux
Poids	Environ 2,5 kg

FOIRE AUX QUESTIONS - Coralais K-15253 KOHLER

Comment installer le robinet Coralais K-15253 ?

Suivez les étapes de la notice : coupez l'eau, appliquez du mastic de plomberie sous la base, fixez le robinet sur l'évier, serrez les écrous sous l'évier, puis raccordez les flexibles. N'oubliez pas d'installer la douchette si elle est fournie.

Le robinet fuit au niveau de la base, que faire ?

Vérifiez le serrage des écrous sous l'évier et l'état du joint d'étanchéité. Si nécessaire, remplacez le joint ou appliquez du mastic de plomberie neuf.

Comment purger l'air et les débris après installation ?

Retirez l'aérateur, ouvrez l'eau chaude et froide pendant une minute, puis refermez et remettez l'aérateur en place.

Quel type de mastic utiliser pour l'étanchéité ?

Utilisez un mastic de plomberie standard ou du ruban d'étanchéité en téflon pour les filetages.

La douchette ne tient pas en place, comment la réparer ?

Vérifiez que l'écrou de fixation du support est bien serré sous l'évier. Remplacez le joint si nécessaire.

Comment nettoyer le robinet sans l'abîmer ?

Nettoyez régulièrement avec un chiffon doux humide et du savon doux. Évitez les nettoyants abrasifs, acides ou chlorés.

Le débit d'eau est faible, pourquoi ?

L'aérateur peut être obstrué par des débris. Dévissez-le et nettoyez-le à l'eau claire ou avec une brosse douce.

Quelle est la garantie du robinet Coralais K-15253 ?

Kohler offre une garantie limitée à vie sur les robinets Coralais. Conservez votre preuve d'achat.

Puis-je installer ce robinet sur un évier à 1 trou ?

Non, ce robinet nécessite 2 trous : un pour le robinet principal et un pour la douchette séparée.

Les flexibles d'alimentation sont-ils fournis ?

Oui, le robinet est livré avec des flexibles tressés de 3/8 po prêts à raccorder.

MODE D'EMPLOI Coralais K-15253 KOHLER

Français, page "Français-1"

Outils et matériels

Clé à molette

Pinces

Mastic de plomberie

Scie à métaux ou coupe-tube

Clé à tubes

Arrêt(s) d'alimentation et tuyauterie

Siphon en P

Joint d'étanchéité pour filetage

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper les alimentations d'eau. □ Vérifier avec soin la tuyauterie d'évacuation ou d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire. □ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier. □ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

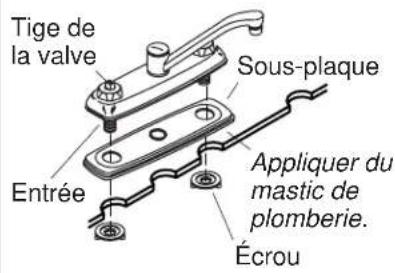

1. Installation du robinet

REMARQUE : Si le robinet ne comporte pas de poignées pré-assemblées, la tige du robinet d'eau froide est identifiée. Gauche est chaud, droite est froid.

□ Placer la sous-applique sous la base du robinet. □ Appliquer du mastic de plombier ou un produit d'étanchéité semblable sur le dessous du bec selon les instructions du fabricant. □ Centrer et aligner le robinet sur l'évier. □ Bien serrer à la main les écrous d'en-dessous de l'évier. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

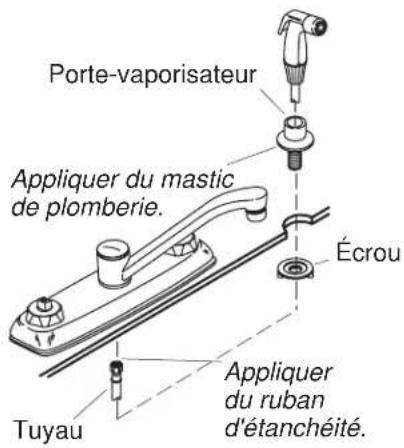

2. Installer le vaporisateur (optionnel)

□ Appliquer du mastic de plombier ou autre produit d'étanchéité au-dessous du support du vaporisateur selon les instructions du fabricant. □ Insérer le support du vaporisateur dans l'orifice de l'évier. □ Serrer à la main l'écrou au support du vaporisateur d'en-dessous de l'évier. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

Installer le vaporisateur (optionnel) (cont.)

□ Insérer le flexible du vaporisateur dans son support. □ Attacher le flexible à la base du robinet à l'aide de joint d'étanchéité pour filetage.

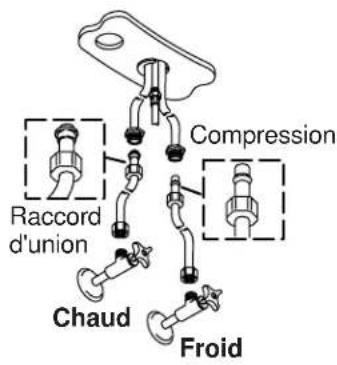

3. Installer les alimentations

□ Raccorder les tubes d'alimentation aux entrées de robinet et arrêts d'alimentation. Gauche est chaud, droite est froid. □ Serrer toutes les connexions.

4. Vérification de l'installation

REMARQUE : Si les poignées ne sont pas pré-assemblées au robinet, les installer selon les instructions emballées avec les poignées.

S'assurer de fermer les deux poignées de robinet. Le chaud est à droite et le froid est vers la gauche. Ouvrir les alimentations d'eau chaude et froide. Vérifier s'il y a des fuites. Retirer l'aérateur en le tournant vers la gauche. Ouvrir l'eau chaude et froide pendant une minute pour purger les débris du robinet. Fermer les poignées de robinet d'eau chaude et froide. Rattacher l'aérateur en le pivotant vers la droite jusqu'au serrage.
