MANUAL DE USUARIO Coralais K-15253 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1010457-2-B

THE BOLD LOOK OF KOHLER®

Tools and Materials

Adjustable Wrench

Pliers Plumbers Putty

Guía de instalación Griferías de fregadero de cocina

Herramientas y materiales

Llave ajustable

Pinzas

Masilla de plomería

Sierra para metales o cortatubos

Llave de tubo

Llave/s de paso del suministro

Sifón en P

Cinta selladora de roscas

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre los suministros de agua.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
□ En las instalaciones nuevas, monte la grifería en el fregadero antes de instalar el fregadero.
□ Antes de la instalación, desembale la grifería nueva y revise con cuidado todas las piezas para ver si están dañadas. Luego, vuelva a poner la grifería en la caja hasta el momento de la instalación.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

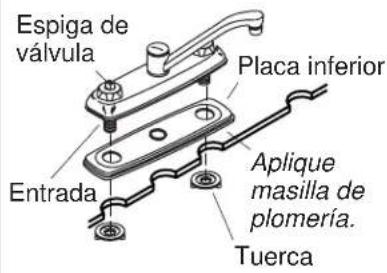

Espiga de válvula Placa inferior Entrada Aplique masilla de plomería. Tuerca

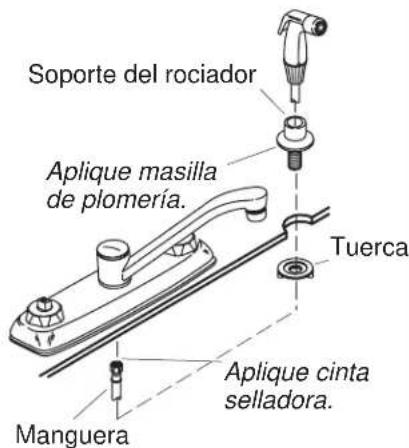

Soporte del rociador Aplique masilla de plomería. Tuerca Manguera Aplique cinta selladora.

1. Instalación de la grifería

NOTA: Si la grifería no viene con las manijas montadas, se ha marcado la espiga de la válvula del agua fría para su identificación. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.

□ Coloque la placa inferior en la parte inferior de la base de la grifería.
□ Aplique una tira de masilla de plomería u otro sellador por debajo de la placa inferior según las instrucciones del fabricante sellador.
□ Centre y alinee la grifería en el fregadero.
□ Apriete bien las tuercas por debajo del fregadero con la mano.
□ Elimine el exceso de masilla de plomería o sellador.

2. Instale el rociador (opcional)

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del soporte del rociador según las instrucciones del fabricante del sellador.
□ Inserte el rociador a través del orificio del fregadero.
□ Apriete la tuerca con la mano en el soporte del rociador por debajo del fregadero.
□ Elimine el exceso de masilla de plomería o sellador.

Instale el rociador (opcional) (cont.)

□ Inserte la manguera del rociador a través del soporte del rociador.
□ Conecte la manguera a la base de la grifería con cinta selladora de roscas.

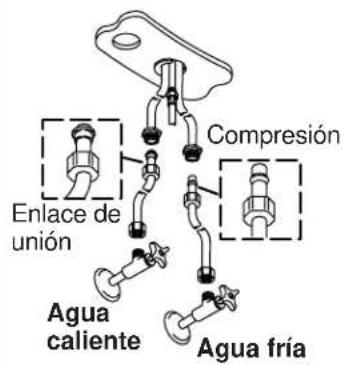

Enlace de unión Agua caliente Compresión Agua fría

Aireador

3. Instale los suministros

□ Conecte los tubos de suministro a las entradas de la grifería y a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.

4. Verificación de la instalación

NOTA: Si las manijas no están montadas a la grifería, instálelas según las instrucciones embaladas con las manijas.

□ Verifique que ambas manijas de la grifería estén cerradas. El agua caliente se cierra a la derecha y el agua fría se cierra a la izquierda.
□ Abra los suministros del agua fría y caliente. Verifique que no haya fugas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra las manijas del agua caliente y fría durante un minuto para eliminar los residuos de la grifería.
□ Cierre las manijas del agua fría y caliente.
□ Vuelva a montar el aireador girándolo a la derecha hasta que esté apretado con la mano.
