VT6182 - Compresseur Campbell Hausfeld - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compresseur à piston, 6 gallons, 125 PSI maximum
Débit d'air	2.4 CFM à 90 PSI
Poids	30 lbs (environ 13.6 kg)
Dimensions	24 x 15 x 18 pouces
Utilisation recommandée	Idéal pour les petits travaux de bricolage, gonflage, et outils pneumatiques légers
Maintenance	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air, vidanger le réservoir d'eau
Sécurité	Utiliser des lunettes de protection, éviter les surfaces humides, ne pas surcharger le compresseur
Informations générales	Garantie limitée de 1 an, pièces de rechange disponibles

FOIRE AUX QUESTIONS - VT6182 Campbell Hausfeld

Comment démarrer le compresseur Campbell Hausfeld VT6182 ?

Assurez-vous que le compresseur est branché à une prise électrique adéquate, puis allumez l'interrupteur de mise sous tension situé sur le panneau de commande.

Que faire si le compresseur ne démarre pas ?

Vérifiez que le compresseur est correctement branché, que le fusible n'est pas grillé et que le réservoir est suffisamment vide pour permettre le démarrage.

Comment régler la pression de sortie d'air ?

Utilisez le régulateur de pression situé sur le panneau de commande pour ajuster la pression de sortie selon vos besoins.

Comment savoir si le compresseur est en surcharge ?

Le compresseur peut surchauffer si utilisé trop longtemps sans pause. Si vous entendez des bruits inhabituels ou si le compresseur s'arrête, laissez-le refroidir pendant au moins 30 minutes.

Quel type d'huile utiliser pour le compresseur ?

Utilisez de l'huile pour compresseur de type SAE 30 pour assurer un fonctionnement optimal et prolonger la durée de vie de l'appareil.

Comment nettoyer le filtre à air du compresseur ?

Dévissez le couvercle du filtre à air, retirez le filtre et nettoyez-le à l'eau savonneuse. Rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Que faire si le compresseur fuit de l'air ?

Vérifiez les connexions et les joints pour détecter des fuites. Si des fissures ou des dommages sont visibles, remplacez les pièces défectueuses.

Comment stocker le compresseur ?

Débranchez le compresseur, vidangez l'eau du réservoir, nettoyez-le et rangez-le dans un endroit sec et frais, à l'abri des intempéries.

Quelle est la capacité du réservoir du Campbell Hausfeld VT6182 ?

Le réservoir du compresseur Campbell Hausfeld VT6182 a une capacité de 24 litres.

Est-ce que le compresseur est portable ?

Oui, le Campbell Hausfeld VT6182 est équipé de roues et d'une poignée pour faciliter le transport.

MODE D'EMPLOI VT6182 Campbell Hausfeld

Instructions d'Utilisation

S'il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l'entretien du produit décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme référence.

Compresseurs d'Air Portatifs

Description

Les compresseurs d'air sont conçus pour fournir l'air comprimé aux outils pneumatiques et pour opérer des pistolets vaporisateurs. Les pompes de ces outils sont lubrifiées à l'huile. Un petit surplus d'huile est présent dans le jet d'air comprimé. Installer les filtres appropriés pour les applications qui exigent de l'air libre d'huile ou l'eau. Le compresseur d'air doit être fixé sur un plancher ou une fondation solide. N'importe quel autre usage de ces modèles niera la garantie et le fabricant ne sera pas responsable pour les problèmes ou dommages résultant de l'usage inapproprié.

Directives de Sécurité

Ce manuel contient de l'information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

ADANGER

Danger indique

une situation hasardeuse imminente qui résultera en perte de vie ou blessures graves.

AVERTISSEMENT

Aver- issement

indique une situation hasardeuse potentielle qui peut résulter en perte de vie ou blessures graves.

ATTENTION

Attention indique

une situation hasardeuse potentielle qui peut résulter en blessures.

AVIS

Avis indique

de l'information importante pour éviter le dommage de l'équipement.

Déballage

Lors du déballage, l'examiner soigneusement pour rechercher toute trace de dommage susceptible de s'être produit en cours de transport. Serrer tous raccords, boulons, etc., avant d'utiliser le modèle.

AAVERTISSEMENT Ne pas utiliser

un modèle qui a été endommagé pendant le transport, la manipulation ou l'utilisation. Le dommage peut résulter en éclatement et peut causer des blessures ou dégâts matériels.

Généralités sur la Sécurité

Puisque le compresseur d'air et les autres pièces détachées (pompe, pistolets, filtres, graisseurs, tuyaux, etc.) font partie d'un système de haute pression, il est nécessaire de suivre les précautions suivantes:

1. Lire attentivement tous manuels compris avec ce produit. Se familiariser avec ce produit, ses commandes et son utilisa

1. Suivre tous les codes de sécurité et d'électricité locaux ainsi que les National Electrical Codes (NEC) et Occupational Safety and Health Act (OSHA) dans les É.-U.
2. Seules les personnes bien familiarisées avec ces règles d'utilisation doivent être autorisées à se servir du compresseur.
3. Garder les visiteurs à l'écart de/et NE JAMAIS permettre les enfants dans l'endroit de travail.
4. Utiliser des lunettes de sécurité et la protection auditive pendant l'utilisation du modèle.
5. Ne pas se tenir debout sur/ni utiliser le modèle comme une prise à main.
6. Inspector le système d'air comprimé et les pièces détachées électriques pour toute indication de dommage, détérioration, faiblesse ou fuites avant chaque utilisation. Réparer ou remplacer toutes pièces défectueuses

ADANGER

Avertissement D'Air Respirable

Ce compresseur/pompe N'EST PAS équipé pour et NE DEVRAIT PAS être utilisé "comme soi" pour fournir de l'air respirable. En cas d'applications d'air pour la consommation humaine, le compresseur d'air/pompe doit être équipé avec de l'équipement de sécurité en canalisation et d'alarme. Cet équipement additionnel est nécessaire pour filtrer et purifier l'air afin d'atteindre les spécifications minimales pour la respiration Grade D décrite dans le Compressed Gas Association Commodity Specification G 7.1 - 1966, OSHA 29 CFR 1910. 134, and/or Canadian Standards Associations (CSA).

DÉNÉGATION DES GARANTIES SI LE COMPRESSEUR EST UTILISÉ POUR LES APPLICATIONS D'AIR RESPIRABLE ET L'ÉQUIPEMENT DE SÉCURITÉ EN CANALISATION ET D'ALARME N'EST PAS UTILISÉ SIMULTANÉMENT, LES GARANTIES EN EXISTANCE SERONT ANNULÉES, ET CAMPBELL HAUSFELD NIE TOUTE RESPONSABILITÉ POUR N'IMPORTE QUELLE PERTE, BLESSURE OU DOMMAGE.

avant l'utilisation.

1. Inspector le degré de serrage de toutes attaches fréquemment.

AVERTISSEMENT

Les moteurs, l'équipement et les commandes électriques peuvent causer des arcs électriques qui peuvent allumer un gaz ou une vapeur inflammable. Ne jamais utiliser ou réparer le modèle près d'un gaz ou d'une vapeur inflammable. Ne jamais entreposer les liquides ou gaz inflammables près du compresseur.

MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie! Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Généralités sur la Sécurité (Suite)

AVERTISSEMENT

Ne jamais faire fonctionner un compresseur sans un carter de courroie. Ce modèle peut se

démarrer sans avis. Le contact avec les pièces mobiles peut causer des blessures personnelles ou dégâts matériels.

1. Ne pas porter des vêtements flottants ou des bijoux qui peuvent se prendre dans les pièces mobiles du modèle.

ATTENTION

Les pièces du compresseur peuvent être chaudes même si le modèle est hors circuit.

1. Garder les doigts à l'écart du compresseur; les pièces mobiles et chaudes peuvent causer des blessures et/ou des brûlures.
2. Si l'équipement vibre anormalement, ARRÊTER le moteur et l'inspecter immédiatement. La vibration est généralement une indication d'un problème.
3. Pour réduire le risque d'incendie, garder l'extérieur du moteur libre d'huile, de solvants et de graisse excessive.

AVERTISSEMENT

Une

de sûreté ASME au réglage qui n'est pas plus élevé que la pression permise maximum du contenant de pression DOIT être installée dans le réservoir de ce compresseur. La soupape de sûreté ASME doit avoir une classificaton de débit et de pression suffisante afin de protéger les pièces détachées sous pression contre l'éclatement.

ATTENTION

Se référ-

er à la

décalcomanie de spécifications du compresseur pour la pression de service maximum. Ne pas faire fonctionner avec le manostat ni les soupapes pilote réglés plus haut que la pression de service maximum.

1. Ne jamais essayer d'ajuster la soupape de sûreté. Garder la soupape de sûreté libre de peinture et autres accumulations.

ADANGER

Ne jamais essayer de réparer ou de modifier un réservoir! Le soudage, perçage ou autre modifications peuvent affaiblir le réservoir et peuvent résulter en dommage de rupture ou d'explosion. Toujours remplacer un réservoir usé, fendu ou endommagé.

AVIS

Purger le liquide du

réservoir quotidiennement.

1. L'accumulation d'humidité cause la rouille qui peut affaiblir le réservoir. Purger le réservoir quotidiennement et l'inspecter périodiquement pour la rouille et la corrosion ou autre dommage.
2. L'air mouvante peut agiter la poussière et le débris qui peut être dangereux. Dissiper l'air lentement en purgeant l'humidité ou pendant la dépressurisation du système de compresseur.

PRÉCAUTIONS DE PULVÉRISATION

AVERTISSEMENT

Ne jamais pulvériser des matières inflammables dans l'endroit d'une flamme ni près des sources d'allumage y compris le modèle de compresseur.

1. Ne pas fumer pendant la pulvérisation de peintures, insecticides ou autres matières toxiques ou inflammables.
2. Utiliser un masque/respirateur pendant la pulvérisation et pulvériser dans un endroit bien ventilé afin d'éviter les hasards de santé et d'incendie.
3. Ne pas diriger la peinture ni autre matériel vers le compresseur. Situer le compresseur aussi loin que possible de l'endroit de pulvérisation afin de diminuer l'accumulation de surpulvérisation sur le compresseur.
4. Pendant la vaporisation de ou le nettoyage avec des solvants ou produits chimiques toxiques, suivre les instructions fournies par le

fabricant des produits chimiques.

AVERTISSEMENT

Débrancher, étiquetter et verrouiller la source

d'alimentation. Dissiper toute

la pression du système avant d'installer, procéder à l'entretien, déplacer ou de réparer.

Introduction

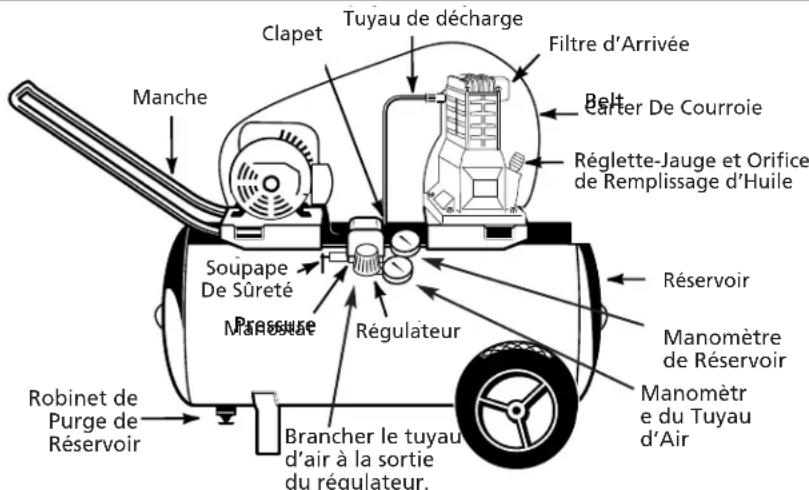

Se référer à la Figure 1 pour rechercher les pièces suivantes.

Manostat - Interrupteur Auto/Off - Dans la position "AUTO" le compresseur se coupe automatiquement quand la pression du réservoir atteint une pression maximale réglée d'avance. Dans la position "off", le compresseur ne fonctionnera pas. Cet interrupteur devrait être dans la position "OFF" pour le branchement ou le débranchement du cordon d'alimentation de la prise de courant ou pour le changement d'outils pneumatiques. (Voir Figure 8) Lorsque le manostat coupe le moteur (off), vous entenderez de l'air qui s'échappe de la Soupape de Décharge du Manostat pendant un peu de temps. Ceci relâche la pression d'air du tuyau de décharge et permet que le compresseur se remet en marche plus facilement.

Régulateur - Le régulateur contrôle la quantité de pression d'air dans le tuyau. Le tuyau d'air est branché à la sortie du régulateur.

Soupape de Sûreté ASME - Cette soupape relâche l'air automatiquement si la pression du réservoir dépasse la pression maximale réglée d'avance.

Tuyau de décharge - Ce tuyau transporte l'air comprimé de la pompe au clapet. Ce tuyau devient très chaud pendant l'usage.

Clapet Tuyau de décharge Filtre d'Arrivée Manche Belt Earter De Courroie Réglette-Jauge et Orifice de Remplissage d'Huile Soupape De Sûreté Manoise Régulateur Réservoir Manomètre de Réservoir Manomètre e du Tuyau d'Air Robinet de Purge de Réservoir Brancher le tuyau d'air à la sortie du régulateur.

Figure 1 (Modèle vertical pas indiqué)

Introduction (Suite)

AVERTISSEMENT

Pour éviter le

risque de brûlures graves, ne jamais toucher le tuyau de décharge.

Clapet - Soupape à sens unique qui permet l'arrivée d'air dans le réservoir, mais empêche le refoulement d'air dans la pompe du compresseur.

Manche - Conçue pour le déplacement du compresseur.

▲AVERTISSEMENT

Ne jamais

utiliser la manche pour soulever le modèle du plancher.

Carter De Courroie - Couvre la courroie, la poulie du moteur et le volant.

AVERTISSEMENT

Ne jamais utiliser le compresseur sans un carter de courroie. Ce modèle peut se démarrer sans avis. Le contact pièces mobiles peut causer des blessures graves ou le dégât m

Robinet de Purge de Réservoir - Cette soupape est située sur la base du réservoir. Utiliser cette soupape pour purger l'humidité du réservoir quotidiennement afin de réduire le risque de corrosion.

Réduire la pression du réservoir sous 69 kPa, et ensuite purger l'humidité du réservoir quotidiennement pour éviter la corrosion. Purger l'humidité du(des) réservoir(s) en tournant le robinet de purge situé sous le réservoir.

Manomètre de Réservoir - Indique la pression d'air présente dans le réservoir.

Manomère de Tuyau d'Air - Indique la quantité de pression d'air dans le tuyau utilisé pour actionner les outils. Cette pression est augmentée ou diminuée avec le régulateur.

Montage

MODÈLES AVEC RÉSERVOIRS HORIZONTAUX SEULEMENT MANCHE

1. Enlever la vis du manche de la plaque de base du réservoir si installé d'avance.
2. Introduire le manche dans les deux bords de la plaque de base du réservoir. Serrer le manche afin qu'il s'ajuste dans les ouvertures spéciaux dans la plaque de base (Voir Figure 2).
3. Placer un petit morceau de bois contre le bout du manche, frapper avec un maillet ou un marteau afin d'aligner le trou dans le manche avec le trou dans la plaque de base.
4. Introduire et serrer la vis de manche

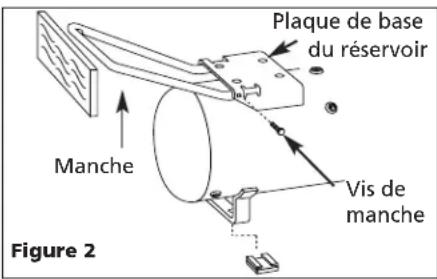

Plaque de base du réservoir Manche Vis de manche Figure 2

dans le trou de la plaque de base et à travers le manche. S'assurer que la vis passe à travers le manche.

MONTAGE DE ROUES

Les articles indiqués d'un astétrisque (*) dans la Figure 3 sont livrés dégagés, avec le modèle. Monter selon les instructions suivantes:

1. Introduire le boulon à épaulement à

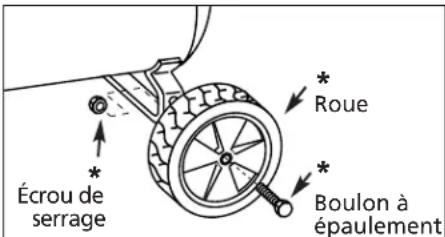

Écrou de serrage Roue Boulon à épaulement

Figure 3

travers le moyeu de roue avec la tête du boulon au sens opposé de la section de moyeu en saillie.

1. Pour les roues de diamètre 20,32 cm, introduire le boulon d'épaulement dans le trou le plus bas dans l'arbre de roue du réservoir et bien le fixer avec un écrou de serrage.
2. Pour les roues de diamètre 25,40 cm, introduire le boulon d'épaulement dans le trou le plus haut de l'arbre de roue du réservoir et bien le fixer avec l'écrou de serrage. Répéter cette étape pour le sens opposé.

Une fois monté, le réservoir doit être situé au niveau ou incliné un peu vers le robinet de purge du réservoir afin que le réservoir se purge correctement.

MODÈLES AVEC RÉSERVOIRS VERTICAUX SEULEMENT

MONTAGE DE MANCHE

Introduire quatre vis de manche à travers les trous dans le manche et serrer à la plaque de base (Voir Figure 4).

MONTAGE DE PIED

Les articles indiqués d'un astétrisque (*) sont livrés dégagés, avec le modèle (Voir Figure 5).

1. Incliner le modèle afin de permettre l'accès au pied avant et le stabiliser avec sûreté afin d'assurer que le modèle ne bascule pas.

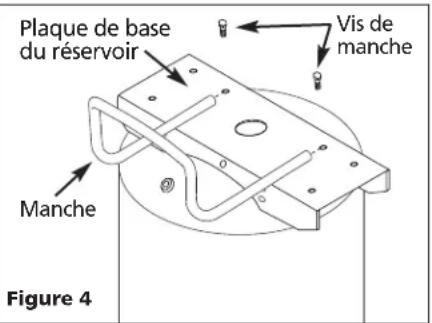

Plaque de base du réservoir Vis de manche Manche Figure 4

1. Introduire le boulon à travers le pied et le support. Le pied devrait être situé sur le côté plus bas du support.
2. Fixer avec sûreté avec l'écrou de blocage. Répéter au sens opposé.

MONTAGE DE ROUES

Les articles indiqués d'un astétrisque (*) sont livrés dégagés, avec le modèle (Voir Figure 5).

1. Introduire le boulon à épaulement à travers le moyeu de roue avec la tête du boulon au sens opposé de la section de moyeu en saillie.
2. Avancer le boulon d'épaulement à travers le trou sur le fer d'arbre de roue du réservoir et bien le fixer avec l'écrou de blocage. Répéter au sens opposé.

GRAISSAGE

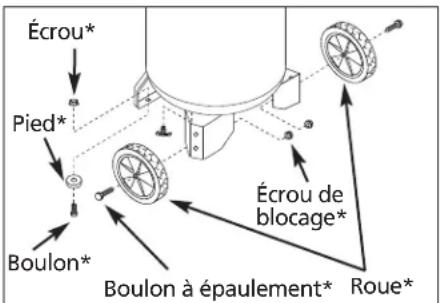

Écrou* Pied* Boulon* Boulon à épaulement* Écrou de blocage* Roue*

Figure 5 - Montage de Pied et de Roues

ATTENTION CE MODÈLE

EST LIVRÉ SANS HUILE! Suivre les instructions de graissage avant de faire fonctionner le compresseur.

S'assurer que le prolongement de vidange d'huile soit installé (si compris). Enlever le reniflard de jauge (Voir Fig. 6) et remplir la pompe d'huile selon le Tableau 1.

PROLONGEMENT DE VIDANGE D'HUILE

Quelques modèles ont un prolongement de vidange d'huile et un bouchon (situé avec le manuel d'utilisation). Installer le prolongement de vidange d'huile et le bouchon avant d'ajouter l'huile à la pompe. Pour éviter des fuites d'huile, il est hautement recommandé d'appliquer le ruban d'étanchéité de filetage de

Montage (Suite)

PTFE, ou pâte enduit d'étanchéité, aux filets sur chaque extrémité de l'extension de drainage de l'huile. Visser le bouchon sur un bout du prolongement. Enlever le bouchon de vidange d'huile de la base de la pompe et installer le prolongement de vidange d'huile (Voir Figure 6).

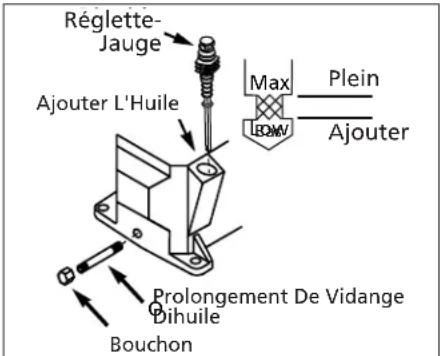

Réglette- Jauge Ajouter L'Huile Max Plein Ajouter Prolongement De Vidange Dihuile Bouchon

Figure 6

Voir l'étiquette de spécifications sur le réservoir d'air pour votre modèle de pompe et se référer au Tableau 1 pour la capacité d'huile correcte. Utiliser l'huile pour compresseur d'air industrielle SAE 30 ou l'huile complètement synthétique pour moteurs telle que Mobil 1 10W-30.

Ne pas utiliser l'huile pour automobile ordinaire telle que

10W-30. Les additifs dans l'huile de moteur peuvent causer de l'encrassement dans les soupapes et peuvent diminuer la vie de la pompe. Pour assurer la durée maximum de la pompe, purger et remplacer l'huile après la première heure de fonctionnement. Le niveau d'huile correct est illustré dans la Figure 6.

Modèle de Pompe Capacité d'huile approx.

VS260000KB 0,18 L

VT470000KB 0,35 L

VT470200KB 0,34 L

TC100000KB 0,35 L

Tableau 1

INSTALLATION DE FILS

Les codes d'installation de fils électriques varient selon la région. L'installation de fils à la source, fiche et fusible disjoncteur doivent correspondre au moins à l'ampérage et à la tension indiqués sur la plaque indicatrice du moteur et doivent satisfaire tous codes électriques pour ce minimum. Utiliser une fusée à retardement sauté de type T ou un disjoncteur.

ATTENTION

L'installation de fils insuffisante peut causer le surchauffage, court-circuit et dommage d'incendie.

REMARQUE: Les modèles de 120 volts, 15 A peuvent fonctionner sur un circuit de 120 volts 15 A sous les conditions suivantes:

1. Aucun autre appareil électrique ou lumière soit connecté au même branchement.
2. L'alimentation en tension est normale.
3. Le circuit est équipé d'un disjoncteur de 15 A ou une fusée à retardement sauté en T (Pour le Canada utiliser Type D).

S'il n'est pas possible d'atteindre les conditions ci-dessus ou si le déclenchement de l'appareil protecteur de courant est fréquent, il peut être nécessaire d'opérer le compresseur sur un circuit de 120 volts 20 A. Quelques modèles peuvent se transformer à un fonctionnement de 240 volts, se référer à la section MOTEUR À TENSION DOUBLE.

INSTRUCTIONS DE MISE À LA TERRE

1. Ce produit doit être mise à la terre. Lors d'un court-circuit, la mise à la terre diminue le risque de secousse électrique en fournissant un fil d'échappement pour le courant électrique. Le modèle est équipé d'un cordon avec une broche de terre qui correspond aux types de prises de courant indiquées sur la Figure 7. Si la fiche ne corresponde pas dans la prise de courant désirée, la faire remplacer par un électricien qualifié. terre correctement en respectant tous les codes et règlements locaux.

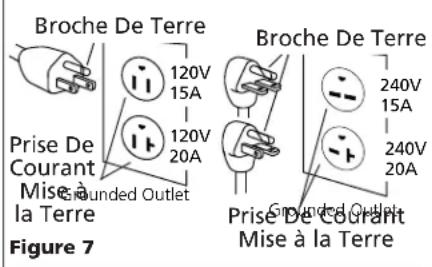

Broche De Terre 120V 15A Prise De Courant Mise à la Terre Grounded Outlet 120V 20A Figure 7 Broche De Terre 240V 15A Prise De Courant Mise à la Terre Grounded Outlet

!DANGER

L'usage incorrect d'une fiche mise à la terre peut résulter en risque de secousse électrique.

REMARQUE: Ne pas utiliser un adaptateur de mise à la terre.

1. Si la réparation ou le remplacement du cordon ou de la fiche est nécessaire, ne pas connecter le fil de

terre à ni une ni l'autre borne plate. Le fil avec l'isolation et une surface extérieure verte (avec ou sans rayures jaunes) est le fil de terre.

1. Si vous ne comprenez pas les instructions pour la mise à la terre ou si vous n'êtes pas certains si le produit est mis à la terre avec sûreté, vérifier avec un électricien ou personne qualifiée. Ne pas modifier la fiche fournie; si la fiche n'est pas la bonne taille pour la prise de courant, faire installer une nouvelle prise de courant par un électricien qualifié.

FICHES ET PRISES DE COURANT

1. Si la fiche sur le cordon d'alimentation du modèle vous parait étrange ou si la fiche ne correspond pas à votre prise de courant, se référer à la Figure 7 pour une explication des différentes fiches et des tensions que vous pouvez utiliser avec ces fiches.
2. S'assurer que le produit soit branché dans une prise de courant de même configuration que la fiche.
3. Les prises doivent être connectées aux circuits classifiés à porter au moins la tension et l'ampérage indiqués.
4. NE JAMAIS faire remplacer la prise de courant avec une autre qui a un ampérage plus élevé avant de s'informer si le changement respecte tous les codes électriques de votre quartier. L'installation doit être effectuée par un électricien qualifié. Si les produits doivent être rebranchés sur d'autres circuits, ce raccordement doit être effectué par une personne qualifiée.

MOTEURS À TENSION DOUBLE (QUELQUES MODÈLES)

Les moteurs à tension double peuvent être branchés pour soi 120 volts ou 240 volts. Déterminer la tension installée à l'usine pour votre compresseur en comparant la fiche sur le cordon avec les prises indiquées sur la Figure 7. Se référer à la décalcomanie sur le moteur afin de changer de tension basse à tension haute.

AAVERTISSEMENT Tout install-

ation de fils doit être effectué par un électricien qualifié.

Changement des branchements pour la tension alternative:

1. Débrancher le cordon de la source d'alimentation
2. Enlever le couvercle de borne du moteur.
3. Rechercher le schéma de connexion sur le dos du couvercle ou sur la

Montage (Suite)

plaque indicatrice du moteur et brancher à nouveau afin d'atteindre la tension désirée telle qu'indiquée sur le schéma.

AVERTISSEMENT

Si vous ne

comprenez pas le schéma d'installation de fils, il est nécessaire de rechercher un électricien certifié qui comprend les schémas d'installation de fils.

1. Changer la fiche afin de correspondre aux exigences de tension et de courant.

AAVERTISSEMENT

Pendant la

transformation à une tension alternative, s'assurer que le fil de mise à la terre vert du cordon soit branché à la broche de terre de la fiche et au corps métallique du manostat.

Fonctionnement

DÉMARRAGE

AVIS

Cette pompe

pour compresseur doit être remplie d'huile avant le démarrage. Se référer à la section de Graissage.

ATTENTION

Ne pas brancher

les outils pneumatiques au bout ouvert du tuyau avant que le démarrage soit complet et que le modèle fonctionne correctement.

1. Enlever la réglette-jauge du reniflard et remplir la pompe au niveau correct. Voir la section de Graissage.
2. Ouvrir le robinet de purge du réservoir.
3. Tournez le levier ou le bouton du manostat à la position OFF (ARRÊT) et branchez le cordon d'alimentation.
4. Tournez le levier ou le bouton du manostat à la position AUTO et faites fonctionner l'appareil pendant 30 minutes pour roder les pièces de la pompe (reportez-vous à la Figure 8).

Bouton AUTO AUTO/Arrêt

Levier – Arrêt

Levier – AUTO
Figure 8

1. Tourner le bouton du régulateur complètement au sens contraire des

aiguilles d'une montre. Le compresseur fonctionnera jusqu'à la pression maximale réglée d'avance et s'arrêtera.

1. Tourner le bouton du régulateur au sens des aiguilles d'une montre pour purger l'air. Le compresseur se remettra en marche à la pression réglée d'avance.

2. Tourner le levier ou bouton du manostat à la position OFF et débrancher le cordon d'alimentation. Tourner le bouton du régulateur lentement dans le sens des aiguilles d'une montre afin de dissiper toute la pression d'air. Ne pas procéder à l'étape suivante jusqu'à ce que la pression du réservoir est à zéro (0).

3. Brancher le tuyau, et ensuite fixer un mandrin ou un autre outil au bout ouvert du tuyau. Brancher le cordon d'alimentation. Tourner le levier du manostat à la position AUTO. Une fois que le modèle soit pressurisé, tourner le bouton du régulateur dans le sens des aiguilles d'une montre afin d'atteindre la pression de sortie désirée.

4. Après avoir utilisé l'appareil, tournez le levier ou le bouton du manostat à la position OFF (arrêt).

5. Si le compresseur sera hors usage pendant longtemps, purger l'air des canalisations et purger l'humidité du réservoir avec le robinet de purge. Ensuite suivre l'horaire d'entretien.

REMARQUE: Les modèles électriques sont équipé d'un manostat qui coupe le moteur (OFF) automatiquement quand la pression du réservoir atteint un niveau réglé d'avance. Une fois que l'air soit utilisé dans le réservoir et que la pression du réservoir atteint un niveau bas réglé d'avance, le manostat met le moteur en marche automatiquement.

Entretien

AVERTISSEMENT

Débrancher, étiquetter et verouiller la source d'alimentation, et ensuite

dissipper toute la pression du système avant d'essayer d'installer, déplacer ou de procéder au service ou à l'entretien.

Toutes réparations doivent être effectuées par un représentant de service autorisé.

POUR UN FONCTIONNEMENT EFFICACE:

Faire l'essai de la soupape de sûreté chaque semaine selon la méthode suivante et suivre l'horaire d'entretien ci-dessous.

L'HUMIDITÉ DANS L'AIR COMPRIMÉ

L'humidité dans l'air comprimé forme des gouttelettes en arrivant de la pompe du compresseur. Si l'humidité est élevée, ou si le compresseur est utilisé continuellement, cette humidité s'accumulera dans le réservoir. Pendant l'utilisation d'un pistolet à peinture ou d'un pistolet pour le décapage au sable, cette eau sera transportée du réservoir par moyen du tuyau, et en forme de gouttelettes, mélangées avec le matériel utilisé.

Important: Cette condensation peut causer des taches d'eau sur votre travail de peinture, surtout pendant la pulvérisation de peinture à l'huile. Pendant le décapage au sable, cette eau servira à tenir le sable ensemble et causera une obstruction dans le pistolet. Un filtre dans la ligne d'air situé aussi près du pistolet que possible peut aider à éliminer cette humidité.

1. Tirer l'anneau sur la soupape de sûreté et la laisser revenir à sa position normale (Voir Figure 9). Cette soupape laisse échapper l'air automatiquement si la pression dans le réservoir dépasse le maximum réglé d'avance.

Figure 9

ATTENTION

Une large quantité

d'air sera relâchée rapidement si la soupape de sûreté est actionnée avec de la pression d'air présente dans le réservoir.

⚠️DANGER

Ne jamais trifouiller

avec cette soupape. L'inspecter de temps en temps. Remplacer la soupape de sûreté s'il y a une fuite d'air une fois que la soupape soit lâchée ou si la soupape est grippée et ne fonctionne pas.

1. Avec le moteur hors circuit (OFF) et débranché, nettoyer le débris du moteur, volant, réservoir, canalisations d'air et des ailettes de refroidissement de la pompe.

COURROIE D'ENTRAÎNEMENT

Les courroies s'étirent pendant l'usage normal. Bien ajusté, une pression de 2,26 kg appliquée à la courroie entre la poulie du moteur et la pompe peut dériver approx. 12,7 mm (Voir Figure 10).

Entretien (Suite)

AJUSTEMENT DE LA COURROIE D'ENTRAÎNEMENT:

1. Enlever le carter de courroie.
2. Desserrer les quatre attaches qui tiennent le moteur à la plaque de base.
3. Déplacer le moteur dans la bonne

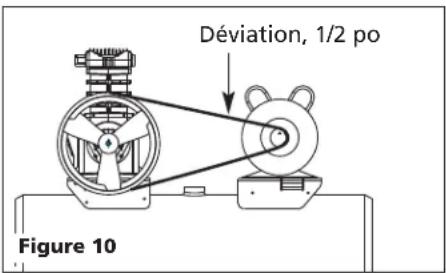

Déviation, 1/2 po Figure 10

direction. La courroie doit être bien alignée lors de l'ajustement.

1. Ajuster le volant ou la poulie du moteur afin que la courroie fonctionne de manière droite.
2. Si nécessaire, utiliser un arrache-roue pour déplacer la poulie sur l'arbre du moteur. Serrer la vis de pression une fois que la poulie soit en position.
3. Fixer le carter de courroie.

ENTREPOSAGE

1. Le tuyau et le compresseur doivent être entreposés dans un endroit frais et sec si hors usage.
2. Les réservoirs devraient être purgés d'humidité et le tuyau débranché et suspendu avec les bouts ouverts face en bas afin de permettre que l'humidité s'écoule du tuyau.
3. Protéger le cordon d'alimentation en le roulant, sans serrer, autour de la manche du modèle ou en le bobinant.

Support Technique

Pour de l'assistance technique concernant le fonctionnement ou la réparation de ce produit, s'il vous plaît composer le 1-800-543-6400.

EXIGENCE DE COUPLE (kg·cm)Boulons de Boulons detête de chapeauModèle compresseur de palier

VS 115-144 58-138
VT 259-346 58-138
TC 259-346 58-138

Tableau 3

HORAIRE D'ENTRETIEN

Fonction Quotidien Hebdomadaire Mensuel 3 Mois

Vérifier le niveau d'huile ●
Purger le réservoir ●
Inspector le filtre d'air ●
Vérifier la soupape de sûreté ●
Nettoyer le modèle ●
Vérifier le serrage de la courroie ●
Changer l'huile ●

Tableau 2
Guide de Dépannage

Symptôme	Cause(s) Possible(s)	Mesures Correctives
Pression de décharge basse	1. Demande d’air dépasse la capacité de la pompe2. Fuites d’air3. Arrivée d’air limitée4. Joints éclatés5. Fuites ou dommage aux soupapes	1. Diminuer la demande d’air ou utiliser un compresseur de plus haute capacité.2. Écouter pour des fuites d’air. Appliquer une solution savonneuse à tous les raccords et branchements et vérifier pour des bulles qui indiquent des fuites. Serrer ou remplacer les raccords ou branchements qui ont des fuites.3. Nettoyer la cartouche filtrante.4. Remplacer tous joints défectueux.5. Enlever la culasse et inspecter pour des soupapes cassées, soupapes mal dressées, sièges de soupapes endommagés, etc. Remplacer toutes les pièces défectueuses et remonter.⚠ ATTENTION Installer un nouveau joint d’étanchéité de culasse chaque fois que la culasse est enlevée
Le filtre à air fond à cause du surchauffage de la pompe	1. Joint isolant entre le filtre et la culasse manquant2. Soupape cassée/joint éclaté	1. Installer un joint d’étanchéité.2. Remplacer les soupapes ou installer un nouveau joint d’étanchéité.
Bruit excessif (cognement)	1. Moteur ou poulie de compresseur dégagé2. Manque d’huile dans le carter3. Bielle usée4. Alésages d’axe de piston usés5. Piston frappe la plaque de soupape	1. Poulies de moteur et de compresseur dégagés sont causes communes de cognement. Serrer les boulons de serrage et vis de pression de poulie.2. Vérifier le niveau d’huile; si bas, inspecter les paliers pour du dommage. L’huile sale peut causer du dommage.3. Remplacer la bielle. Entretenir le niveau d’huile et changer l’huile plus souvent.4. Enlever le piston équipé du compresseur et l’inspecter pour l’usure excessif. Remplacer les axes de piston ou pistons usés au besoin. Entretenir le niveau d’huile correct et changer l’huile plus souvent.5. Enlever la tête du compresseur et la plaque de soupape et inspecter pour de l’encrassement charbonneux ou autre matières étranges sur la partie supérieure du piston. Remplacer la culasse

Guide de Dépannage

Symptôme Cause(s) Possible(s) Mesures Correctives
Bruit excessif (cognement) Suite		et la plaque de soupape et utiliser un nouveau joint d'étanchéité. Voir la section de Graissage pour l'huile recommandée.
	6. Clapet bruyant dans le système de compresseur	Remplacer.ADANGERNe pas démonter le clapetsi le réservoir est pressurisé
Large quantité d'huile dans l'air de décharge REMARQÈE: Il y aura toujours un peu d'huile dans le jet d'air avec un compresseur graissé par l'huile.	Segments de piston usésArrivée d'air du compresseur limitéHuile excessive dans le compresseurViscosité d'huile incorrecte	Remplacer les segments de piston. Entretenir le niveau d'huile correct et changer l'huile plus souvent.Nettoyer le filtre. Vérifier le système d'arrivée pour autres restrictions.Vidanger jusqu'au niveau plein.Utiliser l'huile Mobil 1 ^® 10W-30
Eau dans l'air de débit/réservoir	Fonctionnement normal. La quantité d'eau augmentera si le temps est humide	Purger le réservoir plus souvent, au moins quotidiennement.Ajouter un filtre pour diminuer la quantité d'eau dans la canalisation d'air.
Le moteur ronronne et fonctionne lentement ou pas du tout	Cordon prolongateur utiliséFonctionnement défectueux du clapet ou de la soupape de déchargementBasse tension4. Panne de manostat - contacts ne ferment pas	N'utilisez pas un cordon prolongateur. Utilisez un tuyau d'air plus long avec un diamètre plus large.Remplacer le clapet, la soupape de déchargement ou le manostat.ADANGERNe pas démonter le clapetsi le réservoir est pressuriséVérifier avec un voltmètre, inspecter le disjoncteur de réenclenchement du moteur. Si le disjoncteur de réenclenchement se déclenche à maintes reprises, rechercher et corriger la cause. Voir l'article suivant.Réparer ou remplacer le manostat.
Le mécanisme de réenclenchement se déclenche à maintes reprises ou les fusibles sautent à maintes reprises	Trop d'appareils sur le même circuitTaille de fusible ou de disjoncteur incorrecteFonctionnement défectueux du clapetManostat réglé trop hautFils déserrésFonctionnement défectueux du moteur	Limiter l'usage du circuit au compresseur d'air seulement.Vérifier la classification des fusibles et des disjoncteurs.Remplacer la clapet.ADANGERNe pas démonter le clapetsi le réservoir est pressuriséRégler ou remplacer.Inspecter tous les branchements électriques.Remplacer le moteur.
Le réservoir ne conserve pas la pression quand le compresseur est hors circuit et la soupape d'arrêt est fermée	Clapet uséInspecter tous branchements et raccordements pour des fuitesInspector le réservoir pour des fentes ou des trous d'épingles	Remplacer le clapet.ADANGERNe pas démonter le clapetsi le réservoir est pressuriséSerrer.Remplacer le réservoir. Ne jamais réparer un réservoir endommagé.
Le manostat laisse souffler de l'air continuellement à travers de la soupape de déchargement	Fonctionnement défectueux du clapet	Remplacer le clapet si la soupape de déchargement a une fuite d'air continue.ADANGERNe pas démonter le clapetsi le réservoir est pressurisé
Le manostat ne relâche pas l'air lorsque le modèle se coupe (off)	Fonctionnement défectueux de la soupape de déchargement sur le manostat	Remplacer le manostat si la pression n'est pas dissipée pendant une courte durée de temps quand le modèle se coupe.ADANGERNe pas démonter le manostat si le réservoir est pressurisé
Vibration excessive	Attaches déserrésChangement de la courroie exigéRedressage de la courroie	Serrer.Remplacer avec une courroie de taille correcte.Aligner le volant et la poulie.

Garantie Limitée

1. DURÉE: À partir de la date d'achat par l'acheteur original comme suit : Un An, Deux Ans, Trois Ans, Quatre Ans ou Cinq Ans comme indiqué sur l'étiquette de caractéristiques du produit.

2. GARANTIE ACCORDÉE PAR (GARANT)

Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Téléphone: [phone].

1. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR) : L'acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.

2. PRODUITS COUVERTS PAR CETTE GARANTIE : N'importe quel compresseur d'air Campbell Hausfeld.

3. COUVERTURE DE LA PRÉSENTE GARANTIE : Pièces et Main d'œuvre pour remédier à de défauts importants causés par matériau et main d'œuvre pendant la première année de possession avec les exceptions indiquées ci-dessous. Pièces seulement pour remédier à de défauts importants causés par matériau et main d'œuvre pendant le temps restant de la couverture avec les exceptions indiquées ci-dessous.

4. LA PRÉSENTE GARANTIE NE COUVRE PAS :

A. Les garanties implicites, y compris celles de commercialisation et D'ADAPTATION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES À PARTIR DE LA DATE D'ACHAT INITIALE TELLE QU'INDIQUÉE DANS LA SECTION DURÉE. Si le compresseur d'air est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours de la date d'achat. Les compresseurs de deux étages ne sont pas limités à une garantie de quatre-vingt-dix (90) jours si utilisés dans les applications commerciales ou industrielles. Certaines Provinces (États) n'autorisent pas de limitations de durée pour les garanties implicites, donc les limitations précédentes peuvent donc ne pas s'appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n'autorisent pas l'exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou l'exclusion précédente peut donc ne pas s'appliquer.

C. Toute panne résultant d'un accident, d'une utilisation abusive, de la négligence ou d'une utilisation ne respectant pas les instructions données dans le(s) manuel(s) accompagnant le produit.

D. Service avant livraison; le montage, l'huile ou la graisse et les réglages par exemple.

E. Articles ou services qui sont exigés pour l'entretien normal du produit; graisses, filtres et joints d'étanchéité par exemple.

F. Les moteurs à essence et les pièces détachées sont expressément exclus de cette garantie limitée. L'acheteur doit observer la garantie du fabricant de moteur qui est fournie avec le produit.

G. Articles supplémentaires qui ne sont pas couverts sous cette garantie :

1. Articles exclus relatifs à Tous les Compresseurs

a. Toutes pièces détachées endommagées pendant l'expédition, n'importe quelle panne causée par un montage ou fonctionnement du modèle sous des conditions qui ne se conforment pas aux directives de montage et de fonctionnement ou dommage causé par le contact avec les outils ou les alentours.

b. La défaillance de la pompe ou de la soupape causée par la pluie, l'humidité excessive, un environnement corrosif ou autres polluants.

c. Les défauts de forme qui n'ont pas d'effet sur le fonctionnement du compresseur.

d. Les réservoirs rouillés, y compris mais sans s'y limiter à la rouille causée par la vidange incorrecte ou par un environnement corrosif.

e. Les composants suivants sont considérés comme des articles sujets à l'usure normale et ne sont pas couverts après le premier an de possession. Moteur électrique, soupape de retenue, interrupteur de pression, régulateur, manomètres, tuyaux, tubes, raccords, vis, écrous, articles de quincaillerie, courroies, poulies, volant, filtre d'air et boîtier, joints d'étanchéité, fuites d'air et d'huile, consommation ou usage d'huile, anneaux de piston.

f. Robinets de vidange.

g. Dommage dû à la tension ou installation de fils incorrecte.

h. Autres articles non indiqués mais considérés pièces d'usure générale.

i. Manostats, régulateurs d'air et soupapes de sûreté qui ont étés modifiés d'après les réglages de l'usine.

j. Dommage causé par l'entretien insuffisant du filtre.

k. Moteurs à induction utilisant l'électricité produite par un générateur.

1. Compresseurs Graissés

a. Usure de la pompe ou dommage aux soupapes causé par l'utilisation d'huile non-spécifiée.

b. Usure de la pompe ou dommage aux soupapes causé par toute contamination d'huile ou par le manque de suivre les directives d'entretien d'huile.

c. Usure ou dommage de la pompe causé par le manque de suivre les directives d'entretien d'huile, fonctionnement avec le niveau d'huile au dessous du bon niveau ou fonctionnement sans huile.

H. Main d'œuvre, appel de service, ou frais de transport après le premier an de possession de compresseurs stationnaires. Les compresseurs stationnaires sont identifiés par l'absence de manchon ou de roues.

1. RESPONSABILITÉS DU GARANT ÀUX TERMES DE CETTE GARANTIE : Réparation ou remplacement, au choix du Garant, d'un compresseur ou d'une pièce détachée qui s'est révélé défectueux ou qui n'est pas conforme pendant la durée de validité de la garantie.

2. RESPONSABILITÉS DE L'ACHETEUR AUX TERMES DE CETTE GARANTIE :

A. Fournir une preuve d'achat datée et un état d'entretien.

B. La livraison ou expédition des compresseurs portatifs ou des pièces détachées au Centre De Service Autorisé Campbell Hausfeld le plus près. Frais de transport, si applicables, sont la responsabilité de l'acheteur.

C. Utilisation et entretien du produit avec un soin raisonnable, ainsi que le décri(vent)t le(s) manuel(s) d'utilisation.

D. Réparations qui exigent de temps additionnel, taux de charge de fin de semaine, ou tout problème au-delà du taux normal de remboursement par main d'œuvre de réparations sous garantie du fabriquant.

E. Temps nécessaire pour tout contrôle de sécurité, entraînement de sécurité, ou situation semblable parce que le personnel de service puisse obtenir l'accès à l'installation.

F. L'emplacement de l'unité doit être facilement accessible et avoir l'espace suffisant parce que le personnel de service puisse effectuer les réparations.

1. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE : La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponibilité des pièces de rechange. Cette Garantie Limitée s'applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L'acheteur peut également jouir d'autres droits qui varient d'une Province, d'un État ou d'un Pays à l'autre.
