Caractéristiques techniques	Robinet de baignoire KOHLER Triton K-8046
Type de robinet	Robinet de baignoire
Matériau	Laiton
Finition	Chromé
Dimensions	Dimensions spécifiques non fournies
Pression d'eau recommandée	Pression d'eau standard
Utilisation	Conçu pour un usage domestique dans les baignoires
Installation	Installation murale
Maintenance	Nettoyage régulier avec des produits non abrasifs
Réparation	Pièces de rechange disponibles chez le fabricant
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - Triton K-8046 KOHLER

Comment régler la température de l'eau sur le robinet KOHLER Triton K-8046 ?

Pour régler la température de l'eau, tournez le levier vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Ajustez-le jusqu'à atteindre la température désirée.

Le robinet fuit, que dois-je faire ?

Si votre robinet fuit, vérifiez d'abord les joints et les rondelles. Si nécessaire, remplacez-les. Si le problème persiste, contactez un professionnel pour une inspection plus approfondie.

Comment nettoyer le robinet KOHLER Triton K-8046 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Quelle est la pression d'eau recommandée pour le robinet ?

La pression d'eau recommandée pour le robinet KOHLER Triton K-8046 est comprise entre 1 et 5 bars pour un fonctionnement optimal.

Le robinet ne s'ouvre pas, que faire ?

Si le robinet ne s'ouvre pas, vérifiez d'abord si l'eau est bien alimentée. Assurez-vous également que le robinet est correctement installé et que toutes les connexions sont sécurisées.

Peut-on installer le robinet soi-même ?

Oui, le robinet KOHLER Triton K-8046 peut être installé par un bricoleur expérimenté. Assurez-vous de suivre les instructions d'installation fournies dans le manuel.

Où puis-je trouver des pièces de rechange pour le KOHLER Triton K-8046 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de KOHLER ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité avec votre modèle.

Le robinet est-il couvert par une garantie ?

Oui, le robinet KOHLER Triton K-8046 est généralement couvert par une garantie limitée. Consultez les documents de garantie pour plus de détails sur la durée et les conditions.

MODE D'EMPLOI Triton K-8046 KOHLER

Français, page "Français-1"

Outils et matériels

Tournevis assortis

Clé à molette

Pinces

- Cintreuse

Joint d'étanchéité pour filetage

Mastic de plombier

Coupe-tube et lime cylindrique

Clé à sangle

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

Couper l'alimentation d'eau principale. Respecter tous les codes de plomberie et de bâtiment locaux. Si nécessaire, compléter le mur fini avant de commencer cette installation. Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

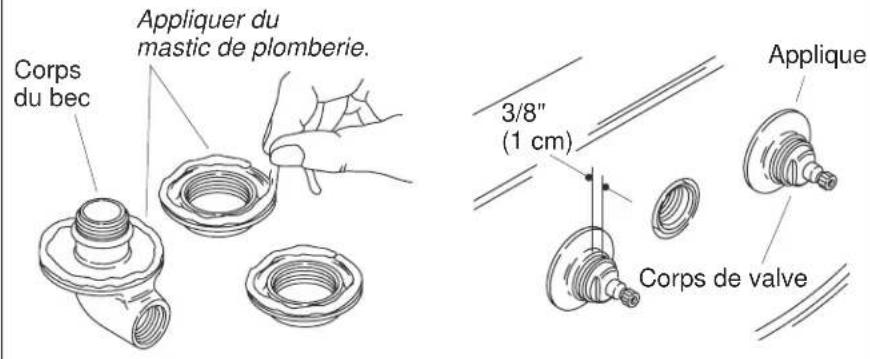

Corps du bec Appliquer du mastic de plomberie. 3/8" (1 cm) Corps de valve Applique

1. Installer l'arcade de la valve

Appliquer du mastic de plombier ou un produit similaire sous les appliques selon les instructions du fabricant du mastic. Placer le mandrin de la valve dans le lavabo et visser les appliques sur les corps de valve. Laisser à peu près 3/8" (1 cm) des filetages exposés à l'avant des appliques. Retirer tout excédent de mastic.

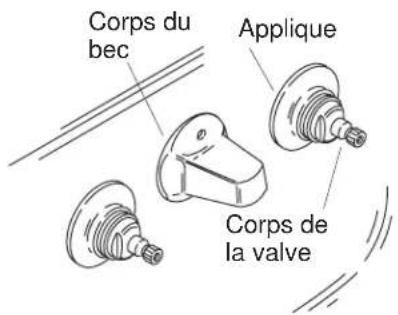

Corps du bec Applique Corps de la valve

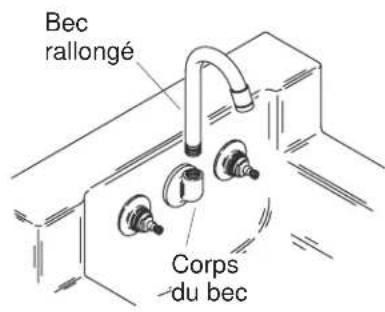

Bec rallongé Corps du bec

2. Installer le bec

IMPORTANT ! Travailler avec soin lors de l'installation du bec, pour ne pas en endommager la finition.

Tous les becs

□ Appliquer un ruban d'étanchéité sur les filets du bec. □ Visser le corps du bec sur le mandrin de valve de manière à ce que les appliques de valve et le corps de bec contactent le lavabo de manière égalée. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.

Bec rallongé

□ Appliquer un ruban d'étanchéité sur les filets du bec. □ Visser le bec sur son corps. Utiliser une clé à sangle propre pour serrer si nécessaire.

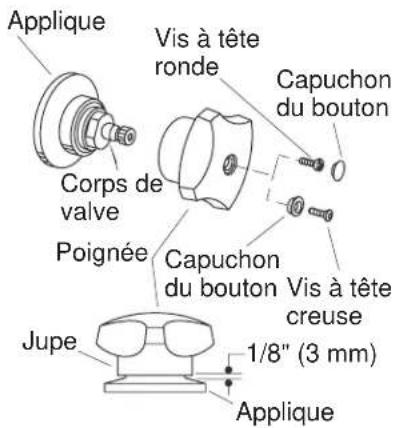

Applique Corps de valve Poignée Vis à tête ronde Capuchon du bouton Capuchon du bouton Vis à tête creuse Jupe 1/8" (3 mm) Applique

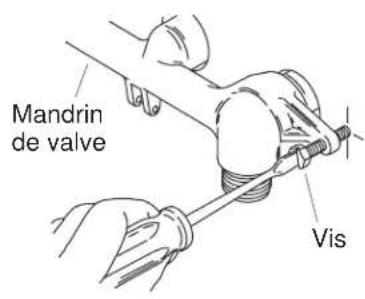

Mandrin de valve Vis

3. Installer les poignées

REMARQUE : Les illustrations montrent l'un des styles divers de poignées disponibles. Tous les styles de poignée suivent les étapes ci-dessous.

REMARQUE : Installer les poignées de levier parallèlement au sol (horizontal) en position FERMETURE.

Assembler les poignées, vis, et bouchons de boutons aux corps de valve. Si une des poignées touche l'applique, ajuster cette dernière pour un espacement minimum de 1/8" (3 mm) entre la jupe de la poignée et l'applique. - Serrer les deux vis sur le mandrin de valve à l'arrière du lavabo pour sécuriser le corps de valve.

4. Choisir le type d'évacuation

□ Consulter les illustrations ci-dessus pour déterminer le style de drain reçu avec votre lavabo. □ Veuillez s'il vous plaît suivre les instructions relatives à votre style de drain.

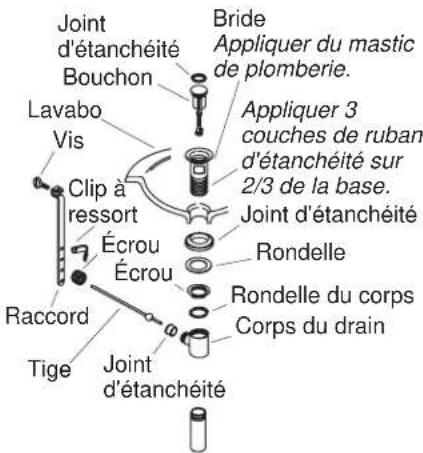

Joint d'étanchéité Bouchon Lavabo Vis Clip à ressort Écrou Écrou Raccord Tige Joint d'étanchéité Bride Appliquer du mastic de plomberie. Appliquer 3 couches de ruban d'étanchéité sur 2/3 de la base. Joint d'étanchéité Rondelle Rondelle du corps Corps du drain

5. Installation de drain - style a

□ Retirer la pellicule protectrice de la bride. □ Couvrir les deux tiers des tiges filetées de la bride avec trois couches de ruban d'étanchéité. □ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic. □ Ajuster la bride dans l'orifice du tuyau du drain. □ Assembler la bague d'étanchéité (côté biseauté vers le haut) et la rondelle sur la bride et visser partiellement l'écrou sur la bride. Ne pas serrer l'écrou pour le moment. □ Installer la rondelle du corps et le corps du drain de manière à ce que l'orifice de joint soit face au tuyau et serrer fermement l'écrou. Travailler soigneusement pour éviter les rayures de la finition. □ Retirer tout excédent de mastic d'étanchéité. □ Introduire le bouchon dans la bride. □ Introduire le joint d'étanchéité dans son orifice sur le corps.

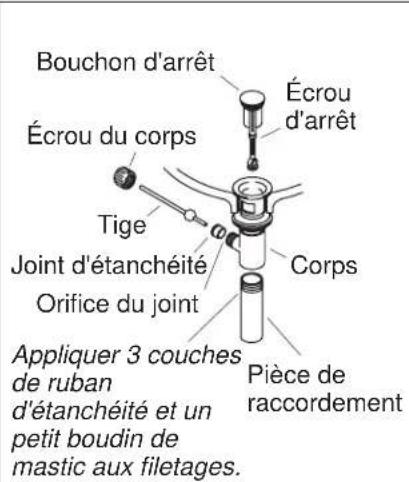

Bouchon d'arrêt Écrou d'arrêt Écrou du corps Tige Joint d'étanchéité Orifice du joint Corps Appliquer 3 couches de ruban d'étanchéité et un petit boudin de mastic aux filetages. Pièce de raccordement

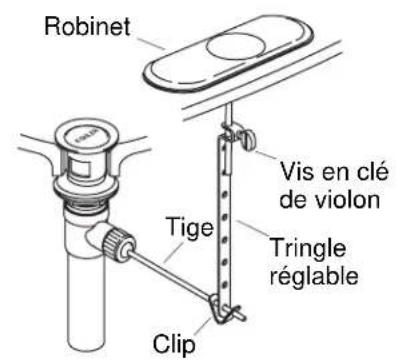

Robinet Vis en clé de violon Tige Tringle réglable Clip

6. Installation complète de drain - style a

Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice du joint du corps et sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice dans le bouchon. Fixer avec l'écrou du corps. Retirer et ajuster le bouchon pour qu'il puisse s'élever à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, dévisser l'écrou du bouchon et raccourcir ou rallonger au besoin. Serrer l'écrou du bouchon. □ Appliquer trois couches de ruban d'étanchéité pour tige filetées et de la pâte à joint sur le filetage de la pièce de raccordement. □ Visser le tuyau dans la bride et fixer en serrant à la main. Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil. □ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige. □ Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige. □ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.

Installation complète de drain - style a (cont.)

□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende au-dessus de l'orifice de la tige de levage.

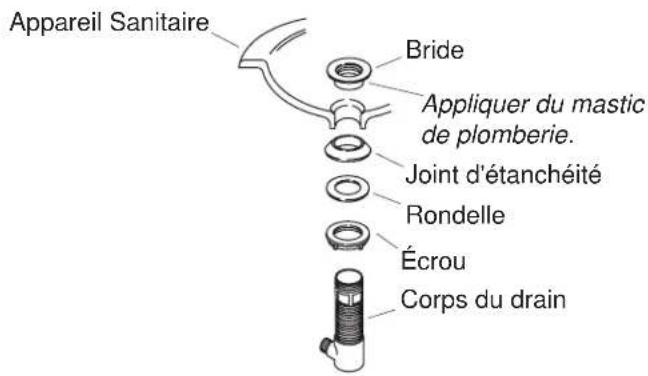

Appareil Sanitaire Bride Appliquer du mastic de plomberie. Joint d'étanchéité Rondelle Écrou Corps du drain

7. Installation de drain - style b

□ Retirer la pellicule protectrice de la bride. □ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic. □ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) sur le corps. □ Introduire le corps du drain dans l'appareil, insérer le corps du drain dans l'orifice du drain. □ Du dessus de l'appareil, serrer délicatement à la main la bride sur le corps du drain. □ S'assurer que l'orifice d'étanchéité du corps du drain soit face à l'appareil et serrer délicatement l'écrou. □ Retirer tout excédent de mastic d'étanchéité.

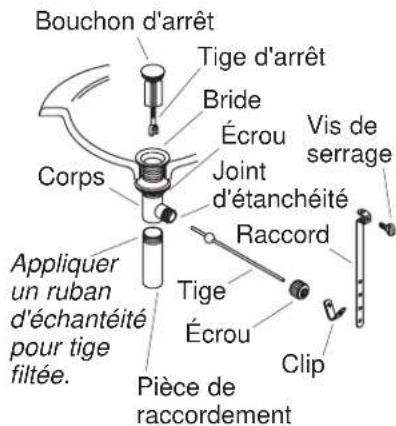

Bouchon d'arrêt Tige d'arrêt Bride Écrou Joint d'étanchéité Corps Vis de serrage Raccord Appliquer un ruban d'échantéité pour tige filtrée. Tige Écrou Clip Pièce de raccordement

8. Installation complète de drain - style b

□ Introduire le joint d'étanchéité dans l'orifice d'étanchéité sur le corps. □ Introduire le bouchon dans la bride. Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice d'étanchéité du corps sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice du bouchon. Serrer à la main l'écrou du corps. Retirer et ajuster le bouchon selon le besoin pour qu'il s'élève à peu près de 3/8" (1 cm) en position d'ouverture. Pour ajuster, pivoter la tige filetée selon le besoin. Serrer l'écrou de bouchon. □ Appliquer du ruban d'étanchéité au filetage de l'about et visser celui-ci au corps. Serrer fermement l'about. Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil. □ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige. Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige. □ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord. □ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2" (1,3 cm) au-dessus de l'orifice de la tige de levage.

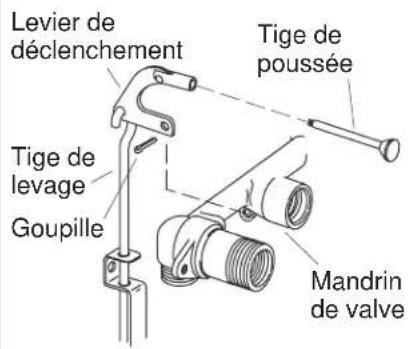

Levier de déclenchement Tige de poussée Tige de levage Goupille Mandrin de valve

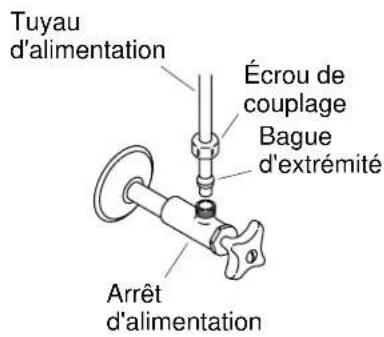

Tuyau d'alimentation Écrou de couplage Bague d'extrémité Arrêt d'alimentation

9. Installer le drain et les alimentations

IMPORTANT ! Les étapes du drain s'appliquent uniquement aux modèles K-8040 et K-8046.

✓ Installer le drain conformément aux instructions du fabricant. ✓ Si nécessaire, connecter l'ensemble de la tige de levage. ✓ Couper les tubes d'alimentation en s'assurant qu'il y ait assez de longueur pour l'emboitement des tubes dans les arrêts. ✓ Limer toutes les coupes de tube. ✓ Glisser les écrous de couplage sur les tuyaux d'alimentation. ✓ Positionner l'extrémité arrondie du tube d'alimentation (soit extrémité mandrinée ou bague d'extrémité) d'équerre sur l'entrée du corps de la valve. ✓ Serrer les écrous de couplage à la main. ✓ Courber délicatement les tubes d'alimentation pour les aligner avec les arrêts d'alimentation. ✓ Insérer un écrou de raccordement, puis bague de compression sur chaque tuyau d'alimentation d'eau. ✓ Insérer les tubes d'alimentation dans les sorties, en positionnant les extrémités arrondies du collet d'équerre dans les sorties. ✓ Serrer tous les écrous de couplage.

Aérateur Clé VP Aérateur

10. Compléter l'installation

□ S'assurer que tous les écrous de couplage soient bien serrés. Réparer selon la nécessité. □ S'assurer de fermer les deux poignées, (chaud = vers la gauche, froid = vers la droite). □ Ouvrir les robinets d'alimentation d'eau et vérifier s'il y a des fuites. □ Réparer au besoin. □ Retirer l'aérateur. □ Ouvrir les valves, et faire couler l'eau à travers le bec pendant environ une minute pour retirer tous les débris. Vérifier s'il y a des fuites. □ Retirer tous les débris de l'aérateur. □ Fermer les valves, et ré-installer l'aérateur.
