MANUAL DE USUARIO Triton K-8046 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

111290-2-BC

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Grifería para la pared posterior del lavabo

Herramientas y materiales

Destornilladores surtidos

Llave ajustable

Pinzas

Más:

- Doblador de tubo

Cinta selladora de roscas

Masilla de plomería

Cortatubos y herramienta de desbarbado

Llave de correa

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ De ser necesario, termine la pared acabada antes de empezar esta instalación.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

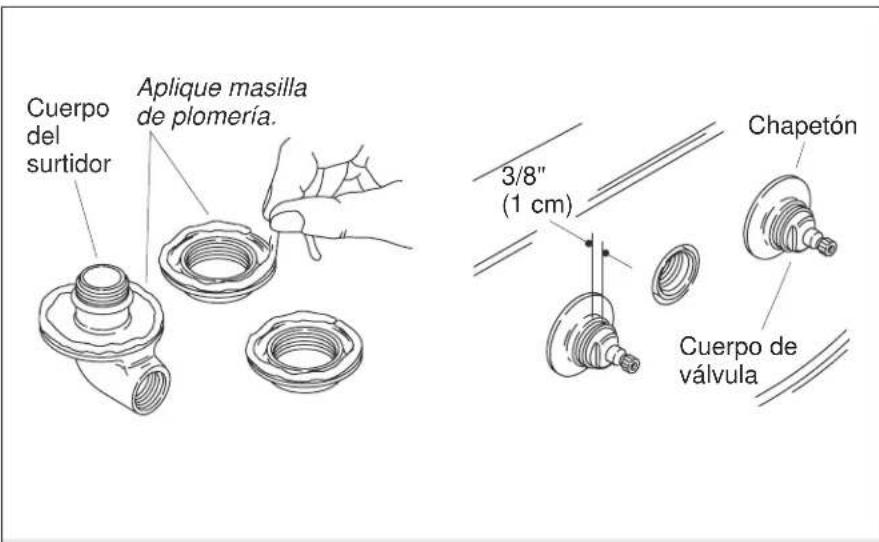

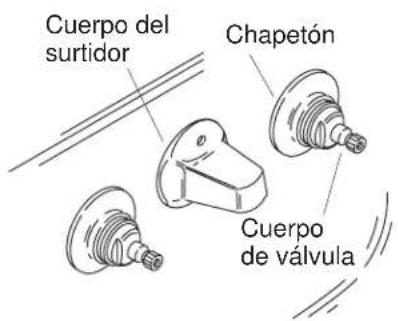

Cuerpo del surtidor Aplique masilla de plomería. 3/8" (1 cm) Chapetón Cuerpo de válvula

1. Instale la montura de la válvula

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de los chapetones y el cuerpo del surtidor según las instrucciones del fabricante.
Coloque la montura de la válvula a través del lavabo y enrosque los chapetones en los cuerpos de válvula. Deje aproximadamente 3/8" (1 cm) de las roscas expuestas en frente de los chapetones.
□ Elimine el exceso de sellador.

Cuerpo del surtidor Chapetón Cuerpo de válvula

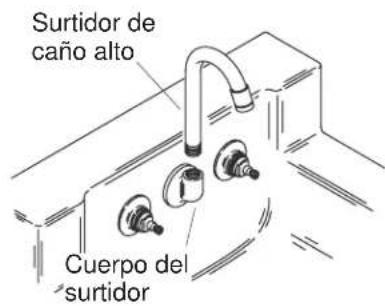

Surtidor de caño alto Cuerpo del surtidor

2. Instale el surtidor

¡IMPORTANTE! Tenga cuidado al instalar el surtidor para evitar dañar el acabado.

Todos los surtidores

□ Aplique cinta selladora de roscas a las roscas del surtidor.
□ Enrosque el cuerpo del surtidor en la montura de la válvula de manera que el cuerpo del surtidor y los chapetones de la válvula hagan contacto con el lavabo de manera uniforme.
□ Elimine el exceso de masilla de plomería o sellador.

Surtidor de caño alto

□ Aplique cinta selladora de roscas a las roscas del surtidor.
□ Enrosque el surtidor en el cuerpo de la válvula. De ser necesario, utilice una llave de correa limpia.

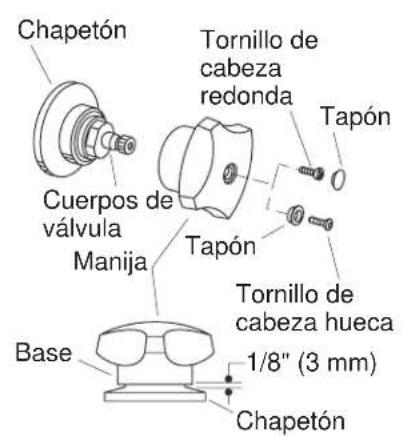

Chapetón Cuerpos de válvula Manija Tornillo de cabeza redonda Tapón Tapón Tornillo de cabeza hueca Base 1/8" (3 mm) Chapetón

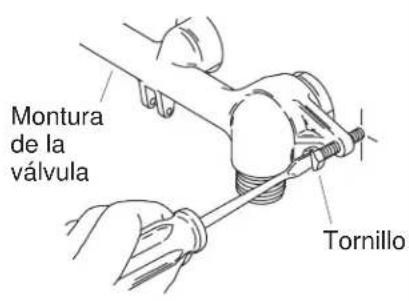

Montura de la válvula Tornillo

3. Instale las manijas

NOTA: La ilustración muestra uno de los estilos de manija disponibles. Todos los estilos de manija siguen los pasos a continuación.

NOTA: Instale manijas de palanca de manera que estén paralelas al piso (horizontal) cuando estén cerradas.

□ Monte las manijas, los tornillos y los tapones en los cuerpos de válvula.
☐ Si una de las manijas toca el chapetón, ajustelo dejando un espacio mínimo de 1/8" (3 mm) entre la base de la manija y el chapetón.
□ Apriete los dos tornillos de la montura de la válvula en la parte posterior del lavabo para fijar el cuerpo de la válvula.

4. Elija el tipo de desagüe

• Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
  □ Siga las instrucciones del estilo de su desagüe.

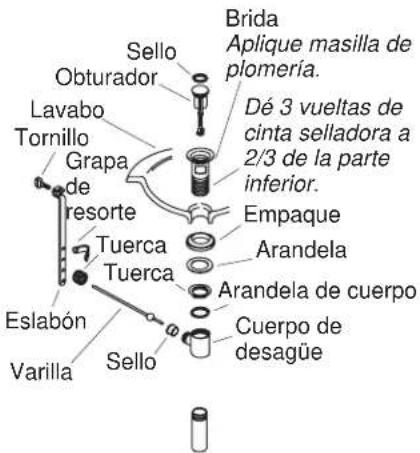

Brida Aplique masilla de plomería. Sello Obturador Lavabo Tornillo Grapa de resorte Tuerca Tuerca Eslabón Varilla Sello Dé 3 vueltas de cinta selladora a 2/3 de la parte inferior. Empaque Arandela Arandela de cuerpo Cuerpo de desagüe

5. Instalación del desagüe - Estilo A

□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe del aparato sanitario.
□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia el dorso del aparato sanitario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.

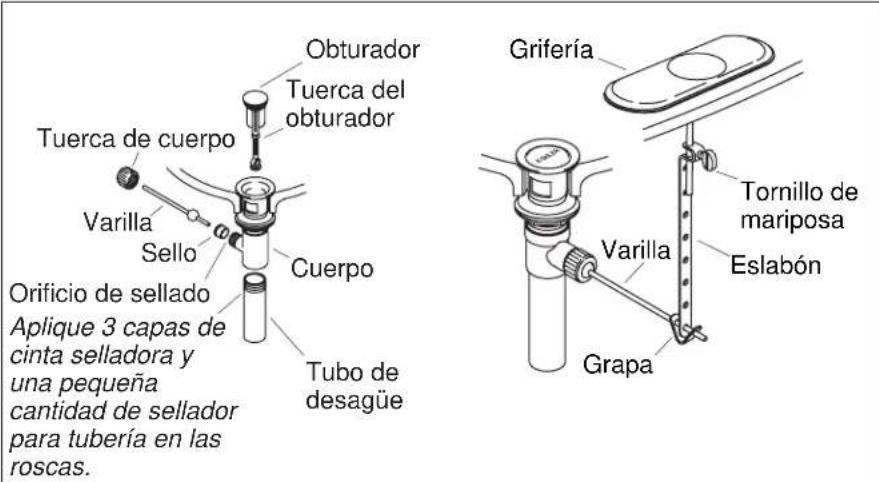

Obturador Tuerca del obturador Tuerca de cuerpo Varilla Sello Cuerpo Orificio de sellado Aplique 3 capas de cinta selladora y una pequeña cantidad de sellador para tubería en las roscas. Tubo de desagüe Grifería Tornillo de mariposa Eslabón Varilla Grapa

6. Termine la instalación del desagüe - estilo A

□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique una pequeña cantidad de sellador para tuberías a las roscas.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
□ Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - estilo A (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga por el orificio del tirador de desagüe.

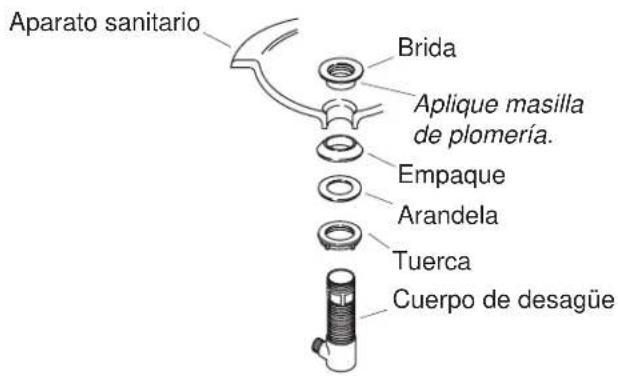

Aparato sanitario Brida Aplique masilla de plomería. Empaque Arandela Tuerca Cuerpo de desagüe

7. Instalación del desagüe - estilo B

□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
□ Apriete bien la brida en el cuerpo de desagüe con la mano por la parte superior del aparato sanitario.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe esté orientado hacia el dorso del aparato sanitario y apriete bien la tuerca.
□ Elimine el exceso de masilla de plomería o sellador.

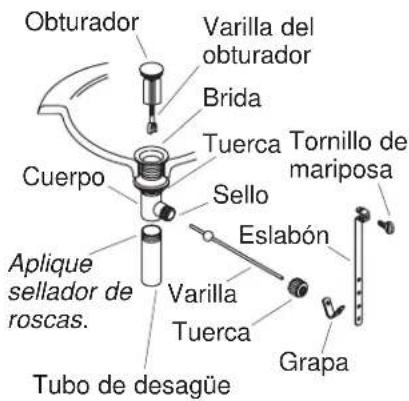

Obturador Varilla del obturador Brida Tuerca Tornillo de mariposa Cuerpo Sello Eslabón Aplique sellador de roscas. Varilla Tuerca Tubo de desagüe Grapa

8. Termine la instalación del desagüe - estilo B

□ Empuje el sello dentro del orificio de sellado en el cuerpo.
□ Introduzca el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Apriete la tuerca del cuerpo a mano.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8" (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe y enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo de la grapa por la varilla. Deslice el eslabón por la varilla con el tornillo de mariposa orientado hacia la parte posterior del aparato sanitario.
□ Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la grifería, y luego en el orificio del eslabón.

Termine la instalación del desagüe - estilo B (cont.)

□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador de desagüe sobresalga 1/2" (1,3 cm) por encima del orificio del tirador de desagüe.

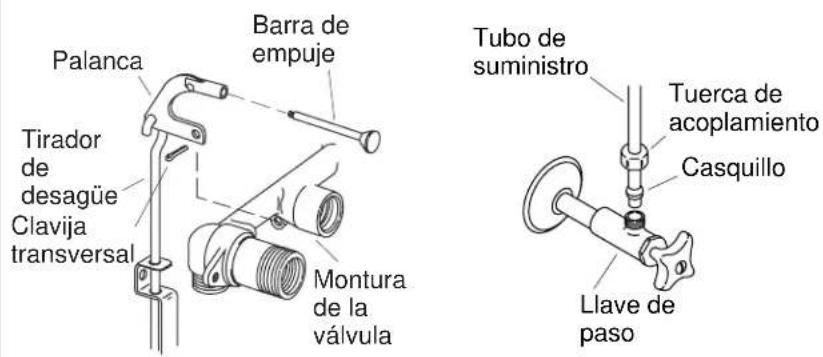

Palanca Tirador de desagüe Clavija transversal Barra de empuje Montura de la válvula Tubo de suministro Tuerca de acoplamiento Casquillo Llave de paso

9. Instale el desagüe y los suministros

¡IMPORTANTE! Los pasos del desagüe se aplican a los modelos K-8040 y K-8046 solamente.

□ Instale el desagüe según las instrucciones del fabricante.
□ De ser necesario, conecte el conjunto del tirador de desagüe.
□ Corte los tubos de suministro, asegurándose de que sean lo suficientemente largos para que penetren en las llaves de paso.
□ Desbarbe los tubos cortados.
□ Coloque las tuercas de acoplamiento en los tubos de suministro.
Coloque con cuidado el extremo redondeado del tubo de suministro a escuadra (el extremo ensanchado o el casquillo) en la entrada del cuerpo de la válvula.
□ Apriete las tuercas de acoplamiento con la mano.
□ Doble los tubos de suministro con cuidado para alinearlos con las llaves de paso.
□ Deslice una tuerca de acoplamiento primero y luego el casquillo sobre cada tubo de suministro.
- Inserte los tubos de suministro en las salidas de las llaves de paso, colocando los extremos redondeados del casquillo a escuadra en las salidas.
□ Apriete todas las tuercas de acoplamiento.

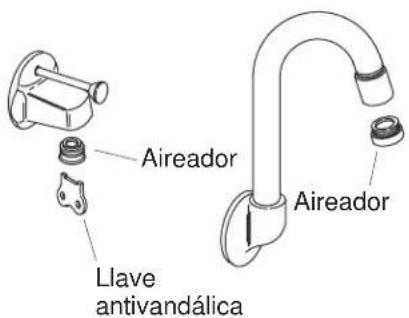

Aireador Llave antivandálica Aireador

10. Termine la instalación

□ Asegúrese de que todas las tuercas de acoplamiento estén apretadas. Repare según sea necesario.
□ Verifique que las manijas de la grifería estén cerradas (agua caliente = se cierra girando a la izquierda) (agua fría = se cierra girando a la derecha).
□ Abra el suministro de agua y verifique que no haya fugas.
□ Repare según sea necesario.
□ Desmonte el aireador.
□ Abra las válvulas y deje correr el agua por el surtidor durante un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas.
□ Elimine las impurezas del aireador.
□ Cierre las válvulas y vuelva a instalar el aireador.
