MODE D'EMPLOI Revival K-T16107 KOHLER
Français, page "Français-1"
Outils et matériels
Tournevis cruciforme
Clé hexagonale
Mastic de plombier
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.
Avant de commencer
□ Couper l'alimentation d'eau principale. □ Respecter tous les codes de plomberie et de bâtiment locaux. □ Si nécessaire, compléter le mur fini avant de commencer cette installation. □ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.


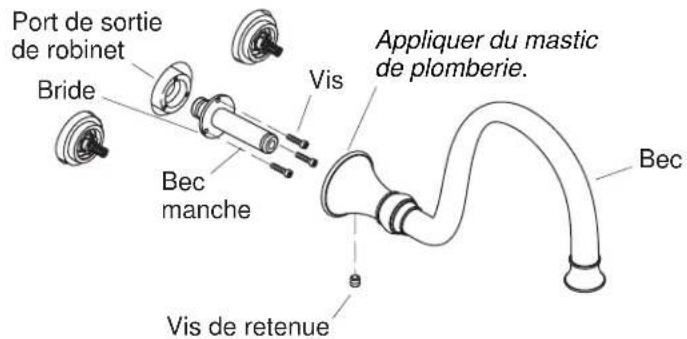

Port de sortie de robinet Bride Bec manche Vis Appliquer du mastic de plomberie. Vis de retenue Bec1. Installer le bec
IMPORTANT ! Travailler avec soin lors de l'installation du bec, pour ne pas en endommager la finition.
Retirer les vis de fixation du bec, pour éviter d'endommager le bec pendant son installation sur le port de sortie du robinet. Insérer l'extrémité d'entrée du manche du bec dans le port de sortie du robinet. Sécuriser le manche du bec avec les trois vis fournies. Appliquer du mastic de plombier ou un produit semblable à l'arrière de l'applique du bec selon les instructions du fabricant. Glisser le bec sur le manche, positionner tel que désiré, et serrer la vis de retenue pour sécuriser le bec en place. Retirer tout excédent de mastic de plombier ou joint d'étanchéité.


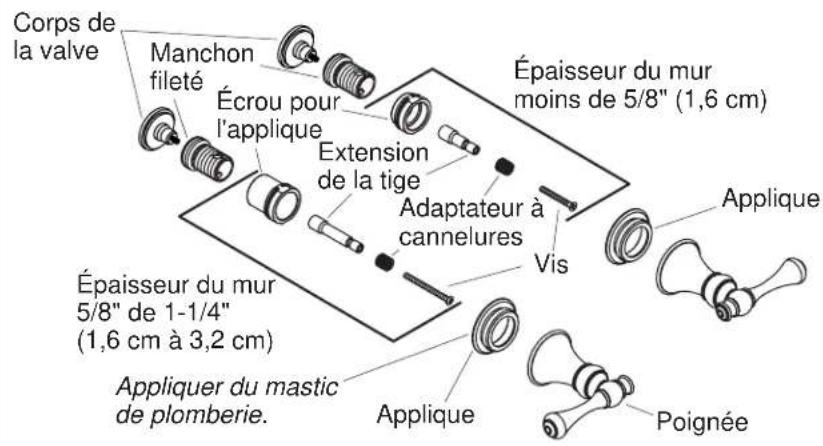

Corps de la valve Manchon fileté Écrou pour l'applique Extension de la tige Adaptateur à cannelures Épaisseur du mur moins de 5/8" (1,6 cm) Épaisseur du mur 5/8" de 1-1/4" (1,6 cm à 3,2 cm) Appliquer du mastic de plomberie. Applique Vis Applique Poignée2. Installer les poignées
Déterminer l'épaisseur du mur fini. Si le mur fini est d'une épaisseur inférieure à 5/8" (1,6 cm), utiliser le kit de boulonnerie 1031071 fourni. Si le mur fini est d'une épaisseur de 5/8" (1,6 cm) à 1-1/4" (3,2 cm), utiliser le kit de boulonnerie 1031072 fourni. Glisser un adaptateur à cannelure du kit 10310730 sur l'extension de la tige. Placer une extension de la tige sur la tige de valve. Sécuriser avec les vis fournies. Visser un manchon fileté sur le corps de la valve. Visser un écrou d'applique sur le manchon. Appliquer du ruban d'étanchéité ou un produit semblable à l'arrière de l'applique selon les instructions du fabricant. Visser une applique sur le manchon. Retirer tout excédent de mastic de plombier ou joint d'étanchéité. Presser une poignée sur l'extension de la tige et mettre la poignée en position fermée (Chaud = vers la gauche, Froid = vers la droite). Les poignées de levier devraient être en position horizontale lorsqu'elles sont fermées.
Installer les poignées (cont.)
Si un ajustage est nécessaire pour effectuer l'alignement désiré de poignée, retirer cette dernière, la vis et l'adaptateur à cannelure. Pivoter l'adaptateur à cannelure d'1/4 de tour. Vérifier la position de la poignée. Répéter la procédure jusqu'au bon positionnement de la poignée. Sécuriser avec la vis. □ Visser l'ensemble de poignée sur l'applique. Pour maintenir un bon alignement, maintenir la poignée en place d'une main et pivoter sa base de l'autre main. □ Répéter les procédures avec la seconde poignée.
□ S'assurer de fermer les deux poignées, (chaud = vers la gauche, froid = vers la droite). □ Ouvrir les robinets d'alimentation d'eau et vérifier s'il y a des fuites. □ Réparer au besoin. □ Retirer l'aérateur. □ Ouvrir les valves, et faire couler l'eau à travers le bec pendant environ une minute pour retirer tous les débris. Vérifier s'il y a des fuites. □ Retirer tous les débris de l'aérateur. □ Fermer les valves, et ré-installer l'aérateur.
