MANUAL DE USUARIO Revival K-T16107 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1032952-2-A

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Guarnición de grifería mural de lavabo

Herramientas y materiales

Destornillador de punta de cruz (Phillips)

Llave hexagonal

Masilla de plomería

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ De ser necesario, termine la pared acabada antes de empezar esta instalación.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

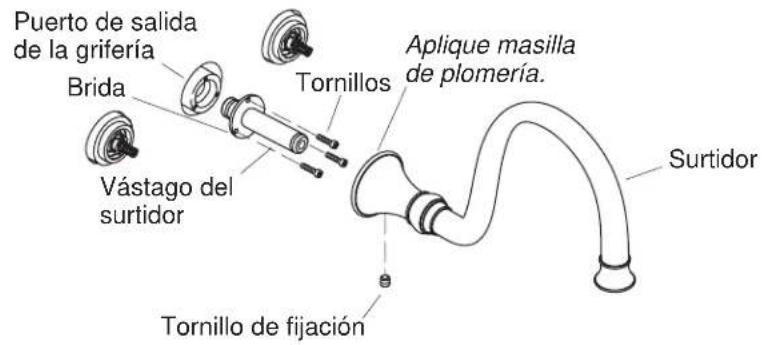

Puerto de salida de la grifería Brida Vástago del surtidor Tornillos Aplique masilla de plomería. Surtidor Tornillo de fijación

1. Instale el surtidor

¡IMPORTANTE! Tenga cuidado al instalar el surtidor para evitar dañar el acabado.

□ Desenrosque el tornillo de fijación del surtidor o retírelo para evitar dañar el vástago del surtidor cuando instale el surtidor en el puerto de salida de la grifería.
- Inserte el extremo de entrada del vástago del surtidor en el puerto de salida de la grifería.
□ Fije el vástago del surtidor con los tres tornillos incluidos.
□ Aplique una tira de masilla de plomería u otro sellador en la parte posterior del chapetón del surtidor, según las instrucciones del fabricante.
□ Deslice el surtidor sobre el vástago del surtidor, en la posición deseada y apriete el tornillo de fijación para fijar el surtidor en su lugar.
□ Elimine el exceso de masilla de plomería o sellador.

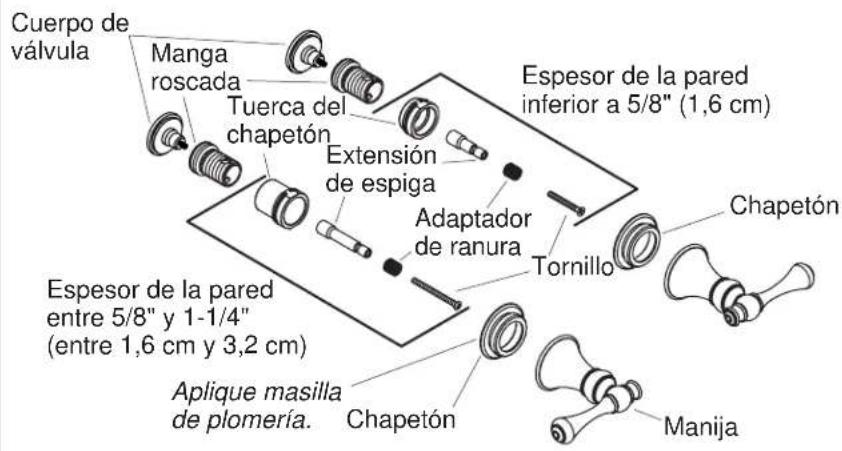

Cuerpo de válvula Manga roscada Tuerca del chapetón Espesor de la pared inferior a 5/8" (1,6 cm) Extensión de espiga Adaptador de ranura Espesor de la pared entre 5/8" y 1-1/4" (entre 1,6 cm y 3,2 cm) Aplique masilla de plomería. Chapetón Tornillo Chapetón Manija

2. Instale las manijas

□ Determine el espesor de la pared acabada.
□ Si la pared acabada tiene un espesor inferior a 5/8" (1,6 cm), utilice el juego de fijación incluido, número 1031071.
□ Si la pared acabada tiene un espesor entre 5/8" (1,6 cm) y 1-1/4" (3,2 cm), utilice el juego de fijación incluido, número 1031072.
□ Deslice un adaptador de ranura del juego 1031073 por la extensión de espiga.
Coloque una extensión de espiga en la espiga de la válvula. Fije con el tornillo incluido.
□ Enrosque una manga roscada en el cuerpo de la válvula.
□ Enrosque una tuerca de chapetón en la manga roscada.
□ Aplique una tira de masilla de plomería u otro sellador en el chapetón según las instrucciones del fabricante.
□ Enrosque un chapetón en la manga roscada. Elimine el exceso de masilla de plomería o sellador.
□ Presione una manija sobre la extensión de la espiga y mueva la manija a la posición cerrada (agua caliente = se cierra girando a la izquierda, agua fría = se cierra girando a la derecha). Las manijas de palanca deben estar en posición horizontal cuando estén cerradas.

Instale las manijas (cont.)

□ Si es necesario realizar ajustes para alcanzar la alineación deseada de la manija, retire la manija, el tornillo y el adaptador de ranura. Gire el adaptador de ranura un cuarto de vuelta. Compruebe la posición de la manija. Repita este procedimiento hasta obtener la posición correcta de la manija. Fije con el tornillo.
□ Enrosque el montaje de la manija sobre el chapetón. Para mantener la alineación correcta de la manija, sostenga la manija en su lugar con una mano y gire la base de la manija con la otra.
□ Repita estos procedimientos con la segunda manija.

Surtidor Aireador

3. Termine la instalación

□ Verifique que las manijas de la grifería estén cerradas (agua caliente = se cierra girando a la izquierda) (agua fría = se cierra girando a la derecha).
□ Abra los suministros de agua y verifique que no haya fugas.
□ Repare según sea necesario.
□ Retire el aireador.
□ Abra las válvulas y deje correr el agua por el surtidor durante un minuto aproximadamente para eliminar los residuos. Verifique que no haya fugas.
□ Elimine las impurezas del aireador.
□ Cierre las válvulas y vuelva a instalar el aireador.

1032952-2-A

1032952-2-A

1032952-2-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com
