MODE D'EMPLOI K-6805 KOHLER

Français, page "Français-1"

Guide d'installation

Valve montage mural à deux poignées et poignées

Outils et Matériaux

Clé à tubes

Clé à molette

Clé à sangle

Scie à métaux ou coupe tubes

Chalumeau à propane

Tournevis assortis

Mastic de plombier

Joint d'étanchéité pour filetage

Clé hexagonale

Soudure

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Veuillez lire toutes les instructions avant de commencer.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Ne pas retirer les renforts en plâtre avant l'instruction de le faire.
□ Avant l'installation, déballer les éléments et examiner soigneusement pour en déceler tout dommage. Remettre les éléments dans l'emballage jusqu'à l'installation.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

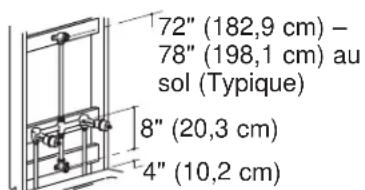

72" (182,9 cm) - 78" (198,1 cm) au sol (Typique) 8" (20,3 cm) 4" (10,2 cm)

Installation de la baignoire/douche

72" (182,9 cm) - 78" (198,1 cm) au sol (Typique) 48" (122 cm) au sol Installation de la douche

Installation de la douche

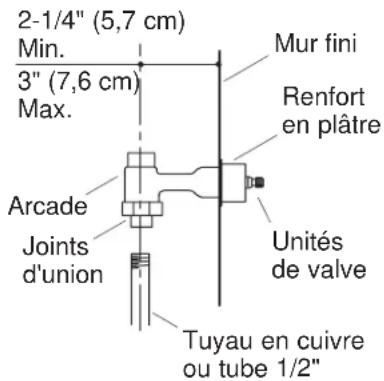

2-1/4" (5,7 cm) Min. 3" (7,6 cm) Max. Mnr fini Renfort en plâtre Arcade Joints d'union Unités de valve Tuyau en cuivre ou tube 1/2"

1. Commencer l'installation - Alimentations de sol

ATTENTION : Risque d'endommagement du produit. Retirer les renforts en plâtre, unités de valves et l'aspirateur avant d'appliquer de la chaleur à l'arcade.

□ Déterminer l'emplacement du support de l'arcade, du bec et de la pomme de douche.
□ Installer le cadrage de support.
□ L'arcade possède deux joints pouvant être utilisés avec un tuyau de 1/2" ou une tuyauterie en cuivre.
☐ Raccorder les alimentations d'eau chaude et froide aux joints d'union. Elles devraient être à un minimum de 2-1/4" (5,7 cm) et à un maximum de 3" (7,6 cm) du mur fini.
- Ré-installer les renforts en plâtre, unités de valve, et l'aspirateur qui ont été retirés avant de souder.

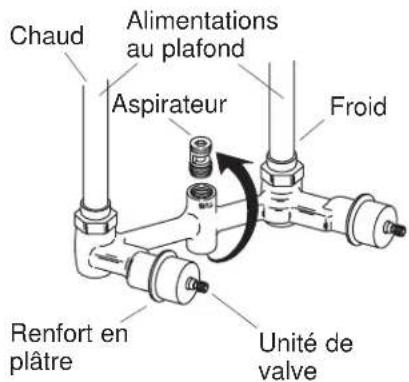

Chaud Alimentations au plafond Aspirateur Froid Renfort en plâtre Unité de valve

2. Commencer l'installation - Alimentations de plafond

IMPORTANT ! Exécuter ces étapes pour installations en plafond uniquement.

□ Retirer l'aspirateur à l'aide d'une clé hexagonale de 3/8".
□ Pivoter l'arcade de 180° de manière à ce que les alimentations se raccordent du dessus de l'arcade.

REMARQUE : Pivoter l'arcade inversera la direction de fermeture des poignées de levier. Pour une manipulation correcte de la poignée du levier, inverser les unités de valve.

□ Avant de retirer les unités de valves, s'assurer qu'elles soient en position ouverte (froid = complètement vers la droite, chaud = complètement vers la gauche).
□ Retirer les renforts en plâtre.
□ Retirer les unités de valve.
☐ Réinstaller les unités de valves opposées aux emplacements originaux (droite à gauche, gauche à droite).
□ Replacer les renforts en plâtre.

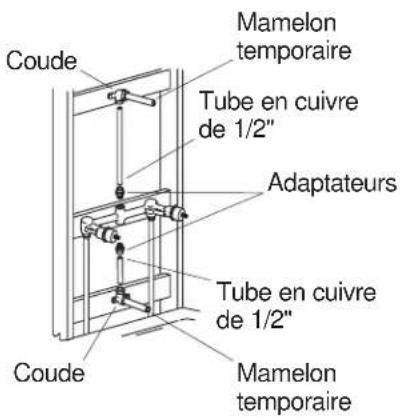

Coude Mamelon temporaire Tube en cuivre de 1/2" Adaptateurs Tube en cuivre de 1/2" Coude Mamelon temporaire

3. Compléter l'installation de la valve

REMARQUE : Cette section s'applique à tous les types de valves.

ATTENTION : Risque d'endommagement du produit. Retirer les renforts en plâtre, unités de valves et l'aspirateur avant d'appliquer de la chaleur à l'arcade.

IMPORTANT ! Utiliser du ruban d'étanchéité sur toutes les connexions filetées.

□ Retirer les renforts de plâtre, les unités de valve et l'aspirateur.
□ Niveler à l'aide d'une tuyauterie tube en cuivre de 1/2", d e coudes et d'adaptateurs.
□ Réinstaller les renforts de plâtre, les unités de valve et l'aspirateur.
- Sécuriser la tuyauterie de la baignoire et de la douche au cadre de support et puis installer des mamelons temporaires.
□ Installer le bouchon fourni dans la sortie du corps de valve appropriée si il s'agit d'une installation pour baignoire ou douche uniquement.
□ Fermer les valves (froid = vers la gauche, chaud = vers la droite).
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir l'eau pour chasser les débris de la valve, puis vérifier s'il y a des fuites.
□ Fermer l'arrivée d'eau.

117124-2-A Français-4 Kohler Co.

Compléter l'installation de la valve (cont.)

□ Compléter le mur fini.

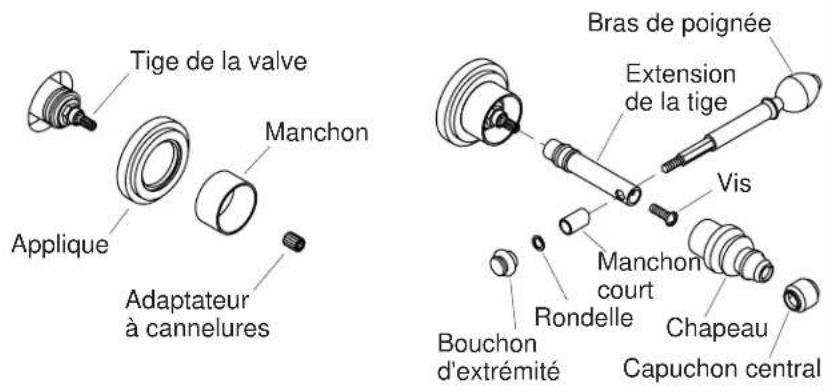

Tige de la valve Applique Manchon Adaptateur à cannelures Bouchon d'extrémité Rondelle Chapeau Capuchon central Manchon court Vis Extension de la tige Bras de poignée

4. Installer les poignées de levage

□ Retirer et jeter les renforts en plâtre de chaque tige de valve.
□ Glisser une applique et un manchon sur chaque tige de valve et contre le mur fini.
□ Installer un adaptateur à cannelures sur chaque tige de valve.
□ Installer une extension de tige sur chaque adaptateur à cannelures de manière à ce que les orifices de poignée soient de face à chaque côté.
□ Installer l'extension de la tige à chaque tige de valve avec une vis (fournie).
□ Glisser un chapeau sur chaque extension de tige et visser sur chaque valve jusqu'à ce que l'applique, le manchon et le bonnet soient serrés contre le mur fini.
□ Glisser un capuchon central sur chaque chapeau de manière à ce que les deux orifices latéraux s'alignent avec ceux de chaque chapeau.
□ Les poignées de levier sont livrées complètement assemblées. Retirer le bouchon d'extrémité, la rondelle en plastique, et le manchon court de chaque poignée.
□ Glisser une poignée de levier à travers les deux orifices sur chaque capuchon central.
☐ Réinstaller chaque manchon court de manière à ce que l'extrémité courbée s'ajuste sur le bras de la poignée de levier.

117124-2-A Français-6 Kohler Co.

Installer les poignées de levage (cont.)

- Réinstaller une rondelle en plastique et serrer un bouchon d'extrémité sur l'extrémité filetée de chaque poignée de levier.

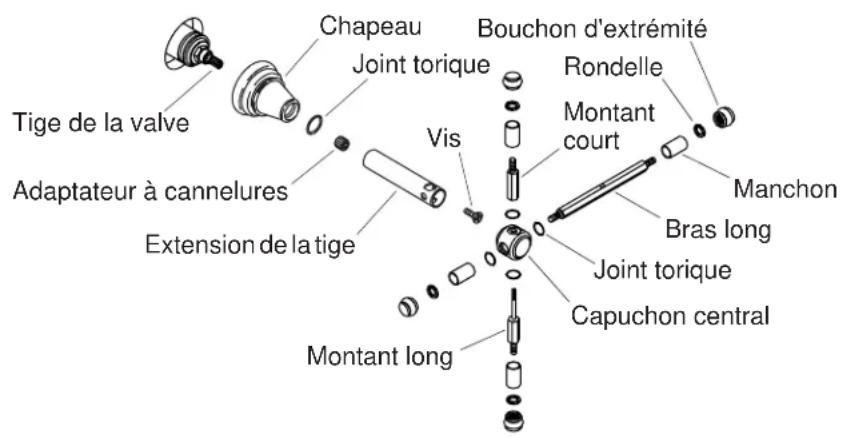

Tige de la valve Adaptateur à cannelures Extension de la tige Chapeau Joint torique Vis Bouchon d'extrémité Rondelle Montant court Manchon Bras long Joint torique Capuchon central Montant long

5. Installer les poignées de levier croisées

□ Retirer et jeter les renforts en plâtre de chaque tige de valve.
□ Installer un adaptateur à cannelures sur chaque tige de valve.
☐ Installer une extension de tige sur chaque adaptateur à cannelures de manière à ce que les orifices de l'extension soient au-dessus, dessous, et à chaque côté.
- Sécuriser l'extension de la tige à chaque tige de valve avec une vis (fournie).
□ Glisser un chapeau et un joint torique sur chaque extension de tige. Visser un chapeau sur chaque valve jusqu'à ce qu'il soit serré contre le mur fini.
□ Ajuster un capuchon central sur chaque extension de tige de manière à ce que les orifices de même diamètre de chaque pièce s'alignent.
□ Les poignées de levier sont livrées complètement assemblées. Les bras longs ont un orifice central. Retirer un bouchon d'extrémité, rondelle, et manchon de chaque long bras.
□ Insérer un bras long dans l'orifice large de chaque capuchon central.
- Réinstaller le manchon, rondelle, et bouchon d'extrémité sur chaque bras long et serrer.

Installer les poignées de levier croisées (cont.)

Désassembler les deux bras de poignée restants en desserrant le montant court du montant long de chaque bras. Être certain de séparer les deux joints toriques au centre du bras de la poignée de manière à ce qu'il y en ait un restant avec chaque montant.
□ Insérer l'extrémité la plus longue de chaque montant long 4 travers les orifices de chaque capuchon central.
☐ Installer un autre joint torique sur l'extrémité du barreau de support dépassant de chaque capuchon central. Visser l'extrémité femelle de chaque montant court sur chaque extrémité du barreau de support et serrer.

6. Compléter l'installation

□ S'assurer de l'étanchéité des tous les raccords.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites.
□ Ouvrir les robinets d'eau chaude et froide et vérifier s'ilyades fuites.
□ Faire couler l'eau pendant à peu près une minute puis fermer.
