MANUAL DE USUARIO K-6805 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

117124-2-A

THE BOLD LOOK OF KOHLER®

Manijas y válvula de montaje en pared de dos manijas

Herramientas y materiales

Llave para tubo

Llave ajustable

Llave de correa

Sierra para metales o cortatubos

Soplete de propano

Juego de destornilladores

Masilla de plomería

Cinta selladora de roscas

Llave hexagonal

Suelda

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Lea todas las instrucciones antes de comenzar.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre el suministro principal de agua.
□ No retire los protectores de yeso hasta que se le indique.
□ Antes de la instalación, desembale los componentes y revíselos para ver si están dañados. Luego, vuelva a poner los componentes en el embalaje hasta el momento de la instalación.
□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

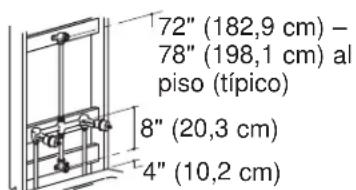

72" (182,9 cm) - 78" (198,1 cm) al piso (típico) 8" (20,3 cm) 4" (10,2 cm)

Instalación de bañera/ducha

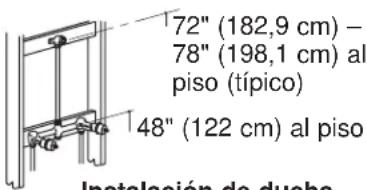

72" (182,9 cm) - 78" (198,1 cm) al piso (típico) 48" (122 cm) al piso Instalación de ducho

Instalación de ducha

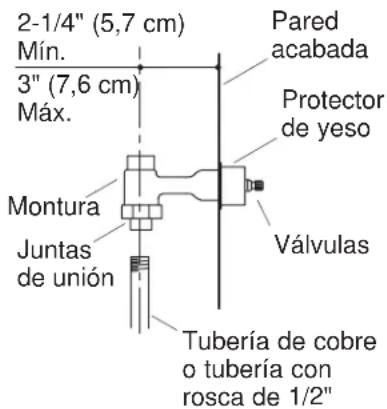

2-1/4" (5,7 cm) Mín. 3" (7,6 cm) Máx. Pared acabada Protector de yeso Montura Juntas de unión Válvulas Tubería de cobre o tubería con rosca de 1/2"

1. Comience la instalación - Suministros en el piso

PRECAUCIÓN: Riesgo de daños al producto. Retire los protectores de yeso, las unidades de válvula y el aspirador antes de aplicar calor a la montura.

□ Determine la ubicación de la estructura de soporte para la montura, el surtidor y la cabeza de la ducha.
□ Instale la estructura de soporte.
□ La montura tiene dos juntas de unión que se pueden utilizar con tuberías de 1/2" o de cobre.
□ Conecte los suministros del agua fría y caliente a las juntas de unión. Deben estar a 2-1/4" (5,7 cm) como mínimo y a 3" (7,6 cm) como máximo de la pared acabada.
□ Reinstale el protector de yeso, las unidades de las válvulas y el aspirador que retiró antes de soldar.

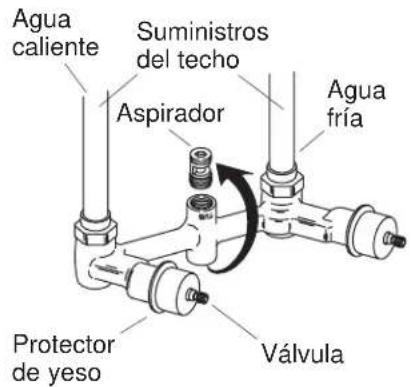

Agua caliente Suministros del techo Aspirador Agua fría Protector de yeso Válvula

2. Comience la instalación - Suministros en el techo

¡IMPORTANTE! Realice estos pasos con las instalaciones en el techo solamente.

□ Retire el aspirador con una llave hexagonal de 3/8".
□ Dé vuelta a la montura 180° de manera que los suministros se puedan conectar en la parte superior de la montura.

NOTA: Si se gira la montura, se invertirá la dirección en que se cierran las manijas de palanca. Para que las manijas de palanca funcionen bien, invierta las válvulas.

□ Antes de retirar las válvulas, colóquelas en la posición abierta (fría = completamente a la derecha, caliente = completamente a la izquierda).
□ Retire los protectores de yeso.
□ Desmonte las válvulas.
□ Vuelva a instalar las válvulas de manera opuesta al lugar original (derecha a la izquierda, izquierda a la derecha).
□ Vuelva a colocar los protectores de yeso.

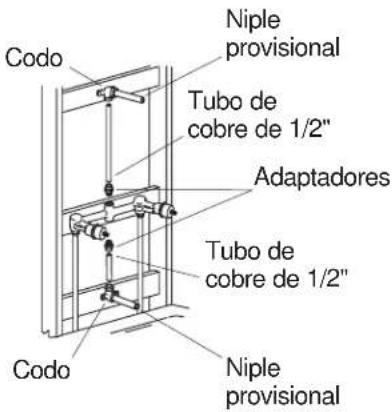

Codo Niple provisional Tubo de cobre de 1/2" Adaptadores Tubo de cobre de 1/2" Codo Niple provisional

3. Termine la instalación de la válvula

NOTA: Esta sección aplica a todos los estilos de instalación de válvulas.

PRECAUCIÓN: Riesgo de daños al producto. Retire los protectores de yeso, las unidades de válvula y el aspirador antes de aplicar calor a la montura.

¡IMPORTANTE! Utilice cinta selladora de roscas en todas las conexiones roscadas.

□ Retire el protector de yeso, las válvulas y el aspirador.
Realice la conexión de plomería con tubos de cobre de 1/2", codos y adaptadores.
□ Reinstale el protector de yeso, las válvulas y el aspirador.
□ Fije las tuberías de la bañera y la ducha a la estructura de soporte e instale niples provisionales.
□ Si la instalación es para bañera o ducha solamente, instale el tapón provisto en la salida correspondiente del cuerpo de la válvula.
□ Cierre las válvulas (fría = a la izquierda, caliente = a la derecha).
□ Abra el suministro principal de agua.
□ Abra el agua para eliminar los residuos de la válvula, y verifique que no haya fugas.
□ Cierre el agua.

Termine la instalación de la válvula (cont.)

□ Termine la pared acabada.

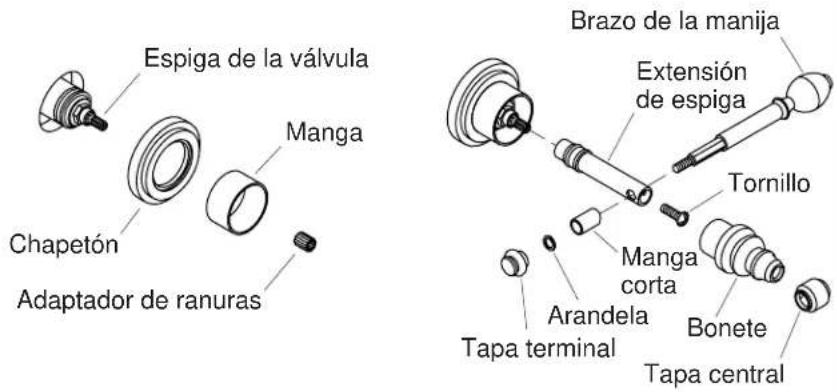

Espiga de la válvula Chapetón Adaptador de ranuras Manga Brazo de la manija Extensión de espiga Tornillo Manga corta Arandela Bonete Tapa terminal Tapa central

4. Instale las manijas de palanca

□ Retire y deseche el protector de yeso de la cada espiga de válvula.
□ Deslice un chapetón y manga en cada espiga de válvula y contra la pared acabada.
□ Instale un adaptador de ranuras en cada espiga de válvula.
□ Instale una extensión de espiga en cada adaptador de ranuras, de manera que los orificios de las manijas queden orientados hacia los lados.
□ Instale la extensión de la espiga en cada espiga de válvula con un tornillo (provisto).
□ Deslice un bonete en cada extensión de espiga y enrosque en cada válvula hasta que el chapetón, la manga y el bonete queden ajustados contra la pared acabada.
□ Deslice una tapa central en cada bonete de manera que los dos orificios laterales de cada tapa se alineen con los dos orificios de cada bonete.
□ Las manijas de palanca se envían completamente ensambladas. Retire la tapa terminal, la arandela de plástico y la manga corta de cada manija.
□ Deslice una manija de palanca a través de los dos orificios en cada tapa central.

Instale las manijas de palanca (cont.)

□ Vuelva a instalar cada manga corta de manera que el extremo curvo encaje ajustadamente en el brazo de la manija de palanca.
□ Vuelva a instalar una arandela de plástico y apriete la tapa terminal en el extremo roscado de cada manija de palanca.

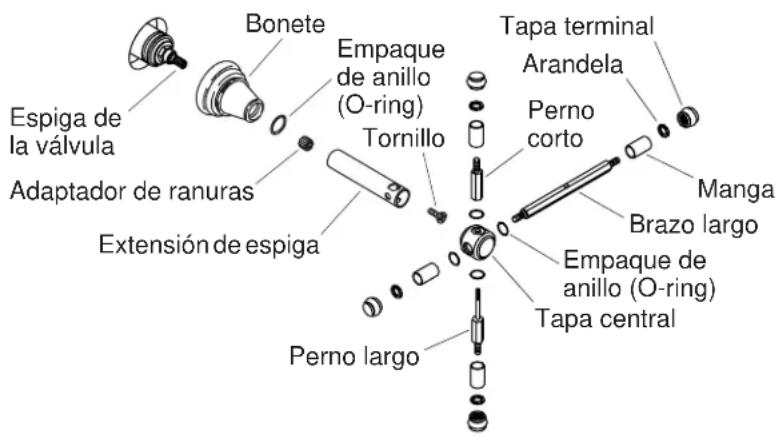

Bonete Espiga de la válvula Adaptador de ranuras Extensión de espiga Empaque de anillo (O-ring) Tornillo Tapa terminal Arandela Perno corto Manga Brazo largo Empaque de anillo (O-ring) Tapa central Perno largo

5. Instale las manijas de palanca en cruz

□ Retire y deseche el protector de yeso de la cada espiga de válvula.
□ Instale un adaptador de ranuras en cada espiga de válvula.
□ Instale una extensión de espiga en cada adaptador de ranuras, de manera que los orificios de las extensiones estén en la parte superior, inferior y cada lado.
□ Fije la extensión de la espiga en cada espiga de válvula con un tornillo (provisto).
□ Deslice un bonete y empaque de anillo (O-ring) en cada extensión de espiga. Enrosque un bonete en cada válvula hasta que quede ajustado contra la pared acabada.
□ Encaje una tapa central en cada extensión de espiga de manera que los orificios del mismo tamaño en cada pieza queden alineados.
□ Todos los brazos de manija se envían completamente ensamblados. Los brazos largos tienen un orificio central. Retire la tapa terminal, la arandela y la manga de cada brazo largo.
□ Inserte un brazo largo en el orificio grande de cada tapa central.
□ Vuelva a instalar la manga, arandela y tapa terminal en cada brazo largo y apriete.

Instale las manijas de palanca en cruz (cont.)

□ Desensamble los otros dos brazos de manija aflojando el perno corto del perno largo de cada brazo. Asegúrese de separar los dos empaques de anillo (O-rings) en el centro del brazo de manija de manera que quede uno en cada perno.
- Inserte el lado largo de cada perno largo en los orificios en cada tapa central.
□ Instale otro empaque de anillo (O-ring) en el extremo de husillo que sobresale de cada tapa central. Enrosque el extremo hembra de cada perno corto en cada extremo de husillo que sobresale y apriete.

6. Termine la instalación

□ Verifique que todas las conexiones estén aseguradas.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas.
□ Abra las válvulas de agua caliente y fría, y verifique que no haya fugas.
□ Deje correr el agua aproximadamente un minuto y luego cierre el agua.
