Memoirs K-T469 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo ou baignoire
Marque	Kohler
Modèle	Memoirs K-T469
Catégorie	Robinet
Matière	Laiton chromé
Type de montage	Sur baignoire ou comptoir
Nombre de trous	3 trous (bec et poignées séparés)
Type de poignée	Classic ou Stately
Alimentation	Eau chaude et froide (pression réseau)
Consommation d'eau	Max 8,3 L/min à 60 psi (selon normes)
Aérateur	Intégré, démontable
Température max	82°C
Pression max	80 psi (5,5 bar)
Entretien	Nettoyer avec un chiffon doux et savon doux
Sécurité	Fermer l'alimentation avant installation
Pièces détachées	Joint torique, aérateur, extension de tige, bouchon

FOIRE AUX QUESTIONS - Memoirs K-T469 KOHLER

Quels outils sont nécessaires pour installer le robinet Memoirs K-T469 ?

Les outils recommandés incluent : clé à molette, coupe-tubes, mastic de plombier, lime, clé hexagonale, mètre ruban, tournevis assortis et un chiffon.

La valve est-elle incluse avec le robinet ?

Non, la valve est vendue séparément. Veuillez lire les instructions emballées avec la valve avant l'installation.

Comment couper l'alimentation d'eau avant l'installation ?

Fermez les robinets d'arrêt sous l'évier : tournez la manette d'eau froide à fond vers la gauche et l'eau chaude à fond vers la droite. Ensuite, coupez l'alimentation d'eau principale.

Comment retirer le bouchon du tuyau d'alimentation ?

Enroulez une serviette autour du bouchon pour éviter les éclaboussures, puis dévissez-le avec précaution. Important : de l'eau peut s'écouler lors du retrait.

Quelle est la hauteur de coupe recommandée pour le tube d'alimentation du bec ?

Coupez le tube d'alimentation du bec à 1-1/4 pouce (3,2 cm) au-dessus du rebord du comptoir fini ou du carrelage.

Comment éviter d'endommager le joint torique lors de l'installation du bec ?

Assurez-vous que le joint torique soit proprement positionné dans la rainure du manchon. Lorsque vous enfoncez le bec, faites-le délicatement pour ne pas déchirer le joint.

Comment purger les débris du système après installation ?

Retirez l'ensemble aérateur, ouvrez l'alimentation d'eau principale, puis faites couler l'eau chaude et froide quelques minutes. Cela chasse les débris. Remettez l'aérateur ensuite.

Quels sont les types de poignées disponibles pour ce modèle ?

Deux styles de poignées sont proposés : Classic (à levier ou en croix) et Stately (avec applique et manchon). Suivez les instructions correspondantes.

Comment aligner les poignées correctement ?

Pour les poignées Classic, utilisez l'extension de tige pour ajuster l'orientation. Pour les Stately, placez les vis de retenue hors de vue et orientez le levier à l'opposé du bec en position fermée.

Que faire en cas de fuite après installation ?

Vérifiez les joints toriques, les connexions et serrez les vis de retenue. Si la fuite persiste, coupez l'eau et démontez, puis consultez les instructions ou contactez Kohler.

MODE D'EMPLOI Memoirs K-T469 KOHLER

Français, page "Français-1"

Outils et matériels

Clé à molette

Coupe-tubes

Mastic de plombier

Lime

Plus : • Chiffon

Clé hexagonale

Mètre ruban

Tournevis assortis

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

La valve est vendue séparément. Veuillez s'il vous plaît lire les instructions d'installation emballées avec la valve. Veuillez lire toutes les instructions avant de commencer. Couper l'alimentation d'eau principale. Respecter tous les codes de plomberie et de bâtiment locaux. Compléter le matériau du comptoir fini avant d'installer. Avant l'installation, déballer la garniture du nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans l'emballage jusqu'à l'installation.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

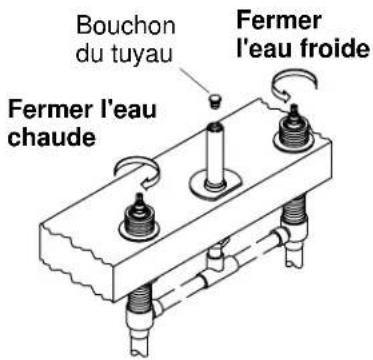

Bouchon du tuyau Fermer l'eau chaude Fermer l'eau froide

1. Retirer le bouchon

AVERTISSEMENT : Risque de blessure corporelle. Les canalisations peuvent être pressurisées. Ne pas se pencher sur le bouchon du tube au moment de le tourner et de le retirer.

S'assurer que les robinets soient fermés (côté froid complètement vers la gauche, côté chaud complètement vers la droite). Fermer l'alimentation d'eau principale. Enrouler une serviette autour du bouchon du tube pour empêcher l'eau de gicler.

IMPORTANT ! L'eau pourrait s'écouler du tube d'alimentation d'eau lorsque le bouchon est retiré.

Retirer le bouchon de tuyau avec précaution.

2. Se préparer pour l'installation du bec

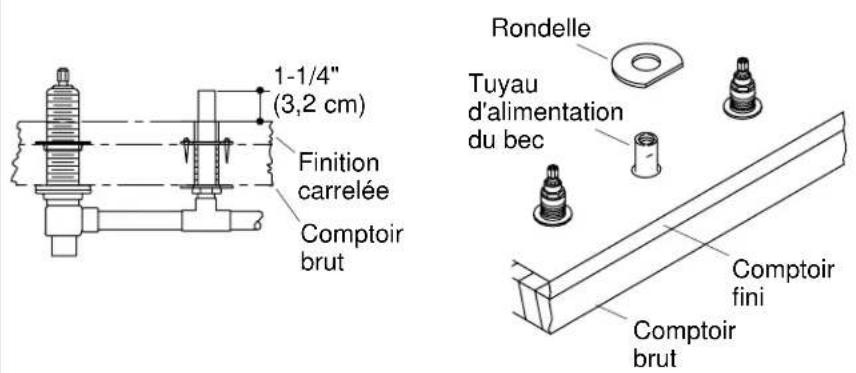

□ Retirer le renfort de plâtre du tube d'alimentation du bec. □ Couper le tube d'alimentation du bec à 1-1/4" (3,2 cm) au-dessus du rebord, du comptoir fini ou du carrelage. □ Retirer les ébarbures du tube d'alimentation du bec afin d'éviter l'endommagement du joint torique sur l'ensemble du manchon du bec.

REMARQUE : La rondelle est inutile dans le cas d'une installation sur rebord/comptoir fini.

Si l'installation comprend un comptoir brut carrelé, glisser la rondelle, côté plat dirigé vers l'avant, sur le tube d'alimentation du bec.

REMARQUE : Avant d'installer l'ensemble du manchon du bec, s'assurer que le joint torique soit proprement positionné dans la rainure à l'extérieur du manchon.

Desserrer les vis de retenue sur l'ensemble du manchon du bec. En tournant légèrement, placer l'ensemble du manchon du bec sur le tuyau d'alimentation du bec et presser vers le bas jusqu'au contact avec la surface du comptoir. - Aligner le manchon avec les vis de retenues contre balancées du centre (ne faisant pas directement face vers l'avant ou l'arrière) du tube d'alimentation du bec.

Se préparer pour l'installation du bec (cont.)

□ Serrer les vis de retenue. □ Purger le tube d'alimentation de tous débris.

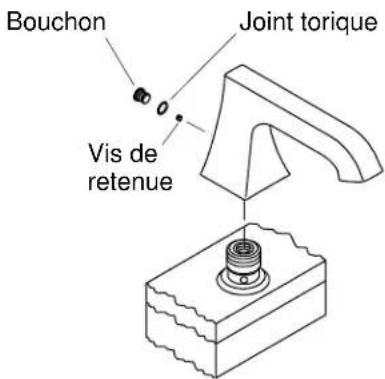

Bouchon Joint torque Vis de retenue

3. Installer le bec

ATTENTION : Risque d'endommagement du produit. Travailler avec soin lors de l'installation de l'ensemble du bec afin d'éviter d'endommager le joint torique.

□ Positionner le bec sur le manchon, et presser délicatement vers le bas jusqu'à ce que le bec touche le comptoir fini. □ Pivoter le bec jusqu'à ce qu'il soit aligné de face. □ Serrer la vis de retenue. □ Insérer le joint torique sur le bouchon. □ Insérer le bouchon sur la vis de retenue, à égalité avec la surface du bec.

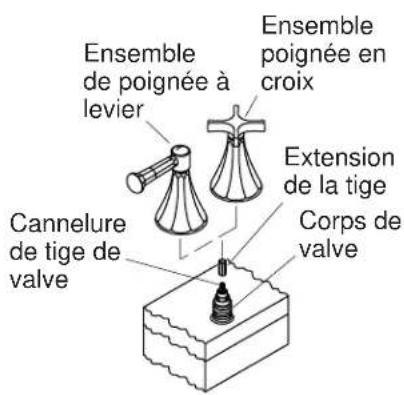

Ensemble de poignée à levier Ensemble poignée en croix Extension de la tige Cannelure de tige de valve Corps de valve

4. Installer les poignées classic

□ Retirer les renforts en plâtre. □ Fermer les valves (chaud = vers la droite, froid = vers la gauche). □ Installer une extension de tige sur chaque tige à rainure de valve. S'assurer que les ergots soient logés. □ Visser l'ensemble de poignée sur chaque corps de valve. S'assurer que les cannelures de la poignée et que l'extension de la tige soient engagées.

REMARQUE : L'extension de la tige permet un alignement minutieux de la poignée. Pour ajuster, retirer la poignée et repositionner l'extension de la tige.

Réinstaller la poignée et vérifier l'alignement. Répéter jusqu'à ce que l'alignement de la poignée soit satisfaisant.

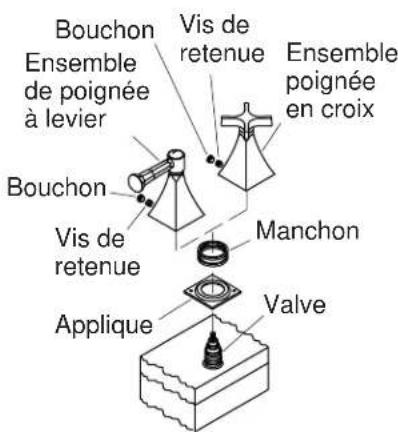

Bouchon Ensemble de poignée à levier Vis de retenue Ensemble poignée en croix Bouchon Vis de retenue Manchon Applique Valve

5. Installer les poignées stately

□ Appliquer du mastic d'étanchéité ou un produit semblable autour de la base de l'applique selon les instructions du fabricant. □ Positionner les appliques sur les valves. □ Installer les manchons filetés aux valves. Serrer à fond à la main. □ Ajuster les ensembles de poignée sur les valves, et les aligner de façon à ce que les vis de retenue ne soient pas visibles. Orienter les poignées de levier à l'écart du bec en position fermée. □ Serrer les vis de retenue. □ Presser le bouchon dans chaque orifice de la vis de retenue. □ Retirer tout excédent de mastic de plombier.

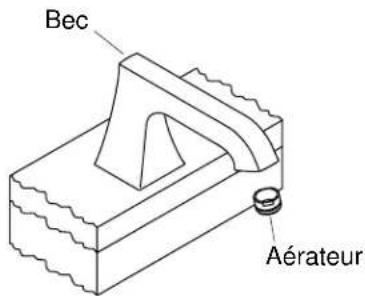

Bec Aérateur

6. Compléter l'installation

□ Couper l'alimentation d'eau (chaud = vers la droite, froid = vers la gauche). □ Retirer l'ensemble de l'aérateur. □ Ouvrir l'alimentation d'eau principale et vérifier s'il y a des fuites. □ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites. □ Fermer les valves d'eau chaude et froide. □ Réinstaller l'ensemble aérateur.
