Caractéristiques techniques	Robinet à une poignée, finition chromée, design moderne
Type de montage	Montage sur évier
Débit d'eau	Débit standard, conforme aux normes
Matériau	Laiton de haute qualité avec finition résistante à la corrosion
Utilisation	Idéal pour les éviers de cuisine et de salle de bain
Maintenance	Nettoyage avec des produits doux, éviter les abrasifs
Réparation	Cartouche remplaçable, pièces disponibles en cas de besoin
Sécurité	Conforme aux normes de sécurité en vigueur
Informations générales	Garantie limitée, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - Coralais K-R15176 KOHLER

Comment installer le robinet KOHLER Coralais K-R15176 ?

Pour installer le robinet, commencez par couper l'eau. Fixez le robinet à l'évier en utilisant les boulons fournis. Raccordez les tuyaux d'eau chaude et froide, puis vérifiez qu'il n'y a pas de fuites.

Comment nettoyer le robinet KOHLER Coralais K-R15176 ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'acide ou des agents corrosifs pour préserver la finition.

Que faire si le robinet fuit ?

Vérifiez d'abord les raccordements des tuyaux. Si le robinet continue de fuir, il peut être nécessaire de remplacer le joint ou la cartouche. Consultez le manuel pour des instructions détaillées.

Quelle est la garantie du robinet KOHLER Coralais K-R15176 ?

Le robinet est généralement couvert par une garantie limitée à vie contre les défauts de fabrication. Vérifiez les conditions spécifiques sur le site de KOHLER ou dans le manuel.

Comment régler la température de l'eau ?

Le robinet KOHLER Coralais K-R15176 dispose d'un levier pour régler la température. Tournez le levier vers la gauche pour l'eau chaude et vers la droite pour l'eau froide.

Le robinet KOHLER Coralais K-R15176 est-il compatible avec tous les éviers ?

Le robinet est conçu pour s'adapter à la plupart des éviers standard à un trou. Vérifiez les dimensions de votre évier avant l'achat.

Comment remplacer la cartouche du robinet ?

Pour remplacer la cartouche, retirez le levier et dévissez le corps du robinet. Retirez l'ancienne cartouche et insérez la nouvelle en suivant les instructions du manuel.

Y a-t-il des pièces de rechange disponibles pour le KOHLER Coralais K-R15176 ?

Oui, des pièces de rechange peuvent être commandées auprès de KOHLER ou de revendeurs agréés. Consultez le site de KOHLER pour plus d'informations.

MODE D'EMPLOI Coralais K-R15176 KOHLER

Français, page" Français-1"

Guide d'installation Robinets d'évier de cuisine

Outils et matériels

Mastic d'étanchéité

Clé à molette

Clés hexagonales

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.
□ Contient une valve anti-siphon.

Avant de commencer (cont.)

□ Ne pas redresser les tubes d'alimentation du robinet avant d'avoir installé ce dernier.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

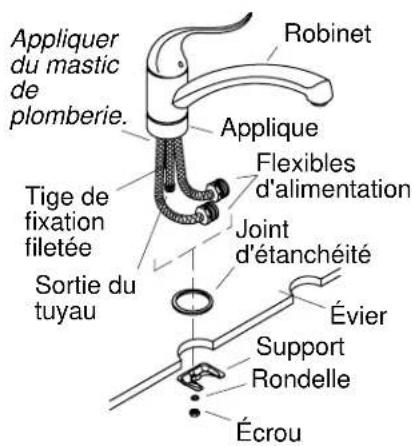

Appliquer du mastic de plomberie. Tige de fixation filetée Sortie du tuyau Applique Flexibles d'alimentation Joint d'étanchéité Évier Support Rondelle Écrou Robinet

1. Installation du robinet

ATTENTION : Risque de limitation de débit d'eau et d'endommagement du produit. Faire très attention en pliant les flexibles d'alimentation pour éviter les noeuds.

□ Glisser le joint sur les flexibles d'alimentation et le dessous du robinet.
□ Passer le robinet et les flexibles d'alimentation à travers l'orifice de l'évier.
□ Positionner le robinet sur l'évier pour obtenir l'alignement désiré.
□ Ajuster le support et la rondelle sur le montant fileté.
□ Sécuriser le support et la rondelle avec l'écrou.
☐ Redresser avec précaution les tuyaux d'alimentation.

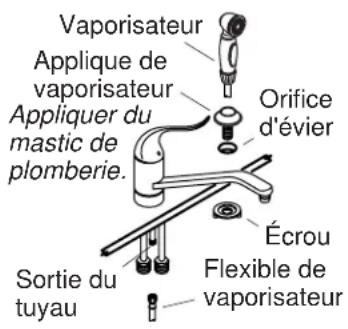

Vaporisateur Applique de vaporisateur Appliquer du mastic de plomberie. Orifice d'évier Écrou Sortie du tuyau Flexible de vaporisateur

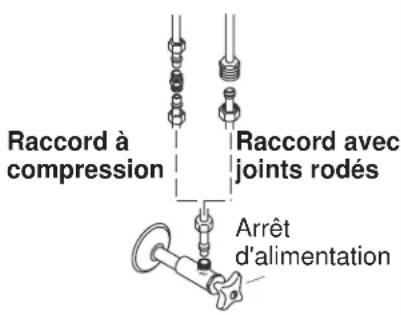

Raccord à compression Raccord avec joints rodés Arrêt d'alimentation

2. Installer le vaporisateur

□ Appliquer du mastic de plombier ou un joint semblable sous l'applique du vaporisateur selon les instructions du fabricant.
□ Introduire l'applique du vaporisateur dans l'orifice de l'évier.
□ Serrer l'écrou à la main pour sécuriser l'applique du vaporisateur en place.
□ Insérer le tuyau du vaporisateur dans l'applique de ce dernier.
□ Connecter le tuyau à sa sortie et serrer la connexion.

3. Installer l'alimentation

REMARQUE : Installer l'évier à cet instant, s'il ne l'est pas déjà. S'assurer de suivre les instructions emballées avec l'évier.

Pour raccords avec joints coniques:

- Connecter et serrer les tuyaux d'alimentation aux arrêts. Gauche est chaud, droite est froid.

Pour les connexions à compression:

□ Assembler les raccords à compression aux tubes d'alimentation et aux robinets d'arrêt.
□ Raccorder et serrer les raccords. Gauche est chaud, droite est froid.

Bec Aérateur

4. Vérification de l'installation

□ Retirer l'aérateur de l'extrémité du bec en le pivotant vers la gauche.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la poignée du robinet vers la position OUVERTURE.
□ Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute.
□ Presser la poignée du robinet vers le bas en position FERMETURE.
□ Rattacher l'aérateur en le tournant vers la droite.

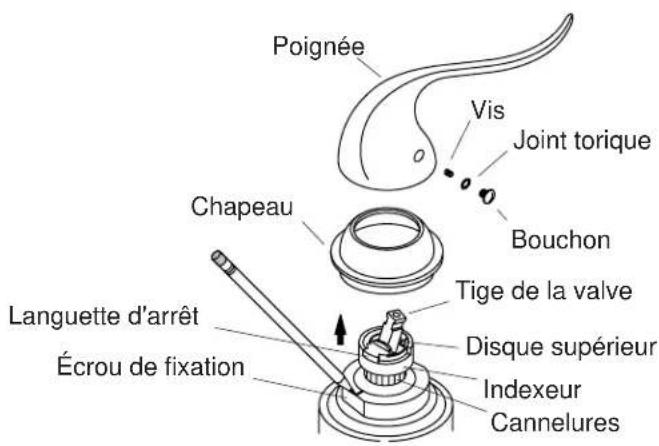

Poignée Vis Joint torique Bouchon Chapeau Tige de la valve Disque supérieur Indexeur Cannelures Languette d'arrêt Écrou de fixation

5. Réglages de température d'eau

REMARQUE : Avant d'ajuster la température d'eau, s'assurer que la poignée soit tournée complètement vers la gauche. Ceci est la position du chaud maximal.

□ Retirer le bouchon, le joint torique et la vis de la poignée.
□ Retirer la poignée et le chapeau du corps du robinet.
□ Soulever la tige de la valve vers le haut et hors de la languette d'arrêt. L'eau s'écoulera.
□ Aligner la languette d'arrêt avec l'écrou de fixation afin d'établir la température maximale.
□ Marquer la température maximale sur l'écrou de fixation avec un feutre ou un crayon.
□ Soulever l'indexeur et le disque afin de dégager les cannelures.

REMARQUE : Chaque encoche de cannelure représente approximativement 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque et la tige de valve vers la gauche jusqu'à atteindre ce que la température soit correctement ajustée.
- Presser l'indexeur et le disque pour couvrir les cannelures après le réglage de température. S'assurer que le disque soit complètement mis en place dans l'indexeur.
□ Pousser la tige de la valve vers le bas sur la languette d'arrêt. L'eau s'arrêtera.

Réglages de température d'eau (cont.)

□ Retirer le chapeau, la poignée, le joint torique, la vis, et le bouchon.
