Type de produit	Robinet d'évier de cuisine mono-contrôle
Marque	Kohler
Modèle	Coralais K-15162
Catégorie	Robinet
Hauteur approximative	17 cm
Poids net approximatif	1,5 kg
Alimentation	Eau chaude et froide (raccordement à l'arrêt sous évier)
Fonctions principales	Commande unique de débit et température, vaporisateur extractible avec poids de rappel
Matériau	Laiton chromé
Nombre de trous d'installation	1 ou 3 trous (avec applique et sous-plaque)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse, éviter produits abrasifs et à base de pétrole
Sécurité	Protection anti-retour intégrée pour éviter la contamination d'eau fraîche
Réglage de température maximale	Possible par ajustement de l'indexeur et du disque (chaque encoche ≈ 5,3°C)
Pièces détachées principales	Joint torique, bouchon, poignée, chapeau, tige de valve, disque supérieur, indexeur
Réparabilité	Cartouche céramique remplaçable, joints accessibles
Garantie constructeur	Garantie limitée à vie sur le fini (voir conditions)

FOIRE AUX QUESTIONS - Coralais K-15162 KOHLER

Comment installer le robinet Coralais K-15162 ?

Suivez les étapes de la notice : préparez l'évier, placez le robinet dans l'orifice, fixez-le avec l'anneau fileté et les vis, puis connectez les flexibles d'alimentation. Assurez-vous de couper l'eau avant l'installation.

Comment régler la température maximale de l'eau ?

Retirez la poignée, le chapeau, et la tige de valve. Alignez la languette d'arrêt avec l'écrou de fixation pour définir la température. Tournez l'indexeur et le disque (chaque encoche ≈ 5,3°C) jusqu'à la température souhaitée.

Comment purger les lignes d'alimentation après installation ?

Retirez la tête du vaporisateur et le joint, placez un arrêt dans le drain, ouvrez l'eau chaude et froide, laissez couler l'eau une minute de chaque côté, puis remontez la tête et vérifiez les fuites.

Le vaporisateur ne rentre pas complètement après utilisation, que faire ?

Vérifiez que le poids sur le tuyau du vaporisateur est correctement positionné (à environ 58 cm de l'extrémité). Assurez-vous que le tuyau n'est pas plié ou coincé. Serrez légèrement les vis du poids si nécessaire.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, à base de chlore ou de pétrole. Rincez à l'eau claire et séchez avec un chiffon doux.

Que faire si le robinet fuit sous l'évier ?

Vérifiez les connexions des flexibles d'alimentation et resserrez-les. Inspectez les joints toriques et la cartouche céramique. Si nécessaire, remplacez les joints ou la cartouche (références en pièces détachées).

Puis-je installer ce robinet sur un évier à 1 trou ?

Oui, l'emballage contient une applique pour évier à 1 trou. Utilisez du mastic de plomberie pour fixer l'applique sur l'orifice avant d'installer le robinet.

Comment remplacer la cartouche céramique ?

Coupez l'eau, retirez la poignée, le chapeau, et la tige de valve. Dévissez l'écrou de fixation et retirez l'ancienne cartouche. Insérez la nouvelle en alignant les cannelures, puis remontez le tout.

Le robinet goutte, que faire ?

Cela peut provenir de la cartouche céramique usée ou d'un joint défectueux. Remplacez la cartouche ou le joint torique. Consultez la notice pour les étapes détaillées de démontage.

Où puis-je trouver les pièces de rechange pour ce modèle ?

Contactez le service client Kohler ou rendez-vous sur leur site web. Les pièces comme le joint torique, la poignée, ou la cartouche sont disponibles sous les références indiquées dans la notice.

MODE D'EMPLOI Coralais K-15162 KOHLER

Français, page "Français-1"

Guide d'installation Robinets d'évier de cuisine mono-contrôle

Outils et matériels

Mastic de plomberie

Clés à mollette Ruban-cache

Crayon à papier

Tournevis cruciforme

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION : Risque de contamination d'eau fraîche. Ce robinet contient une protection importante de siphon anti-retour. Ne pas remplacer les joints de rodage du robinet ou retirer quelques composants que ce soit.

ATTENTION : Risque de limitation de débit d'eau et d'endommagement du produit. Faire extrêmement attention au moment de plier les flexibles, pour éviter des bosselures.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.

Avant de commencer (cont.)

□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
□ L'apparence du robinet pourrait différer du robinet illustré. Les composants listés dans l'illustration et dans les instructions d'installation s'appliquent tout de même.
□ Exception faite du mastic d'étanchéité appliqué en dessous de la sous-applique, ne pas utiliser de produits à base de pétrole sur ce robinet.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

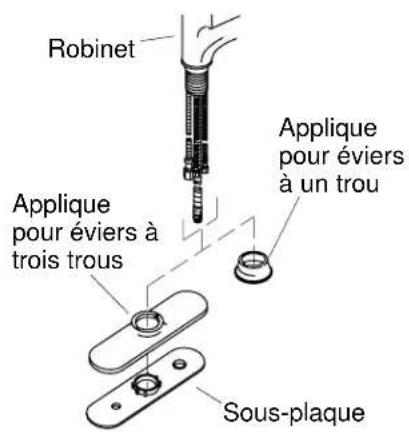

Robinet Applique pour éviers à trois trous Applique pour éviers à un trou Sous-plaque

1. Installer l'applique (optionnelle)

Pour des installations à 1 orifice:

□ Appliquer un boudin de mastic de plombier ou un joint semblable au-dessous de l'applique selon les instructions du fabricant du mastic.
□ Positionner l'applique sur l'orifice de l'évier, aligner puis presser pour mettre en place.
□ Retirer tout excès de mastic.

Pour des installations à 3 orifices:

□ Appliquer un boudin de mastic d'étanchéité ou un produit semblable sur les rebords inférieurs de la sous-applique selon les instructions du fabricant du mastic.
□ Placer la sous-applique sur l'orifice de l'évier, aligner et presser pour mettre en place.
□ Retirer tout excès de mastic.
□ Placer l'applique sur la sous-applique.

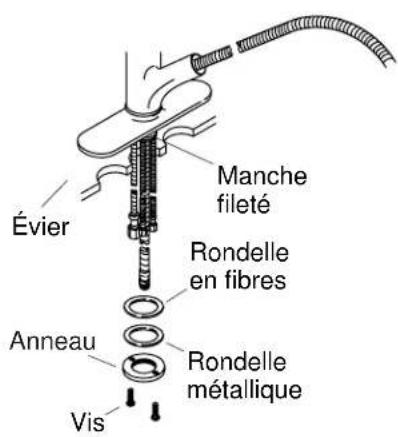

Évier Manche fileté Rondelle en fibres Anneau Rondelle métallique Vis

2. Installation du robinet

□ Mettre le robinet en place à travers l'orifice de l'évier.
□ Positionner le robinet de façon à ce que la tige de levage soit vers l'arrière.
□ Visser partiellement deux vis dans l'anneau fileté jusqu'à ce qu'elles dépassent légèrement de l'arrière de l'anneau fileté.
□ Glisser la rondelle en fibres, la rondelle métallique et l'anneau sur le manche fileté jusqu'à ce que l'anneau soit à environ 1/4" (6 mm) de distance du fond de l'évier.
□ Tourner l'anneau fileté de façon à ce que les vis soient à l'avant et à l'arrière du robinet.
□ Bien serrer les vis en utilisant un tournevis cruciforme.

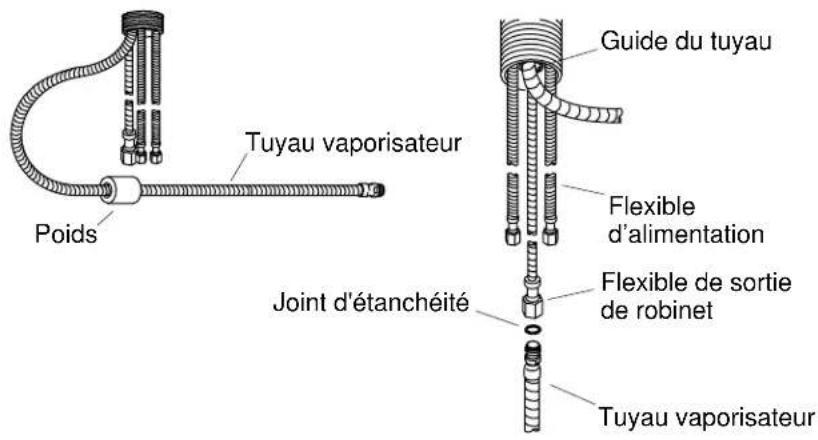

Poids Tuyau vaporisateur Joint d'étanchéité Guide du tuyau Flexible d'alimentation Flexible de sortie de robinet Tuyau vaporisateur

3. Connecter le tuyau du vaporisateur

□ Glisser le poids de 23" (58,4 cm) de l'extrémité non attachée du tuyau du vaporisateur. Si nécessaire, le poids peut être déplacé vers le haut ou le bas à ce moment pour ajuster la longueur d'extension du tuyau du vaporisateur.
□ Serrer avec précaution les vis du poids à l'endroit désiré. Ne pas trop serrer.
□ Reconnecter l'extrémité non-attachée du tuyau du vaporisateur du connecteur du tuyau.

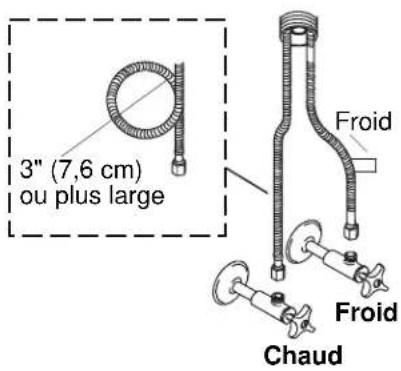

REMARQUE : Si l'installation nécessite d'enrouler les tuyaux d'alimentation pour une bonne connexion, maintenir une boucle d'un ∅ Int. d'au moins 3" (7,6 cm).

□ Positionner les tuyaux d'alimentation d'eau chaude et froide de façon à ce qu'ils n'interfèrent pas avec d'autres flexibles.
□ Connecter les tuyaux d'alimentation aux arrêts. Gauche est chaud, droite est froid.
□ Serrer toutes les connexions.

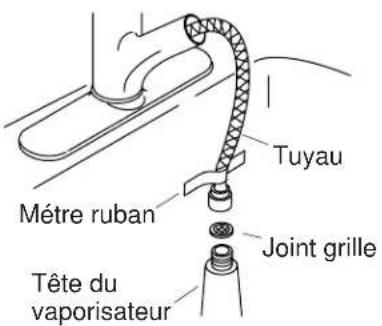

Tuyau Métre ruban Joint grille Tête du vaporisateur

5. Purger les lignes d'alimentation

□ Placer un arrêt dans le drain de l'évier pour assurer que les composants du robinet ne tombent pas dedans.
□ Tirer sur légèrement sur la tête du vaporisateur pour exposer partiellement le flexible.
□ Retirer la tête du vaporisateur et le joint de la crépine du tuyau du vaporisateur.
□ Positionner le tuyau dans l'évier. Fixer le flexible contre l'évier à l'aide d'un ruban-cache pour empêcher son retour dans le corps du robinet.
□ Ouvrir les alimentations d'eau chaude et froide.
□ Retirer l'arrêt du drain de l'évier.
□ Tourner la poignée du robinet vers le côté eau froide et le lever à la position "MARCHE".
□ Faire couler l'eau froide à travers le robinet pendant à peu près une minute pour chasser tous les débris.
□ Tourner la poignée du robinet complètement vers la position chaude.
□ Faire couler l'eau chaude à travers le robinet pendant à peu près une minute pour chasser tous les débris.
□ Presser la poignée du robinet vers le bas en position "ARRÊT".
□ Placer l'arrêt dans le drain de l'évier.

Purger les lignes d'alimentation (cont.)

□ Installer à nouveau le joint de la crépine et la tête du vaporisateur dans le tuyau du vaporisateur.
□ Retirer l'arrêt du drain de l'évier.
□ Laisser couler l'eau dans le robinet une fois de plus et vérifier s'il y a des fuites.

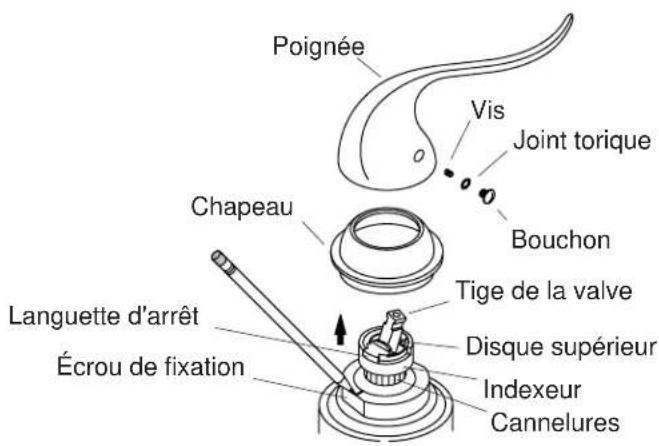

Poignée Vis Joint torique Bouchon Chapeau Tige de la valve Disque supérieur Indexeur Cannelures Languette d'arrêt Écrou de fixation

6. Réglages de la température d'eau

□ Retirer le bouchon, le joint torique et la vis de la poignée.
□ Retirer la poignée et le chapeau du corps du robinet.
□ Soulever la tige de la valve vers le haut et hors de la languette d'arrêt. L'eau s'écoulera.
□ Aligner la languette d'arrêt avec l'écrou de fixation afin d'établir la température maximale.
□ Marquer la température maximale sur l'écrou de fixation avec un feutre ou un crayon.
□ Soulever l'indexeur et le disque afin de dégager les cannelures.

REMARQUE : Chaque encoche de cannelure représente approximativement 9,5° F (5,3° C).

□ Tourner l'indexeur, le disque et la tige de valve vers la gauche jusqu'à ce que la température soit correctement ajustée.
☐ Presser l'indexur et le disque pour couvrir les cannelures après le réglage de température. S'assurer que le disque soit complètement mis en place dans l'indexur.
□ Pousser la tige de la valve vers le bas sur la languette d'arrêt. L'eau s'arrêtera.
□ Retirer le chapeau, la poignée, le joint torique, la vis, et le bouchon.
