HiRise K-7338 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinet de cuisine KOHLER HiRise K-7338, finition chromée, hauteur ajustable, technologie de cartouche en céramique.
Utilisation	Conçu pour un usage domestique, idéal pour les éviers de cuisine, facile à installer et à utiliser.
Maintenance et réparation	Entretien régulier recommandé, nettoyage avec des produits non abrasifs, remplacement de la cartouche en cas de fuite.
Sécurité	Conforme aux normes de sécurité en vigueur, matériaux sans plomb, protection contre les surpressions.
Informations générales	Garantie limitée de 5 ans, service client disponible pour assistance, compatibilité avec la plupart des éviers standards.

FOIRE AUX QUESTIONS - HiRise K-7338 KOHLER

Comment installer le robinet KOHLER HiRise K-7338 ?

Pour installer le robinet KOHLER HiRise K-7338, commencez par couper l'eau et dévissez l'ancien robinet. Suivez le guide d'installation fourni dans l'emballage en vous assurant que toutes les pièces sont en place. Fixez le robinet à l'évier en utilisant les écrous fournis.

Quelles sont les dimensions du robinet KOHLER HiRise K-7338 ?

Le robinet KOHLER HiRise K-7338 a une hauteur totale de 40,6 cm et un bec qui s'élève à 23,8 cm. Il est conçu pour s'adapter à la plupart des éviers standard.

Comment nettoyer le robinet KOHLER HiRise K-7338 ?

Pour nettoyer le robinet, utilisez un chiffon doux et de l'eau tiède. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Pour les dépôts de calcaire, un mélange de vinaigre et d'eau peut être utilisé.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions des tuyaux pour vous assurer qu'elles sont bien serrées. Si le problème persiste, il se peut qu'un joint soit usé et doit être remplacé. Consultez le manuel pour les instructions de remplacement.

Le robinet KOHLER HiRise K-7338 est-il compatible avec un chauffe-eau instantané ?

Oui, le robinet KOHLER HiRise K-7338 est compatible avec les chauffe-eau instantanés tant que le débit d'eau est suffisant pour le modèle de chauffe-eau que vous utilisez.

Quelle est la garantie du robinet KOHLER HiRise K-7338 ?

Le robinet KOHLER HiRise K-7338 est généralement couvert par une garantie limitée de 5 ans contre les défauts de fabrication. Consultez les documents de garantie fournis pour des détails supplémentaires.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, tournez le levier du robinet vers la position chaude ou froide selon vos préférences. Assurez-vous que les vannes d'eau chaude et froide sous l'évier sont correctement ouvertes.

Le robinet est-il facile à utiliser pour les enfants ?

Oui, le robinet KOHLER HiRise K-7338 est conçu pour être facile à utiliser, même pour les enfants. Le levier est ergonomique et facile à manipuler.

MODE D'EMPLOI HiRise K-7338 KOHLER

Guide d'installation Robinet de cuisine à montage mural

Outils et matériels

Clé à sangle

Clés hexagonales 5/64" et 3/8"

Mètre ruban

• Mamelons de tuyau • Coudes
• Capuchons
• Sangles deux-trous ou coudes de montage et vis

Niveau à bulle

Ruban d'étanchéité

Carré

Montants de 2x4

Merci d'avoir choisi la compagnie kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de performance. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE: Utiliser des sangles à deux trous ou coude à oreilles et des vis pour sécuriser les alimentations d'eau dans le mur.

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper l'alimentation d'eau principale. □ Vérifier avec soin si l'évacuation ou les tubes d'alimentation sont endommagés. □ Sélectionner des mamelons de tuyau assez longs pour dépasser à travers le fini. □ Ne pas utiliser de produits à base de pétrole sur ce produit.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des robinets sans préavis, comme spécifié dans le catalogue des prix.

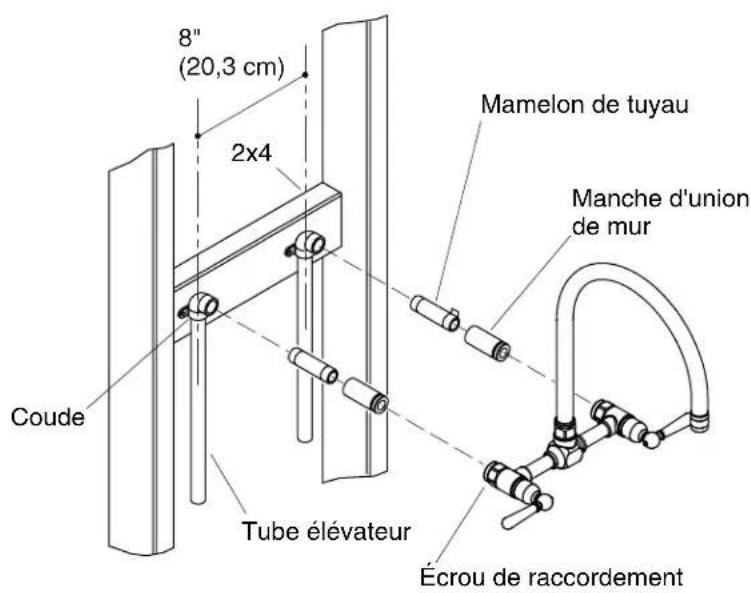

8" (20,3 cm) 2x4 Coude Mamelon de tuyau Manche d'union de mur Tube élévateur Écrou de raccordement

1. Préparer le site

IMPORTANT! Pour des installations de mur extérieur : Assurer une bonne isolation du mur pour éviter le gel des tuyaux.

□ Attacher un 2x4 entre deux montants selon l'illustration. □ Positionner les tubes élévateurs de 8"(20,3 cm) l'un de l'autre, puis niveler et sécuriser les coudes et les élévateurs au 2x4. □ Sécuriser de manière temporaire un mamelon de tube à chaque coude avec du ruban adhésif. □ Confirmer que les mamelons de tube sont perpendiculaires au rebord avant des 2x4 verticaux.

Confirmer l'accordement de la plomberie

Serrer à la main les deux manches d'union de mur sur chaque mamelon.

REMARQUE: Ne pas endommager les joints toriques ou la finition du robinet lors du serrage des écrous d'union.

Préparer le site (cont.)

• Sécuriser le robinet aux manches de mur avec les écrous d'union attachés. □ Vérifier que le robinet est proprement aligné et nivelé. Si nécessaire, faire des réglages en repositionnant les coudes. □ Retirer le robinet et les manches du mur. Placer le robinet dans son emballage d'origine pour éviter tout dommage.

Vérification du site

□ Purger les lignes d'eau. □ Boucher les mamelons de tube et vérifier s'il y a des fuites aux coudes. □ Compléter le mur fini.

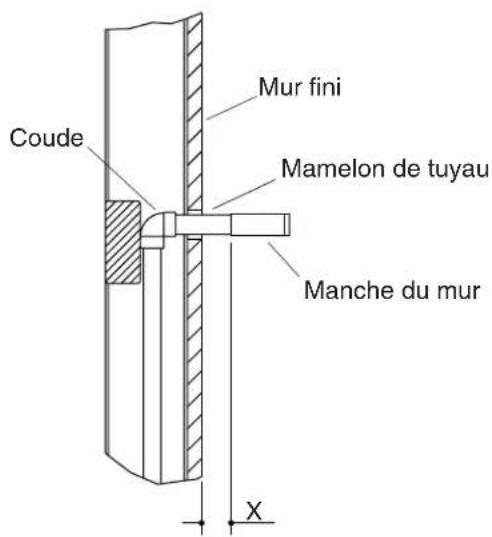

Coude Mur fini Mamelon de tuyau Manche du mur X

2. Installerlesmanchesdemur

□ Retirer les capuchons des mamelons de tuyau. □ Réinstaller les manches de mur aux mamelons de tuyau. □ Mesurer et noter la distance "X" de l'extrémité des manches de mur au mur fini. □ Retirer les manches de mur. □ Retirer les mamelons de tuyau et mesurer leur longueur. - Soustraire la distance "X" de la longueur des mamelons de tuyau. Jeter les mamelons de tuyau et les remplacer avec ceux de bonne longueur. □ Appliquer du ruban d'étanchéité aux deux extrémités des mamelons de tuyau, puis insérer les mamelons du tuyau dans les coudes. □ Visser les manches du mur sur les mamelons du tuyau et serrer avec une clé hexagonale de 3/8". Pour chaque manche de mur, s'assurer que la distance de l'extrémité du manche du mur au mur fini est égale. Régler au besoin.

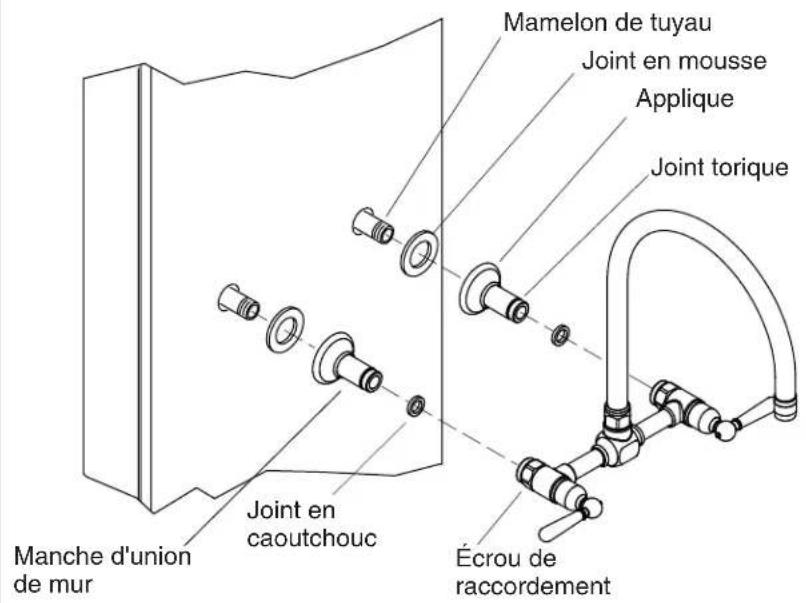

Mamelon de tuyau Joint en mousse Applique Joint torique Manche d'union de mur Joint en caoutchouc Écrou de raccordement

3. Installer l'ensemble du robinet

IMPORTANT! Dans le cas de montage des appliques sur une surface inégale (telle que joint de ciment de carrelage), appliquer du mastic adéquat en plus des butées en mousse fournies. Ne pas utiliser d'étanchéité à base de pétrole.

□ Confirmer que la butée en mousse est insérée dans la rainure de chaque applique. □ Glisser l'applique sur chaque manche d'union de mur. □ Presser l'applique contre le mur fini et serrer les vis de retenue avec une clé à molette de 5/64". □ Confirmer qu'un joint torique est attaché à chaque manche d'union de mur. et un joint en caoutchouc est attaché dans chaque écrou d'union. □ Glisser le robinet et les manches d'union du mur.

REMARQUE: Ne pas endommager les joints-toriques sur les manches d'union de mur sur les écrous d'union lors de l'utilisation d'une clé à sangle.

Installer l'ensemble du robinet (cont.)

□ Avec une clé à sangle, serrer les écrous d'union afin de sécuriser l'ensemble de robinet aux manches d'union de mur. □ Vérifier que les poignées sont en position OFF, tel qu'indiqué.

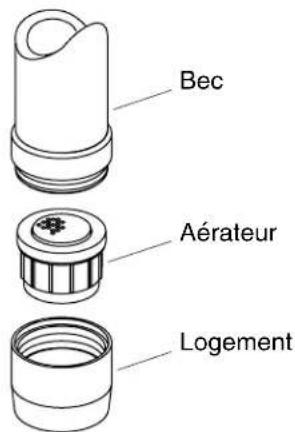

Bec Aérateur Logement

4. Vérification de l'installation

□ S'assurer que toutes les connexions soient serrées. □ Pivoter l'aérateur vers la gauche jusqu'à ce qu'il soit retiré du bec. □ Ouvrir l'alimentation d'eau principale. □ Vérifier s'il y a des fuites dans les connexions. Réparer au besoin. □ Tourner les deux poignées en position ON pour faire couler l'eau dans le robinet. Permettre à l'eau de s'écouler à travers le bec pour en retirer tout débris. □ Pivoter les deux poignées en position OFF. □ Retirer tout débris de l'aérateur puis réinstaller.
