MANUAL DE USUARIO HiRise K-7338 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1069114-2-A

THE BOLD LOOK OF KOHLER®

ThankYouForChoosingKohlerCompany

Guía de instalación Grifería de cocina de montaje a la pared

Herramientasymateriales

Llave de correa

Llaves hexagonales de 5/64" y 3/8"

Cinta para medir

Más:

• Niples
• Codos
• Tapas
• Abrazaderas de dos agujeros o codos de orejetas y tornillos

Nivel

Cinta selladora

Escuadra

Listones de 2x4

GraciasporelegirlosproductosdeKohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta guía. Gracias nuevamente por escoger a Kohler.

Antesdecomenzar

NOTA: Utilice abrazaderas de dos agujeros o codos de orejetas para fijar los suministros de agua en la pared.

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre el suministro principal de agua.
□ Revise con cuidado las tuberías de suministro y desagüe para ver si están dañadas.
□ Seleccione nipples lo suficientemente largos para que sobresalgan a través de la pared acabada.
□ No utilice productos derivados del petróleo en este producto.

Antesdecomenzar(cont.)

☐ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

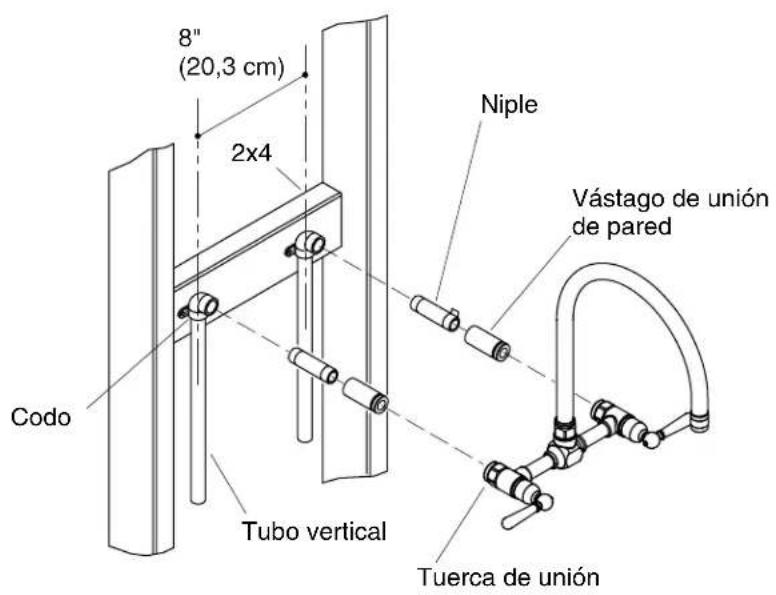

8" (20,3 cm) 2x4 Codo Tubo vertical Niple Vástago de unión de pared Tuerca de unión

1. Prepareelsitio

Instalelastuberías

¡IMPORTANTE!Parainstalacionesenparedexterior:Asegure el uso correcto de aislamiento de pared para evitar que las tuberías se congelen.

□ Fije un poste de madera de 2x4 entre dos postes de la pared según la ilustración.
Coloque los tubos verticales con una separación de 8"(20,3 cm), luego nivele y fije los codos y los tubos verticales al poste de madera de 2X4.
□ Fije provisionalmente un niple en cada codo con cinta selladora.
□ Verifique que los nipples estén perpendiculares al filo frontal del poste vertical de 2x4.

Verifiquelainstalacióndelastuberías

□ Apriete a mano los dos vástagos de unión de la pared en cada uno de los nipples.

Prepareelsitio(cont.)

NOTA: No dañe los arosellos (O-rings) ni el acabado del montaje de la grifería al apretar las tuercas de unión.

□ Fije el montaje de la grifería a los vástagos de pared con las tuercas de unión adjuntas.
□ Verifique que el montaje de la grifería esté bien alineada y a nivel. Si es necesario, ajuste cambiando la posición de los codos.
□ Retire el montaje de la grifería y los vástagos de pared. Coloque el montaje de la grifería en su embalaje original para evitar daños.

Verificacióndelsitio

□ Haga circular agua por las líneas de agua.
□ Tape los nipples y verifique que no haya fugas en los codos.
□ Termine la pared acabada.

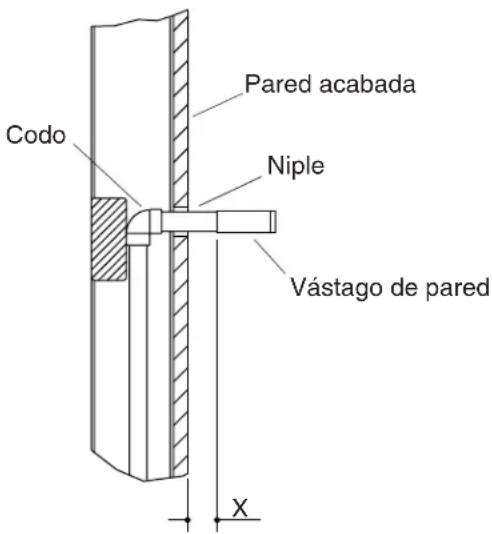

Codo Pared acabada Niple Vástago de pared X

2.Instalelosvástagosdepared

□ Retire las tapas de los nipples.
□ Vuelva a instalar los vástagos de pared a los nipples.
□ Mida y anote la distancia "X" desde el extremo de los vástagos de pared a la pared acabada.
□ Retire los vástagos de pared.
□ Desinstale los nipples y mida su longitud.
□ Reste la distancia "X" de la longitud de los nipples. Deseche los nipples y reemplácelos con unos de la longitud correcta.
□ Aplique sellador de roscas en ambos extremos de los niples, luego inserte los niples en los codos.
□ Enrosque los vástagos de pared en los nipples, luego apriete con una llave hexagonal de 3/8".
Para cada vástago de pared, asegúrese de que sea igual la distancia desde el extremo de los vástagos de pared a la pared acabada. Ajuste si es necesario.

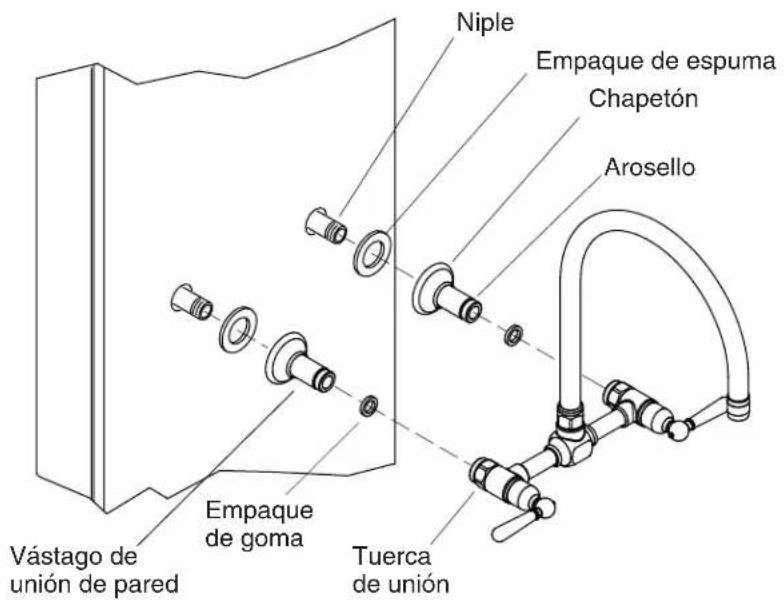

Niple Empaque de espuma Chapetón Arosello Vástago de unión de pared Empaque de goma Tuerca de unión

3.Instaleelmontajedelagrifería

¡IMPORTANTE!Si va a instalar los chapetones en una superficie dispareja (como líneas de boquilla del azulejo), aplique un sellador adecuado además de los empaques de espuma provistos. Noutilice selladoresderivadosdelpetróleo.

□ Verifique que esté insertado un empaque de espuma en la ranura de cada chapetón.
□ Deslice un chapetón en cada vástago de unión de pared
□ Presione el chapetón contra la pared acabada y apriete los tornillos de fijación con una llave hexagonal de 5/64".
□ Compruebe que haya un arosello (O-ring) en cada vástago de unión de pared yun empaque de goma dentro de cada tuerca de unión.
□ Deslice el montaje de la grifería en los vástagos de unión de pared.

NOTA: No dañe los arosellos (O-rings) de los vástagos de unión de pared ni el acabado de las tuercas de unión al usar la llave de correa.

Instaleelmontajedelagrifería(cont.)

□ Con una llave de correa, apriete las tuercas de unión para fijar el montaje de grifería a los vástagos de unión de pared.
□ Verifique que las manijas estén en la posición cerrada, como se ilustra.

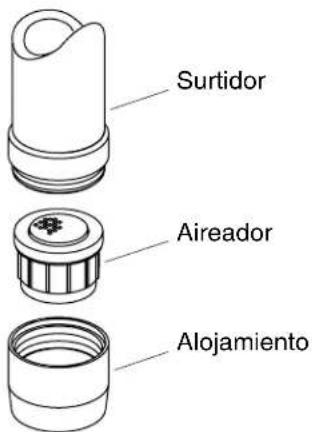

Surtidor Aireador Alojamiento

4. Verificación del instalación

□ Verifique que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda hasta retirarlo del surtidor.
□ Abra el suministro principal de agua.
□ Revise que no haya fugas en las conexiones. Repare según sea necesario.
□ Gire ambas manijas a la posición abierta para que corra agua por la grifería. Deje correr el agua a través del surtidor para eliminar las partículas que pueda haber.
□ Gire ambas manijas a la posición cerrada.
□ Limpie la suciedad que haya en el aireador y vuelva a instalarlo.
