Type de produit	Robinet de cuisine
Marque	Kohler
Modèle	Coralais K-15889
Dimensions (hauteur)	Environ 25 cm
Dimensions (portée)	Environ 18 cm
Poids	Environ 1,5 kg
Matériau	Laiton
Finition	Chrome (standard)
Type d'installation	Sur plan de travail ou évier
Type de poignée	Levier ou croix (selon modèle)
Nombre de poignées	2 (eau chaude et froide)
Type de bec	Bec haut orientable
Type de valve	Cartouche céramique
Débit	1,2 GPM (4,5 L/min) à 60 psi
Garantie	Garantie limitée à vie
Pièces incluses	Robinet, flexible, aérateur, écrous, joints
Options de pulvérisateur	Pulvérateur séparé en option
Entretien et nettoyage	Nettoyer avec un chiffon doux et du savon doux
Conformité	Codes de plomberie locaux

FOIRE AUX QUESTIONS - Coralais K-15889 KOHLER

Comment installer le robinet Coralais K-15889 ?

Appliquez du mastic d'étanchéité sous la base du robinet, insérez-le dans le trou de l'évier, puis serrez les écrous par le dessous. Raccordez les flexibles d'alimentation en eau chaude et froide. Suivez les instructions de la notice pour les poignées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé à molette, de clés hexagonales et de mastic d'étanchéité.

Comment nettoyer le robinet ?

Utilisez un chiffon doux et de l'eau savonneuse douce. Évitez les nettoyants abrasifs qui pourraient endommager la finition.

Comment remplacer l'aérateur ?

Dévissez l'aérateur en tournant vers la gauche (vu de dessous). Nettoyez ou remplacez-le, puis revissez en tournant vers la droite jusqu'à serrage.

Que faire en cas de fuite ?

Vérifiez les raccords des flexibles et les écrous sous l'évier. Serrez-les si nécessaire. Si la fuite persiste, remplacez les joints toriques ou contactez Kohler.

Le robinet est-il compatible avec un chauffe-eau sans réservoir ?

Oui, il est compatible avec la plupart des chauffe-eau. Assurez-vous que la pression d'eau est adéquate (au moins 20 psi).

Comment retirer la poignée du robinet ?

Retirez la vis sous le capuchon ou le levier, puis tirez la poignée vers le haut. La tige de valve est en forme de D.

Ce robinet convient-il à un évier à 3 trous ?

Oui, il est conçu pour une installation sur un évier à 3 trous (robinet central et deux poignées). Le pulvérisateur optionnel s'installe sur un trou supplémentaire.

Comment installer le pulvérisateur séparé ?

Appliquez du mastic d'étanchéité sous le support du pulvérisateur, insérez-le dans le trou, serrez l'écrou par le dessous, puis connectez le flexible à la base du robinet.

Quel est le débit d'eau du robinet ?

Le débit est de 1,2 GPM (4,5 litres par minute) à une pression de 60 psi, conforme aux normes d'économie d'eau.

MODE D'EMPLOI Coralais K-15889 KOHLER

Français, page "Français-1"

Outils et matériels

Mastic d'étanchéité

Clé à molette

Clés hexagonales

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper les alimentations d'eau. □ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire. □ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier. □ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

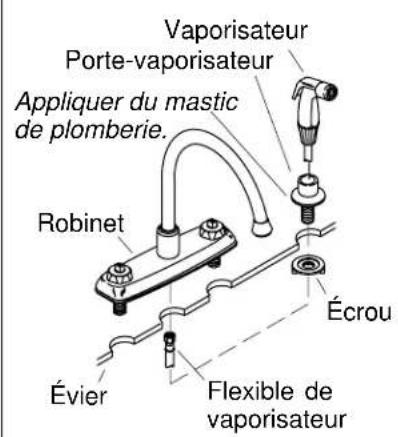

Vaporisateur Porte-vaporisateur Appliquer du mastic de plomberie. Robinet Écrou Évier Flexible de vaporisateur

Appliquer du mastic de plomberie.

Robinet Évier Écrou

1. Installation du robinet

Appliquer du mastic de plombier ou un produit d'étanchéité semblable au-dessous du robinet selon les instructions du fabricant. Centrer et aligner le robinet sur l'évier. Sécuriser à la main les écrous d'en-dessous de l'évier.

Vaporisateur séparé

□ Appliquer du mastic de plombier ou autre produit d'étanchéité au-dessous du support du vaporisateur selon les instructions du fabricant. □ Insérer le support du vaporisateur dans l'orifice de l'évier. □ Serrer à la main l'écrou au support du vaporisateur d'en-dessous de l'évier. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité. □ Insérer le flexible du vaporisateur dans son support. □ Attacher le flexible à la base du robinet à l'aide de joint d'étanchéité pour filetage.

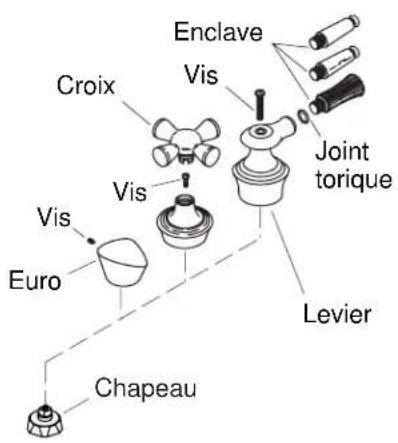

Enclave Croix Vis Joint torique Vis Euro Chapeau Levier

Pour des poignées euro:

□ Aligner la forme en "D" de la tige de valve et l'orifice dans la poignée. □ Sécuriser les poignées à l'aide de la vis et de la bague de finition.

Pour des poignées en croix:

□ Aligner la forme en "D" de la tige de valve et l'orifice dans la poignée. □ Sécuriser l'insertion avec la vis. □ Aligner les rainures de l'insertion avec la croix et presser vers le bas. □ Sécuriser les poignées à l'aide de la vis et de la bague de finition.

Pour des poignées de levier:

□ Aligner la forme en "D" de la tige de valve et l'orifice dans la poignée. □ S'assurer que le joint torique soit derrière le filetaging de l'enclave. □ Sécuriser les poignées à l'aide de la vis et de la bague de finition.

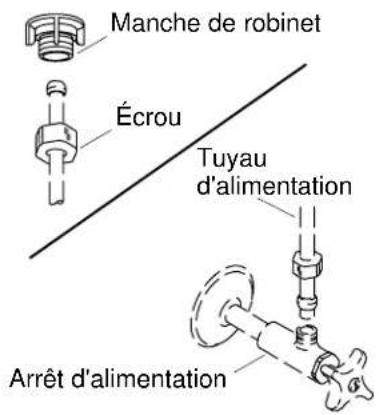

Manche de robinet Écrou Tuyau d'alimentation Arrêt d'alimentation

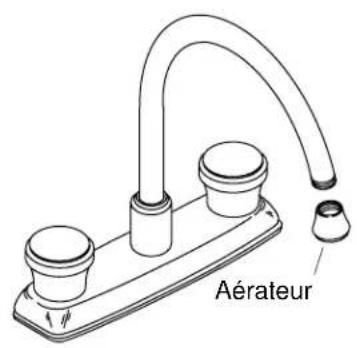

Aérateur

Pour raccords avec joints coniques:

□ Glisser l'écrou sur le tuyau d'alimentation. □ Positionner l'extrémité arrondie du tube d'alimentation d'équerre à l'entrée du manche du robinet et du robinet d'arrêt. □ Bien serrer les écrous.

5. Vérification de l'installation

□ S'assurer de fermer les deux poignées de robinet. Le chaud est à droite et le froid est vers la gauche. □ Ouvrir les alimentations d'eau chaude et froide. □ Vérifier s'il y a des fuites. □ Retirer l'aérateur en le tournant vers la gauche. □ Ouvrir l'eau chaude et froide pendant une minute pour purger les débris du robinet. □ Fermer les poignées d'eau chaude et froide. □ Rattacher l'aérateur en le pivotant vers la droite jusqu'au serrage.
