Guía de instalación Grifería de fregadero de cocina

Herramientas y materiales

Masilla de plomería

Llave ajustable

Llaves hexagonales

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre los suministros de agua.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
□ En las instalaciones nuevas, monte la grifería en el fregadero antes de instalar el fregadero.
□ Antes de la instalación, desembale la grifería nueva y revise con cuidado todas las piezas para ver si están dañadas. Luego, vuelva a poner la grifería en la caja hasta el momento de la instalación.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

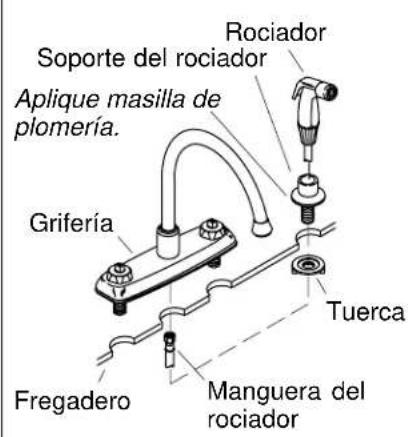

Soporte del rociador Aplique masilla de plomería. Rociador Grifería Fregadero Manguera del rociador Tuerca

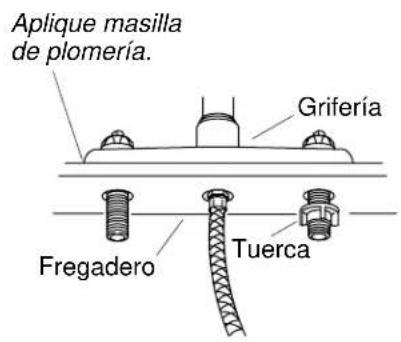

Aplique masilla de plomería. Grifería Fregadero Tuerca

1. Instalación de la grifería

□ Aplique masilla de plomería u otro sellador debajo de la grifería según las instrucciones del fabricante.
□ Centre y alinee la grifería en el fregadero.
□ Apriete bien las tuercas con la mano por debajo del fregadero.

2. Instale el rociador

Rociador por separado

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del soporte del rociador según las instrucciones del fabricante.
□ Inserte el rociador a través del orificio del fregadero.
□ Apriete la tuerca con la mano en el soporte del rociador por debajo del fregadero.
□ Elimine el exceso de masilla de plomería o sellador.
- Inserte la manguera del rociador a través del soporte del rociador.
□ Conecte la manguera a la base de la grifería con cinta selladora de roscas.

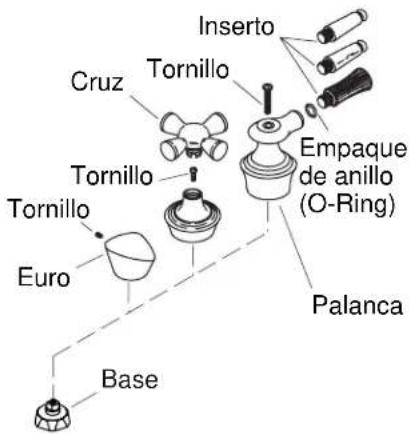

Inserto Cruz Tornillo Tornillo Tornillo Euro Empaque de anillo (O-Ring) Palanca Base

3. Instale la manija

Para las manijas de estilo Euro:

□ Alinee la "D" de la espiga de la válvula con el orificio en la manija.
□ Fije las manijas con un tornillo y el embellecedor.

Para las manijas de cruz:

□ Alinee la "D" de la espiga de la válvula con el orificio en la manija.
□ Fije la pieza de inserción con el tornillo.
□ Alinee las ranuras de la pieza de inserción con la cruz y presione.
□ Fije las manijas con un tornillo y el embellecedor.

Para las manijas de palanca:

□ Alinee la "D" de la espiga de la válvula con el orificio en la manija.
□ Asegúrese de que el empaque de anillo (O-ring) esté detrás de las roscas de la pieza de inserción.
□ Fije las manijas con un tornillo y el embellecedor.

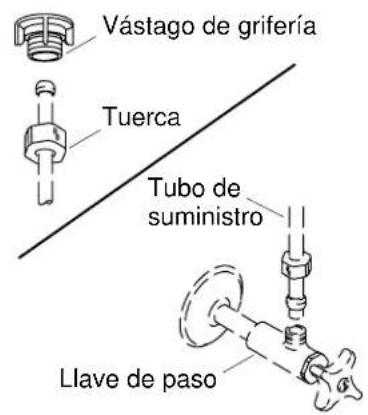

Vástago de grifería Tuerca Tubo de suministro Llave de paso

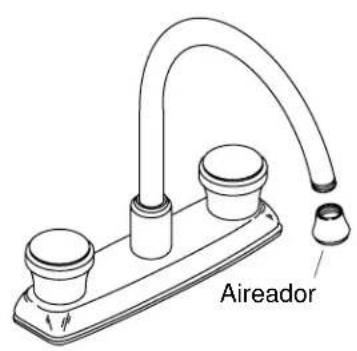

Aireador

4. Instale los suministros

Para las conexiones de junta esmerilada:

□ Deslice la tuerca por el tubo de suministro.
Coloque el extremo redondeado del tubo de suministro a escuadra en la entrada del vástago de la grifería y la llave de paso.
□ Apriete bien todas las tuercas.

5. Verificación de la instalación

□ Verifique que ambas manijas de la grifería estén cerradas. El agua caliente se cierra a la derecha y el agua fría se cierra a la izquierda.
□ Abra los suministros del agua fría y caliente.
□ Verifique que no haya fugas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra las manijas del agua caliente y fría durante un minuto para eliminar los residuos de la grifería.
□ Cierre las manijas del agua fría y caliente.
□ Vuelva a montar el aireador girándolo a la derecha hasta que esté apretado con la mano.
