24RAA11AL3 - Visseuse Cleco - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse pneumatique à angle droit
Marque	Cleco
Modèle	24RAA11AL3
Catégorie	Visseuse
Alimentation	Pneumatique (air comprimé)
Dimensions (Longueur)	358 mm (14.1 po)
Hauteur de tête	27.5 mm (1.08 po)
Côté à centre	12.0 mm (0.47 po)
Poids	1.2 kg (2.6 lb)
Vitesse à vide	1260 tr/min
Couple min	5 ft-lbs (6.8 Nm)
Couple max	8 ft-lbs (11.0 Nm)
Entraînement	Carré 3/8 po
Embrayage	Clecomatic® réglable
Consommation d'air	24 SCFM (680 L/min)
Pression de travail nominale	90 psi (620 kPa)
Entrée d'air	3/8 po NPT
Diamètre intérieur min du flexible	5/16 po (7.9 mm)
Niveau sonore	≤ 79 dBA
Vibrations	< 2.5 m/s²
Lubrification	Huile Airlube 10W ou graisse spécifique
Entretien	Intervalles journaliers, 100k, 500k, 1M cycles
Sécurité	Porter lunettes, vêtements ajustés, ne pas porter de gants près des pièces tournantes
Utilisation	Serrage de fixations filetées avec douilles pour outil électrique industriel

FOIRE AUX QUESTIONS - 24RAA11AL3 Cleco

Comment régler le couple de l'embrayage ?

Coupez l'alimentation d'air, retirez le couvercle de réglage, insérez l'outil de réglage (réf. 204963) dans l'ouverture et tournez-le dans le sens horaire pour augmenter le couple ou antihoraire pour le diminuer. Commencez par le couple minimum et augmentez progressivement jusqu'à la valeur souhaitée.

Quelle pression d'air utiliser ?

La pression nominale est de 90 psi (620 kPa). Utilisez un flexible d'air d'un diamètre intérieur minimum de 5/16 po (7,9 mm) et une longueur maximale de 5 mètres.

Comment lubrifier l'outil ?

Si le système d'air n'a pas de lubrificateur, ajoutez 2 à 3 gouttes d'huile Airlube 10W (réf. 540397) dans le raccord d'entrée avant chaque utilisation ou dès que l'outil perd de la puissance. Pour les engrenages, utilisez la graisse Black Pearl EP-NLGI-0 (réf. 540450) aux intervalles de maintenance.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection, des vêtements ajustés et une résille si nécessaire. Ne portez pas de gants près des pièces tournantes. Débranchez l'alimentation d'air avant de changer les accessoires ou de régler l'outil. N'utilisez l'outil que pour le serrage de fixations filetées avec des douilles adaptées.

Que faire si l'outil ne démarre pas ?

Vérifiez la pression d'air à l'entrée de l'outil. Assurez-vous que la bague d'inversion est en position avant ou arrière. Si le problème persiste, un démontage peut être nécessaire pour vérifier le ressort de tige de déclenchement ou les engrenages.

Comment nettoyer l'outil ?

Nettoyez l'outil quotidiennement pour éliminer les saletés et débris. Utilisez un chiffon sec. Inspectez le flexible et les connexions. Remplacez les silencieux en bronze s'ils sont obstrués.

Quels accessoires puis-je utiliser ?

Utilisez exclusivement des douilles ou embouts pour outils électriques industriels avec entraînement carré 3/8 po. N'utilisez jamais de douilles pour outils manuels, car elles peuvent se briser.

Comment inverser le sens de rotation ?

Tournez la bague d'inversion située sur le corps de l'outil dans la position souhaitée (horaire ou antihoraire). Avant d'inverser, mettez la gâchette en position neutre pour éviter tout coincement.

Quels sont les intervalles de maintenance recommandés ?

Tous les jours : nettoyage, inspection des flexibles et de la pression. Tous les 100 000 cycles : contrôle du moteur, des joints et de la broche. Tous les 500 000 cycles : remplacement des joints et nettoyage des silencieux. Tous les 1 000 000 cycles : remplacement des paliers et inspection des engrenages.

Où trouver des pièces de rechange ?

Utilisez exclusivement des pièces d'origine Apex Tool Group. Contactez un distributeur agréé ou consultez la nomenclature du produit dans la notice. L'utilisation de pièces non d'origine peut annuler la garantie.

MODE D'EMPLOI 24RAA11AL3 Cleco

D-73463 Westhausen, Allemagne

Apex Tool Group SAS

La langue d'origine de ce manuel est l'anglais. Le présent manuel d'utilisation est destiné à toutes les personnes qui vont utiliser et entretenir ce matériel.

Le présent manuel d'utilisation est conçu pour :

• Fournir des recommandations importantes relatives à la sécurité et à la manipulation de la visseuse.
• Décrire la fonction et l'opération de l'équipement.
• Servir de document de référence pour les caractéristiques techniques, les intervalles de maintenance et les commandes de pièces de rechange. Fournir des informations concernant les options d'équipement.

Symboles utilisés dans le texte :

→ Indique les instructions à suivre. Identifie une liste à puces. < > Indique une référence sur des éclatés.

Gras Indique une caractéristique ou une instruction importante.

Graphique d'identification :

Indique un mouvement de direction. Indique une fonction ou une force.

Protection du copyright :

Apex Tool Group, LLC se réserve le droit d'apporter des modifications, des ajouts ou des améliorations au document ou au présent produit, sans préavis. Le présent document ne peut être reproduit, en tout ou en partie, sous quels que formes et par quels que procédés que ce soit, ni copié dans tout autre langage naturel ou assimilable par une machine, ni sur quels que supports de données, qu'ils soient électronique, mécanique, optique ou autre, sans le consentement exprès d'Apex Tool, LLC.

Avertissements et remarques

Les avertissements sont identifiés par un mot-indicateur et un pictogramme.

• Le mot-indicateur désigne la gravité et la probabilité d'apparition du danger potentiel.
• Le pictogramme décrit le type de danger.

AVERTISSEMENT

Indique une situation potentiellement dangereuse pour la santé ou la sécurité des personnes. Le non-respect de cet avertissement peut entraîner des blessures extrêmement graves, voir la mort.

ATTENTION

Situation potentiellement nuisible pour la santé des personnes ou pour le matériel et l'environnement.

Une NOTE GÉNÉRALE signale une information utile pouvant inclure des conseils pratiques mais pas de situations dangereuses.

Pictogrammes apposés sur les produits

Assurez-vous de bien comprendre leur signification avant d'utiliser ce matériel.

Lisez attentivement toutes les instructions

Il est indispensable de porter des lunettes de protection pendant toute la durée d'opération et de maintenance de cet outil.

Il est indispensable de porter des lunettes de protection pendant toute la durée d'opération et de maintenance de cet outil.

Conforme aux normes CE

Conformité européenne

Consignes générales de sécurité utilisation conforme

Un outil d'assemblage pneumatique doit être utilisé uniquement pour le serrage de joints filés ou d'assemblages visés en utilisant des douilles ou des embouts pour outils ÉLECTRIQUES industriels.

N'utilise jamais des douilles ou des embouts pour outil manuel avec un outil électrique industriel. Les douilles ou embouts d'outil manuel peuvent se casser, créer ainsi un risque de projection de pièces.

Ne modifie pas l'outil, tout dispositif de protection. L'angle peut être repositionné par rapport à l'accessoire, sauf approbation écrite par Apex Tool Group. Gachette à levier afin d'obtenir une position correcte pour LLC. Tous les dispositifs de sécurité doivent être installés lors de l'application.

Risque de blessures du au couple de réaction :

Les outils d'assemblage à angle droit du type à calage, les outils à embrayage avec coupure d'air réglée sur la puissance de sortie maximale de l'outil, ou une chute de pression d'air peut générer un couple de réaction et occasionner des blessures des mains de l'opérateur.

En utilisant des outils d'assemblage à angle droit, assurez-vous que la gachette est positionnée par rapport à la tête angulaire de telle sorte que la gachette ne se coince pas contre un objet adjacent dans la position "ON" en raison du couple de réaction.

La tête angulaire peut être repositionnée par rapport à la gachette à levier afin d'obtenir une position correcte pour l'application.

Si le sens de rotation de l'outil doit être inverse, placez la gachette à levier dans une position neutre afin d'éviter qu'elle ne soit coincée dans chacune des directions.

Rotation de la broche Couple de réaction

Mise en service

Seules les personnes ayant une formation suffisante sont autorisées à installer, régler, faire fonctionner ou réparer cet outil.

Inspection de l'outil de vissage

AVERTISSEMENT

Inspectez minutieusement la douille d'entraînement ou l'embout avant le montage et l'utilisation. Remplacez immédiatement une douille ou un embout usé afin d'éviter une cassure pendant l'utilisation.

Assurez-vous que la douille ou l'embout est correctement fixé avant d'utiliser l'outil.

Équipement de protection individuelle

AVERTISSEMENT

a) Soyez vigilant et attentif à ce que vous faites et agissez de manière raisonnable à tout moment lorsque vous travaillez avec un outil pneumatique. N'utilisez jamais d'outil pneumatique lorsque vous êtes sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention dans l'utilisation d'un outil pneumatique peut provoquer des blessures graves.

Risque de blessure par enroulement ou accrochage par la machine.

En cas de travail avec des pièces tournantes, il est interdit de porter des gants.

Portez des vêtements près du corps.

Si nécessaire, portez une résille.

Risque de blessures dues aux éléments éjectés :

Portez des lunettes de protection.

Les outils des séries 24RAS et 34RAS sont des serreuses à calage. L'outil serre la pièce de fixation jusqu'à ce que la résistance du couple dans la pièce de fixation provoque l'arrêt de l'outil. Lorsque l'outil cale, la gachette est relâchée par l'opérateur et l'outil est retiré de l'application d'assemblage. Les outils à calage peuvent produire des couples précis, notamment dans les applications avec niveaux de couple variables; cependant, leur couple de sortie peut être influencé facilement par l'opérateur et par les fluctuations de pression dans la conduite d'air. Les opérateurs doivent être instruits afin que l'outil cale avant de relâcher la gachette et d'éviter le retrait ou la rotation de l'outil après son calage.

Les serreuses des séries 24RAA et 34RAA sont équipées d'un embrayage Cleomatic® régable. L'outil s'arrête lorsque l'embrayage atteint son couple prérégé ajustable. Cette action fournit une méthode précise de contrôle du couple, sans sacrifier pour autant la vitesse de l'outil.

Réglage du couple de l'embrayage

Couper l'alimentation d'air de l'outil avant de procéder au réglage de l'embrayage.

Tourner le couvercle de réglage sur l'embrayage afin de dégager l'ouverture d'accès. Insérer l'outil de réglage d'embrayage (204963) dans l'ouverture et engager l'écrou de réglage.

Tourner l'outil de réglage dans le sens des aiguilles d'une montre pour augmenter le couple, ou dans le sens inverse des aiguilles d'une montre pour diminuer le couple. Remarque : Pour obtenir des résultats optimaux, démarrer à partir du couple minimum et régler le couple dans la direction maximale, jusqu'à obtenir la valeur de couple souhaitée.

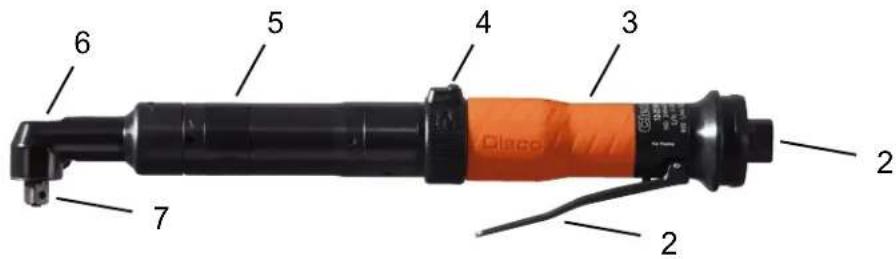

Configuration du produit

Composants des serreuses séries 24 et 34.

1. Admission d'air
2. Gachette à levier
3. Moteur et mécanisme d'engrenages
4. Bague d'inversion
5. Embrayage Clecomatic (modèles 24RAA et 34RAA)
6. Unité de serreuse d'angle
7. Broche de sortie à carré d'entraînement

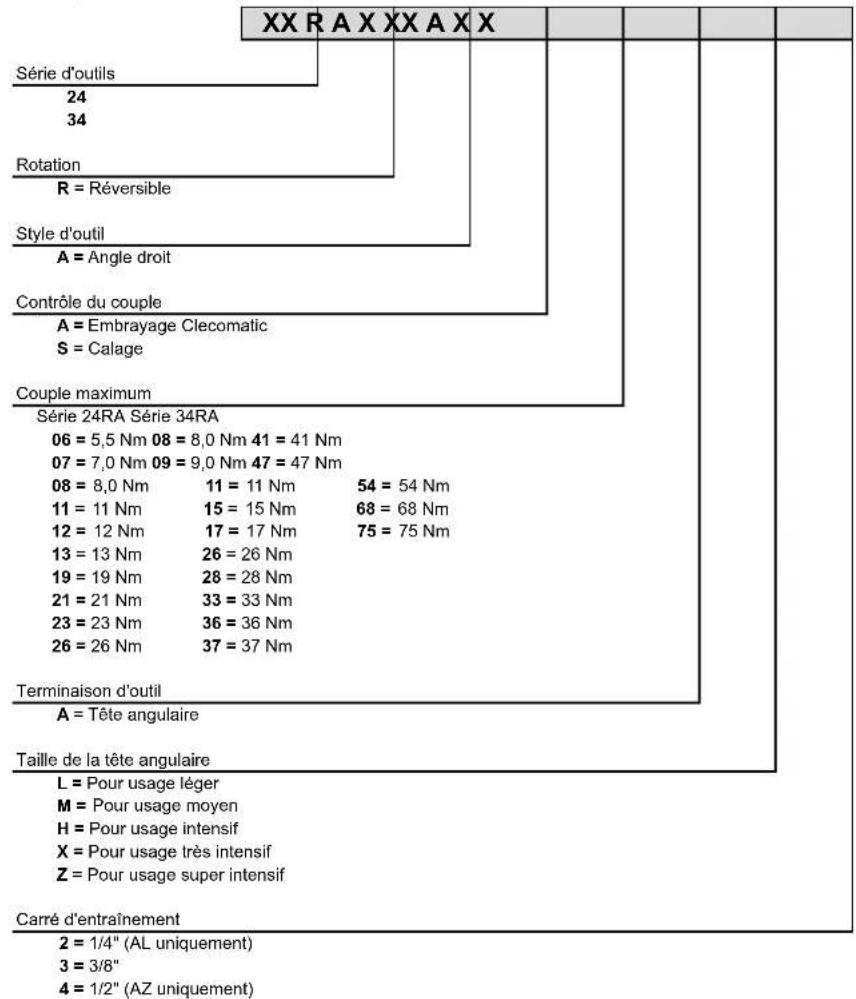

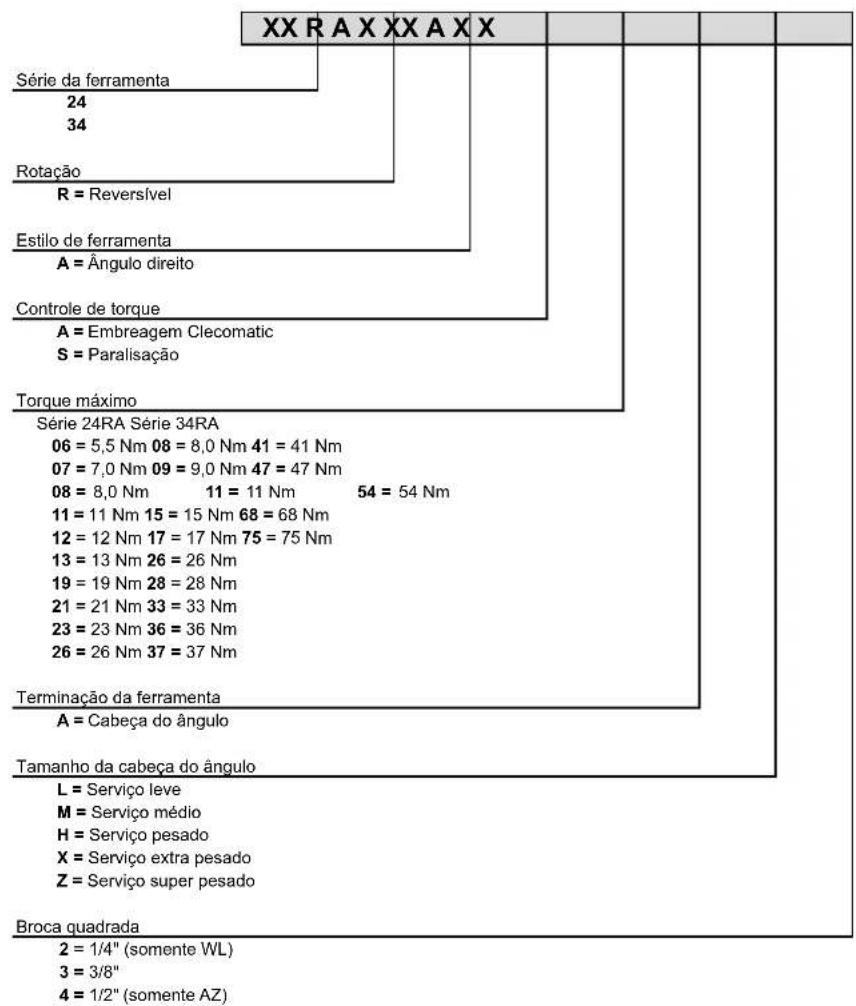

Nomenclature du produit

Specifications RAA

Embrayage ClecomaticTM à angle droit

Numéro de modele	Carre d'entrai nement	Plage d'outil				Vitesse à vide	Longueur	Foids			Hauteur de tête		Côté à centre		Consommation d'air
		Couple max.		Couple min.											Entrée d'air NPT	Dia. int. min. du flexible	SCFM
		ft.-lbs.	Nm	ft.-lbs.	Nm	kg In	mm In	mm
Série 24RAA
24RAA06AL3	3/8"	4	5.5	3	4.1	2200	14.1	358	2.6	1.2	1.08	27.5	0.47	12.0	3/8"	5/16"	24
24RAA07AL3	3/8"	5	6.8	3	4.1	1770	14.1	358	2.6	1.2	1.08	27.5	0.47	12.0	3/8"	5/16"	24
24RAA11AL3	3/8"	8	11.0	5	6.8	1260	14.1	358	2.6	1.2	1.08	27.5	0.47	12.0	3/8"	5/16"	24
24RAA12AM3	3/8"	9	12.2	5	6.8	1200	14.2	360	2.8	1.3	1.16	29.5	0.52	13.2	3/8"	5/16"	24
24RAA19AM3	3/8"	14	19.0	7	10.0	700	15.0	380	3.2	1.4	1.16	29.5	0.52	13.2	3/8"	5/16"	24
24RAA23AM3	3/8"	17	23.0	9	12.2	600	15.0	380	3.2	1.4	1.16	29.5	0.52	13.2	3/8"	5/16"	24
Série 34RAA
34RAA08AL3	3/8"	6	8.1	4	5.5	2060	14.5	368	2.7	1.2	1.08	27.5	0.47	12.0	3/8"	5/16"	34
34RAA11AL3	3/8"	8	11.0	5	6.8	1675	14.5	368	2.7	1.2	1.08	27.5	0.47	12.0	3/8"	5/16"	34
34RAA15AM3	3/8"	11	15.0	7	10.0	1185	14.6	370	2.9	1.3	1.16	29.5	0.52	13.2	3/8"	5/16"	34
34RAA26AH3	3/8"	19	26.0	10	13.6	710	15.4	390	3.2	1.5	1.22	31.0	0.57	14.4	3/8"	5/16"	34
34RAA28AH3	3/8"	20	27.1	10	13.6	580	15.4	390	3.3	1.5	1.22	31.0	0.57	14.4	3/8"	5/16"	34
34RAA33AX3	3/8"	24	33.0	12	16.3	545	15.5	393	3.5	1.6	1.36	34.5	0.67	17.1	3/8"	5/16"	34
34RAA37AX3	3/8"	27	37.0	14	19.0	480	15.6	397	3.4	1.5	1.36	34.5	0.67	17.1	3/8"	5/16"	34
34RAA47AX3	3/8"	35	47.5	17	23.0	385	15.6	397	3.4	1.5	1.36	34.5	0.67	17.1	3/8"	5/16"	34
34RAA68AZ3	3/8"	50	68.0	25	34.0	255	16.2	411	3.7	1.7	1.60	41.0	0.70	18.0	3/8"	5/16"	34
34RAA75AZ3	3/8"	55	75.0	28	38.0	155	17.0	431	3.9	1.8	1.60	41.0	0.70	18.0	3/8"	5/16"	34
34RAA68AZ4	1/2"	50	68.0	25	34.0	255	16.2	411	3.7	1.7	1.60	41.0	0.70	18.0	3/8"	5/16"	34
34RAA75AZ4	1/2"	55	75.0	28	38.0	155	17.0	431	3.9	1.8	1.60	41.0	0.70	18.0	3/8"	5/16"	34

Les modèles avec terminaison "AL2" représentent une sortie avec carre d'entraînement 1/4".

Specifications RAS

Calage à angle droit

Numéro de modèle	Carre d'entrai nement	Couple maximum		Vitesse à vide (1/min)	Longueur		Poids		Hauteur de tête		Côté à centre		Consommation d'air
		ft.-Ibs.	Nm		in	mm	Ibs	kg	in	mm	in	mm	Entrée d'air NPT	Dia. int. min. du flexible	SCFM
Série 24RAA
24RAS13AM3	3/8"	9.6	13.0	1200	11.7	297	2.2	1.0	1.2	30.0	0.5	13.0	3/8"	5/16"	24
Série 34RAA
34RAS11AL3	3/8"	8.1	11.0	1675	12.0	305	2.1	1.0	1.1	28.0	0.5	12.0	3/8"	5/16"	34
34RAS28AH3	3/8"	20	28.0	710	12.9	328	2.6	1.2	1.2	31.0	0.6	14.0	3/8"	5/16"	34
34RAS36AX3	3/8"	26	36.0	545	13.0	330	2.8	1.3	1.4	35.0	0.7	17.0	3/8"	5/16"	34

Valeurs de bruit et de vibration

Modèle	Bruit	Vibrations
	dBA	m/s2
Série 24RAA	≤ 79	< 2,5
Série 24RAS	≤ 79	< 2,5
Série 34RAA	≤ 81	< 2,5
Série 34RAS	≤ 81	< 2,5

Alimentation d'air

Raccordez l'outil à une alimentation d'air propre pouvant apporter la quantité maximum d'air mesurée de 90 psig à l'outil lorsqu'il est en fonctionnement et le levier totalement enfoncé. Veillez à ce que la vanne d'obturation soit installée et accessible dans la zone de travail de l'outil.

Paramètre	Description
Flexible d'air	Diamètre intéérieur minimum : 5/16" (7,9 mm)Longueur maximum : 16.4' (5 m)
Plage de pressionde travail	Performance nominale à : 90 psi (620 kPa)
Air comprimé	Qualité d'air selon ISO 8573-1, classe dequalité 2.4.3L'air comprimé doit être propre et sec.

Engagez la douille d'entraînement ou l'embout à fond sur l'élément à assembler, avant de démarrer l'outil.

Lorsque l'outil est en fonctionnement ou l'alimentation étarquée, n'approchez pas les mains de la douille ou de l'embout afin d'éviter les blessures.

Déconnectez toujours l'alimentation d'air de l'outil avant de changer des douilles ou des embouts, ou d'effectuer des réglages sur l'outil. Ne déposez pas l'outil tant que la douille ou l'embout n'est pas complètement à l'arrêt. Assurez-vous que l'outil est à l'arrêt avant de passer à un emplacement différent.

Ne portez jamais l'outil en le tenant par le flexible d'alimentation d'air. Afin d'éviter tout démarrage accidentel, débranchez la conduite d'alimentation d'air avant de déplacer l'outil.

Débranche immédiatement l'outil et l'alimentation d'air dès que vous remarquez un bruit anormal ou des vibrations excessives. Faites vérifier et réparer l'outil par un technicien réparateur qualifié avant de le remettre en service.

Les lubrificateurs à air comprimé, qui injectent l'huile directement à l'entrée de l'outil à chaque déclenchement d'un cycle, sont idéaux pour les applications à cycle court telles que le vissage de vis ou le serrage d'écrous. Dans de nombreuses applications de vissage / dévissage, le fonctionnement de l'outil est tellement court que les lubrificateurs à air comprimé ordinaires ne parviennent pas à lubrifier l'outil.

Si l'alimentation d'air n'est pas équipée d'un système de lubrification, l'outil doit être graissé manuellement. Pour cette intervention, il faut débrancher la conduite d'alimentation d'air sur l'outil et déposer 2 à 3 gouttes d'une huile adaptée dans la conduite au niveau du raccord d'entrée dans l'outil. L'outil doit être lubrifié tous les jours ou bien lorsqu'il est lent ou perd de la puissance.

N° pièce	Emballé	Huile
540397	1 quart (0,94 litre)	Airlube 10W/NR-420LB DR
533485	1 gallon US (3,78 litres)	Airlube 10W/NR-420LB DR

Lubrifiants

L'application de l'outil d'assemblage détermine la fréquence de graissage de ce dernier. Tous les mécanismes d'engrenages doivent être lubrifiés avec une quantité généreuse de lubrifiant pendant chaque intervalle de maintenance.

N° pièce Emballé Graisse
540450 16 oz. (0,45 kg) Black Pearl EP-NLGI-0
540395 2 oz. (0,06 kg) Magnalube-G
513156 16 oz. (0,45 kg) Magnalube-G
541444 2 oz. (0,06 kg) Rheolube 363AX-1
541445 16 oz. (0,45 kg) Rheolube 363AX-1

Instructions d'utilisation

Cet outil n'est pas isolé électriquement. N'utilise pas l'outil lorsqu'il risque d'entrer en contact avec des câbles électriques, des conduites de gaz ou d'eau, etc. Vérifie soigneusement la zone de travail avant d'utiliser l'outil.

La zone de travail doit être propre, claire, entièrement ventilée et bien éclairée.

Assurez-vous que l'environnement de travail est exempt d'éléments inflammables ou combustibles, qui pourraient s'enflammer lorsque les étincelles sont générées pendant le processus d'assemblage.

Les instructions de sécurité ne prétendent pas être exhaustives. L'opérateur doit également connaître et comprendre les réglementations nationales, régionales et locales.

Intervalles de maintenance minimum commandés

Les recommandations suivantes sont des lignes directrices initiales, et doivent être adaptées en fonction de l'utilisation de l'utilisateur.

Ces intervalles de maintenance recommandés sont valables pour la plupart des applications.

Une fois par jour (avant et après chaque équipe) :

• Nettoyez l'outil, éliminez les saletés et les débris
• Inspectez le flexible d'alimentation d'air et les connexions
• Inspectez le filtre à air, le régulateur et le lubrificateur en vue d'une lubrification correcte
• Vérifiez que la pression d'alimentation d'air est correcte
• Vérifiez que tous les dispositifs de protection sont montés correctement
• Inspectez tous les composants externes (serrage correct et endommagement)

graissez l'outil par rapport à un bruit ou une vibration excessif.

100 000 Cycles

• Contrôlez la vitesse du moteur - nettoyez ou réparez si nécessaire
• Vérifiez l'absence de fuites d'air externes - remplacez les joints toriques si nécessaire
• Inspectez la broche de sortie à carré d'entraînement (endommagement)
• Inspectez et graissez le mécanisme d'engrenages, replacez si nécessaire

500 000 Cycles

• Inspectez tous les joints toriques, joints et bagues - remplacez si nécessaire
• Nettoyez ou remplacez les silencieux en bronze

1000000 Cycles

• Remplacez tous les paliers
• Inspectez tous les mécanismes d'engrenages par rapport à une usure ou un endommagement excessif, remplacez si nécessaire.
• Inspectez tous les ressorts, remplacez si nécessaire.

Seul un personnel qualifié et formé est autorisé à réparer cet équipement.

Remplacez les pièces usées ou endommagées exclusivement par des pièces de rechange d'origine fabriquées par Apex Tool Group, LLC ou Apex Tool Group S. A. S. L'utilisation de pièces autres que celles fournies par le fabricant peut altérer la performance de l'outil, augmenter les problèmes de maintenance, ou annuler la garantie du fabricant.

Contrôlez la brochette par rapport à une usure ou un endommagement excessif des filetages.

Transport ou stockage

Température ambiantes : +41 °F à +104 °F (+5 °C à +40 °C)

Humidité relative acceptable : 25 % - 90 %, sans condensation

Mise au rebut

Respectez et observez toutes les directives locales en matière de mise au rebut pour l'ensemble des composants de cet équipement et son emballage.

Dépannage

Dysfonctionnement Causes possibles Remède
L'outil ne démarre pas	Pression d'air absente ou faible\( \rightarrow \) Vérifier que la pression d'air présente à l'entree d'air de l'outil est correcte
	Vérifier que la bague d'inversion est dans la bonne position\( \rightarrow \) Vérifier que la bague d'inversion est dans la position horsaire ou antihoraire
	Ressort de tige de déclenchement en mauvaise position\( \rightarrow \) Désassemblage de l'outil nécessaire
	Engrenages cassés\( \rightarrow \) Désassemblage de l'outil nécessaire (replacement de pièces)
L'outil ne s'accête pas	Le couple régèle est trop grand\( \rightarrow \) Réduire la valeur de réglage du couple
	Pression de travail < 58 psi (400 kPa) \( \rightarrow \) Augmenter la pression d'air de travail
Impossible de régler le couple	Dents sur la clé de réglage usées ou cassées\( \rightarrow \) Remplacer la clé de réglage
	Dents sur l'écroude réglage usées ou cassées\( \rightarrow \) Désassemblage de l'embrayage nécessaire (replacement de pièces)
L'outil perd en puissance	Réduire la pression d'air\( \rightarrow \) Vérifier la conduite d'alimentation d'air (présence d'obstructions)
	Manque de lubrification\( \rightarrow \) Vérifier le lubrificateur à air comprimé afin de s'assurer qu'il est plein de lubrifiant et qu'il fonctionne correctement
	L'air d'évacuation du moteur est obstrué\( \rightarrow \) Nettoyer ou remplancer les silencieux en bronze
	Pales de rotor gonflées en raison d'un excès d'humidité\( \rightarrow \) Vérifier le filtre à air, vider le réservoir si nécessaire
	Pales de rotor usées\( \rightarrow \) Désassemblage de l'outil nécessaire (replacement de pièces)
	Engrenages ou paliers usés\( \rightarrow \) Désassemblage de l'outil nécessaire (replacement de pièces)
Fuite d'air à l'adaptateur d'entrée	Adaptateur d'entrée desserré\( \rightarrow \) Serrer l'adaptateur d'entrée
	Joint torque sur l'adaptateur d'entrée usé\( \rightarrow \) Remplacer le joint torque

Configuration de produits

Nomenclature de produits

Vérifie si le fusé après un usure excessive ou des dommages aux filets.

• Stéroy d'Orlaïbres l'âpport S. Poiniels des sncs sur le cas de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de la vie, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les coups de l'air, les couks de l'air, les coucks de l'air, les coucks de l'air, les coucks de l'air, les coucks de l'air, les coucks de l'air, ·
