BEDIENUNGSANLEITUNG 24RAA11AL3 Cleco

Zu dieser Bedienungsanleitung

These Bedienungsanleitung ist im Original in englisher Sprache verfasst. These Bedienungsanleitung richtig sich an alle Personen, die an der Bedienung und Wartung these Geräts beteiligt sind.

These Bedienungsanleitung:

• gibt wichtige Hinweise für einen sicheren und effizienten Betrieb.
• beschreiben Funktion und Bedienung these Geräts.
• dient als Nachschlagework für technische Daten, Wartungsintervalle und Ersatzteilbestellungen.
• liefert Informationen in Bezug auf optionale Zusatzeinrichtungen.

Symbole im Text:

Kennzeichnet Anweisungen, die befolgt werden müssen.

• Kennzeichnet eine Beste.
  <..> Kennzeichnet eine Referenznummer für Explosionsdarstellungen.

Fett Kennzeichnet eine wichtige Eigenschaft oder Anweisung.

Grafiksymbole:

Kennzeichnet eine gerichtete Bewegung.
Kennzeichnet eine Funktion oder Kraft.

Urheberschutz:

Die Apex Tool Group, LLC gehalt sich das Recht vor,这其中 Dokument ohne Vorankündigung zu modifizieren zu ergänzen oder zu verbessern. Ohne die ausdrückliche Erlaubnis der Apex Tool Group, LLC damit desses Dokument, ob vollständig oder in Teilen, in keinster Weise, weder in der Form oder dem Layout, reproduziert oder in eine andere natürliche oder maschinenlesbare Sprache oder auf einen Datenträger, egal ob elektronisch, Mechanisch, optisch oder sonstiges kopiert werden.

Sicherheit:

Warnhinweise und Hinweise

Warnhinweise sind durch ein Signalwort und ein Symbol gekennzeichnet.

• Das Signalwort weist auf den Schweregrad und die Wahrscheinlichkeit des Eintretens der jeweiligen Gefahr hin.
• Das Piktogramm weist auf die Art der Gefahr hinn.

WARNING

Weist auf eine mögliche Gefahr für die Gesundheit hin. Wir diese Warnung nicht beachtet, kann dies zum Tod oder schweren Verletzungen führen.

VORSICHT

Weist auf eine mögliche Gefahr hin, die - falls nicht vermieden - zu leichten oder mittelschweren Verletzungen oder Sach- und Umweltschäden führen kann.

ALLGEMEINER HINWEIS kennzeichnet nützliche Informationen, die Tipps zur Anwendung enthalten, sich aber nicht auf Gefahren beziehen.

Symbole auf dem Produkt

Bevor Sie das Produkt verwenden, müssen Sie die Bedeutung dieser Symbole verstehen haben.

Lesen Sie alle Anweisungen durch.

Bei der Benutzung oder Wartung these Werkzeugs muss stets Augenschutz getragen werden.

Bei der Benutzung oder Wartung these Werkzeugs muss stets Augenschutz getragen werden.

CE-kanform

Eurasische Konformität

Allgemeine Sicherheitshinweise

Bestimmungsgemäter Gebrauch

Ein Druckluft-Montagewerkzeug wird ausschließlich für die Verschraubung von Schraubverbindungen oder in industriellen Schraubern mit Schraubeinsatzen und Bits verwendet.

WARNING

Benutzen Sieniemals-Einsätze für Handwerkzeuge in industriellen Elektrowerkzeugen. Diese können brechen, und die herumfliegenden Teile konnten Verletzungen verursachen.

NehmenSiekeineÄnderungenanWerkzeug, Schutzvorrichtungen oder Zubehörteilen ohne schriftliche Genehmigung von Apex Tool Group, LLC vor. Alle Sicherheitseinrichtungen müssen ordnungsgemäß installiert und Funktionstüchtig sein.

WARNING

Zweckentfremdung oder Missbrauch von Werkzeug, Schraubeinsätzen, Bits oder Zubehör kann extrem gefährlich sein. Wir empfehlen deshalb den Einsatz von Apex® Marken-Schraubeinsätzen und -Bits, die von der Apex Tool Group, LLC hergestellt werden.

Inbetriebnahme

Die Installation, Einrichtung, Bedienung und Reparatur theses Werkzeugs sollen nur von vollständig dafür ausgebilddetem Personal ausgeführrt werden.

Kontrolle des Schraubers

WARNING

Vor Einbau und Verwendung solle der Einsatz oder Bit sorgfältig kontrolliert werden. Ein verschlissener Schraubeinsatz oder Bit muss sofort ausgewechselt werden, um einen Bruch während des Betriebs zu verhindern.

Achten Sie vor der Inbetriebnahme des Werkzeugs darauf, dass der Schraubeinsatz oder Bit ordnungsgemäß befestigt ist.

Persönliche Schutzausrücktung

WARNING

Gehen Sie bei der Arbeit mit Druckluftwerkzeugen immer vorsichtig vor, achten Sie auf das, was Sie tun, und handeln Sie stets verantwortungsvoll. Verwenden Sie ein Druckluftwerkzeug niemals unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Bei der Nutzung von Druckluftwerkzeugen kann ein kurzer Moment der Unaufmerksamkeit schwere Verletzungen zur Folge haben.

Verletzungsgefahr durch Aufwickeln und Erfassen:

Beim Arbeitsen mit rotierenden Teilen ist das Tragen von Handschuhen verboten.

Enganliegende Kleidung tragen.

→Bei Bedarf ein Haarnetz tragen.

Verletzungsgefahr durch herausgeschleuderte Teile:

Schutzbrille tragen.

Verletzungsgefahr durch die Drehmorentwirkung:

Rechtwinklige Montagewerkzeuge mit Abwürgemechanismus, Schrauber mit Kupplung, die sich bei Überschreiben einer maximalen Leistung abschaften oder ein Luftdruckabfall konnen eine Drehmomentreaktion und möglich Handverletzungen beim Bediener verursachen.

Achten Sie beim Einsatz von Winkelschraubern darauf, dass der Einschaltebel so zum Winkelkopf positioniert ist, dass er in der EIN-Position wegen der Drehmomentreaktion nicht gegen ein angrenzendes Objekt gedrückt wird.

Der Winkelkopf kann abhängig vom Einsatzthebel neu justiert werden, um die richtige Position für die jeweilige Aufgabe einzunehmen.

Wird das Werkzeug umgesteuert, positionieren Sie den Einsatzthebel in neutraler Stellung, um ein Einklommen in jeder Richtung zu verhindern.

Spindelrotation Drehmomentstütze

Beschreibung:

Die Baureihen 24RAS und 34RAS sind Abwürgeschauber. Im Betriebzieht das Werkzeug das Befestigungselement an, bis das ansteigende Drehmoment das Werkzeug anhalt (abwürgt). Wenn das Werkzeug abwürgt, lassst der Bediener den Auslöser los undheits das Werkzeug aus der Montageanwendung hersaus. Abwürgeschauber können genaue Drehmomentwerte erbringen, insbesondere bei Anwendungen mit wechselnden Drehmomenten. Allerdings konnen sowohl der Bediener als auch Betriebsdruckschwankungen die Drehmomentabgabe leicht beeinflussen. Die Bediener themselves angewiesen werden, das Werkzeug abwürgen zu halten, bevors die Auslöser loslassen. Außendem sollen sie das Werkzeug nach dem Abwürgen nicht schräg ziehen oder von Hand weiterdrehen.

Die Schrauber der Baureihen 24RAA und 34RAA verfügen über eine verstelltbare Clecomatic®-Kupplung. Das Werkzeug schaltet ab, sobald die Kupplung ihr voreingestelltes Drehmoment erreicht. Dieses Merkmal ermöglich eine genaue Abschaltsteuerung ohne Einbußen bei der Werkzeugdrehzahl.

Drehmorenteinstellung der Kupplung

Schalten Sie vor Einstellarheiten an der Kupplung die Druckluftversorgung des Werkzeugs ab.

Drehen Sie den Kupplungsabdeckung für die Justierung, um die Zugangsföhnung freizulegen. Führn Sie das Kupplungseinstellwerkzeug (204963) durch die Öffnung und greifen Sie damit die Einstellmutter.

Drehen Sie das Einstellwerkzeug im Uhrzeigersinn, um das Drehmoment zu erhöhen bzw. gegen den Uhrzeigersinn, um es zu verringn. Hinweis: Die besten Ergebnisse werden erzielt, wenn mit einem minimalen Drehmoment begonnen wird und es in maximaler Richtung eingestellt wird, bis der gewünschte Drehmomentwert erreicht ist.

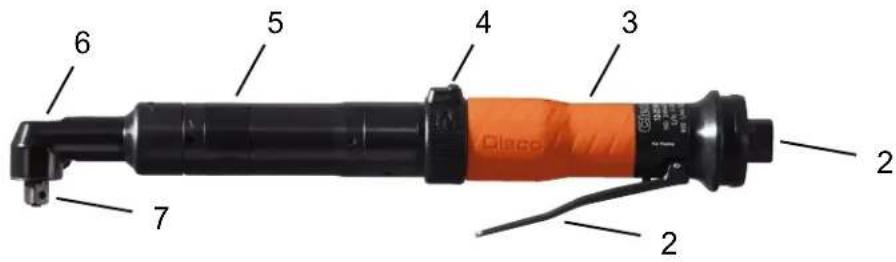

Produktkonfiguration

Bauteile der Schrauber-Baureihen 24 und 34.

1. Lufteinlass
2. Gashebel
3. Motor und Getriebe
4. Umschaltring
5. Clecomatic-Kupplung (Modelle 24RAA und 34RAA)
6. Abtrieb für Winkelschrauber
7. Vierkantabtriebspindel

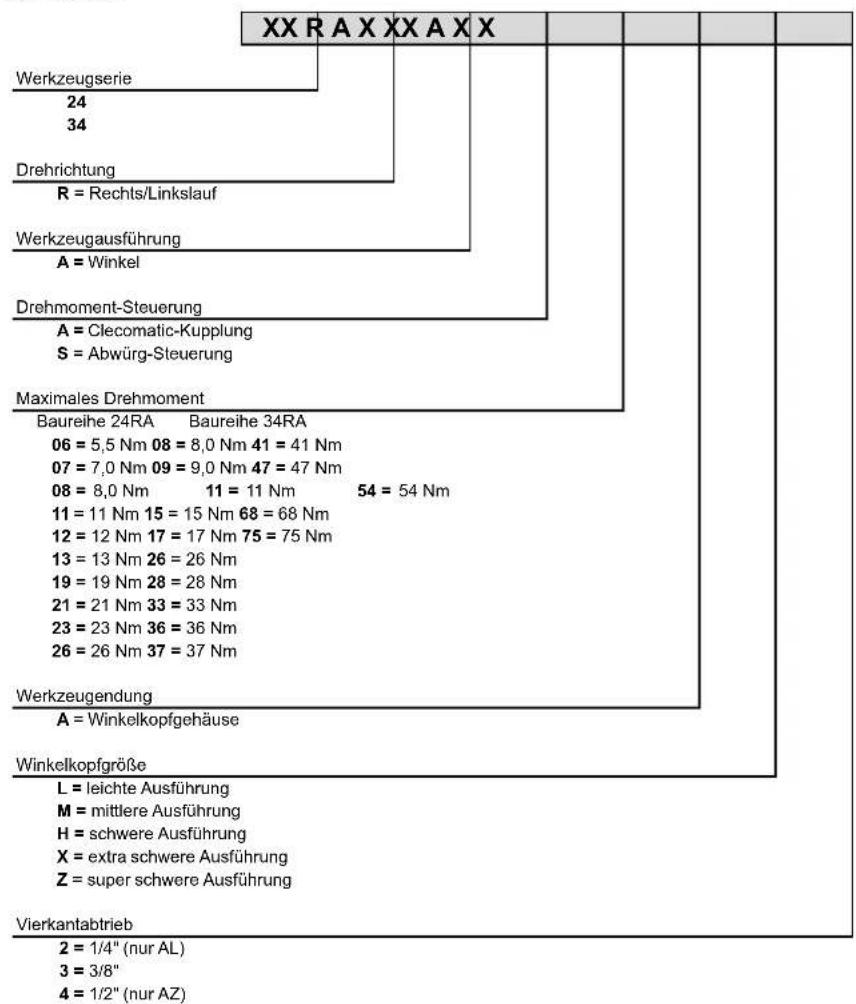

Produkt-Nomenklatur

RAA-Spezifikationen

Winkel CleomaticTM-Kupplung

ModelInummer	Vierkant abtrieb	Werkzeugbereich				Leerlauf drehzahn	Länge		Gewicht		Höhe des Kopfstücks		Seite bis Mitte		Luftverbrauch
		Max. Dm.		Min. Dm.											Lufteinlass NPT	Min. Schlauchinnen-Ø	SCFM
		ft.-Ibs.	Nm	ft.-Ibs.	Nm	Zollmm Hrs	kg	Zoll mm	Zoll mm
Baureihe 24RAA
24RAA06AL3	3/8*	4	5,5	3	4,1	2200	14,1	358	2,6	1,2	1,08	27,5	0,47	12,0	3/8*	5/16*	24
24RAA07AL3	3/8*	5	6,8	3	4,1	1770	14,1	358	2,6	1,2	1,08	27,5	0,47	12,0	3/8*	5/16*	24
24RAA11AL3	3/8*	8	11,0	5	6,8	1260	14,1	358	2,6	1,2	1,08	27,5	0,47	12,0	3/8*	5/16*	24
24RAA12AM3	3/8*	9	12,2	5	6,8	1200	14,2	360	2,8	1,3	1,16	29,5	0,52	13,2	3/8*	5/16*	24
24RAA19AM3	3/8*	14	19,0	7	10,0	700	15,0	380	3,2	1,4	1,16	29,5	0,52	13,2	3/8*	5/16*	24
24RAA23AM3	3/8*	17	23,0	9	12,2	600	15,0	380	3,2	1,4	1,16	29,5	0,52	13,2	3/8*	5/16*	24
Baureihe 34RAA
34RAA08AL3	3/8*	6	8,1	4	5,5	2060	14,5	368	2,7	1,2	1,08	27,5	0,47	12,0	3/8*	5/16*	34
34RAA11AL3	3/8*	8	11,0	5	6,8	1675	14,5	368	2,7	1,2	1,08	27,5	0,47	12,0	3/8*	5/16*	34
34RAA15AM3	3/8*	11	15,0	7	10,0	1185	14,6	370	2,9	1,3	1,16	29,5	0,52	13,2	3/8*	5/16*	34
34RAA26AH3	3/8*	19	26,0	10	13,6	710	15,4	390	3,2	1,5	1,22	31,0	0,57	14,4	3/8*	5/16*	34
34RAA28AH3	3/8*	20	27,1	10	13,6	580	15,4	390	3,3	1,5	1,22	31,0	0,57	14,4	3/8*	5/16*	34
34RAA33AX3	3/8*	24	33,0	12	16,3	545	15,5	393	3,5	1,6	1,36	34,5	0,67	17,1	3/8*	5/16*	34
34RAA37AX3	3/8*	27	37,0	14	19,0	480	15,6	397	3,4	1,5	1,36	34,5	0,67	17,1	3/8*	5/16*	34
34RAA47AX3	3/8*	35	47,5	17	23,0	385	15,6	397	3,4	1,5	1,36	34,5	0,67	17,1	3/8*	5/16*	34
34RAA68AZ3	3/8*	50	68,0	25	34,0	255	16,2	411	3,7	1,7	1,60	41,0	0,70	18,0	3/8*	5/16*	34
34RAA75AZ3	3/8*	55	75,0	28	38,0	155	17,0	431	3,9	1,8	1,60	41,0	0,70	18,0	3/8*	5/16*	34
34RAA68AZ4	1/2*	50	68,0	25	34,0	255	16,2	411	3,7	1,7	1,60	41,0	0,70	18,0	3/8*	5/16*	34
34RAA75AZ4	1/2*	55	75,0	28	38,0	155	17,0	431	3,9	1,8	1,60	41,0	0,70	18,0	3/8*	5/16*	34

Modelle mit einem AL2Abtrieb sind 1/4Vierkantabtriebe.

RAS-Spezifikationen

Winkel Abwürgeschrauber

Modellnummer	Vierkant abtrleb	Maximales Drehmoment		Leerlauf drehzahl (U/min)	Länge		Gewicht		Höhe des Kopfstücks		Seite bis Mitte		Luftverbrauch
					Zoll	mm	Ibs	kg	Zoll	mm	Zoll	mm	Lufteinla ss NPT	Min. Schlauchinnen-ø	SCFM
Baureihe 24RAA
24RAS13AM3	3/8"	9,6	13,0	1200	11,7	297	2,2	1,0	1,2	30,0	0,5	13,0	3/8"	5/16"	24
Baureihe 34RAA
34RAS11AL3	3/8"	8,1	11,0	1675	12,0	305	2,1	1,0	1,1	28,0	0,5	12,0	3/8"	5/16"	34
34RAS28AH3	3/8"	20	28,0	710	12,9	328	2,6	1,2	1,2	31,0	0,6	14,0	3/8"	5/16"	34
34RAS36AX3	3/8"	26	36,0	545	13,0	330	2,8	1,3	1,4	35,0	0,7	17,0	3/8"	5/16"	34

Rauschen und Schwingungswert

Modell	Schall	Vibration
	dBA	m/s2
Baureihe 24RAA	≤ 79	< 2,5
Baureihe 24RAS	≤ 79	< 2,5
Baureihe 34RAA	≤ 81	< 2,5
Baureihe 34RAS	≤ 81	< 2,5

Betrieb:

Luftzufuhr

Verbinden Sie das Werkzeug mit einer sauberen, geschmierten Druckluftversorgung, die bei laufendem Werkzeug und mit vollständig durchgedrücktem Starthebel eine gemessene maximale Druckluftversorgung von 90 psig am Werkzeug liefern kann. Achten Sie darauf, dass am Arbeitsort für das Werkzeug ein Luftabsperventil in erreichbarer Höhevorhanden ist.

ParameterBeschreibung
Luftschlauch	Min. Innendurchmesser: 7,9 mmMax. Länge: 5 m
Arbeitsdruckbereich	Leistungsdaten gemessen bei: 620 kPa
Druckluft	Luftqualität entsprechend ISO 8573-1,Qualitätsklasse 2.4.3Die Druckluft muss sauber und trocken sein.

Die Schmiervorrichtungen für die Luftleitungen führen bei jeder Taktbeginn das Öl direkt an den Werkzeugeinlass. Sie sind ideal für kurze Taktanwendungen wie das Verschrauben oder Festziehen von Muttern geeignet. Bei vielen Schraubanwendungen lauf das Werkzeug so kurz, dass eine normale Schmiereinrichtung kein Öl zuführen kann.

Falls die Druckluftzufuhr nicht mit einer Schmierung ausgestattet ist, muss das Werkzeug manuell geschmiert werden. Trennen Sie zur manuellen Schmierung die Druckluftleitung vom Werkzeug und bringen Sie 2-3 Tropfen geeignetes Druckluftöl in den Einlassanschluss des Werkzeugs ein. Führten Sie die manuelle Schmierung tätiglich oder bei beginnender Verlamsamung bzw. bei Leistungsverlust des Werkzeugs durch.

Schmiermittel

Teilenr. Gepacktöl
540397	1 Quart (0,94 Liter)	Airlube 10W/NR-420LB DR
533485	1 US Gallon (3,78 Liter)	Airlube 10W/NR-420LB DR

Die Schmierhäufigkeit hangt von den Einsatzbedingungen des Montagewerkzeugs ab. Bei jedem Wartungsinterval sollte das Getriebe mit einer ausreichenden Menge Öl geschmiert werden.

Betriebsanleitung

GepacktFett
16 oz. (0,45 kg) Black Pearl EP-NLGI-0
2 oz. (0,06 kg) Magnalube-G
16 oz. (0,45 kg) Magnalube-G
2 oz. (0,06 kg) Rheolube 363AX-1

Dieses Werkzeug ist nicht elektrisch isoliert. Verwenden Sie das Werkzeug nicht, wenn die Gefahr eines Kontaks mit elektrischen Leitungen, Gasleitungen, Wasserleitungen usw. besteht. Sehen Sie sich den Arbeitsbereich gut an, bevor Sie das Werkzeug verwenden.

Der Arbeitsbereich muss sauber, aufgeräumt, gut beluftet und ausreichend beleuchtet sein.

Stellen Sie sicher, dass die Arbeitsumgebung frei von flammbaren oder brennbaren Materialien ist, die sich durch den Arbeitsvorgang entzünden und eine Explosion verursachen konnten.

Vor dem Start muss der Schraubeinsatz oder Bit fest im Montagewerkzeug verankert sein.

Um Verletzungen zu vermeiden, berühren Sie niemals die Schraubeinsätze oder Bits, wenn das Werkzeug im Einsatz oder die Luftzufuhr angeschlossen ist.

Trennen Sie vor einem Wechsel der Schraubeinsätze oder bei Werkzeugeinstellungen immer die Druckluftzufuhr vom Werkzeug. Legen Sie das Werkzeug erst ab, wenn der Schraubeinsatz oder Bit absolut stillteht. Das Werkzeug muss komplett zum Stillstand gekommen sein, bevor es an einen anderen Ort bewegt werden darf.

Tragen Sie niemals das Werkzeug am Luftversorgungsschlauch. Um ein versehentliches Anlaufen des Werkzeugs zu verhindern, trennen Sie die Druckluftleitung, bevor Sie das Werkzeug an einen anderen Ort bringen.

Falls Sie ungewöhnte Gerausche oder übermäßige Vibrationen feststellen, schalten Sie das Werkzeug sofort ab und trennen Sie die Luftversorgung. Lassen Sie das Werkzeug von einem ausgebildeten Techniker überprüfen und reparieren, bevor Sie es wieder in Betriebnehmen.

These Sicherheitschinweise erheben keinen Anspruch auf Vollständigkeit. Der Benutzer muss nationale,örtliche sowie Bundesbestimmungen berücksichtigten und einhalten.

Wartung:

Empfohlene Wartungsintervalle (Minimum)

Die folgenden Empfehlungen sind erste Leitlinien und sollen entsprichend der Werkzeugnutzung angepasst werden.

Theseempfohlenewartungsintervallegeltenfur diemeisten Anwendungen.

Täglich (vor und nach jeder Schicht):

Werkzeug reinigen, Schmutz und Rückstände beseitigten
- Luftschlauch und Anschlüsse kontrollieren
- Luftleitungsfilter, Regler und Schmiervorrichtung auf ordnungsgemäße Schmiermenge prufen
- Luftzufuhr für korrekten Druck prüfen
- Kontrollieren, dass alle Sicherheitsvorrichtungen ordnungsgemäß montiert sind
- Alle externen Bauteile auf richtig Sitz oder Schaden überprüfen
- Prüfung des Werkzeugs auf übermäßige Vibrationen oder Lärn.

100.000 Zyklen

• Motordrehzahl kontrollieren - bei Bedarf reinigen oder reparieren
• Prüfung auf externe Luftleckagen - O-Ringe ggf. austauschen
  Vierkantabtriebspindel auf Schaden untersuchen
• Gettriebe untersuchen und schmieren, ggf. ersetzen

500.000 Zyklen

• Alle O-Ringe und Dichtungen prüfen - bei Bedarf austauschen
  Bronzefarbene Schalldampfer reinigen oder ersetzen

1.000.000 Zyklen

• Alle Lager austauschen
• Gesamtes Getriebe auf übermäßigen Verschleiss oder Schäden prüfen und ggf. ersetzen.
• Alle Federn unsuchen und ggf. austauschen.

Reparaturen an dieser Maschine)duren nur von qualifiziertem und geschultem Personal durchgefuhrt werden.

Ersetzen Sie verschlissene oder beschädigte Teile nur mit Original-Markenersatzteilen, die von der Apex Tool Group, LLC oder der Apex Tool Group S.A.S. hergestellt oder gefelwert wurden. Die Verwendung anderer Teile als die des Herstellers kann die Werkzeugleistung mindedern, den Wartungsaufwand erhöhen oder die Herstellergarantie zum Erlöschen bringen.

Spindel auf übermaßigen Verschleib oder Schäden an den Gewinden überprüfen.

Transport oder Lagerung

Umgebungstemperatur: +5^ bis +40^

Zulässige relative Luftfeuchtigkeit: 25 % - 90 %, nicht kondensierend

Entsorgung

Beachten Sie die lokalen Entsorgungsrichtlinien für alle Komponenten theses Geräts und seiner Verpackung.

Fehlerbehebung

Fehlfunktion Mögliche Ursachen Abhilfe
Werkzeug startet nicht	Kein oder geringer Luftdruck	→ Darauf achten, dass am Werkzeuglufteinnass genügend Luft einströmt
	Falsche Position des Umschaltrings	→ Darauf achten, dass sich der Umschaltring im Rechts- oder Linksanschlag befindet
	Falsche Position der Auslöserstangenfeder	→ Demontage des Werkzeugs erforderlich
	Gebrochene Zahnräder	→ Demontage des Werkzeugs erforderlich (Teile 19)
Werkzeug schaltet nicht ab	Drehmoment zu hoch eingestellt	→ Drehmorenteinstellung verringn
	Arbeitsdruck < 400 kPa	→ Arbeitsluftdruck
Drehmoment nicht einstellbar	Zähne am Einstellschlüssel verschlissen oder ausgebrochen	→ Einstellschlüssel ersetzen
	Zähne an der Einstellmutter verschlissen oder ausgebrochen	→ Demontage der Kupplung erforderlich (Teile 20)
Leistungsverlust des Werkzeugs	Geringer Luftdruck	→ Zuluftleitung auf Verstopfung prüfen
	Fehlende Schmierung	→ Ölnebler kontrollieren und sicherstellen, dass er mit Schmiermittel gefällt ist und funkionaliert
	Motorabluft verstopf	→ Bronzefarbene Schalldämpfer reinigen oder 1995 ersetzen
	Rotorlamellen durch zu viel Nässe aufgequollen	→ Luftleitungsfilter kontrollieren, bei Bedarf Behälter leeren
	Verschlissene Rotorlamellen	→ Demontage des Werkzeugs erforderlich (Teile 21)
	Verschlissene Zahnräder oder Lager	→ Demontage des Werkzeugs erforderlich (Teile 22)
Luftleckage am Einlassadapter	Einlassadapter lose	→ Einlassadapter festziehen
	Verschlissener O-Ring am Einlassadapter	→ O-Ring 1996 ersetzen
